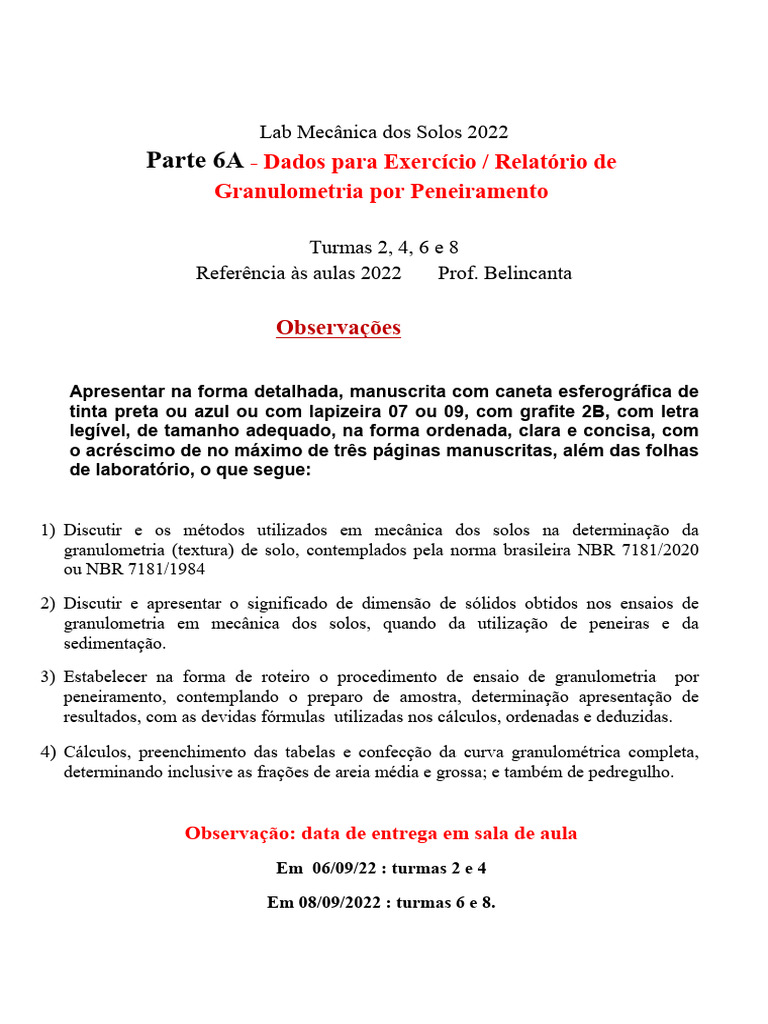

Lab Mecânica dos Solos 2022

Parte 6A - Dados para Exercício / Relatório de

Granulometria por Peneiramento

Turmas 2, 4, 6 e 8
Referência às aulas 2022 Prof. Belincanta

Observações

Apresentar na forma detalhada, manuscrita com caneta esferográfica de

tinta preta ou azul ou com lapizeira 07 ou 09, com grafite 2B, com letra
legível, de tamanho adequado, na forma ordenada, clara e concisa, com
o acréscimo de no máximo de três páginas manuscritas, além das folhas
de laboratório, o que segue:

1) Discutir e os métodos utilizados em mecânica dos solos na determinação da

granulometria (textura) de solo, contemplados pela norma brasileira NBR 7181/2020
ou NBR 7181/1984

2) Discutir e apresentar o significado de dimensão de sólidos obtidos nos ensaios de

granulometria em mecânica dos solos, quando da utilização de peneiras e da
sedimentação.

3) Estabelecer na forma de roteiro o procedimento de ensaio de granulometria por

peneiramento, contemplando o preparo de amostra, determinação apresentação de
resultados, com as devidas fórmulas utilizadas nos cálculos, ordenadas e deduzidas.

4) Cálculos, preenchimento das tabelas e confecção da curva granulométrica completa,

determinando inclusive as frações de areia média e grossa; e também de pedregulho.

Observação: data de entrega em sala de aula

Em 06/09/22 : turmas 2 e 4

Em 08/09/2022 : turmas 6 e 8.
 SOLO - ANÁLISE GRANULOMÉTRICA
PENEIRAMENTO
UEM / DEC PENEIRAMENTO / SEDIMENTAÇÃO
Lab. Mec. Solos NBR 7181/84 ou NBR 7181/2020

LOCAL: Noroeste do Paraná

INTERESSADO: Aula Prática Mec. Solos 2022
AMOSTRA: 01
PROFUNDIDADE: Superficial DATA: 02/06/21
DISCRIMINAÇÃO SÍMBOLO QUANT. (g)

MASSA TOTAL DA AMOSTRA SECA AO AR, PREPARADA Mt 4000,00

CONFORME NBR-6457 / 86 PASSADA NA # 76 mm.
MASSA DA AMOSTRA RETIDA NA # 2,0 mm (N°10), Mg 950,35
LAVADA E SECA EM ESTUFA A 105 - 110°c
MASSA TOTAL DA AMOSTRA SECA, PASSADA NA # 76mm
Ms = [ ( Mt - Mg ) / ( 1 + W ) ] + Mg Ms
OBS.: A ANÁLISE GRANULOMÉTRICA SE BASEIA NESTA MASSA Ms.

MASSA DA AMOSTRA SECA QUE PASSA NA # 2,0 mm M<2,0mm

( Ms - Mg ) = ( Mt - Mg ) / ( 1 + W )
PORCENTAGEM DA MASSA DA AMOSTRA SECA QUE PASSA
Nf
NA # 2,0 mm N = 100 . M< 2,0 mm / Ms (%)
MASSA DA AMOSTRA SECA AO AR, SEPARADA PARA
X PENEIRAMENTO FINO SEDIMENTAÇÃO Mh 120,00
PROVENIENTE DO MATERIAL QUE PASSA NA # 2,0 mm
MASSA DA AMOSTRA SECA, SEPARADA PARA
X PENEIRAMENTO SEDIMENTAÇÃO M3
M3 = Mh / ( 1 + W )

DETERMINAÇÃO DO TEOR DE UMIDADE - MATERIAL < 2,0 mm

CÁPSULA N° 11 18 113
AMOSTRA ÚMIDA + CÁPSULA (g) M1 76,92 76,67 74,94
AMOSTRA SECA + CÁPSULA (g) M2 76,61 76,33 74,62
MASSA DA CÁPSULA (g) M3 17,83 16,64 17,45
UMIDADE (%) W
UMIDADE MÉDIA (%) W
 SOLO - ANÁLISE GRANULOMÉTRICA
PENEIRAMENTO
UEM / DEC PENEIRAMENTO / SEDIMENTAÇÃO
Lab. Mec. Solos NBR 7181/84 ou NBR 7181/2020

LOCAL: Noroeste do Paraná

INTERESSADO: Aula Prática Mec. Solos 2022
AMOSTRA: 01
PROFUNDIDADE: Superficial DATA: 02/06/21

PENEIRAMENTO GROSSO ( 76 mm > > 2,0 mm ) Ms = g

PENEIRA NBR - 5734 / 80 M M Qg=100 (Ms- M)/Ms 100 - Qg

ABERTURA MASSA RETIDA MASSA RETIDA MASSA PASSANTE MASSA RETIDA

( mm ) N° (g) E ACUMULADA (%) E ACUMULADA
(g) (%)

50 0,0
38 0,0
25 0,0
19 0,0
9,5 60,3
4,8 4 230,3
2,0 10 659,8

PENEIRAMENTO FINO ( 2,0 mm > > 0,075 mm ) M3 = g

NF = %
PENEIRA NBR - 5734 / 80 M M Qf=NF(M3- M)/M3 100 - Qf
ABERTURA MASSA RETIDA MASSA RETIDA MASSA PASSANTE MASSA RETIDA
(g) E ACUMULADA (%) E ACUMULADA
( mm ) N°
(g) (%)
1,2 16 13,1
0,6 30 27,0
0,42 40 22,0
0,25 60 27,5
0,15 100 17,0
0,075 200 7,5
Observações:
1) As porcentagens são dadas em função
da amostra de massa seca Ms.
