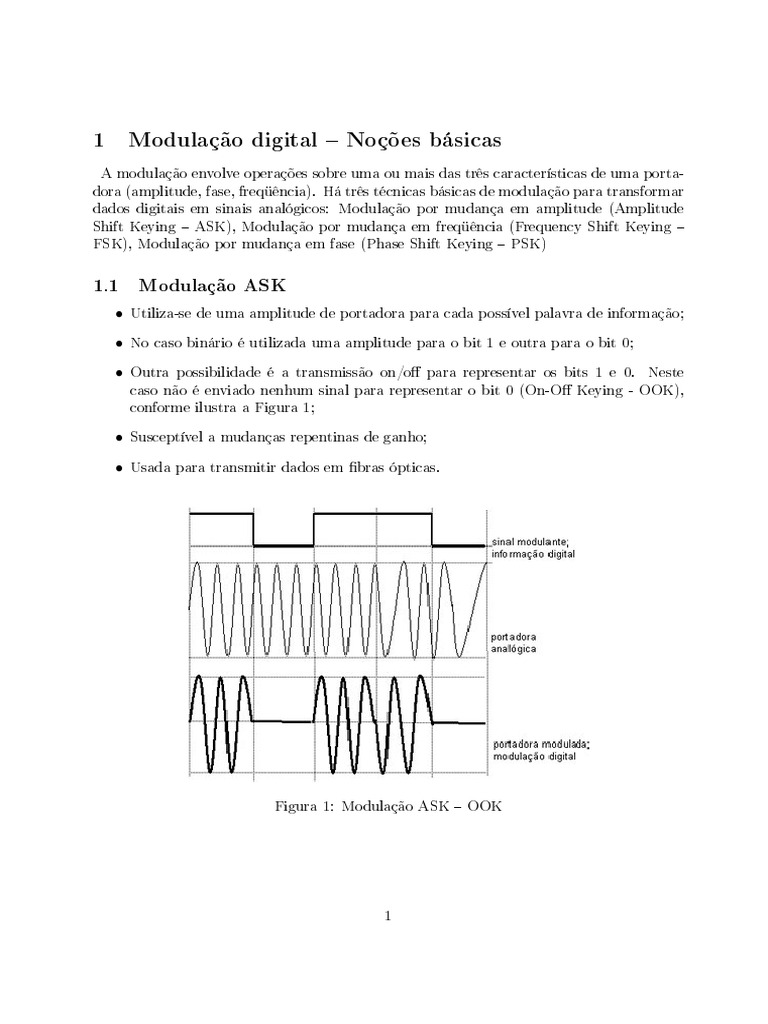

1 Modulação digital Noções básicas
A modulação envolve operações sobre uma ou mais das três características de uma porta-
dora (amplitude, fase, freqüência). Há três técnicas básicas de modulação para transformar
dados digitais em sinais analógicos: Modulação por mudança em amplitude (Amplitude
Shift Keying ASK), Modulação por mudança em freqüência (Frequency Shift Keying
FSK), Modulação por mudança em fase (Phase Shift Keying PSK)
1.1 Modulação ASK
• Utiliza-se de uma amplitude de portadora para cada possível palavra de informação;
• No caso binário é utilizada uma amplitude para o bit 1 e outra para o bit 0;
• Outra possibilidade é a transmissão on/o para representar os bits 1 e 0. Neste
caso não é enviado nenhum sinal para representar o bit 0 (On-O Keying - OOK),
conforme ilustra a Figura 1;
• Susceptível a mudanças repentinas de ganho;
• Usada para transmitir dados em bras ópticas.
Figura 1: Modulação ASK OOK
1
1.2 Modulação FSK
• Os bits 1 e 0 são representados por dois sinais de freqüências diferentes;
• As freqüências dos sinais são ligeiramente deslocadas da freqüência da portadora;
• Menos susceptível a erros do que a modulação ASK. A Figura 2 exempli ca a mo-
dulação FSK.
Figura 2: Ilustração de modulação FSK
1.3 Modulação PSK
• Muda-se a fase da portadora em resposta a informação;
• Fase neste contexto é o ângulo de partida da senóide.
1.3.1 Modulação BPSK
• Fácil implementação;
• Uso ine ciente da banda do canal;
• Muito robusta;
• Extensivamente usada em comunicações via satélite;
• Uma mudança de fase representa mudança do bit 0 para o bit 1 ou vice-versa. Isto
é, cada elemento de sinal representa um bit;
• Por exemplo, para transmissão do bit 0, muda-se a fase 1800 , conforme é mostrado
na Figura 3.
2
Figura 3: Modulação do tipo PSK binária
1.3.2 Modulação QPSK
• Técnica de modulação multinível;
• Cada sinal (símbolo) carrega dois bits;
• Maior e ciência espectral;
• Dobro da e ciência espectral do BPSK;
• Receptor mais complexo;
• As fases estão separadas de 900 , conforme Tabela 1.
Tabela 1: Fases da modulação QPSK
A cos(ωt + π4 ) 450
3π
A cos(ωt + 4 ) 1350
A cos(ωt + 5π
4
) 2250
A cos(ωt + 7π
4
) 3150
Observe que, usando a propriedade trigionométrica cos(x + y) = cos(x) cos(y) −
sin(x) sin(y) nas funções cosseno apresentadas na Tabela 1, obtém-se, de acordo com
a Tabela 2, a representação da modulação QPSK por sinais ortogonais (seno e cosseno).
Assim, essa modulação pode ser apresentada através de um diagrama vetorial chamado de
3
Tabela 2: Fases e símbolos da modulação QPSK
S(t) Fase Bits Símbolo
π
A cos(ωt + 4
)
=
= A[cos(ωt)
√
cos( π4 ) − sin(ωt) sin( π4 )] π
4
00 S1
= A 22 [cos(ωt) − sin(ωt)]
A cos(ωt + 3π
4
)=
= A[cos(ωt)
√
cos(3 π4 ) − sin(ωt) sin(3 π4 )] 3 π4 01 S2
= A 22 [− cos(ωt) − sin(ωt)]
A cos(ωt + 7π
4
)=
π
= A[cos(ωt)
√
cos(7 4
) − sin(ωt) sin(7 π4 )] 7 π4 11 S3
= −A 22 [cos(ωt) − sin(ωt)]
A cos(ωt + 5π
4
)=
= A[cos(ωt)
√
cos(5 π4 ) − sin(ωt) sin(5 π4 )] 5 π4 10 S4
= −A 22 [− cos(ωt) − sin(ωt)]
Diagrama de Constelação ou simplesmente Constelação, conforme Figura 4. Desta forma,
qualquer modulação que utilize variações de fase e de amplitude podem ser representadas
neste plano.
Figura 4: Diagrama de constelação para moduação QPSK
Os vetores que terminam nos vértices do quadrado pontilhado representam os símbolos
que compõe a modulação. O sinal modulado pode ser obtido através da projeção desses
vetores; uma modulando a portadora em fase e outra modulando a portadora defasada de
900 (sinal em quadratura). Os sinais ou projeções I (In Phase) e Q (Quadrature) de nem
quais são os símbolos transmitidos ao longo do tempo e representam o sinal modulado
em bandabásica. A gura a seguir mostra como obter modulação QPSK utilizando a
4
representação vetorial. A gura a mostra uma seqüência de bits a ser transmitida. A
gura b mostra os sinais I e Q obtidos a partir dos bits de entrada. Bit 0 corresponde a
1V e Bit 1 a -1V. A gura c mostra um modulador vetorial, onde o sinal I é modulado
utilizando a função cosseno e o sinal Q é modulado utilizando a função seno. A soma
vetorial desses sinais gera o sinal QPSK, representado através de uma portadora com
quatro fases distintas.
Figura 5: Canais I e Q em uma modulação QPSK
5
Figura 6: Implementação de uma modulação QPSK
2 Exercícios:
1. Como seria a seqüência 0111 0101 empregando BPSK
2. Empregando a modulação QPSK esboce o diagrama de constelação e a representa-
ção dos canais I e Q separadamente no tempo para seqüência 01110110. Solução:
S2S3S2S4
