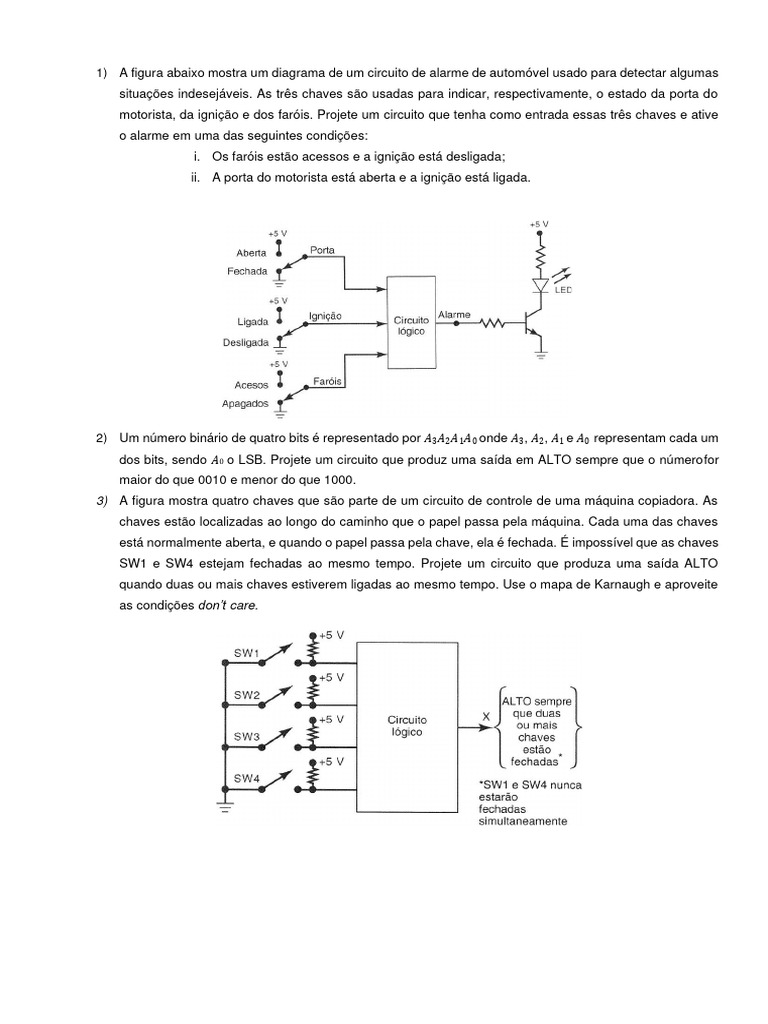

1) A figura abaixo mostra um diagrama de um circuito de alarme de automóvel usado para detectar algumas

situações indesejáveis. As três chaves são usadas para indicar, respectivamente, o estado da porta do
motorista, da ignição e dos faróis. Projete um circuito que tenha como entrada essas três chaves e ative
o alarme em uma das seguintes condições:
i. Os faróis estão acessos e a ignição está desligada;
ii. A porta do motorista está aberta e a ignição está ligada.

2) Um número binário de quatro bits é representado por 𝐴3𝐴2𝐴1𝐴0 onde 𝐴3, 𝐴2, 𝐴1 e 𝐴0 representam cada um
dos bits, sendo 𝐴0 o LSB. Projete um circuito que produz uma saída em ALTO sempre que o número for
maior do que 0010 e menor do que 1000.
3) A figura mostra quatro chaves que são parte de um circuito de controle de uma máquina copiadora. As
chaves estão localizadas ao longo do caminho que o papel passa pela máquina. Cada uma das chaves
está normalmente aberta, e quando o papel passa pela chave, ela é fechada. É impossível que as chaves
SW1 e SW4 estejam fechadas ao mesmo tempo. Projete um circuito que produza uma saída ALTO
quando duas ou mais chaves estiverem ligadas ao mesmo tempo. Use o mapa de Karnaugh e aproveite
as condições don’t care.
 4) Projete um circuito que compare dois números de dois bits (𝑥1𝑥0) e (𝑦1𝑦0), e forneça como saída o nível
ALTO apenas quando os números binários forem iguais. Sugestão: Use portas XNOR.
5) A figura representa um detector de magnitude relativa. Este circuito recebe dois números binários de três
bits, (𝑥2𝑥1𝑥0) e (𝑦2 𝑦1𝑦0) e determina se os números são iguais e, se não forem, indica qual é o maior. As
três saídas estão definidas a seguir:
a. M=1, apenas se os dois números forem iguais
b. N=1 apenas se (𝑥2𝑥1𝑥0) for maior que (𝑦2𝑦1𝑦0)
c. P=1 apenas se (𝑦2 𝑦1𝑦0) for maior que (𝑥2𝑥1𝑥0)
Projete o circuito para este detector. Ele possui seis entradas e três saídas e portanto é complexo demais para
usar uma tabela verdade.

6) A figura abaixo mostra o cruzamento de uma rodovia com uma via de acesso. Sensores detectores de
veículos são colocados ao longo das pistas C e D da rodovia e das pistas A e B da via de acesso. A
saída deste tipo de sensor está em BAIXO quando não estiver nenhum carro presente e está em ALTO
quando um veículo está presente. Um sinal de transito colocado no cruzamento deve funcionar de
acordo com a seguinte lógica:
a. O sinal da direção leste-oeste será verde sempre quando as duas pistas C e D estiverem
ocupadas;
b. O sinal da direção leste-oeste será verde sempre quando as pistas C ou D estiverem ocupadas,
mas com as pistas A e B desocupadas;
c. O sinal da direção norte-sul (N-S) será verde sempre quando as duas pistas A e B estiverem
ocupadas, mas as pistas C e D estiverem desocupadas;
d. O sinal da direção norte-sul (N-S) será verde sempre quando as duas pistas A ou B estiverem
ocupadas, mas ambas as pistas C e D estiverem vazias;
e. O sinal da direção leste-oeste será verde quando não houver veículo presente.
Usando as saídas dos sensores A, B, C e D como entradas, projete um circuito lógico para controlar o
semáforo. Devem existir duas saídas, N-S e L-O, que serão nível ALTO quando a luz correspondente for
verde. Simplifique o circuito, o máximo possível, e mostre todos as etapas de simplificação.
7) A figura representa um circuito multiplicador que recebe dois números binários (𝑥1𝑥0) e (𝑦1𝑦0) e gera como
saída um número binário (𝑧3𝑧2𝑧1𝑧0), igual ao produto aritmético dos dois números de entrada. Projete um
circuito lógico para o multiplicador.

8) Projete um circuito que possui dois sinais de entrada 𝐴1 e 𝐴0, uma entrada de controle 𝑆, e funciona
conforme os requisitos mostrados na figura abaixo. Esse tipo de circuito é chamado de multiplexador.

9) Projete um decodificador para, a partir de um código binário, escrever a sequência da figura abaixo em
um display de 7 segmentos anodo comum.
BIBLIOGRAFIA:

1) TOCCI, R.J. & WIDMER,N.S. Sistemas digitais: princípios e aplicações. 11a ed, Prentice-Hall, 2011.
2) IDOETA, Ivan; CAPUANO, Francisco. Elementos de Eletrônica Digital. 40ª ed. São Paulo: Érica, 2008.
