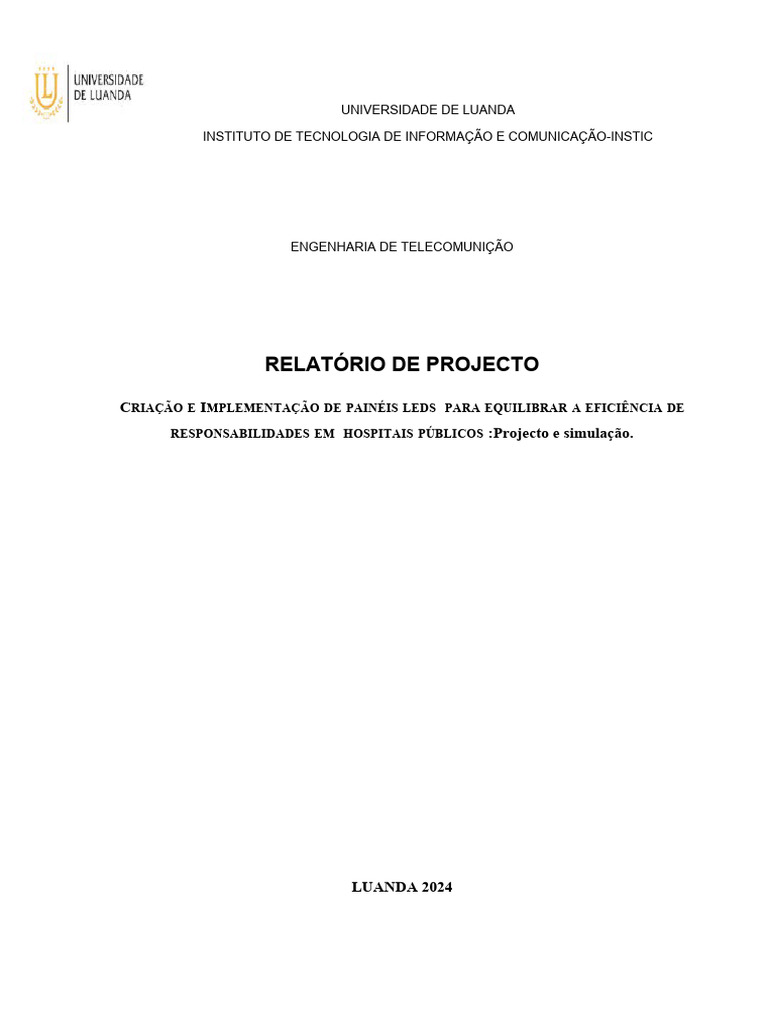

UNIVERSIDADE DE LUANDA

INSTITUTO DE TECNOLOGIA DE INFORMAÇÃO E COMUNICAÇÃO-INSTIC

ENGENHARIA DE TELECOMUNIÇÃO

RELATÓRIO DE PROJECTO

CRIAÇÃO E IMPLEMENTAÇÃO DE PAINÉIS LEDS PARA EQUILIBRAR A EFICIÊNCIA DE

RESPONSABILIDADES EM HOSPITAIS PÚBLICOS :Projecto e simulação.

LUANDA 2024
 UNIVERSIDADE DE LUANDA

INSTITUTO DE TECNOLOGIA DE INFORMAÇÃO E COMUNICAÇÃO-INSTIC

ENGENHARIA DE TELECOMUNIÇÃO

RELATÓRIO DE PROJECTO

CRIAÇÃO E IMPLEMENTAÇÃO DE PAINÉIS LEDS PARA EQUILIBRAR A EFICIÊNCIA DE

RESPONSABILIDADES EM HOSPITAIS PÚBLICOS :Projecto e simulação

Trabalho de electrónica digital para o exame, curso de

Engenharia de Telecomunicação, INSTIC Bairro dos
CCTskm,Rangel-Luanda,NIF:5000662020
Contacto:222041728, Email:instic2020@gmail.com,
distrito Urbano de Rangel, Município de Luanda.

AUTORES:

PROCESSO Nº 2022011 – ANTONICA SUMBO

PROCESSO Nº 20213053 – ERINEU KIALA

PROCESSO Nº 20211016 – SANTOS BUTIÇA

ORIENTADORE

EDMUENE ANTÓNIO

_____________________

LUANDA 2024
DEDICATÓRIA

Este trabalho é dedicado a todos os

membros deste grrupo, pela disposição e dedicação para a
conclusão do projecto.
Resumo
o presente projecto deverá fornecer a solução completa de Visualização e Sinalização
Digital, composta por um conjuntos de Painéis de Led P2.5mm, para operação nas diversas
regionais, distribuídas por todo hopitais públicos. A solução deve incluir todos os outros itens
necessários à perfeita instalação e funcionamento do conjunto há necessidade de modernizar
a comunicação , em especial no que se refere ao sistema de visualização das informações aos
usuários, que contenham mensagens de caráter informativo e promocional, bem como dotar
auditórios de solução para apresentações visuais, hoje baseado no uso de painel

ABSTRATO

PALAVRAS CHAVES

CI -Circiuto integrado

Led- Diodo emissor de luz

Digital Signage -Sinalização digital

Fonte de corrente e teensão- fornece a sustentação para o funcionamento

Ponte retificadora- 4(qutro) diodos

Pinos CI- contagem dos pernos

 AGRADECIMENTO
 Agradecemos a todos aqueles que contribuiram directa e indirectamente, aos amigos e
colegas pela motivação.

 Aos nossos familires , pelo apoio financeiro, moral e pela força que tem nos dado para
o avanço dos estudos.

 Ao nosso ilustre professores Edmuene António , por ter nos dado a oportunidade de
conhecer este tema que é de extrema importância para a nossa caminhada estudantil e
aprofundar mais os nossos conhecimentos sobre a electrónica de projecto, e entender
que sempre podemos dar resposta aos problemas sociais com projecto electrónico bem
direcionado.

Sumário

AGRADECIMENTO...............................................................................................................................v
I. Resumo............................................................................................................................................iv
II. ABSTRATO....................................................................................................................................iv
III. PALAVRAS CHAVES...............................................................................................................iv
LISTA DE FIGURAS............................................................................................................................vii
INTRODUÇÃO........................................................................................................................................8

FORMULAÇÃO DO PROBLEMA................................................................................................ 9
OBJECTIVOS.................................................................................................................................. 10

JUSTIFICATIVA DA ESCOLHA DO TEMA................................................................................11

FUNNDAMENTAÇÃO TEÓRICA.......................................................................................................12

1. Constituição da Fonte.....................................................................................................................12
1.1 Transformador.................................................................................................................................12
1.2 Retificador e Filtro de Entrada........................................................................................................12
1.3- Potenciómetro..................................................................................................................................13
1.4- Resistor............................................................................................................................................13
2. Descrição e pinagem...........................................................................................................................14
2.1 Funções de cada pino........................................................................................................................14
2.2 Esquema electrico............................................................................................................................15
2.3 Modo de funcionamento do projecto...............................................................................................15
2.4 Arduino............................................................................................................................................16

2. 5 Arduíno Mega 2560...............................................................................................................16

3. Por que anunciar em painel de

LED...................................................................................................203.1 Vantagem do nosso
prototipo...........................................................................................................25

CONCLUSÃO........................................................................................................................................29

Bibliografia............................................................................................................................................30
LISTA DE FIGURAS
Fig. 1.0 - Transformador de Alta frequêcia

Fig. 1.1 - Rectificador.............................................................................................................................12

Fig. 1.2 - Filtro........................................................................................................................................13

Fig. 1.3 - Potenciómetro e seu símbolo.................................................................................................13

Fig. 1.4 - Resistor e seu símbolo............................................................................................................13

Fig. 1.5 – CI 555.....................................................................................................................................14

Fig. 1.6 – Pinagem do CI 555................................................................................................................14

Fig. 1.7 – Esquema electrico do projecto..............................................................................................15.

Fig. 1.8- Modo de funcionamento..........................................................................................................15

Fig. 1.9 - Arduíno UNO........................................................................................................................17

2.5. Arduíno Mega 2560.......................................................................................................................17

Fig. 2.1 - IDE dArduíno........................................................................................................................17

Fig. 2.2- Estrutura do programa Arduíno.............................................................................................18

Fig. 2.3- Estrutura do painel..............................................................................................................21

 INTRODUÇÃ O
O presente relatório versa sobre o projecto técnico em Electrónica Digital, tem como objetivo
esclarecer sobre os resultados obtidos durante a realização do projeto e comprovar a sua
eficácia baseado nos experimentos obtidos no processo.

Foi nos dado uma sugestão como tema de projeto na Área de concentração Sistema de
anúncios em ambiente de saúde, e para atender as exigência impostas fizemos a proposta de
CRIAÇÃO E IMPLEMENTAÇÃO DE PAINÉIS LEDS PARA EQUILIBRAR A
EFICIÊNCIA DE RESPONSABILIDADES EM HOSPITAIS PÚBLICOS.
Assim criamos um painel led, que constitui um prototípo para a solução da nossa
problemática

O relatório está devidido em em dois capítulo, que inclui a fundamentação teórica toda, e
temas e subtemas.

Lavatório electrónico para mãos.

 FORMULAÇÃ O DO PROBLEMA

Hoje a demanda que tem havido nos Hospitais Públicos, vem atrapalha o bom desempenho
das responsabilidades dos profissionais de saúde e não só, temos constatado desinformação no
seio dos Utentes, e muitas vezes provocando um alvoroço e consequentemente a ineficiência
no desempenho das suas funções por parte dos profissionais. Assim sendo, levanta-se a
seguinte questão: O quê deve ser feito para reduzir ou melhorar esta situação?

Lavatório electrónico para mãos.

 OBJECTIVOS
Objectivo geral

 Criar e implementar painéis led em Hospitais Públicos capaz de transmitir uma

informação

Ojectivo específico

 Implementação de painéis lede no Hospital dos Cajueiros

 Criação de um sistema de agendamento online/offline

Lavatório electrónico para mãos.

 JUSTIFICATIVA
Sinalização digital (do inglês, Digital Signage) é um sistema de comunicação que se utiliza de
painéis informativos eletrônicos, tipicamente colocados em espaços públicos, para orientar,
divulgar ou simplesmente distrair. Na divulgação através de sinalização digital o conteúdo e
as mensagens são exibidos em sinais digitais, tipicamente com o objetivo de entregar
mensagens orientadas para locais específicos em determinados períodos. Sobre a sinalização
clássica, apresenta várias vantagens: pode mostrar animações e o conteúdo pode ser mudado
com facilidade, adaptando-se ao contexto e audiência, até mesmo de modo interativo.

Os equipamentos utilizados na solução de visualização e sinalização digital podem ser

compostos por monitores LCD/LED, painéis de LED, telas projetadas, painéis electrónicosou
outros tipos emergentes como OLED, que são controlados por um computador servidor
central ou outro dispositivo equivalente, permitindo que os gestores do sistema alterem os
seus conteúdos e campanhas, tipicamente através da internet ou rede local.

Lavatório electrónico para mãos.

 Capitulo I: Fundamentaçã o Teó rica
No processo de realização deste projeto, construimos uma fonte de alimentação linear para
alimentar o painel led.

1. Constituição da Fonte
 Transformador de 12 volts
 Ponte retificadora (4 diodos embutido)
 Dois blocos de filtragem (capacitores electrolítico)
 Um establizador (diodo zener)

1.1 Transformador
Os transformadores são componentes formados por bobinas ou enrolamentos em núcleo ou
forma comum. Eles são usados para alterar o valor de uma voltagem AC, principalmente nas
fontes de alimentação.

Fig. 1.0- Transformador de Alta frequêcia

1.2 Retificador e Filtro de Entrada

Denomina-se ponte retificadora ao conjunto de quatro díodos semicondutores em que os
dois co nduzem outros dois não conduzem, que ao receberem tensão alternada nos díodos de
entrada separa os pulsos positivos e negativos na saída permitindo retificação de onda
completa. A entrada de CA (corrente alternada).

Fig. 1.2- Rectificador

A filtragem da corrente contínua pulsante pode ser realizada de diversas formas. A
mais simples é a obtida com a utilização de um capacitor ligado conforme mostra a figura
abaixo.

Lavatório electrónico para mãos.

Fig. 1.3- Filtro

1.3- Potenciómetro
É basicamente um resistor que sofre variação de sua resistência dependendo da posição
em que se encontra. Na figura a baixo temos a ilustração de um potenciómetro.

Fig. 1.3- Potenciómetro e seu símbolo

1.4- Resistor
Resistor é um componente que tem por finalidade oferecer uma oposição à passagem de
corrente eléctrica, através do seu material. A essa oposição damos o nome de resistência
eléctrica, que possui como unidade o Ohm. Neste projecto usamos quatro resistores de 10

Fig. 1.4 Resistência e seu símbolo

Lavatório electrónico para mãos.

Capitulo II: PAINEL LED
1.5 Constituição do painel

Circuito integrado (CI) 555.

Diodos emissor de luz

Capacitores eletrolítico (100µF / 25v -16µF)

Resistores (1kΩ,10kΩ e 470Ω)

Circuito integrado ou simplesmente CI é um componente que reúne dentro de si vários

componentes electrónicos embutidos dentro de si que permitem realizar ações e comandos
diversos.

Fig.1.5 CI 555

2. Descrição e pinagem

Fig.1.6- pinagem do CI 555

2.1 Funções de cada pino

1 – GND – Deve ser ligado ao negativo da fonte de alimentação ou de uma bateria, também
conhecido como terra ou massa.
2 – Trigger – É o gatilho usado para disparar o funcionamento do circuito. Aplicando 1/3 da
tensão de alimentação a saída (pino 3) vai ao nível alto(tensão Vcc) por um dado momento.
3 – Saída (Output)– É a a saída dos pulsos gerados pelo circuito integrado
e seu nível depende de resistores e do capacitor ligados externamente ao C.I.

Lavatório electrónico para mãos.

4 – Reset – Inibe o funcionamento do circuito. Quando colocado em nível baixo (no GND),
ele reinicia o funcionamento e mantém tudo parado até que seja colocado em nível alto. Em
funcionamento normal ele é mantido ao Vcc.
5 – Modulador – Também chamado de Control Voltage, é capaz de modular o sinal de saída,
onde o sinal gerado pela oscilação do 555 será a portadora e os sinais aplicados a este pino
realizará a modulação desse sinal. Na configuração monoestável, se aplicado um sinal de 2/3
da tensão de alimentação a largura do pulso da saída poderá ser alterada.
6 – Threshold – Quando este terminal recebe um sinal maior que 2/3 da tensão de alimentação
ele faz a saída (pino 3) ir ao nível baixo (zero volts).
7 – Descarga – Descarrega o capacitor externo para que se possa iniciar um novo ciclo de
trabalho.
8 – Vcc – Deve ser ligado ao positivo da fonte de alimentação ou de uma bateria.

2.2 Esquema electrico

Fig- 1.7 – Esquema electrico do projecto

2.3 Modo de funcionamento do projecto.

O funcionamento começa de uma fonte de alimentação, que fornece a tensão necessária para
que o Painel entrar em funcionamento. A fonte de alimentação também alimenta a parte
inteligente do Painel constituída por um circuito integrado (CI-555). O circuito integrado é
dotado de uma serié de componentes que lhe permitem executar a função de temporizador,
com a ajuda de um capacitor electrolítico (100µF) nós podemos controlar a frequência com
que os leds piscam, sendo assim o nosso painel ganha uma certa animação chamando toda
atensão possível.

Fig. 1.8- Modo de funcionamento

Lavatório electrónico para mãos.

2.4 Arduino
Arduíno é uma plataforma de prototipagem electrónica de hardware livre e de placa
única, projectada com um microcontrolador Atmel AVR com suporte de entrada/saída,
embutido, uma linguagem de programação padrão (IDE), a qual tem origem em Wiring, e é
essencialmente C/C++.

Fig. 1.9 - Arduíno UNO

Existem várias versões de placas Arduíno, cada uma utiliza um microcontrolador Atmega
diferente, no caso do Arduino Uno (que usaremos neste projecto), temos o Atmega 328p que
possui 28 pinos sendo 6 de entradas analógicas ADC (conversores analógicos digitais), 14
pinos de saída digital sendo 6 deles com PWM (pulse widthmodulation) aonde podemos
utilizá-los como saída analógica (tensão entre 0 ~ 5V).

2.5. Arduíno Mega 2560

A placa Arduíno Mega 2560 é mais uma placa da plataforma de Arduíno que possui
recursos bem interessantes para prototipagem e projetos mais elaborados. Baseada no
microcontrolador ATMEGA 2560 possui 54 pinos de entradas e saídas digitais onde 15 destes
podem ser utilizados como saídas PWM. Possui 16 entradas analógicas, 4 portas de
comunicação serial.

Além da quantidade de pinos, ela conta com maior quantidade de memória que Arduino
UNO, sendo uma ótima opção para projetos que necessitem de muitos pinos de entradas e
saída

Lavatório electrónico para mãos.

além de memória de programa com maior capacidade. A seguir serão apresentadas as suas
características construtivas, passando pelos principais recursos que essa placa apresenta.

Fig.2. - Arduíno Mega 2560

2.2. Hardware do Arduíno

O hardware é composto por uma placa de prototipagem na qual são construido os projectos ou
seja é a parte física do circuito.

2.3. Software do Arduíno

O software para programação do Arduíno é uma IDE que permite a criação de Sketches
para a placa Arduíno. A linguagem de programação é modelada a partir da linguagem
processing (www.processing.org). Quando pressionado o botão upload da IDE, o código
escrito é traduzido para a linguagem C e é transmitido para o compilador avr-gcc, que realiza
a tradução dos comandos para uma linguagem que pode ser compreendida pelo
microcontrolador.

Fig. 2.1 - IDE do Arduíno

Painel led
Estrutura do programa do Arduíno
A estrutura básica de um programa para Arduíno é extremamente simples e é
dividida em dois blocos de funções. Primeiro bloco de função é chamado de setup () e o
segundo é chamado de loop (). A estrutura é exibida a seguir:

Fig. 2.2- Estrutura do programa Arduíno

A função setup() é responsável pela configuração inicial do ARDUINO e a

função loop() é responsável pela execução das tarefas. Ambas as funções são requeridas
para o correto funcionamento do ARDUINO.

A função setup segue logo abaixo da declaração de variáveis no início do

programa. Esta é a primeira função a ser executada e é usada para configuração dos
pinos ou inicialização da comunicação serial.

A função loop vem em seguida e inclui os comandos que serão executados durante o
funcionamento do ARDUINO, por exemplo: leitura de entradas, acionamento de saídas,
etc. Essa é a função principal do ARDUINO onde é executada a maior parte dos
comandos

Painel led
Painel led
Por que anunciar em painel de LED?
O painel de LED tornou-se um pilar do Digital Out Of Home por apresentar os
principais diferenciais do mercado.

Falamos especialmente da resolução de imagem que a tecnologia LED oferece, bem

como a capacidade de emitir altos níveis de luz.

Por meio do uso de diodos emissores de luz (LED), esses sistemas produzem luz
vermelha, verde e azul.

Ao combinar e equilibrar essas três cores primárias, o usuário pode produzir

virtualmente qualquer cor do espectro.

Ou seja, falamos de uma tecnologia extremamente avançada, que apresenta diversas

possibilidades para os anunciantes explorarem em suas campanhas.

Que tal entender alguns outros motivos para se investir no painel de propaganda de
LED? Confira!

1. Maior visibilidade dos anúncios

Painel de LED para Divulgação possui um potencial de visibilidade dos anúncios muito
maior que telas menos tecnológicas e, claro, do que os pôsteres de papel ou lona.

Com painel de propaganda de LED, você possui uma plataforma muito mais eficaz para
exibir anúncios:

É mais chamativa, pode exibir vídeos em melhor qualidade e existem opções que
oferecem tecnologias adicionais, como recursos de interatividade com o ambiente.

2. Maior conhecimento da marca

O uso do Painel de LED para propaganda implica na adoção de todo aparato

relacionado à mídia programática, o que é um ganho para sua estratégia de marketing.

Isso porque a mídia programática é o que permite que você, como anunciante, compre
espaços publicitários em telas de inventários dos veículos de mídia.

Assim, você não fica preso aos custos: escolhe as telas e as localizações que melhor se
encaixarem no seu orçamento.

E o conhecimento de marca?

Painel led
Esse é outro aspecto da mídia programática: você pode veicular anúncios nos locais e
horários mais convenientes para seu público — semelhante ao que faz com anúncios
online, por exemplo.

É uma forma de agir com assertividade na expansão do alcance de sua marca.

3. Grandes chances de fixação da marca

Por ter uma plataforma muito mais capaz para veicular anúncios, você tem um terreno
fértil para experimentar e criar campanhas marcantes, chamativas e com potencial de
viralização.

4. Maior dinâmica nos anúncios

Falar sobre o potencial de veiculação de anúncios do Painel de LED para Divulgação é

“chover no molhado”. A tecnologia agrega muita qualidade às campanhas, tornando-as
mais atrativas.

Mas há outros fatores que contribuem para o dinamismo desse tipo de mídia.

Um deles é que os painéis de LED possuem modo retrato, ao contrário das TVs de
consumo.

Seu design também facilita a implementação, pois os painéis são mais finos, são mais
leves e possuem estruturas de montagem melhores.

Além disso, você pode investir em painéis de LED de diferentes tamanhos — até do
tamanho de um tablet, por exemplo!

5. Diferenciação no Mercado

Painel led
 hhh

Ff

Fig. 2.3- Estrutura do painel

O Painel de LED para propaganda foi desenvolvido especialmente para a intensa

demanda que o uso comercial exige.

A cada ano, essas telas tornam-se mais potentes, duráveis, finas, leves, versáteis e com
maior eficiência energética.

Por isso, as telas de LED otimizam o impacto do seu conteúdo por meio de seu melhor
desempenho, o que diferencia seus anúncios dos concorrentes.

Modelo 1 - Características Técnicas Mínimas Obrigatória para os Painéis de Led

P2.5mm:

Painel led
-. Tamanho mínimo do Painel de LED de 6,40 (comprimento) x 2,80 (altura) e máximo
de 6,50 x 3,00 metros, com resolução mínima de 2560x 1152 pixels;
-. Gabinetes com pixel pitch de, no máximo, 2.5mm cada, com tolerância admitida de
+ ou - 0,5%, sem bordas ou molduras;
-. Brilho de, no mínimo, 600 nits cada;
-. Entrada de sinal de vídeo com redundância;
-. Ângulo de visão de, no mínimo, 160° na horizontal e 140º na vertical;
-. NTSC 97%;
-. Uniformidade de Brilho 97%;
- Uniformidade de cor ±0.003 Cx, Cy;

Temperatura de Cor (K) 3000-15000;

-. Contraste 5.000:1;
-. Planicidade da Superfície (mm) ≤0.3;
- Ajustes em Z nos 4 cantos do módulo com possibilidade de alívio ou ajuste até
0,5mm (2%);
- Taxa de atualização de: 3840Hz;
-. Operação em tensão de alimentação automática entre 200 à 240VAC, 50Hz/60Hz;
-. Gabinetes devem permitir instalação frontal ou traseira, bem como permitir serviço
de manutenção 100% frontal;
-. Certificações regulatórias: CCC, CNAS, Selo ambiental;
-. Funcionamento silencioso, sem ventiladores;
-. Painel de baixa refletância, para uso em ambientes bem iluminados;
-. Atender o padrão de proteção IP30;

Modelo 2 - Características Técnicas Mínimas Obrigatória para

Resolução UHD 3840 x 2160 pontos, com suporte a resoluções intermediárias;

-. Vida útil de 30.000 (trinta mil) horas;
-. 01 (uma) ou mais entradas de vídeo do tipo HDMI;
-. Conectividade RJ-45, para controle através da rede corporativa das seguintes das
funcionalidades: liga/desliga/stand by via comando remoto, contraste/brilho,
verificação da temperatura;
-. Taxa de brilho de, no mínimo, 400 cd/m2;
-Taxa de contraste estática de, no mínimo, 1300:1;
-. Tempo de Resposta de 8 (oito) milissegundos;
-. Tela anti-reflexiva;
-. Conectividade Wireless 802.11;
-. Funcionamento nos modos horizontal e vertical (função pivotagem);
-. Sensor de temperatura;
-. Compatibilidade com suportes padrão VESA;
- Bordas quadradas, com tamanho máximo de 20 milímetros em cada lado;
-. Alimentação elétrica 110/220 volts automática;

Painel led
-. Fornecido com Suporte de Instalação padrão VESA, para instalação em parede
-. Processador de Mídia (media player) interno, integrado; com capacidade para

6. Exposição até mesmo fora do horário comercial

Os painéis de LED para digital signage e DOOH não são televisões convencionais. São
equipamentos próprios para o uso comercial, construídos com longevidade em mente.

Um painel para propaganda externa e interna pode durar até 3 anos, mesmo se for usado
24 horas por dia, todos os dias.

Assim, o veículo de mídia pode aproveitar todo esse potencial para veicular anúncios
até mesmo fora do horário comercial — atingindo diferentes públicos-alvo.

Painel de LED para Divulgação

vai depender de alguns fatores — que abordamos anteriormente.

Primeiro, é o veículo de mídia quem define os valores a serem cobrados. Através deles,
você vai poder veicular vídeos de até 15 segundos.

O custo desse anúncio vai depender de alguns fatores:

 a tecnologia do inventário: existem telas LED mais e menos avançados, com

diferentes recursos e possibilidades;
 a localização das telas: locais com maior tráfego e/ou que cruzam o caminho de
um público mais qualificado — como em um shopping de alto padrão — podem
ser mais caros;
 a hora do dia que você quer veicular o anúncio: períodos de pico de tráfego
costumam ser mais custosos.

Como anunciar em Painel de LED?

agora, você já sabe todos os diferenciais do painel de propaganda de LED e como os

valores para anunciar são calculados, como dar um start em sua estratégia

Para empresas novas no mercado do DOOH e da mídia programática, pode ser um tanto
complicado entender tudo que envolve a simples compra de um espaço publicitário em
mídia externa.

É por isso que o adMooH surgiu: para simplificar a relação entre anunciantes e veículos
de mídia.

Desenvolvemos uma solução que permite que anunciantes comprem espaços em telas
de DOOH por todo Brasil, negociando diretamente com veículos de mídia.

Além disso, a plataforma possibilita a gestão completa dos anúncios, da sua organização
até a análise dos resultados!

Painel led
A adMooH ainda serve aos veículos de mídia, que podem usar sua plataforma para
cadastrar todo seu inventário de telas (e seus diferenciais), definir valores e vender os
espaços!

Tudo de forma simples, intuitiva e sem complicações. Que tal conhecer mais sobre a
plataforma da adMooH e começar a anunciar em DOOH o quanto antes

Vantagem do nosso prototipo

Painel led
  Economia de energia: Consomem muito menos energia do que os modelos
tradicionais, o que resulta em uma redução significativa na conta de luz.

 Maior durabilidade: Os letreiros LED possuem uma vida útil muito mais longa
do que os modelos tradicionais. Enquanto um letreiro com lâmpadas
convencionais pode durar apenas algumas centenas de horas, um letreiro com
LEDs pode durar até 50.000 horas ou mais.

 Maior resistência: São mais resistentes do que os modelos tradicionais, pois não
possuem filamentos que possam queimar ou quebrar facilmente.

 Variedade de cores: Com o letreiro LED é possível criar uma variedade de cores
e efeitos de iluminação, o que permite uma maior personalização na decoração.

Como escolher o letreiro LED ideal para a sua decoração

Na hora de escolher o letreiro LED ideal para a sua decoração, é importante levar em
consideração alguns fatores. Confira:

Painel led
  Tamanho: O tamanho do letreiro deve ser proporcional ao espaço onde ele será
colocado. Verifique as medidas do local antes de escolher o modelo ideal.

 Fonte: A fonte do letreiro também é um fator importante. Escolha uma fonte que
esteja de acordo com o estilo de decoração do ambiente.

 Cores: Escolha as cores do letreiro de acordo com a paleta de cores do ambiente.

Opte por cores que se harmonizem com o restante da decoração.

 Estilo: Existem diversos estilos de letreiros, desde os mais clássicos até os mais
modernos. Escolha um modelo que esteja de acordo com o estilo de decoração
do ambiente

PAINÉIS LED contolados

Utilizar um computador é a forma de controlo mais habitual para obter o máximo

rendimento do seu painel LED

Leitor externo de tamanho compacto que permite reproduzir campanhas conectando-o a uma
pen USB. Além disso, o seu software permite programar funções de controlo como: apagar e
ligar, horas e horários de emissão de campanha, controlo de brilho, entre outros.

VANTAGENS

 PERMITE USAR VÁRIOS TIPOS DE SOFTWARE DE REPRODUÇÃO

 PODE USAR O SEU COMPUTADOR SE CUMPRIR COM OS REQUISITOS
TÉCNICOS

 COMPACTO, FIÁVEL E ROBUSTO

 REPRODUZ A PARTIR DA PORTA USB OU CONECTADO POR CABO
AO SEU PC
 NÃO REQUER SUPERVISÃO
 ADMITE PROGRAMAÇÃO DE CONTEÚDOS E DO BRILHO DO PAINEL
LED

Tabelas de custos

Componentes Quantidade Preço (kz) Total (kz)

Painel led
 Transformador
1 2000.00 2000.00

Ponte retificadora
1 1.00.00 1.000.00

Resistores 7 200.00 1400.00

Capacitores 6 300.00 1800.00

jamper
4 100.00 400.00

Diodo zener 1 300.00 300.00

potenciómetro 2 700.00 .1400.00

Leds 25 100.00 2500.00

Circuito integrado 1 1000.00 1000.00

Outros
------------------------- ----------------------- 1000.00
Total
12.800,00 kz

Painel led
AS RECOMENNDAÇÕES PARA O PROJECTO

Recomenda-se fortemente os seguintes aspectos:

 PAINÉIS LED contolados por computadores
 Uso de dislay e leds.
 Leitor externo de tamanho compacto que permite reproduzir campanhas
conectando-o a uma pen USBa placa do arduíno.
 programar funções de controlo como: apagar e ligar, horas e horários de emissão
de campanha, controlo de brilho, entre outros
 Uso de tvs plana
.

Painel led
 Conclusã o
A implantação de solução de visualização e sinalização por meio de painel led permitirá
transmitir aos usuários informações em tempo real, tanto estáticas quanto dinâmicas,
dessa forma minimizando ou eliminando a tradicional mídia baseada em cartazes e
banners.
Portanto, a construção do painel led, é naverdade uma solução para a problemática
ddesinformação predominante em instituições públicas que têm maior aderencia de
utentes , e no final da sua construção podemos ver que o projecto funciona como
esperado.

Painel led
Bibliografia

[1] Clarke, D. W.; Mohtadi, C.; Tuffs, P. S. (1987). Generalized Predictive Control -
Parts I
[2] Coelho, A. A. R.; Araújo, R. B.; Silveira, A. S. (2014). Steady-State Tracking
Properties for the Generalized Minimum Variance Controller: A Review,
ProportionalIntegral-Derivative Tuning, and Applications, Ind. & Eng. Chem. Res., vol.
53,pp.1470-1477.

[3]Moudgalya,M.M.DigitalControl,2007.
[4] Fadali, M. S.; Visioli, A. (2009). Digital Control Engineering: Analysis and Design,
Elsevier.

[5]Visioli,A.(2006).PracticalPIDControl.Springer.
[6] Cheng, G.; Wang, Q.; Smialkowski, S. (1998). Model-Free Adaptive Control of
Evaporators. Dynamic Modeling Control Applications for Industry Workshop, pp.
16The model-free learning adaptive control of a Cla

Painel led
