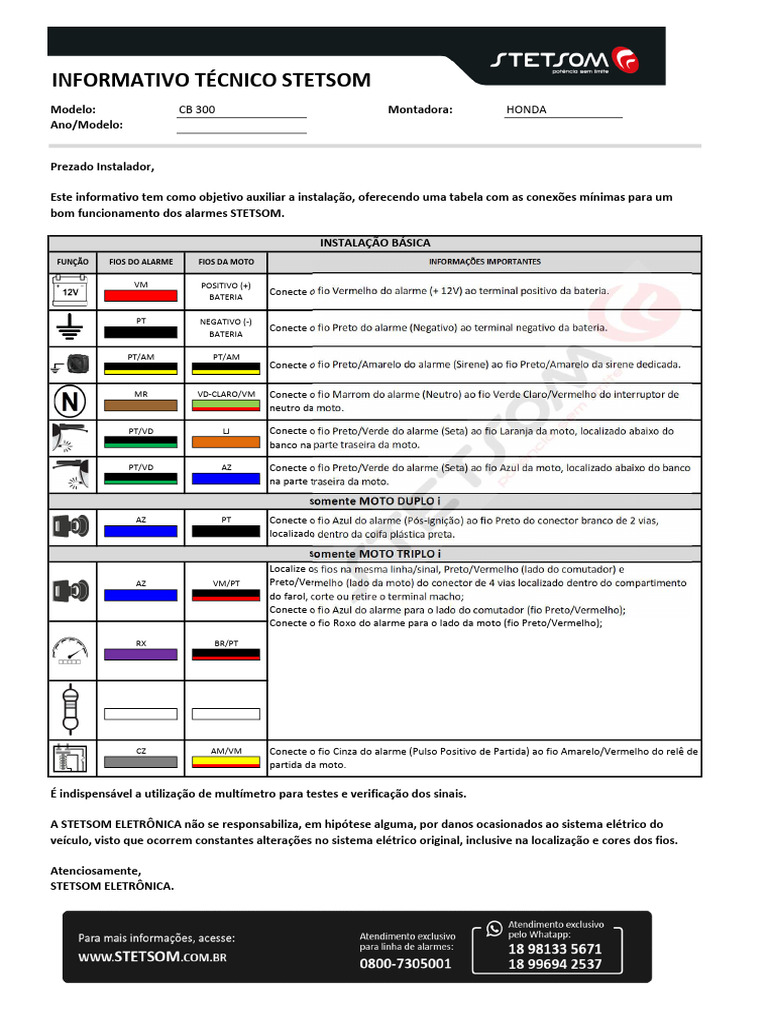

INFORMATIVO TÉCNICO STETSOM
Modelo: CB 300 Montadora: HONDA
Ano/Modelo:
Prezado Instalador,
Este informativo tem como objetivo auxiliar a instalação, oferecendo uma tabela com as conexões mínimas para um
bom funcionamento dos alarmes STETSOM.
INSTALAÇÃO BÁSICA
FUNÇÃO FIOS DO ALARME FIOS DA MOTO INFORMAÇÕES IMPORTANTES
VM POSITIVO (+)
BATERIA
Conecte o fio Vermelho do alarme (+ 12V) ao terminal positivo da bateria.
PT NEGATIVO (-)
BATERIA
Conecte o fio Preto do alarme (Negativo) ao terminal negativo da bateria.
PT/AM PT/AM
Conecte o fio Preto/Amarelo do alarme (Sirene) ao fio Preto/Amarelo da sirene dedicada.
MR VD-CLARO/VM Conecte o fio Marrom do alarme (Neutro) ao fio Verde Claro/Vermelho do interruptor de
neutro da moto.
PT/VD LJ Conecte o fio Preto/Verde do alarme (Seta) ao fio Laranja da moto, localizado abaixo do
banco na parte traseira da moto.
PT/VD AZ Conecte o fio Preto/Verde do alarme (Seta) ao fio Azul da moto, localizado abaixo do banco
SETA
na parte traseira da moto.
somente MOTO DUPLO i
AZ PT Conecte o fio Azul do alarme (Pós-Ignição) ao fio Preto do conector branco de 2 vias,
localizado dentro da coifa plástica preta.
somente MOTO TRIPLO i
Localize os fios na mesma linha/sinal, Preto/Vermelho (lado do comutador) e
AZ VM/PT Preto/Vermelho (lado da moto) do conector de 4 vias localizado dentro do compartimento
do farol, corte ou retire o terminal macho;
Conecte o fio Azul do alarme para o lado do comutador (fio Preto/Vermelho);
Conecte o fio Roxo do alarme para o lado da moto (fio Preto/Vermelho);
RX BR/PT
CZ AM/VM Conecte o fio Cinza do alarme (Pulso Positivo de Partida) ao fio Amarelo/Vermelho do relê de
partida da moto.
É indispensável a utilização de multímetro para testes e verificação dos sinais.
A STETSOM ELETRÔNICA não se responsabiliza, em hipótese alguma, por danos ocasionados ao sistema elétrico do
veículo, visto que ocorrem constantes alterações no sistema elétrico original, inclusive na localização e cores dos fios.
Atenciosamente,
STETSOM ELETRÔNICA.
