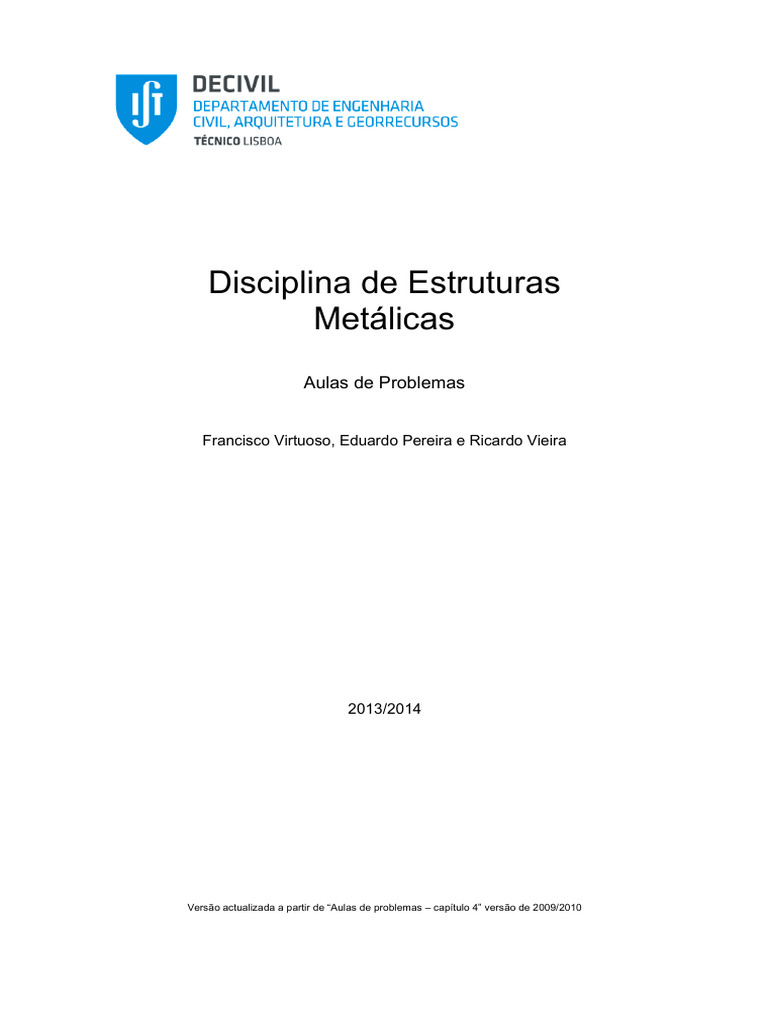

Disciplina de Estruturas

Metálicas
Aulas de Problemas

Francisco Virtuoso, Eduardo Pereira e Ricardo Vieira

2013/2014

Versão actualizada a partir de “Aulas de problemas – capítulo 4” versão de 2009/2010

 Capítulo 4
Estruturas Metálicas
Estados limites últimos de resistência ao esforço normal,
à flexão, ao esforço transverso e à torção

Problema 4.1
Considere a estrutura e carregamento representados na figura 4.1

Figura 4.1: Consola com carga excêntrica

a) Para uma secção transversal constituída por um perfil IPE300, determine:

a1) a distribuição de tensões de flexão;
a2) a distribuição de tensões devidas ao esforço transverso;
a3) a distribuição de tensões devidas ao momento torsor;
a4) o valor da tensão de comparação;
a5) o valor máximo da excentricidade e da carga aplicada, para um aço S235JR.
b) Resolva a alínea a) considerando agora uma secção transversal constituída por um tubo RHS
300x100x8.
c) Resolva a alínea a) considerando agora uma secção transversal constituída por um tubo CHS 273x8.

2
Problema 4.2
Para uma secção de um perfil IPE300 em aço S235J0 (f =235N/mm ),
y
2

Figura 4.2: Perfil IPE

a) considerando simplificadamente que os banzos e a alma da secção têm espessura constante,

determine o valor de cálculo resistente da secção para:
• o esforço axial, N ;
pl,Rd

• o momento flector no eixo perpendicular à alma, M ; ply,Rd

• o momento flector no eixo da alma, M ; plz,Rd

• o esforço transverso, V ;ply,Rd

• o esforço transverso, V .plz,Rd

b) continuando a considerar que os banzos e a alma da secção têm espessura constante,

determine o diagrama de interacção de esforços para:
• interacção de esforços, N-M ; y

• interacção de esforços, N-M ; z

c) compare os valores obtidos na alínea a) e os diagramas obtidos na alínea b) com os valores

e os diagramas de interacção obtidos de acordo com o eurocódigo 3.
d) determine, de acordo com o eurocódigo 3, o diagrama de interacção de esforços M -M para
y z

um valor de esforço axial de 600kN.

3
Problema 4.3

Para uma secção de um perfil HEA260 em aço S275JO,

Figura 4.3: Perfil HEA

a) considerando simplificadamente que os banzos e a alma da secção têm espessura constante,

determine o valor de cálculo resistente da secção para:
• o esforço axial, N ;
pl,Rd

• o momento flector no eixo perpendicular à alma, M ; ply,Rd

• o momento flector no eixo da alma, M ; plz,Rd

• o esforço transverso, V ;ply,Rd

• o esforço transverso, V .plz,Rd

b) continuando a considerar que os banzos e a alma da secção têm espessura constante,

determine o diagrama de interacção de esforços para:
• interacção de esforços, N-M ; y

• interacção de esforços, N-M ; z

c) compare os valores obtidos na alínea a) e os diagramas obtidos na alínea b) com os valores

e os diagramas de interacção obtidos de acordo com o eurocódigo 3.
d) determine, de acordo com o eurocódigo 3, o diagrama de interacção de esforços M -M para
y z

um valor de esforço axial de 600kN.

4
Problema 4.4

Para o tubo rectangular RHS 200x150x6.3 em aço S235JO.

Figura 4.4: Perfil RHS

a) considerando simplificadamente que as paredes da secção têm espessura constante,

determine o valor de cálculo resistente da secção para:
• o esforço axial, N ;
pl,Rd

• o momento flector no eixo y, M ; ply,Rd

• o momento flector no eixo z, M ; plz,Rd

• o esforço transverso, V ;ply,Rd

• o esforço transverso, V .plz,Rd

b) continuando a considerar que as paredes da secção têm espessura constante, determine o

diagrama de interacção de esforços para:
• interacção de esforços, N-M ; y

• interacção de esforços, N-M ; z

c) compare os valores obtidos na alínea a) e os diagramas obtidos na alínea b) com os valores

e os diagramas de interacção obtidos de acordo com o eurocódigo 3.
d) determine, de acordo com o eurocódigo 3, o diagrama de interacção de esforços M -M para
y z

um valor de esforço axial de 600kN.

5
Problema 4.5
Para o tubo circular, CHS 139.7x6.3 em aço S355 (f =355N/mm ).
y
2

Figura 4.5: Tubo circular CHS

a) determine o valor de cálculo resistente da secção para:

• o esforço axial, N ;
pl,Rd

• o momento flector, M ; pl,Rd

• o esforço transverso, V ; pl,Rd

b) determine o diagrama de interacção de esforços, N-M;

c) compare os valores obtidos na alínea a) e os diagramas obtidos na alínea b) com os valores
e os diagramas de interacção obtidos de acordo com o eurocódigo 3.
d) determine, de acordo com o eurocódigo 3, o diagrama de interacção de esforços M -M para y z

um valor de esforço axial de 600kN.

Problema 4.6
Para uma cantoneira com abas iguais 100x10 em aço S235JO (f =235N/mm ) e considerando y
2

simplificadamente que as abas têm espessura constante, determine o valor de cálculo resistente da secção
para:
• o esforço axial, N ;
pl,Rd

• os momentos flectores nos eixos paralelos às abas, M , M ; ply,Rd plz,Rd

• os momentos flectores nos eixo principais, M , M ; plu,Rd plv,Rd

• os esforços transversos paralelos às abas, V , V ;

ply,Rd plz,Rd

• os esforços transversos nos eixos principais, V , V . plu,Rd plv,Rd

Figura 4.6: Cantoneira de abas iguais

6
Problema 4.7
Considerando que o perfil RHS do problema 4.4 está sujeito aos seguintes valores de cálculo de esforços
actuantes: N = 600 kN e M = 20 kNm, determine qual o valor máximo de cálculo para momento flector
Ed yEd

na direcção z, i.e., M , ao qual a secção pode estar sujeita verificando a segurança aos estados limite de
zEd

resistência. Compare o valor obtido com o valor correspondente de acordo com as fórmulas de
interacção propostas pelo eurocódigo 3.

Problema 4.8
Considere a secção de um perfil soldado em aço S275JR representada na figura 4.7

Figura 4.7: Perfil soldado

a) Determine o máximo momento flector que verifica a segurança, considerando como critério de
rotura o início da ocorrência de cedência plástica na secção;
b) Admitindo que a secção está sujeita a um valor de cálculo de esforço transverso de V = 800 Ed

kN, determine qual o máximo valor do momento flector que pode ser aplicado de modo a
verificar a segurança de acordo com o critério anteriormente referido.

7
Problema 4.9
Considere a viga simplesmente apoiada, representada na figura 4.8, com um vão de 6 m, uma secção
constituída por um perfil IPE300 em aço da classe S355JR, solicitada por uma carga permanente, cp =
10 kN/m, e por uma sobrecarga, sc = 15 kN/m, ambas uniformemente distribuídas ao longo do vão.
a) Verifique a segurança estrutural da viga relativamente aos estados limites últimos de resistência;
b) Determine a flecha a meio vão devido quer às cargas permanentes quer à sobrecarga.
sc

cp

L=6m
Figura 4.8: Viga simplesmente apoiada

Problema 4.10
Considere a viga representada na figura 4.8 sujeita a uma carga permanente, cp = 8 kN/m, e a uma
sobrecarga, sc = 10 kN/m. Dimensione o perfil IPE em aço da classe S275JR da secção transversal da
viga, de forma a verificar a segurança aos estados limite de resistência das secções.

Problema 4.11
Considere a viga contínua, representada na figura 4.9, com dois tramos iguais com vãos de 6 m, uma
secção constituída por um perfil IPE 270 em aço S355JR, solicitada por uma carga permanente, cp = 10
kN/m, e por uma sobrecarga, sc = 15 kN/m, ambas uniformemente distribuídas ao longo da viga.
Verifique a segurança estrutural da viga relativamente aos estados limites últimos de resistência.

sc

cp

L=6m L=6m

Figura 4.9: Viga contínua

Problema 4.12
Considere a viga representada na figura 4.9 sujeita a uma carga permanente, cp = 8 kN/m, e a uma
sobrecarga, sc = 10 kN/m. Dimensione o perfil IPE, admitindo um aço da classe S275J0, de forma a
verificar a segurança aos estados limite de resistência de secções.

Problema 4.13

Considere a viga representada na figura 4.10a) cuja secção transversal é constituída pelo perfil soldado
(S235 JR) indicado na figura 4.10b). A rótula em C é uma rótula cilíndrica e nos apoios B e D existem
rótulas esféricas.

8
 250
300 xx 20
20 mm
mm

S235 JR

400500
x 15 mm
p x 15 mm

A B C D
300 x 20 mm
400 x 20 mm

15,00 m 5,00 m 5,00 m

Figura 4.10a Figura 4.10b

a) Determine o momento de cedência e o momento plástico, para a flexão em torno do eixo de maior
inércia, do perfil que constitui a secção transversal da viga.
b) Através de uma análise limite e considerando que a linha de ação da carga p está alinhada com a
alma do perfil, determine a carga p associada ao colapso plástico da viga.

c) Determine de acordo com o EC3 a classe de resistência da secção transversal da viga para a flexão
em torno do eixo de maior inércia e determine a máxima carga p que pode ser aplicada na viga;
d) O momento de encastramento obtido a partir de uma solução elástica, considerando a linha de
acção carga p alinhada com a alma da secção, vale 15,625 p kNm (L), com p em kN/m.
Considerando agora que a carga p se encontra aplicada na extremidade R do banzo superior,
determine a máxima carga p que pode ser aplicada na viga, de forma a verificar o estado limite
último de resistência na secção B.

Problema 4.14

Considere a secção representada na figura 4.11, a qual resulta da ligação soldada de quatro chapas
metálicas (aço S275JR).

Admitindo a secção totalmente plastificada, determine o respectivo valor dos esforços M , M e N y z

considerando: (i) linha neutra definida pelos pontos A e B; e (ii) linha neutra definida pelos pontos B e
C.

Figura 4.11

9
Problema 4.15
Considere uma viga em aço (S355) com a secção representada na figura 4.12.
a) Calcule o esforço normal plástico (N ), o momento de cedência (M ) e o momento plástico (M ) da
pl ced,y pl,y

secção admitindo a secção reduzida à linha média.

b) Considere a Linha Neutra se encontra na posição indicada na Figura 4.12b e que a secção se encontra
totalmente plastificada com as fibras superiores comprimidas. Nestas condições, determine o esforço
axial (N) e o momento flector (M ) que equilibram a correspondente distribuição de tensões.
y

c) Utilizando os resultados das alíneas anteriores estime o valor máximo de esforço axial que a secção
pode suportar quando sujeita a um momento flector (positivo) M =200kNm.
y

350 x 15

LN

Y CG Y CG
200 x 10

200 x 10

100 x 10
[mm]
Z Z
Figura 4.12a Figura 4.12b

Problema 4.16
Considere uma viga em aço (S235) constituída por 2 cantoneiras LNP 100x10, conforme a secção
transversal apresentada na figura 4.13 (em que as cantoneiras são representadas pela associação de
elementos retangulares “equivalentes”).
a) Para uma situação caracterizada pela plastificação total da secção e com a linha neutra a passar nos
pontos A e B, com trações no lado do centro de gravidade da secção, determine o valor dos esforços N,
My e Mz correspondentes.
b) Admitindo que as resistências plásticas da secção em causa podem ser consideradas, avalie se esta
secção é apta para suportar, em condições de segurança, a atuação conjunta dos seguintes esforços
(valores de cálculo): NEd = 200kN, My.Ed = 5kN.m e Mz.Ed = 12kN.m.

Figura 4.13

10
Problema 4.17
Considere uma viga em aço (S275JR) com a secção transversal representada na figura 4.14. A secção é
constituída por dois perfis UNP200 soldados a duas chapas com 12 mm de espessura, a qual se admite
ser classe 1 ou 2 para qualquer combinação de esforços axiais e momentos flectores.
a) Calcule os momentos de cedência (M ) e os momentos plásticos (M ) da secção em relação aos dois
ced pl

eixos principais de inércia.

b) Represente o diagrama de interacção (N,M ) de acordo com um critério de cedência e de plasticidade.
y

(Sugestão: para a definição do diagrama de interacção plástico tenha em consideração os seguintes

pontos (0;N ), (M ,0) e (M ,N ) em que este último ponto é definido pelo esforço axial absorvido pela
pl pl pl,f w

alma e pelos momentos flectores absorvidos pelos banzos do perfil UNP e pelas chapas.)
c) Admitindo um valor de cálculo do esforço axial de N = 2000 kN, qual é o valor de cálculo do
Ed

momento flector determinado de acordo com o EC3.

Figura 4.14
