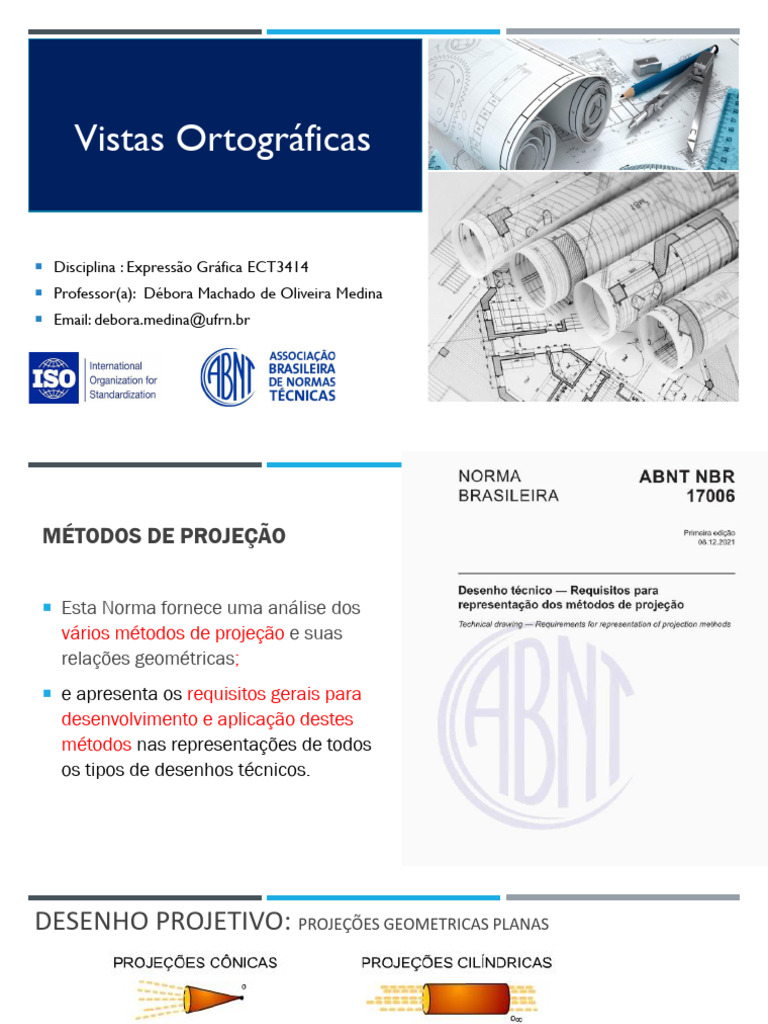

Vistas Ortográficas

 Disciplina : Expressão Gráfica ECT3414

 Professor(a): Débora Machado de Oliveira Medina
 Email: [Link]@[Link]

.[Link]
MÉTODOS DE PROJEÇÃO

 Esta Norma fornece uma análise dos

vários métodos de projeção e suas
relações geométricas;
 e apresenta os requisitos gerais para
desenvolvimento e aplicação destes
métodos nas representações de todos
os tipos de desenhos técnicos.
DESENHO PROJETIVO: PROJEÇÕES GEOMETRICAS PLANAS

Ortogonais

Esse sistema de
projeção apresenta
algumas limitações
para projetos de
engenharia
PROJEÇÕES CÔNICAS X PROJEÇÕES CILÍNDRICAS
Cônica: projeção maior do que o objeto. Cilíndrica: projeção representada em V.G*.

Vista a partir de um Vista a partir de um

ponto de distância ponto de distância
FINITA. INFINITA.

*Verdadeira Grandeza (V.G.): é a representação da dimensão real de um ente geométrico

DESENHO PROJETIVO: PROJEÇÕES GEOMETRICAS PLANAS

Ortogonais
PROJEÇÕES CILÍNDRICAS ORTOGONAIS A profundidade do
objeto não é
representada
Definição de Projeção Ortogonal

• Os raios projetantes são paralelos entre si e

perpendiculares em relação ao plano de
projeção (formam um ângulo de 90º com o
plano de projeção).

Do Grego:
ortho = reto
gonal = ângulo
DESENHO PROJETIVO: PROJEÇÕES GEOMETRICAS PLANAS

Ortogonais

É o método amplamente utilizado para

representar objetos em todos os campos do
desenho técnico e, portanto, é considerada a
linguagem técnica mais usual.
ENTIDADES DAS PROJEÇÕES

Plano de Projeção Objeto Observador

Esse sistema de projeção também tem limitações...

PROJEÇÕES CILÍNDRICAS ORTOGONAIS MÚLTIPLAS VISTAS
PROJEÇÕES CILÍNDRICAS ORTOGONAIS MÚLTIPLAS VISTAS
CONCEITO DE DIEDRO – SISTEMA MONGEANO Vídeo: Método das Projeções Mongeanas
[Link]
Diedro é uma região do espaço contida entre dois semi-planos não ndPyqFo
coincidentes, e, com origem numa aresta comum, chamada de linha de
terra (LT).
∞ Rebatimento
de planos
Peça no
1° Diedro
Épura

2° Diedro 1° Diedro
LT

∞ ∞

Peça no
3° Diedro
∞ LT

3° Diedro 4° Diedro

Épura
PRINCÍPIOS GERAIS DE REPRESENTAÇÃO EM DESENHO TÉCNICO –
Posição relativa das vistas no 1º diedro.
Os planos abrem frente
para trás

A = Vista Frontal
B = Vista Superior
C = Vista Lateral Esquerda
D = Vista Lateral Direita
E = Vista Inferior
F = Vista Posterior
PRINCÍPIOS GERAIS DE REPRESENTAÇÃO EM DESENHO TÉCNICO –
Posição relativa das vistas no 3º diedro.

A = Vista Frontal
B = Vista Superior
C = Vista Lateral Esquerda
Os planos abrem de trás
D = Vista Lateral Direita
para frente
E = Vista Inferior
F = Vista Posterior
POSIÇÃO DA ENTIDADES NO 1º E 3º DIEDRO

3° Diedro
1° Diedro

P
P
P

Observador → Objeto → Plano de projeção Observador → Plano de projeção → Objeto

COMPARANDO POSIÇÃO DAS VISTAS NO DIEDROS
Sólido (Peça)
1° Diedro 3° Diedro

B
E

D A C F F C A D

B E
A = vista frontal
B = vista superior
Note que vista frontal sempre C = vista lateral esquerda
ficará na posição comum aos D = vista lateral direita
dois eixos do enquadramento E = vista inferior
F = vista posterior
Vistas ortográficas – 1º diedro

Fonte: [Link]
Vistas ortográficas – 3º diedro

Fonte: [Link]
VISTA PRINCIPAL
 A vista mais informativa do objeto a
ser representado deve ser escolhida
como a vista principal (denominada
vista frontal). Geralmente esta vista
representa o objeto na sua posição de
funcionamento, fabricação ou
montagem.
 Deve conter o menor número possível
de linhas invisíveis (arestas ocultas);
 Deve conter o máximo de detalhes
visíveis.
ESCOLHA DAS VISTAS
 Na prática, nem todas as vistas nas seis direções
são necessárias. Quando vistas diferentes da vista
principal são necessárias, elas devem ser
selecionadas de acordo com os seguintes
requisitos:
• limitar o número de vistas ao mínimo necessário,
mas suficiente para representar completamente o
objeto sem ambiguidade;
• evitar repetições desnecessárias de detalhes;
• priorizar as vistas com contornos visíveis,
minimizando a representação de arestas e
contornos não visíveis.
ESCOLHA DAS VISTAS

vistas desnecessárias
DETERMINAÇÃO DO NÚMERO DE VISTAS
 limitar o número de vistas ao mínimo necessário, mas suficiente para representar completamente o
objeto sem ambiguidade.
HIERARQUIA DE LINHAS SOBREPOSTAS
Quando ocorrer sobreposição de linhas na representação em vistas ortográficas, deve
ser observada a hierarquia de linhas (Tabela 7) NBR 16861/2020 – Desenho técnico
Requisitos para representação de linhas e escrita.
Exercícios de Fixação
Identifique as projeções
correspondestes a cada peça
apresentada em perspectiva.

A B

C
Exercícios de Fixação
Identifique as projeções
correspondestes a cada peça
apresentada em perspectiva.

A B

C
Exercícios de Fixação
Identifique as projeções
correspondestes a cada peça
apresentada em perspectiva.

A B

C
Exercícios de Fixação
Identifique as projeções
correspondestes a cada peça
apresentada em perspectiva.
Mãos ao lápis!

2 2
1
2

3 1
2
1

Dimensões em milímetros
Exercícios de Fixação
Represente as vistas ortográficas no primeiro diedro dos objetos dados. A seta indica a vista frontal.
Exercícios de Fixação - Gabarito
Represente as vistas ortográficas no primeiro diedro dos objetos dados. A seta indica a vista frontal.
