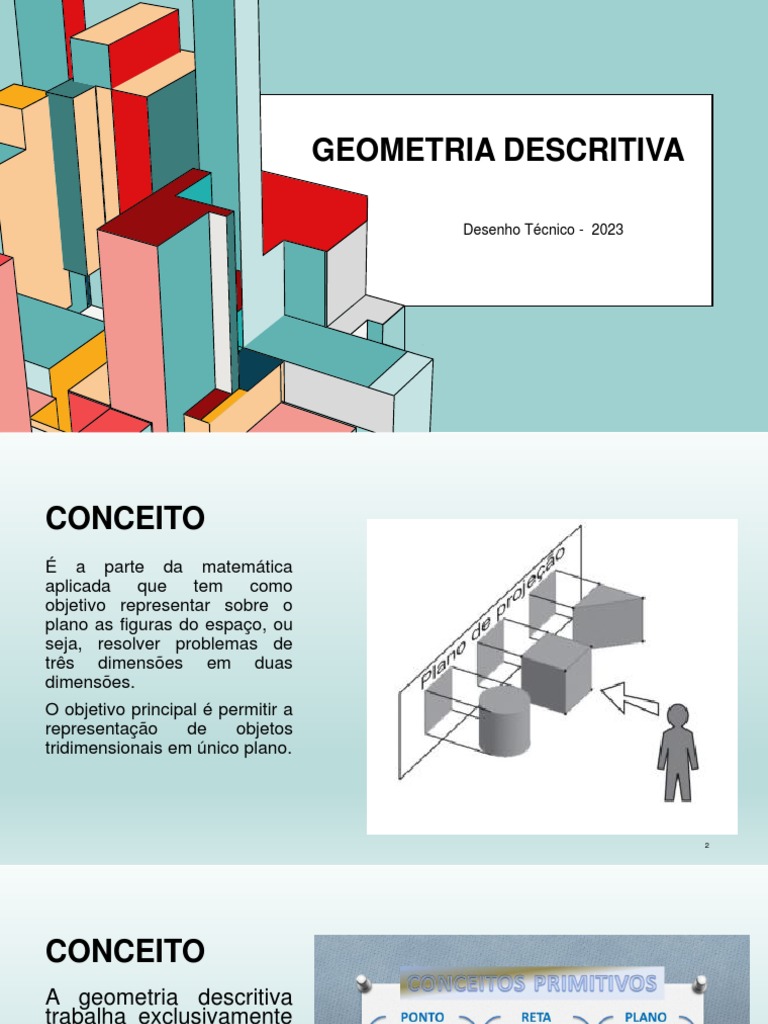

GEOMETRIA DESCRITIVA

6.53

Desenho Técnico - 2023

CONCEITO
É a parte da matemática
aplicada que tem como
objetivo representar sobre o
plano as figuras do espaço, ou
seja, resolver problemas de
três dimensões em duas
dimensões.
O objetivo principal é permitir a
representação de objetos
tridimensionais em único plano.

2
CONCEITO
A geometria descritiva
trabalha exclusivamente
com a transformação
projetiva que reconhece,
os seguintes elementos
geométricos:

PONTO
RETA
PLANO

3
 PROJEÇÃO DE
OBJETO
Projeção é o processo pelo
qual se incidem raios sobre
um objeto em um plano
chamado plano de projeção.

A projeção do objeto é sua

representação gráfica no
plano de projeção.
Os raios de uma fonte luminosa ao
incidirem sobre o objeto produzem uma
sombra na parede que nada mais é do que
uma PROJEÇÃO DO OBJETO

4
 SISTEMAS DE PROJEÇÕES -
CLASSIFICAÇÃO
Os sistemas de projeções são
classificados de acordo com a posição
ocupada pelo centro de projeção.

1. Sistema Cônico.

2. Sistema Cilíndrico.
(ortogonal ou oblíquo)

5
 SISTEMAS DE PROJEÇÕES -
CLASSIFICAÇÃO
1. Sistema Cônico.

A projeção cônica, também chamada de

projeção central, é o tipo de projeção, cujos
raios que incidem no objeto e no plano de
projeção são todos concorrentes no ponto V
(vértice do cone), como as geratrizes do
cone.

6
 SISTEMAS DE PROJEÇÕES -
CLASSIFICAÇÃO

2. Sistema Cilíndrico.
A projeção cilíndrica, também chamada de projeção
paralela, é o tipo de projeção, cujos raios projetantes que
incidem no objeto e no plano de projeção são todos
paralelos entre si, como as geratrizes do cilindro. A projeção
cilíndrica pode ser ortogonal ou oblíqua.

7
 SISTEMAS DE PROJEÇÕES -
CLASSIFICAÇÃO

Sistema Cilíndrico
Na projeção cilíndrica ortogonal as projetantes partem do infinito e têm direção
ortogonal em relação ao plano de projeção, isto é, formam com o plano um ângulo
de 90º.

Na projeção cilíndrica oblíqua as projetantes

partem do infinito e têm direção oblíqua em
relação ao plano de projeção, isto é, formam
ângulos diferentes de 90º. 8
SISTEMAS DE PROJEÇÕES – PLANO
HORIZONTAL E PLANO VERTICAL

9
 PROJEÇÕES ORTOGONAIS
SISTEMA MONGEANO
É um sistema de representação que
fundamenta o desenho técnico (através das
vistas ortogonais)

Gaspard Monge, foi um matemático francês e

desenvolveu a G.D. no séc XVIII para um
trabalho no exército francês.

10
 PROJEÇÕES ORTOGONAIS
SISTEMA MONGEANO
É constituído por dois planos - π¹ - PV
e π² - PH (perpendiculares entre si)
sobre os quais são feitas as projeções
ortogonais segundo dois centros
diferentes chamados de O¹ e O².
•A intersecção
entre eles é
chamada de LT
(linha de terra).
•Os planos
horizontal e
vertical formam os
4 diedros. 11
 PROJEÇÕES ORTOGONAIS
SISTEMA MONGEANO - DIEDROS
São, como referido muito utilizado em
desenho técnico pelas técnicas de projeção.
Com recurso a um método designado ‘método
Monge’, é possível transformar o diedro, que é
uma entidade tridimensional, numa
representação simplificada bidimensional.
Para isso, basta rebater o plano frontal de
projeção numa amplitude de 90º em sentido
anti-horário.

1º Diedro
12
ÉPURA MONGEANA
• Épura é a representação de um
objeto através de suas projeções
em um único plano.

• Ler a épura é reconstituir

mentalmente o objeto no espaço.

• Para passar do espaço para o

plano, efetua-se a rotação do
plano π¹, em torno da linha de
terra (LT), sobre o plano π²
13
ÉPURA MONGEANA

14
VISTAS ORTOGRÁFICAS
Define a Norma Técnica Brasileira (NBR 10647)
que:

Vistas Ortográficas são as "figuras resultantes da

projeção cilíndrica ortogonal do objeto sobre planos
convenientemente escolhidos, de modo a
O objeto representado
representar, com exatidão em perspectiva
a forma do mesmo com
apresenta certa deformação e pode
seus detalhes".
esconder alguns detalhes importantes da
peça. Assim, na indústria, o profissional
que vai produzir uma peça não recebe o
desenho em perspectiva (como mostra a
imagem), mas sim sua representação
em projeção ortográfica, popularmente
conhecida como vistas ortogonais. 15
• Conforme a posição que ocupam em relação
aos planos de projeção, as vistas ou
projeções se classificam em:
• Vista Frontal
• Vista Lateral (esquerda ou direita)
• Vista superior

16
17
VISTAS ORTOGRÁFICAS

18
VISTAS ORTOGRÁFICAS

19
20
• Através da projeção cilíndrica –
ortogonal,cada face do objeto pode ser
projetada sobre um dos planos de projeção,
considerando SEMPRE a colocação do objeto
ENTRE o observador e o plano de projeção.
• Desta forma, a face lateral esquerda é
projetada no plano de perfil à direita do objeto
e assim por diante.

21
