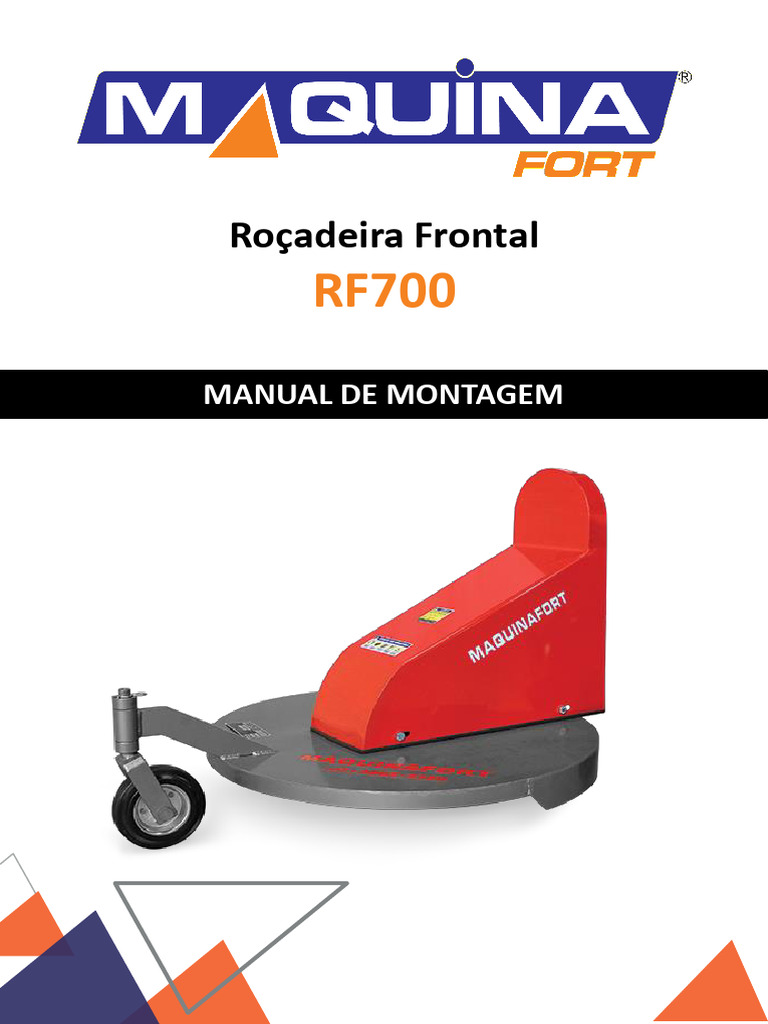

Roçadeira Frontal
RF700
MANUAL DE MONTAGEM
Roçadeira Frontal
RF700
VÍDEO DE MONTAGEM
Clicando na foto abaixo você e
direcionado ao vídeo no Youtube
Etapas de montagem:
(A.1) – Para instalação da roçadeira você deve retirar os paralamas e o
cabeçote original do seu motocultivador;
(A.2) – Posicionar a roçadeira próxima ao motocultivador;
(A.3) – Colocar a correia em volta do cabeçote antes de fixar a roçadeira;
(A.4) – Fixar a roçadeira no mesmo local onde você retirou o cabeçote do
motocultivador, como apresentado na imagem;
(A.5) – Apertar os parafusos para fixação;
Cabeçote do
motocultivador
(A.1)
(A.2) (A.3)
(A4) (A.5)
Etapas de montagem:
(B.1) – Posicionar a polia (que vem com a roçadeira) na tomada de força do motocultivador;
(B.2) – Colocar a chaveta para travar a polia ao eixo;
(B.3) – Afixar a polia com arruela e parafuso allen;
(B.1) (B.2) (B.3)
(C.1) – Colocar a correia nas polias da roçadeira e do motocultivador;
(C.2) – Após colocar a correia você deve alinhar a mesma, como apresentado na
imagem, você deve afrouxar os parafusos na parte superior da caixa de inversão,
então você poderá alinhar a correia. Após isso, aperte os parafusos novamente.
(C.3) – Empurre o tensionador da correia, para esticá-la;
(C.4) – Em seguida aperte as porcas do tensionador;
(C.1)
(C.2)
(C.3) (C.4)
Etapas de montagem:
(D.1) – Para montar a roda de apoio na roçadeira, você vai precisar
das peças apresentadas.
Pino R para fixar o suporte da roda.
Buchas de regulagem de altura.
Roda e suporte da roda.
(D.1)
Você pode montar de 3 formas.
(D.2) –Desta forma você terá a maior altura de corte.
(D.3) –Desta forma você terá uma altura de corte média.
(D.4) –Desta forma você terá a menor altura de corte.
Bucha de regulagem de altura. Bucha de regulagem de altura. Bucha de regulagem de altura.
(D.2) (D.3) (D.4)
Etapas de montagem:
(E.1) – Posicionar a proteção externa;
(E.2) – fixar com os parafusos;
(E.1) (E.2)
(F.1) – Com o motocultivador desligado, você liga ou desliga o acionamento
da roçadeira, através do sincronizado.
Nas imagens abaixo você poderá ver as duas posições.
Desligada
Ligada
Atenção o Motocultivador devera trabalhar na marcha à ré quando
acoplado a Roçadeira Frontal RF-700, e o guidão ficara por cima do
motor, para que o operador use o motor como contra peso.
E a velocidade de avanço e variável de acordo com seu Motocultirador.
Agora sua roçadeira frontal RF-700 está pronta para uso.
INSTRUÇÕES DE USO
Utilizar o equipamento em aceleração máxima enquanto estiver
roçando, variando a marcha conforme necessidade de trabalho.
Quando o equipamento estiver apenas se deslocando (não estiver
roçando), deve-se utilizar baixa rotação. Utilizando as marchas para
variar a velocidade de deslocamento.
Durante a utilização da roçadeira, o motocultivador não pode estar com
a embreagem parcialmente acionada (Modo correto de utilização da
embreagem, totalmente acionada ou totalmente livre), conforme
indicação técnica do fabricante do motocultivador.
PRECAUÇÕES DURANTE O USO
a) Para reduzir o risco de acidentes, dobre sua atenção quando
estiver trabalhando próximo a crianças.
b) Saiba como operar a máquina tanto o microtrator quanto a
roçadeira acoplada ao mesmo. Familiarize-se com todos controles.
c) Fique sempre atento! Saiba o que você está fazendo.
d) Não opere a máquina quando estiver cansado, alcoolizado ou sob o
efeito de drogas (medicamentos fortes).
e) Mantenha pessoas e animais distante da área de trabalho, em pelo
menos 10 metros de distância
ATENÇÃO
Para utilização da roçadeira RF-700 é obrigatório o uso de Equipamentos
de Proteção Individual (EPI) listados:
❑ Capacete;
❑ Óculos de segurança em acrílico
incolor, resistente a impacto, com
lente anti-risco e proteção lateral;
❑ Botas de couro;
❑ Protetor auricular (abafador de
ruídos) tipo concha;
❑ Máscara respiratória;
❑ Luvas de couro vaqueta, tipo
petroleiro;
MANUTENÇÃO E CUIDADOS
01 - Mantenha o equipamento, devidamente lubrificado para evitar
desgaste dos componentes.
02 – Após a utilização do equipamento, faça a limpeza e manutenção
preventiva antes de guarda-lo, em local coberto, para que não sofra
com as intempéries naturais.
02 -Assegure-se de cumprir fielmente as instruções de manutenção
constantes nesse manual
