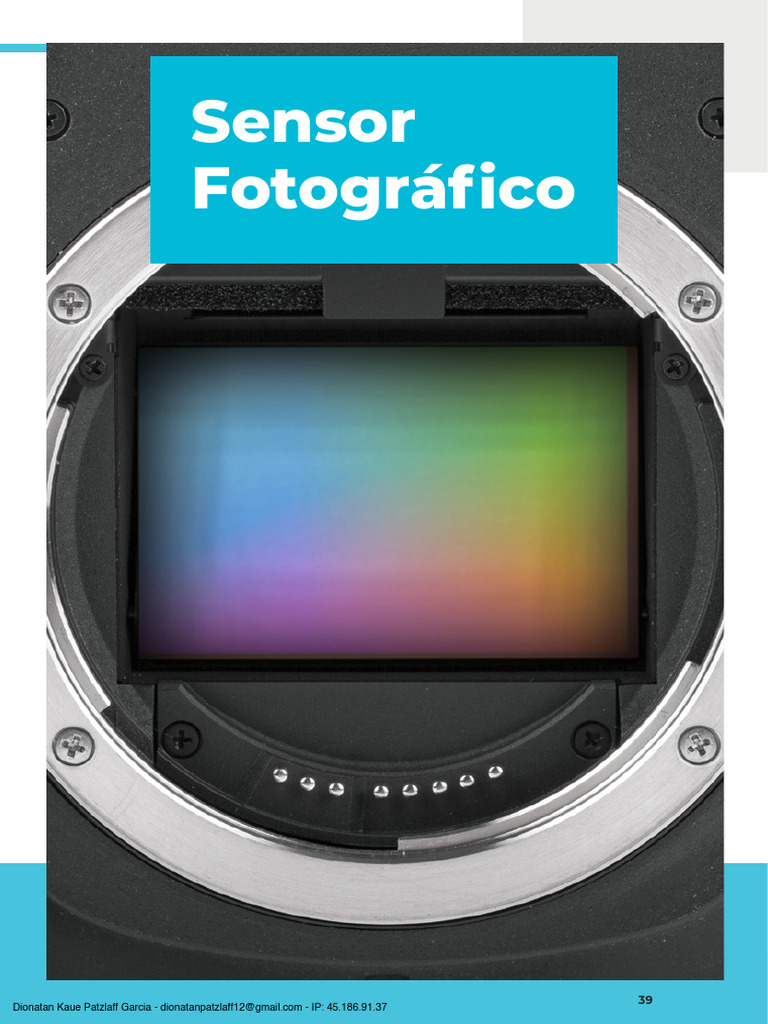

Sensor
Fotográfico
39
Dionatan Kaue Patzlaff Garcia - dionatanpatzlaff12@gmail.com - IP: 45.186.91.37
Sensor
Fotográfico
O sensor fotográfico é o elemento da câmera responsável por
capturar a imagem, enviá-la para o cartão de memória para que,
posteriormente, ela seja apresentada no visor da câmera do fotógrafo.
Sendo assim, é uma peça que exige toda a atenção e cuidado do
profissional para manter o aparelho em pleno funcionamento.
No mercado, existem diferentes tamanhos de sensores que oferecem
diferentes resoluções de imagem. Desta forma, é preciso conhecê-los
para adquirir uma máquina que corresponda às suas expectativas.
Neste capítulo, você vai aprender tudo sobre o sensor fotográfico, a
forma como ele funciona e, principalmente, os diferentes tipos que
você pode encontrar no mercado.
40
Dionatan Kaue Patzlaff Garcia - dionatanpatzlaff12@gmail.com - IP: 45.186.91.37
O que é o sensor fotográfico?
Basicamente, o sensor fotográfico funciona como
a nossa retina. Ele converte a imagem trazida pela
objetiva em pixels, até que ela seja salva no cartão e
disponibilizada no visor da câmera.
Na construção da máquina fotográfica, o sensor é
um membrana digital fotossensível. Ele possui um
dispositivo de carga que recebe a luminosidade
capturada e transforma esta energia em elétrons,
estes atingem uma determinada voltagem e
geram os pixels que formam a imagem.
O processo acontece em menos de segundos e o
sensor é uma peça extremamente delicada dentro
da construção da câmera. Sendo assim, é preciso
que ele seja bem cuidado para garantir que a
câmera demonstre seu melhor desempenho.
Processo de como a imagem chega no visor da câmera.
41
Dionatan Kaue Patzlaff Garcia - dionatanpatzlaff12@gmail.com - IP: 45.186.91.37
CURS O COMPLETO DE FOTO GRAFIA
Qual a relação do sensor com o filme fotográfico?
Como mencionamos anteriormente, o sensor fotográfico é responsável por transformar
a luz em pixels. Entretanto, isso é o processo que ocorre nas câmeras digitais.
Nas câmeras analógicas, o filme fotográfico substitui o papel do sensor, registrando a
luz capturada pela lente no filme.
No filme fotográfico, a luz era impressa e assim era criada a negativa. Com isso, o filme
era revelado para criar a fotografia completa.
Diferente do sensor, o filme fotográfico precisava ser “rodado” para clicar a próxima foto,
ou uma imagem seria registrada sobre a anterior e o resultado seria apenas um filme
queimado.
Por fim, a grande diferença entre ambos é a evolução do processo de revelação. Com
a revelação do filme fotográfico, o processo envolvia reações químicas e substâncias
diferentes. Entretanto, com o sensor fotográfico, o processo se torna digital e muito
mais rápido.
Tipos de sensores fotográficos
Por mais que existam diferentes tipos e tamanhos de sensores fotográficos, todos
eles possuem a mesma função e utilizam um processo muito similar para registrar as
imagens.
O grande diferencial entre os tipos de sensores é a forma como eles são construídos,
o que pode interferir tanto na resolução da imagem quanto no valor da máquina
fotográfica.
No mercado, existem dois tipos principais de sensores fotográficos: o CCD e o CMOS.
Na maioria das câmeras digitais DSLR, é utilizado o sensor fotográfico CMOS. Por outro
lado, o CCD é muito utilizado em câmeras automáticas e compactas.
42
Dionatan Kaue Patzlaff Garcia - dionatanpatzlaff12@gmail.com - IP: 45.186.91.37
CCD
A sigla CCD representa o termo Charge Coupled Device em inglês e, traduzida significa
Dispositivo de Carga Acoplada.
Em situações de alta luminosidade, o CCD não entrega resultados muito bons,
entretanto, funciona muito bem em ambientes mais escuros.
As fotos geradas pelo sensor possuem alta nitidez, entretanto, consomem bastante a
bateria da máquina fotográfica.
CMOS
Assim como o CCD, CMOS representa um termo em inglês conhecido como
Complementary Metal-Oxide Semi-conductor, traduzido para Semicondutor de Óxido
Metálico Complementar na língua portuguesa.
Ao contrário do CCD, o CMOS consome menos bateria do equipamento. Em alguns
casos, ele pode ter valores mais baixos, entretanto, não funciona bem em cenários com
pouca luminosidade.
Infelizmente, as imagens também não são muito nítidas quanto o CMOS e o sensor
também pode deixar ruídos na fotografia.
43
Dionatan Kaue Patzlaff Garcia - dionatanpatzlaff12@gmail.com - IP: 45.186.91.37
CURS O COMPLETO DE FOTO GRAFIA
Tamanhos dos sensores fotográficos
Além de se diferenciarem entre si por meio dos tipos, os sensores fotográficos também
possuem tamanhos diferentes.
O tamanho do sensor fotográfico interfere diretamente na qualidade da imagem, índice
de ruído e até mesmo na profundidade de campo que pode ser alcançada.
Sendo assim, é estudar as particularidades de cada modelo de sensor fotográfico para
entender como a peça pode afetar as suas fotografias.
Além de entregarem resultados diferentes, os diversos tipos de sensores fotográficos
também apresentam valores distintos no mercado, o que pode fazer toda a diferença
na hora de adquirir a sua câmera.
Observe no exemplo abaixo os diferentes tamanhos de sensores:
44
Dionatan Kaue Patzlaff Garcia - dionatanpatzlaff12@gmail.com - IP: 45.186.91.37
Full Frame
Entre as câmeras digitais profissionais, o Full Frame
é um dos sensores fotográficos mais conhecidos!
A tradução do termo significa quadro completo,
o que descreve, literalmente, as principais
características do sensor.
O Full Frame não possui nenhum fator de corte,
permitindo que a imagem seja capturada por
completo pela máquina fotográfica.
A resolução de imagem da Full Frame normalmente
é alta, permitindo que as fotos sejam ampliadas em
grandes dimensões e garantindo uma alta qualidade
do resultado final.
O uso da sensibilidade ISO é favorecido nas câmeras
Full Frame, auxiliando a máquina a fotografar em
cenários com baixa luminosidade.
O valor das câmeras Full Frame costuma ser maior do
que das APS-C, principalmente pela falta do fator de
corte e alta resolução oferecidas pelo sensor.
APS-C (Nikon, Pentax, Sony, Fuji)
Enquanto o sensor Full Frame registra o
quadro completo, o APS-C cria um ângulo
de visão menor. Sendo assim, o fator de corte
corresponde a 1,6x.
Para entender qual será o quadro
verdadeiramente capturado pela sua objetiva por
meio de uma APS-C, basta multiplicar a distância
focal em milímetros pelo fator de corte do sensor.
Nos próximos itens, você entenderá melhor
o que é o famoso fator de corte e como ele
influencia os sensores fotográficos.
45
Dionatan Kaue Patzlaff Garcia - dionatanpatzlaff12@gmail.com - IP: 45.186.91.37
CURS O COMPLETO DE FOTO GRAFIA
Por exemplo, digamos você vai utilizar uma lente 24mm para
fotografar com o sensor APS-C. Ao multiplicar os 24mm com
o fator de corte 1,6x, chega-se ao resultado 38,4mm.
O valor representa a verdadeira distância focal que será
registrada pela máquina fotográfica.
A característica pode ser muito benéfica durante o uso de
teleobjetivas, por exemplo, já que o quadro atingirá uma
distância ligeiramente maior do que a objetiva, aproximando
ainda mais o objeto.
APS-C (Canon)
Por mais que possua os mesmos benefícios e pontos
negativos do sensor APS-C das outras marcas, a Canon possui
uma peculiaridade que a difere das outras marcas.
Você sabia que o sensor APS-C da Canon possui um tamanho
10% menor do que o das outras marcas?
A marca desenvolveu o seu sensor APS-C com um tamanho
menor do que a maioria, mas, mesmo assim, a classificou na
mesma categoria já que a diferença não era significativa o
suficiente para mudar o tipo do sensor.
Essa simples característica torna o fator de corte maior,
aumentando ainda mais a distância focal da sua objetiva.
Com isso, as fotos feitas à distância são beneficiadas, porém,
quem busca registrar um quadro mais amplo acaba sendo
prejudicado.
46
Dionatan Kaue Patzlaff Garcia - dionatanpatzlaff12@gmail.com - IP: 45.186.91.37
Foveon (Sigma)
Por mais que possua os mesmos benefícios e pontos A câmera
Sigma D1 lançou a tecnologia curiosa do sensor fotográfico
Foveon. A peça possui 3 camadas de cor, correspondendo aos
tons vermelho, azul e verde.
Por disponibilizar camadas de cores separadas, o resultado final
da imagem possui maior resolução e tons mais realistas.
O sensor Foveon possui o tamanho APS-C, sendo assim, aplica
um fator de corte ao quadro e aproxima ainda mais o objeto.
APS-H
O sensor fotográfico APS-H possui um fator de corte de 1,3x.
Utilizando o mesmo cálculo usado para descobrir a verdadeira
distância focal de uma APS-C, é possível descobrir a amplitude
do quadro capturado por uma APS-H.
Vamos utilizar o mesmo exemplo de uma objetiva 24mm e
multiplicar este valor por 1,3x. Neste caso, a verdadeira distância
focal seria 31,2mm.
Sendo assim, por mais que a APS-H aproxime o objeto e reduza
o quadro, ela causa menos diferenças do que a APS-C.
Micro 4/3
O Micro 4/3 foi um sensor desenvolvido para câmeras menores,
tendo em visão todas as funções do Full Frame, mas em uma
proporção diferente. Enquanto o Full Frame funciona com a
proporção 2:3, o Micro 4/3 corresponde à proporção 4:3.
Como o tamanho do sensor é menor, a variação da
profundidade de campo oferecida pela ferramenta também é
mais limitada.
A verdade é que o sensor Micro 4/3 é menor até mesmo que os
APS. Portanto, o sensor oferece uma resolução de imagem alta,
podendo até se comparar com os modelos maiores.
47
Dionatan Kaue Patzlaff Garcia - dionatanpatzlaff12@gmail.com - IP: 45.186.91.37
CURS O COMPLETO DE FOTO GRAFIA
Médio Formato
As câmeras médio formato possuem grandes sensores
fotográficos, sendo assim, o corpo da máquina
também costuma ser maior e até mais pesado.
O sensor médio formato é cerca de 1,7x maior do
que um Full Frame, sendo assim, pode se dar ao
luxo de dispor de pixels maiores sendo gerados e
armazenados. Desta forma, produz fotos ideais para
ampliações e impressões.
Fujifilm GFX 50s
Além disso, as câmeras de médio formato permitem
que o fotógrafo trabalhe com quadros de diferentes
proporções além do 4:3, como 3:2, 1:1, 4:5, 6:7 e 6:17.
Qual a diferença na prática de um sensor
maior, para um menor?
A principal diferença entre um sensor maior e um menor é o tamanho
dos pixels captados. Por exemplo, quanto menor o sensor, menor é o
pixel e mais limitada é a sua reprodução. No caso contrário, os grandes
sensores geram grandes pixels que possuem uma reprodução mais
ampla, permitindo ampliações e alta resolução.
Um sensor Full Frame, que pode ser considerado como grande,
registra a totalidade do que a lente é capaz, sendo assim, toda a cena é
capturada pelo sensor.
Por outro lado, um sensor APS-C aproxima mais o quadro, cortando
uma determinada quantidade das extremidades do quadro.
A característica é benéfica para quem busca fotografar detalhes ou
objetos distantes, mas também se apresenta como um defeito para
quem quer fotografar amplos cenários.
48
Dionatan Kaue Patzlaff Garcia - dionatanpatzlaff12@gmail.com - IP: 45.186.91.37
Resolução do sensor
Os diferentes modelos de sensores fotográficos oferecem diversos
níveis de resolução, o que interfere diretamente na qualidade de
reprodução impressa da imagem.
A resolução da câmera é medida pelos megapixels, e eles são gerados
pelo sensor fotográfico a partir da luz capturada. Sendo assim, quanto
mais megapixels o sensor é capaz de criar, maior é a resolução da
imagem que será registrada.
O sensor Full Frame, por exemplo, é um dos maiores e, por isso, oferece
imagens de alta resolução, destacando-se sobre os sensores APS-C
neste sentido.
Veja como funciona a resolução do sensor:
Para calcular a resolução da imagem baseado na quantidade de pixels dela, basta
multiplicar o número de pixels que a imagem possui na largura, pela altura.
Seu resultado será em milhões de pixels.
49
Dionatan Kaue Patzlaff Garcia - dionatanpatzlaff12@gmail.com - IP: 45.186.91.37
CURS O COMPLETO DE FOTO GRAFIA
Caso você trabalhe com impressões e
ampliações, é essencial levar este ponto em
consideração na hora de escolher o sensor
que se alinha melhor com a sua prática da
fotografia.
Quanto maior o número de pixels em uma
imagem, mais densas são as informações
desta e maior a resolução. A maior resolução
fornece mais detalhes dentro de sua imagem
e permite impressões maiores, com tons mais
suaves, contínuos e com mais precisão de cor.
Fator de corte
Como mencionamos anteriormente, o fator de corte é um dos mais importantes
requisitos utilizados para diferenciar um modelo de sensor do outro.
O fator de corte se refere à capacidade do sensor de capturar a distância focal
correspondente, menor ou maior à objetiva acoplada à câmera.
Por exemplo, o sensor Full Frame captura a totalidade do cenário, enquanto o APS-C
aproxima o objeto um pouco mais, cortando uma área do plano.
Como mencionamos anteriormente, o fator de corte é um dos principais pontos que
diferencia um sensor fotográfico do outro.
Dependendo da sua visão sobre a fotografia, o fator de corte pode ser um ponto
essencial para escolher a câmera e sensor ideais para sua prática.
50
Dionatan Kaue Patzlaff Garcia - dionatanpatzlaff12@gmail.com - IP: 45.186.91.37
O que é este risquinho na câmera?
Se você analisar com cuidado o corpo da sua câmera, pode observar que, ao lado
direito da sapata do flash e ao lado esquerdo do LCD há um pequeno círculo
cortado por um risquinho.
Este símbolo representa o local em que o sensor fotográfico está posicionado no
interior da câmera.
Ele está ali para que a verdadeira distância focal alcançada seja medida, o que não
necessariamente influencia a prática do fotógrafo mas oferece uma informação
interessante ao profissional.
É sempre importante conhecer a sua câmera e seus detalhes ao máximo, sendo
assim, saber o local exato do sensor fotográfico na sua máquina é um dado inter-
essante para adicionar aos seus conhecimentos fotográficos.
Cuidados com o sensor
O sensor fotográfico é composto por uma placa extremamente delicada e sensível.
Por exercer uma função tão essencial na máquina fotográfica, o sensor exige
diversos cuidados para garantir o melhor desempenho e durabilidade do aparelho.
A verdade é que não é necessário disponibilizar muito tempo para manter o seu
sensor em bom estado. Basicamente, apenas é preciso ter muito cuidado para que
a peça não seja exposta a nenhum tipo de sujeira ou resíduo.
Entretanto, caso isso aconteça, nós reunimos algumas dicas que podem te ajudar
a limpar o seu sensor e protegê-lo ainda mais!
51
Dionatan Kaue Patzlaff Garcia - dionatanpatzlaff12@gmail.com - IP: 45.186.91.37
CURS O COMPLETO DE FOTO GRAFIA
Sujeira no sensor
Partículas de poeira ou qualquer outro tipo de sujeira podem causar atritos
com o sensor e interferir no processo de registro das imagens, gerando pontos
desequilibrados de luz ou cor.
Sempre que você se deparar com um problema de pontos de cores irregulares ou
luzes estouradas na sua foto, é recomendado verificar primeiramente o sensor, já
que é um problema que pode ocorrer facilmente.
Se aparecer manchas e pontos escuros nas suas fotos como na imagem abaixo,
provavelmente pode ser sujeira no sensor.
Você pode fazer um teste para saber se o sensor está mesmo sujo, veja o
passo a passo:
1- Coloque o seu diafragma em f/22 bem fechado;
2- Não necessita de foco, pode desligar o AF;
3- Tire uma foto de um papel branco, use o flash da câmera caso tenha;
52
Dionatan Kaue Patzlaff Garcia - dionatanpatzlaff12@gmail.com - IP: 45.186.91.37
Você verá exatamente o que tem de sujeira, deve ser
algo parecido com a imagem abaixo:
Ainda assim, é importante tomar muito cuidado com o sensor fotográfico
e mantê-lo protegido. Por exemplo, caso você faça um ensaio na praia,
evite trocar objetivas em meio ao vento ou à areia, já que os grãos podem
danificar o sensor e estragar suas fotos.
Quando e como limpar?
É essencial escolher um local limpo e bem
iluminado para realizar a limpeza. É preciso ter
uma visão precisa do sensor para evitar que a
peça seja danificada durante a limpeza.
É recomendado não utilizar nenhuma solução
para higienizar o sensor, contando apenas com
o auxílio de um pincel macio ou até mesmo
um borrifador de ar. Mas em alguns casos,
pode-se usar o álcool isopropílico. Cotonetes
também podem ser extremamente úteis
durante a limpeza, mas é preciso ter muito
cuidado, eles podem deixar pelos.
53
Dionatan Kaue Patzlaff Garcia - dionatanpatzlaff12@gmail.com - IP: 45.186.91.37
CURS O COMPLETO DE FOTO GRAFIA
Mesmo não sendo recomendado, caso você queira utilizar um
líquido para limpar o sensor, é essencial nunca deixar a solução tocar
diretamente a peça. Molhe um tecido de microfibras, sempre retirando o
excesso do líquido e evitando que fiapos se prendam no sensor.
Não existe uma regra fixa para a periodicidade da limpeza do sensor, já
que é melhor que ela seja feita poucas vezes pra evitar danos na peça.
Sendo assim, limpar o sensor apenas 2 vezes por mês é o suficiente para
quem usa a câmera com frequência.
Por mais que o processo de limpeza não pareça tão complexo, não é
qualquer líquido ou ferramenta que fará com que seu sensor seja limpo
por completo. Além disso, a técnica precisa ser executada com maestria
para não estragar ou travar seu sensor.
Diante disso, as dicas que demos acima funcionam para que você possa
entender como funciona a limpeza do sensor. Entretanto, o Fotografia
Mais recomenda a busca de um profissional especializado, para que você
possa obter o resultado esperado e não sofrer prejuízos.
Cuidados ao trocar a objetiva
Na hora de trocar a objetiva, o sensor fotográfico acaba exposto, o que pode causar
a entrada de partículas de sujeira no equipamento.
Sendo assim, é preciso tomar muito cuidado na hora de remover e encaixar
novamente a lente, evitando lugares que tenham muito vento e poeira.
Além disso, se a câmera ficará sem objetiva para ser guardada, é importante
encaixar a tampa de proteção e garantir que o sensor fique coberto e protegido.
54
Dionatan Kaue Patzlaff Garcia - dionatanpatzlaff12@gmail.com - IP: 45.186.91.37
Por fim, é possível perceber que o sensor
fotográfico é uma engrenagem mais do que
essencial para manter o processo da captura
de imagens em ação.
Além de existirem em diferentes tipos no
mercado, os sensores também se apresentam
em diversos tamanhos.
Cada um deles traz características sutis, mas
que provocam diferenças perceptíveis nos
seus resultados finais e até mesmo na sua
forma de fotografar.
Neste capítulo, você aprendeu tudo o que
precisava saber sobre esta importante peça
da máquina fotográfica e pode dar mais um
passo para escolher a câmera que esteja
perfeitamente alinhada como a sua visão da
fotografia.
55
Dionatan Kaue Patzlaff Garcia - dionatanpatzlaff12@gmail.com - IP: 45.186.91.37
