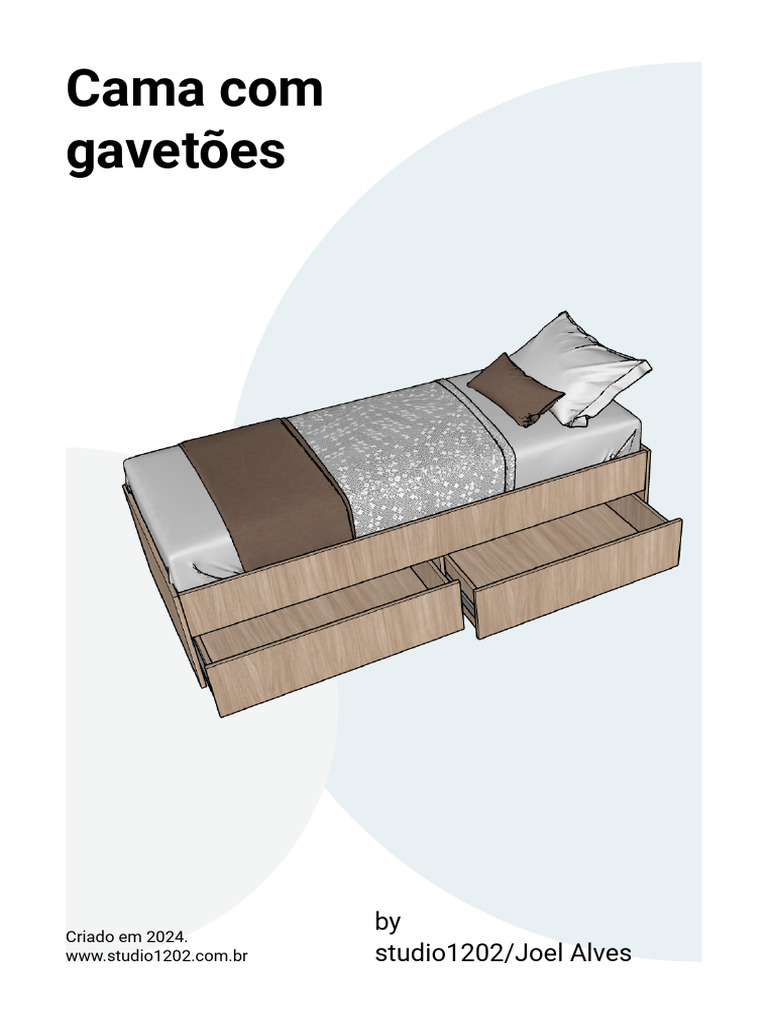

Cama com
gavetões
by
Criado em 2024.
[Link] studio1202/Joel Alves
Sobre o projeto
Cama com
gavetões.
Este é um projeto de uma cama de solteiro
com dois gavetões, projetado para colchões
padrão de 0,78 x 1,88 m. Para a montagem
deste projeto, você pode utilizar diversos tipos
de ferragens, como cantoneiras inteligentes,
sistemas de encaixe para cama, fixação direta
com parafusos convencionais ou até mesmo
dispositivos de montagem como girofix ou VB.
O projeto foi desenvolvido em MDF de 18 mm para
proporcionar maior resistência e durabilidade.
Além disso, podem ser adicionados rodízios ou
sapatas niveladoras para pisos irregulares.
Projeto Cama com gavetões| Pagina 2
Lista de materiais
• Fitas de borda de 22mm • 2 puxadores
• Parafusos de 4,0mm x 40mm • Kit de montagem de cama, cantoneiras
inteligens ou cantoneiras simples
• Parafusos de 4,0mm x 16mm
• cantoneiras tipo cadeirinha
• Parafusos de 4,0mm x 30mm
• Cola PUR
• 2 kits de corrediças T45 de 500mm
Cortes para o Gaveteiro
Lista de cortes - corpo do móvel (MDF 18mm):
• 1 peça de 1900 mm x 200 mm (frente)
• 1 peça de 1900 mm x 450 mm (fundo)
• 2 peças de 836 mm x 450 mm (laterais)
• 1 peça de 818 mm x 350 mm (travessa central)
• 2 peças de 1900 mm x 100 mm (reforço lateral/suporte estrado)
Lista de cortes - gavetas do móvel (MDF 18mm):
• 2 peças de 934 mm x 240 mm (frente de gaveta)
• 4 peças de 530 mm x 180 mm (laterais de gaveta)
• 4 peças de 879 mm x 180 mm (contra frente/fundo de gaveta)
Lista de cortes - gavetas do móvel (MDF 6mm):
• 2 peças de 895 mm x 510 mm (fundo de gaveta)
Lista de cortes - estrado do móvel: (sugestão)
• 6 peças de sarrafos de cedrinho (ou similar) de 25 mm x 50 mm x 800 mm
• 4 peças de sarrafos de pinus de 15 mm x 120 mm x 1850 mm
Projeto Cama com gavetões| Pagina 3
Medidas gerais
Projeto Cama com gavetões| Pagina 4
Manual de montagem
Etapas de montagem
1. Inicie o projeto montando as ripas de suporte do estrado nas laterais da cama. Cole
essas peças a 100 mm da extremidade, utilizando cola PUR e fixando com parafusos de
4 mm x 30 mm.
Projeto Cama com gavetões| Pagina 5
2. Utilize uma serra tico-tico para realizar o corte de encaixe da travessa central, conforme
as medidas do desenho abaixo.
3. Monte as gavetas e, em seguida, instale os trilhos das corrediças no corpo da gaveta.
Projeto Cama com gavetões| Pagina 6
4. Instale os trilhos na base e no topo da cama, assim como na divisória central. Os trilhos
devem ser fixados com a linha de centro a 110 mm da base das peças, lembrando de
deixar um afastamento de 20 mm para embutir a frente da gaveta.
5. Faça a montagem da cama utilizando cantoneiras inteligentes ou dispositivos de
montagem de cama. Caso prefira, você também pode realizar a montagem utilizando
fixação direta com parafusos de 4 mm x 40 mm.
Projeto Cama com gavetões| Pagina 7
6. Instale as gavetas e fixe as frentes das gavetas com parafusos de 4 mm x 30 mm pela
parte interna da gaveta.
7. Para o estrado da cama, você pode utilizar ripas de pinus ou até mesmo uma chapa de
MDF de 15 mm, ou qualquer outro material, apoiando diretamente sobre os suportes
laterais.
Projeto Cama com gavetões| Pagina 8
Fundo das gavetas
Para a fabricação das gavetas foram padronizados os fundos com MDF de 6 mm encaixado
em rasgo de 6mm x 8mm distantes 8mm da borda do MDF para todas as gavetas. Os fundos
contam tambem com folga de 1mm para um perfeito encaixe e ajuste de esquadro.
