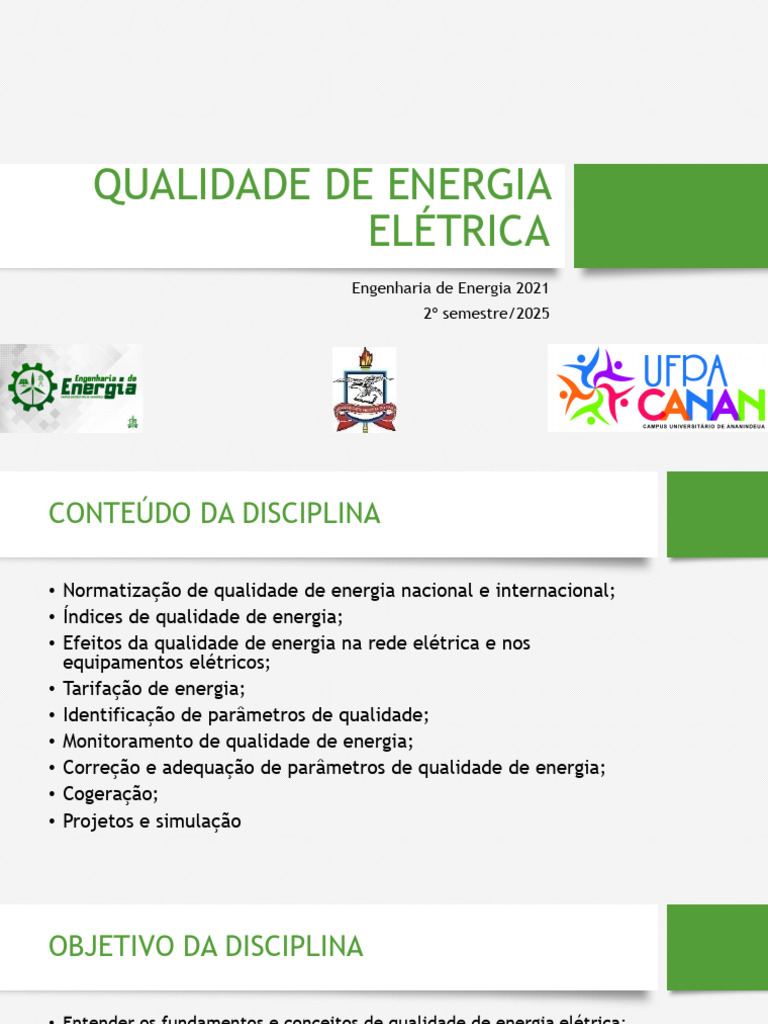

QUALIDADE DE ENERGIA

ELÉTRICA
Engenharia de Energia 2021
2º semestre/2025
CONTEÚDO DA DISCIPLINA

• Normatização de qualidade de energia nacional e internacional;

• Índices de qualidade de energia;
• Efeitos da qualidade de energia na rede elétrica e nos
equipamentos elétricos;
• Tarifação de energia;
• Identificação de parâmetros de qualidade;
• Monitoramento de qualidade de energia;
• Correção e adequação de parâmetros de qualidade de energia;
• Cogeração;
• Projetos e simulação
OBJETIVO DA DISCIPLINA

• Entender os fundamentos e conceitos de qualidade de energia elétrica;

• Conhecer e identificar os diferentes tipos de fenômenos que afetam a
qualidade da energia, como harmônicas, oscilações de tensão,
interrupções e outros;
• Saber como medir os parâmetros da qualidade de energia e interpretar
os índices de classificação;
• Fornecer aos alunos conhecimentos técnicos sobre a qualidade da
energia elétrica em sistemas elétricos de potência;
• Capacitar os alunos a analisar, monitorar e propor soluções para
problemas que afetam a qualidade da energia, como distúrbios e suas
consequências nos equipamentos elétricos.
CONTEÚDO DA AULA DE HOJE

• Introdução.
 INTRODUÇÃO
• O que é qualidade de energia?
• Pode haver definições: depende do ponto de referência.
• Por exemplo, uma concessionária pode definir qualidade de energia como
confiabilidade e apresentar estatísticas demonstrando que seu sistema é
99,98% confiável.
• Um fabricante de equipamento de carga pode definir qualidade de energia
como as características da fonte de alimentação que permitem que o
equipamento funcione corretamente
• A qualidade de energia é, em última análise, uma questão impulsionada pelo
consumidor. Portanto, a seguinte definição de um problema de qualidade de
energia pode ser considerada:
• Qualquer problema de energia manifestado em desvios de tensão, corrente ou
frequência que resulte em falha ou mau funcionamento do equipamento do
cliente.
INTRODUÇÃO

• A Qualidade de Energia Elétrica (QEE) é um conceito que,

embora possa ter diferentes interpretações dependendo do ponto
de vista, foca essencialmente na capacidade do sistema elétrico
de fornecer energia de forma confiável e com parâmetros
adequados para o funcionamento correto dos equipamentos.
INTRODUÇÃO

• Múltiplas Perspectivas
• Para a Concessionária de Energia: Geralmente, a qualidade de energia
é sinônimo de confiabilidade. Elas se preocupam em garantir que o
fornecimento de energia seja constante, com o menor número possível
de interrupções, e dentro dos padrões regulatórios estabelecidos por
órgãos como a ANEEL (Agência Nacional de Energia Elétrica) no Brasil.
• Para o Fabricante de Equipamentos: A qualidade de energia é vista
como as características da rede elétrica que permitem que seus
produtos (eletrodomésticos, máquinas industriais, eletrônicos) operem
conforme o esperado, sem falhas ou danos, e com a máxima eficiência.
• Para o Consumidor Final (Usuário): Esta é a perspectiva mais
importante. Para o usuário, um problema de qualidade de energia é
qualquer desvio nos parâmetros de tensão, corrente ou frequência que
resulta em falha ou mau funcionamento de seus equipamentos.
INTRODUÇÃO

• Ou seja:
• Qualidade de energia elétrica refere-se ao quão adequada a
energia fornecida por um sistema elétrico está para operar
corretamente os equipamentos conectados a ele.
• Envolve uma série de características que afetam o desempenho e
a confiabilidade dos dispositivos elétricos e eletrônicos.
A Qualidade de Energia Elétrica (QEE) é um conceito
que, embora possa ter diferentes interpretações
dependendo do ponto de vista, foca essencialmente na
capacidade do sistema elétrico de fornecer energia de
forma confiável e com parâmetros adequados para o
funcionamento correto dos equipamentos.
INTRODUÇÃO

• Principais aspectos da qualidade de energia:

• Tensão adequada
• A tensão deve permanecer dentro de limites aceitáveis (por exemplo, ±10%
da nominal). Variações significativas podem danificar equipamentos.
• Frequência estável
• No Brasil, a frequência nominal é de 60 Hz. Variações podem afetar motores
e outros equipamentos sensíveis.
• Distorções harmônicas
• Causadas principalmente por cargas não lineares (como fontes chaveadas e
motores eletrônicos). Afetam o desempenho de equipamentos e causam
aquecimento excessivo.
INTRODUÇÃO

• Afundamentos e elevações de tensão (sags e swells)

• Quedas temporárias ou elevações de tensão que podem causar
desligamentos ou falhas de funcionamento.
• Interrupções
• Curto prazo (menos de 1 minuto) ou longas. Afetam a continuidade dos
processos industriais e o funcionamento de sistemas críticos.
• Flicker (cintilação)
• Variações rápidas de tensão perceptíveis em iluminação, causadas por
variações de carga (como motores grandes ligando/desligando).
• Fator de potência
• Idealmente próximo de 1. Um fator de potência baixo indica ineficiência,
aumentando perdas no sistema.
INTRODUÇÃO

• Por que é importante a QEE?

• Segurança e durabilidade dos equipamentos
Baixa qualidade de energia acelera o desgaste e pode queimar
aparelhos.
• Eficiência energética
Má qualidade de energia gera perdas e desperdício de energia.
• Confiabilidade em processos industriais e comerciais
Interrupções ou distorções podem parar linhas de produção,
causando prejuízos.
A ANEEL, através de regulamentações como a Resolução Normativa
ANEEL nº 1000/2021 e o PRODIST (Procedimentos de Distribuição
de Energia Elétrica no Sistema Elétrico Nacional), estabelece os
padrões e indicadores para garantir a qualidade do fornecimento
de energia elétrica no Brasil.
O PRODIST

• O PRODIST – Módulo 8 da ANEEL (Agência Nacional de Energia

Elétrica) trata especificamente da Qualidade da Energia Elétrica
no Sistema Elétrico Brasileiro.
• Ele estabelece os critérios, padrões e procedimentos que devem
ser seguidos pelas concessionárias e consumidores para garantir
uma energia de boa qualidade.
• O que é o PRODIST?
• PRODIST significa Procedimentos de Distribuição de Energia
Elétrica no Sistema Elétrico Nacional. É um conjunto de regras
normativas elaboradas pela ANEEL que padroniza a forma como a
energia é distribuída no Brasil.
O PRODIST

• Foco do Módulo 8: Qualidade da Energia

• Objetivo:
• Definir os padrões de desempenho da energia elétrica fornecida
pelas distribuidoras e os limites de variação aceitáveis para os
seguintes aspectos:
O PRODIST

• Principais componentes do Módulo 8

• 1. Qualidade da Tensão
• Níveis de tensão: limites admissíveis de variação da tensão
nominal (geralmente ±10%).
• Afundamentos e elevações de tensão: limites e frequências
toleráveis.
• Interrupções:
• Interrupções Longas (> 3 minutos)
• Interrupções Curtas (≤ 3 minutos)
• Interrupções Temporárias (com duração de até alguns segundos)
O PRODIST

• 2. Distorção Harmônica Total (THD)

• Estabelece os limites máximos de distorções harmônicas na
tensão.
• Isso é importante para a operação segura e eficiente de
equipamentos eletrônicos.
• 3. Flicker
• Limita a variação rápida e perceptível da tensão (cintilação), que
pode causar desconforto visual e problemas em equipamentos
sensíveis.
O PRODIST

• 4. Frequência
• No Brasil, deve manter-se em torno de 60 Hz. O módulo especifica
os limites de variação aceitável.
• 5. Monitoramento
• As distribuidoras devem monitorar continuamente a qualidade da
energia fornecida.
• Exige instalação de registradores de perturbações em pontos
estratégicos da rede.
O PRODIST

• 6. Indicadores de Continuidade
• DEC (Duração Equivalente de Interrupção por Unidade
Consumidora)
• FEC (Frequência Equivalente de Interrupção por Unidade
Consumidora)
Esses indicadores medem o desempenho das distribuidoras e são
usados para fins de fiscalização e penalização.
O PRODIST

• Responsabilidades
• Das Concessionárias:
• Garantir que os padrões de qualidade sejam cumpridos.
• Monitorar e reportar os indicadores à ANEEL.
• Manter a rede em condições adequadas.

• Dos Consumidores:
• Comunicar falhas ou distúrbios.
• Instalar equipamentos de correção de fator de potência e
proteção interna quando necessário.
O PRODIST

• Penalizações
• Se os padrões do Módulo 8 forem descumpridos, as distribuidoras
podem sofrer penalidades financeiras, incluindo:
• Compensações automáticas na fatura dos consumidores.
• Redução da remuneração regulatória.
• Sanções administrativas.
O PRODIST – MÓDULO 8

• Normas relacionadas
• NBR 5410 (Instalações Elétricas de Baixa Tensão)
• IEEE 519 (Limites de Harmônicas – referencial técnico)
O PRODIST – MÓDULO 8

• SEÇÃO 8.0 – INTRODUÇÃO

• 1 OBJETIVO
• 1.1 Estabelecer os procedimentos relativos à qualidade da energia
elétrica - QEE, abordando:
• a qualidade do produto
• a qualidade do serviço prestado
• a qualidade do tratamento de reclamações
O PRODIST – MÓDULO 8
• 1.2 Para a qualidade do produto, este módulo define a
terminologia e os indicadores, caracteriza os fenômenos,
estabelece os limites ou valores de referência, a metodologia de
medição, a gestão das reclamações relativas à conformidade de
tensão em regime permanente e às perturbações na forma de
onda de tensão e os estudos específicos de qualidade da energia
elétrica para fins de acesso aos sistemas de distribuição.
• 1.3 Para a qualidade do fornecimento de energia elétrica, este
módulo estabelece a metodologia para apuração dos indicadores
de continuidade e dos tempos de atendimento a ocorrências
emergenciais, definindo padrões e responsabilidades.
• 1.4 Para a qualidade do tratamento de reclamações, este módulo
estabelece a metodologia de cálculo dos limites do indicador de
qualidade comercial FER.
O PRODIST – MÓDULO 8

• 2 ABRANGÊNCIA
• 2.1 Os procedimentos de qualidade da energia elétrica definidos neste
módulo devem ser observados por:
• a) consumidores com instalações conectadas em qualquer classe de
tensão de distribuição;
• b) centrais geradoras;
• c) distribuidoras;
• d) agentes importadores ou exportadores de energia elétrica;
• e) transmissoras detentoras de Demais Instalações de Transmissão – DIT;
• f) Operador Nacional do Sistema Elétrico – ONS
O PRODIST – MÓDULO 8

• Obs.: 2.2 Os procedimentos de qualidade da energia elétrica

definidos neste módulo se aplicam aos atendimentos realizados
por Microssistema Isolado de Geração e Distribuição de Energia
Elétrica – MIGDI e Sistemas Individuais de Geração de Energia
Elétrica com Fontes Intermitentes – SIGFI, exceto o que estiver
disposto em Resolução específica.
• 2.3 As centrais geradoras que se conectam às Demais Instalações
de Transmissão – DIT ou às instalações sob responsabilidade de
distribuidora em nível de tensão superior a 69 kV ou celebram
Contrato de Uso do Sistema de Transmissão – CUST devem também
observar o disposto nos Procedimentos de Rede.
O PRODIST – MÓDULO 8

• CONTEÚDO
• O módulo é composto de três (quatro) seções:
• a) Seção 8.0 - INTRODUÇÃO;
• b) Seção 8.1 - QUALIDADE DO PRODUTO: define a terminologia,
caracteriza os fenômenos e estabelece os indicadores e limites ou
valores de referência relativos à conformidade de tensão em regime
permanente e às perturbações na forma de onda de tensão;
• c) Seção 8.2 - QUALIDADE DO SERVIÇO: define os conjuntos de unidades
consumidoras, estabelece as definições, os limites e os procedimentos
relativos aos indicadores de continuidade e dos tempos de atendimento;
• d) Seção 8.3 - QUALIDADE DO TRATAMENTO DE RECLAMAÇÕES: estabelece
a metodologia de cálculo dos limites do indicador de qualidade
comercial FER (FREQUÊNCIA EQUIVALENTE DE RECLAMAÇÃO).
QUALIDADE DO PRODUTO

• QUALIDADE DO PRODUTO
• 1 OBJETIVO
• 1.1 Tratar os seguintes fenômenos da qualidade do produto em regime
permanente ou transitório:
• a) Permanente b) Transitório
• tensão em regime permanente; • variações de tensão de curta duração -
• fator de potência; VTCD;
• harmônicos;
• desequilíbrio de tensão;
• flutuação de tensão;
• variação de frequência.
QUALIDADE DO PRODUTO

• 1.2 Definir os fenômenos da qualidade do produto, estabelecendo

os seus indicadores e o seus valores de referência ou limites.
• 1.3 Estabelecer aspectos relacionados à instrumentação e à
metodologia de medição dos fenômenos da qualidade do produto.
• 1.4 Definir procedimento para a gestão das reclamações dos
acessantes sobre problemas relacionados à qualidade do produto.
• 1.5 Descrever os estudos sobre a qualidade do produto para fins
de acesso aos sistemas de distribuição.
CONTEÚDO DA PRÓXIMA AULA

• Índices de qualidade de energia

• PRODIST – Módulo 8
• Qualidade do Produto
