Tutorial Arc Toolbox 1

Utilizando algumas ferramentas do

Arc Toolbox
O Arc Toolbox é um kit de ferramentas que possui
diversas finalidades, como por exemplo, criar, copiar,
colar, renomear e/ou deletar shapefiles sem utilizar o Arc
Catalog.

A seguir um passo a passo de como utilizar algumas das

ferramentas do Arc Toolbox.

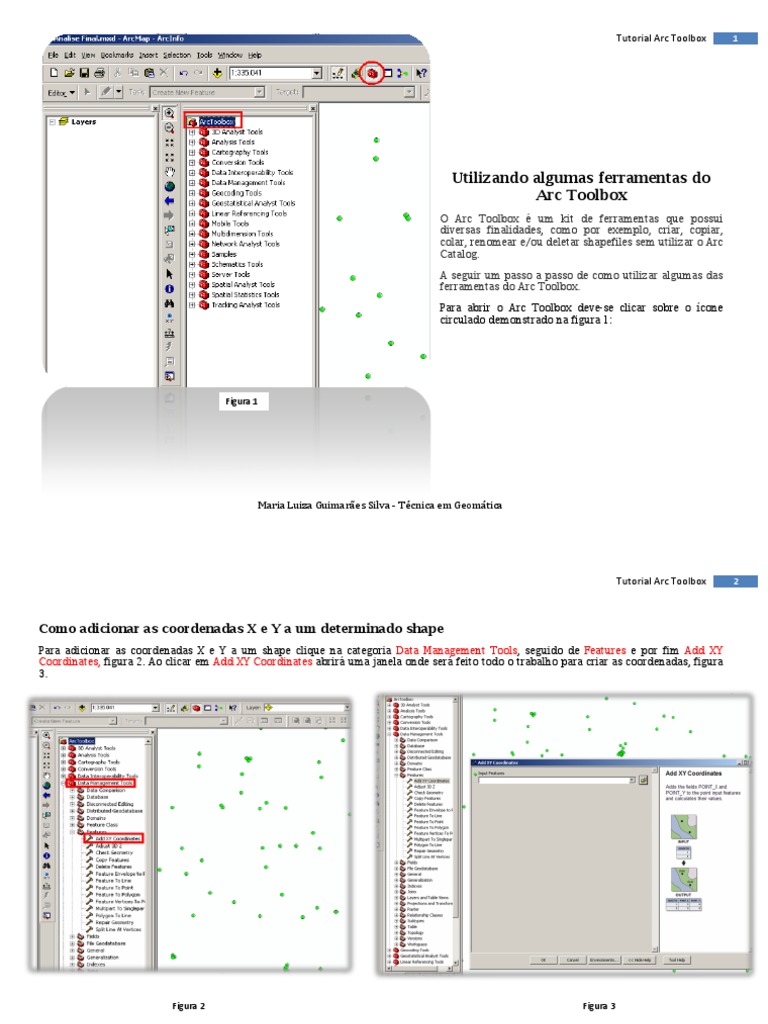

Para abrir o Arc Toolbox deve-se clicar sobre o ícone

circulado demonstrado na figura 1:

Figura 1

Maria Luiza Guimarães Silva - Técnica em Geomática

 Tutorial Arc Toolbox 2

Como adicionar as coordenadas X e Y a um determinado shape

Para adicionar as coordenadas X e Y a um shape clique na categoria Data Management Tools, seguido de Features e por fim Add XY
Coordinates, figura 2. Ao clicar em Add XY Coordinates abrirá uma janela onde será feito todo o trabalho para criar as coordenadas, figura
3.

Figura 2 Figura 3

Maria Luiza Guimarães Silva - Técnica em Geomática

 Tutorial Arc Toolbox 3

Em input features selecione o shape ao qual deseja adicionar as colunas referentes às coordenadas do ponto x e do ponto y, figura 4, e
clique em OK. Aparecerá uma janela indicando o procedimento, ao finalizar clique em Close. Pronto, duas colunas foram criadas na tabela
de atributos com as coordenadas, figura 5.

Figura 4 Figura 5

Maria Luiza Guimarães Silva - Técnica em Geomática

 Tutorial Arc Toolbox 4

Como unir dois shapes em um único shape

Para unir dois shapes em um único shape será utilizada a ferramenta Merge da categoria General do Arc Toolbox. Ao clicar em Merge
aparecerá a janela referente à ferramenta em questão, figura 6.

Figura 6

Maria Luiza Guimarães Silva - Técnica em Geomática

 Tutorial Arc Toolbox 5

Em Input Datasets serão selecionados os shapes que serão unidos, você pode selecioná-los clicando na seta no fim da barra ou clicando na
pasta amarela e selecioná-los em seus diretórios. O quadro abaixo de Input Datasets informa quais foram os shapes selecionados, se
desejar apagar algum dos shapes adicionados basta selecioná-lo e clicar no ícone (X) a direita do quadro. Em Output Dataset você deverá
informar a pasta em que deseja salvar o novo shape e com qual nome deseja salvá-lo. No campo Field Map aparecerá os atributos que
estarão na tabela de atributos do novo shape. Se desejar modificar ou excluir algum dos atributos basta selecioná-lo e clicar nos ícones (+)
ou (X) respectivamente. Ao concluir a operação será criado um novo shape com todos os dados dos dois shapes e os originais não serão
modificados.

Um detalhe muito importante,

esta ferramenta só une shapes
que possuírem o mesmo formato,
ou seja, shape de ponto com
shape de ponto, shape de linha
com shape de linha ou shape de
polígono com shape de polígono.

Figura 7
