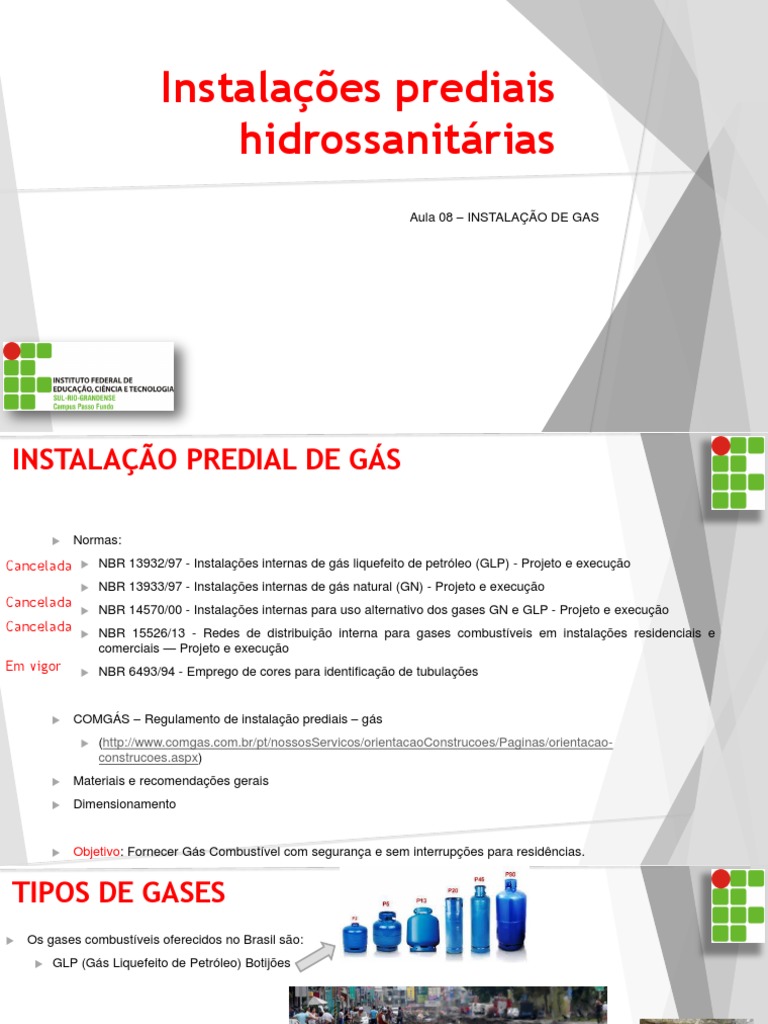

Instalações prediais

hidrossanitárias
Aula 08 – INSTALAÇÃO DE GAS
INSTALAÇÃO PREDIAL DE GÁS

 Normas:

Cancelada  NBR 13932/97 - Instalações internas de gás liquefeito de petróleo (GLP) - Projeto e execução
 NBR 13933/97 - Instalações internas de gás natural (GN) - Projeto e execução
Cancelada
 NBR 14570/00 - Instalações internas para uso alternativo dos gases GN e GLP - Projeto e execução
Cancelada  NBR 15526/13 - Redes de distribuição interna para gases combustíveis em instalações residenciais e
comerciais — Projeto e execução
Em vigor  NBR 6493/94 - Emprego de cores para identificação de tubulações

 COMGÁS – Regulamento de instalação prediais – gás

 (http://www.comgas.com.br/pt/nossosServicos/orientacaoConstrucoes/Paginas/orientacao-
construcoes.aspx)
 Materiais e recomendações gerais
 Dimensionamento

 Objetivo: Fornecer Gás Combustível com segurança e sem interrupções para residências.
TIPOS DE GASES
 Os gases combustíveis oferecidos no Brasil são:
 GLP (Gás Liquefeito de Petróleo) Botijões

 GN (Gás Natural)

 GNV (Gás Natural Veicular)

www.anp.gov.br
TIPOS DE GASES
 Os gases combustíveis oferecidos no Brasil são:
 GN (Gás Natural)

Aquele que, no reservatório geológico, se encontra dissolvido no

petróleo ou sob a forma de uma capa de gás. Neste caso,
Associado normalmente privilegia-se a produção inicial do óleo,
utilizando-se o gás para manter a pressão do reservatório.

Aquele que está livre do óleo e da água no reservatório; sua

Não associado concentração é predominante na camada rochosa, permitindo a
produção basicamente de gás natural.

www.anp.gov.br
TIPOS DE GASES
 Os gases combustíveis oferecidos no Brasil são:
 GNV (Gás Natural Veicular)
 O Gás Natural Veicular (GNV) é uma mistura
combustível gasosa, proveniente do gás natural ou
do biometano, destinada ao uso veicular e cujo
Gas Natural componente principal é o metano. Os cilindros de
armazenamento de GNV são dimensionados para
suportar a alta pressão à qual o gás é submetido.
Na revenda, a máxima pressão é limitada em 22,0
MPa. A qualidade do GNV é a mesma conferida
para o GN.
Biometano  Do ponto de vista ambiental, social e econômico, o
gás natural parece ser a melhor solução disponível
atualmente para o transporte sustentável. O uso de
GNV traz uma redução direta na emissão de gases
de efeito estufa e emissões regulamentadas
usando praticamente os mesmos tipos de veículos
na estrada.

www.anp.gov.br
TIPOS DE GASES
 Os gases combustíveis oferecidos no Brasil são:
 GLP (Gás Liquefeito de Petróleo) Botijões

Petrobras
NBR 15526 - Redes de distribuição interna para gases
combustíveis em instalações residenciais e comerciais —
Projeto e execução
Definições
 3.29 recomenda - expressão utilizada para indicar que entre várias possibilidades uma é mais
apropriada, sem com isto excluir outras, ou que um certo modo de proceder é preferível, mas não
necessariamente exigível, ou ainda, na forma negativa, outra possibilidade é desaconselhável,
mas não proibida.
 3.30 rede de distribuição interna - conjunto de tubulações, medidores, reguladores e válvulas, com
os necessários complementos, destinados à condução e ao uso do gás, compreendido entre o
limite de propriedade até os pontos de utilização, com pressão de operação não superior a 150
kPa (1,53 kgf/cm²)
Documentação

 Para a rede de distribuição interna recomenda-se que sejam providenciados, pelo seu
responsável, os seguintes documentos:
 a) projeto e memorial de cálculo, incluindo isométrico da rede, identificação dos materiais,
diâmetro e comprimento da tubulação, tipo e localização de válvulas e acessórios, tipo de gás a
que se destina;
 a) atualização do projeto conforme construído (“as built”);

As Built é uma expressão inglesa que significa

 b) laudo do ensaio de estanqueidade; “como construído”.
 c) registro de liberação da rede para utilização em carga;
 d) anotação de responsabilidade técnica (ART) de elaboração do projeto, da execução da
instalação e do ensaio de estanqueidade;
 e) anotação de responsabilidade técnica (ART) de inspeção ou manutenção (modificação e
extensão de instalação), quando houver.
Tubos
Para a execução da rede de distribuição interna
 a) tubos de condução de aço-carbono, com ou sem costura, conforme
ABNT NBR 5580 no mínimo classe média, ABNT NBR 5590 no mínimo
classe normal, API 5-L grau A com espessura mínima correspondente a
SCH40 conforme ASME/ANSI B36.10M;

 b) tubos de condução de cobre rígido, sem costura, conforme ABNT NBR

13206;

 c) tubo de condução de cobre flexível, sem costura, classes 2 ou 3,

conforme ABNT NBR 14745;

 d) tubo de condução de polietileno (PE80 ou PE100), para redes

enterradas conforme ABNT NBR 14462, somente utilizado em trechos
enterrados e externos às projeções horizontais das edificações
Conexões / Elementos para interligação / Válvulas
de bloqueio / Reguladores de pressão

ADAPTADOR FIXO FEMEA

LUVA TEE JOELHO

VÁLVULA SEGURANÇA VÁLVULA ESFERA

ADAPTADOR FIXO MACHO
Levantamento de consumo de gás

 Deve ser levantado o perfi l de consumo de gás, com relação aos aparelhos a gás a serem
utilizados, de forma a se determinar o consumo máximo instantâneo da rede de distribuição
interna.
 Para efeito do estabelecimento do consumo máximo instantâneo, deve ser considerado o poder
calorífico inferior (PCI).
 Pode ser também considerada eventual simultaneidade dos consumos na rede de distribuição
interna, bem como previsão para aumento de demanda futura.
Observar

 a) disponibilidade e flexibilidade de fornecimento de gás combustível atual e futuro (levantar junto às empresas
autorizadas a distribuir gás as regiões nas quais diversos tipos de gases estarão disponíveis para os consumidores, e
dimensionar a rede de distribuição para esta condição);
 b) previsão para acréscimo de demanda associado aos aparelhos a gás combustível (analisar a possibilidade de projetar
a rede para outros aparelhos a gás frente às características sociais, climáticas, de costumes e outros);
 c) existência de legislação local referente à instalação de rede e uso de gases combustíveis (aplicar as exigências das
legislações locais nos projetos, construção e operação).

 A pressão da rede de distribuição interna dentro das unidades habitacionais deve ser limitada a 7,5 kPa.

PCI Densidade relativa ao ar

GN 8.600 kcal/m³ 0,6
GLP 24.000 kcal/m³ 1,8
Considerar

 a) perda de carga máxima admitida para trecho de rede que alimenta diretamente um aparelho a gás: 10%
da pressão de operação, devendo ser respeitada a faixa de pressão de funcionamento do aparelho a gás;

 b) perda de carga máxima admitida para trecho de rede que alimenta um regulador de pressão: 30% da
pressão de operação, devendo ser respeitada a faixa de pressão de funcionamento do regulador de
pressão;

 c) velocidade máxima admitida para a rede: 20 m/s

Condições gerais
Permitido Negado
a. aparente (instalada com elementos  a) duto em atividade (ventilação de ar-condicionado,
adequados); produtos residuais, exaustão, chaminés etc.);
b. embutida em paredes ou muros; (recomenda-  b) cisterna e reservatório de água;
se evitar percursos horizontais ao longo dos
 c) compartimento de equipamento ou dispositivo
mesmos);
elétrico (painéis elétricos, subestação, outros);
c. enterrada.
 d) depósito de combustível inflamável;
 e) elementos estruturais (lajes, pilares, vigas);
 f) espaços fechados que possibilitem o acúmulo de
gás eventualmente vazado;
 g) poço ou vazio de elevador.

 É proibida a utilização de tubulações de gás como

condutor ou aterramento elétrico.
Condições gerais

a. Aparente

b. Embutida em paredes ou muros

a. Pode atravessar elementos estruturais, desde que não exista
o contato entre a tubulação e os elementos estruturais

c. Enterrada
a. Afastamento de 0,30m de tubulações e estruturas
b. 0,30m locais não sujeitos a tráfego de veículos, em zonas
ajardinadas ou sujeitas a escavações
c. 0,50m locais sujeitos a tráfego de veículos
d. 5,00m entrada de energia elétrica
Ex - Dimensionamento –
levantamento do consumo

1º Equipamentos

2º Localização medidor
 Pressão de entrada A
2,74 kPa

B’

B
C’

E D C
D’ Coluna 1 – Nomear os trechos

Coluna 2 – Determinar a potencia computada

Dimensionamento –
levantamento do consumo
Equipamento Potência

Fogão 6 bocas com forno 11.000 kcal/h

Aquecedor de passagem 22.000 kcal/h

15l/min

Lareira a gás 7.000 kcal/h

Aquecedor de Ambiente 2.730 kCal/h

a Gás
 Fator de
Dimensionamento – Fator de simultaneidade
simultaneidade

Coluna 3 – Transformar em kcal/min

Coluna 4 – Determina o fator de simultaneidade
Dimensionamento –
levantamento do consumo
Coluna 5 – Calcula a potencia adotada

Nota: Para uma unidade habitacional não se aplica o

fatos de simultaneidade, portanto a potencia adotada é
igual a potencia computada.

Coluna 6 – Determina a vazão

𝐴
Nota: Pode ser determinado a vazão pelo fabricante e 𝑄=
ou determinada pela formula. 𝑃𝐶𝐼
5.1.6.7 Adotar um diâmetro interno inicial (D) para determinação do comprimento equivalente total (L) da
tubulação considerando-se os trechos retos somados aos comprimentos equivalentes de conexões e válvulas de
acordo com informações dos fabricantes.

Distribuição 22mm A
Pontos de uso 15mm BB’
AB
1 Tee saída lateral
Coluna 7 – Medir no projeto 1 joelho 90
2 joelho 90
1 RG
Coluna 10 – Medir no projeto B’ 1 RG

CC’
1 Tee saída lateral
2 joelho 90
DE
1 RG
1 Tee Passagem direta B
2 joelho 90 BC
C’
1 RG 1 Tee passagem direta

CD Coluna 8 – Peças especiais e

E D C 1 Tee passagem direta comprimento equivalente
D’
DD’
1 Tee saída lateral
2 joelho 90
1 RG
Coluna 8 – Peças especiais e
comprimento equivalente

Coluna 9 – Comprimento total

Coluna 11 – Determinar o diâmetro

inicial

Coluna 12 – Diâmetro Interno

Dimensionamento –
levantamento do consumo
Coluna 13 – Perda de carga de operação (USO)

Δ𝑃 = 𝑃𝐴 − 𝑃𝐵
𝑄1,82
𝐺𝐿𝑃 𝑃𝐴 − 𝑃𝐵 = 2273 . 𝑆 . 𝐿 . 4,82 [𝑘𝑃𝑎]
𝐷
0,5
𝐻 . 𝐷4,8
𝐺𝑁 𝑄0,9 = 0,0222 . [𝑘𝑃𝑎]
𝑆 0,8 . 𝐿

Coluna 14 – Variação de pressão nos trechos verticais

∆𝑃 = 1,318 . 10−2 . 𝐻 . 𝑆 − 1 [𝑘𝑃𝑎]

𝐺𝐿𝑃 𝐺𝑁
Dimensionamento –
levantamento do consumo
Coluna 15 – Perda de carga total = coluna 13 + coluna 14

Coluna 16 – Pressão de entrega depois do medidor Coluna 17 – Coluna 16 – coluna 15

Coluna 18 – Pressão manométrica de operação

Perda de carga máxima admitida para trecho de rede que alimenta diretamente um aparelho a gás: 10 %
da pressão de operação, devendo ser respeitada a faixa de pressão de funcionamento do aparelho a gás;

Coluna 19 – Transformar kPa em kgf/m² 1 kPa = 101,971621298 kgf/m²

Coluna 20 – Cálculo de velocidade

𝑉 = 354 . 𝑄 . 𝑃 + 1,033 −1 . 𝐷 −2 [𝑚/𝑠]

Determinar o tipo de rede de distribuição
