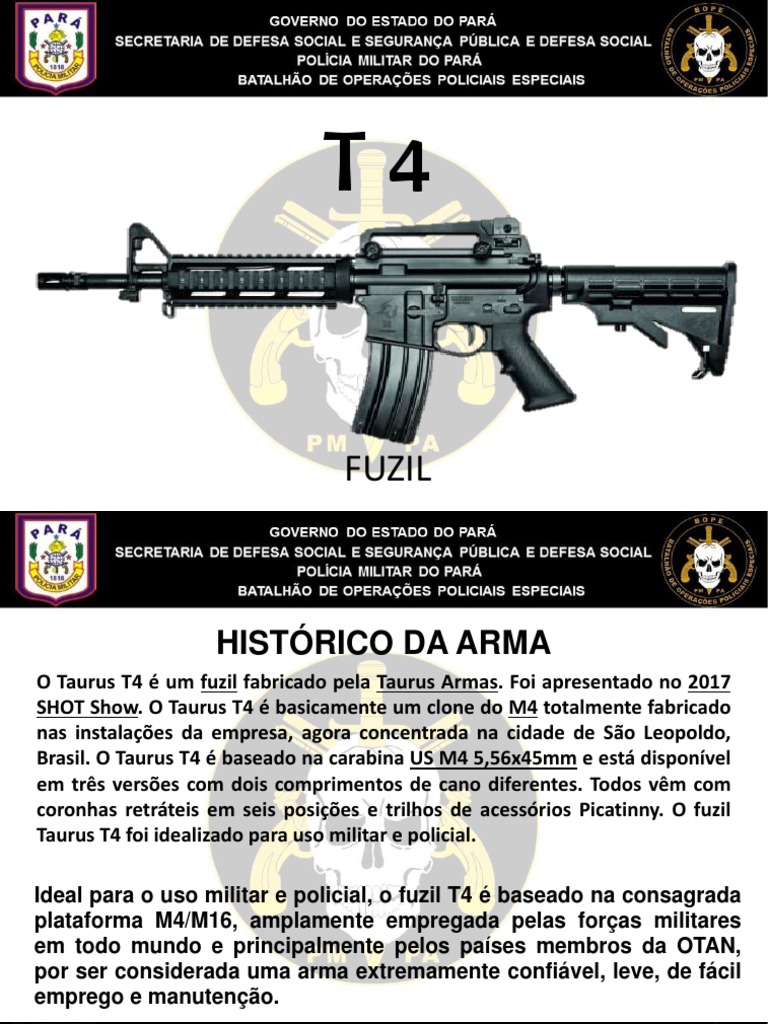

T4

FUZIL
 HISTÓRICO DA ARMA
O Taurus T4 é um fuzil fabricado pela Taurus Armas. Foi apresentado no 2017
SHOT Show. O Taurus T4 é basicamente um clone do M4 totalmente fabricado
nas instalações da empresa, agora concentrada na cidade de São Leopoldo,
Brasil. O Taurus T4 é baseado na carabina US M4 5,56x45mm e está disponível
em três versões com dois comprimentos de cano diferentes. Todos vêm com
coronhas retráteis em seis posições e trilhos de acessórios Picatinny. O fuzil
Taurus T4 foi idealizado para uso militar e policial.

Ideal para o uso militar e policial, o fuzil T4 é baseado na consagrada

plataforma M4/M16, amplamente empregada pelas forças militares
em todo mundo e principalmente pelos países membros da OTAN,
por ser considerada uma arma extremamente confiável, leve, de fácil
emprego e manutenção.
O M16, oficialmente designado Rifle, Calibre 5.56 mm, M16, é uma
família de fuzis militares adaptados do Arma Lite AR-15 para as
forças armadas norte-americanas. O M16 original foi um fuzil
de fogo seletivo, 5.56×45mm com um carregador de 20 cartuchos.
Em 1964, o M16 entrou em serviço pelos militares dos EUA e no ano
seguinte foi implantado em operações de guerra na selva durante
a Guerra do Vietnã. Em 1969, o M16A1 substituiu o M14 para se
tornar o fuzil de serviço padrão dos militares dos EUA. As melhorias
do M16A1 incluem um parafuso-assistência, furo cromado e um
novo carregador de 30 cartuchos.
Em 1983, o USMC adotou o M16A2 e o Exército dos EUA adotou-o em 1986. O
M16A2 dispara o cartucho melhorado 5.56×45mm NATO (M855/SS109) e tem
uma nova mira traseira ajustável, defletor de caixa, cano pesado, guarda-mão
melhorado, punho de pistola e coronha, bem como um seletor de fogo somente
em semiautomático e rajadas de três tiros. Adotado em 1998, o M16A4 é a
quarta geração da série M16. É equipado com uma alça de transporte removível e
trilho Picatinny para montagem óptica e outros dispositivos auxiliares.
O M16 também tem sido amplamente adotado por outros militares ao redor do
mundo. A produção total mundial de M16 foi de aproximadamente 8 milhões,
tornando a arma de fogo mais produzida desse calibre 5.56mm. O Exército dos
EUA substituiu amplamente o M16 nas unidades de combate de linha de frente
por uma versão mais curta e mais leve, a carabina M4.
A carabina M4 é uma variante mais curta e mais leve do rifle de assalto M16A2. A M4 é
uma carabina alimentado com carregador, operado à gás por impacto direto, refrigerado
a ar, 5.56×45mm NATO. Tem um cano de 14,5 in (368 mm) e uma soleira telescópica.

A carabina M4 é amplamente usada pelas Forças Armadas dos Estados Unidos e está
substituindo em grande parte o rifle M16 nas unidades de combate do Exército dos
Estados Unidos e do Corpo de Fuzileiros Navais dos Estados Unidos como a principal
arma de infantaria e rifle de serviço.

A M4 também é capaz de montar os lançadores de granadas M203 e M320. O passo

distintivo em seu cano é para montar o M203 com o hardware padrão. O M4 é capaz de
disparar em modos semiautomáticos e rajada de três cartuchos (como o M16A2 e
M16A4), enquanto o M4A1 é capaz de disparar em modos semiautomático e totalmente
automático (como o M16A1 e o M16A3).
 VÉRTICE DE MIRA
CORONHA AJUSTÁVEL

MASSA DE MIRA CAIXA DA CULATRA

RETÉM DO
FERROLHO

SELETOR DE TIRO
E
SEGURANÇA PUNHO
 CONJUNTO ALCA DE MIRA TRASEIRA
QUADRAIL SUPERIOR

BOTÃO FORÇADOR JANELA DE EJEÇÃO

QUEBRA-CHAMA
CJ TAMPA DA JANELA
DE EJEÇÃO

ENGATE FRONTAL
DA
BANDOLEIRA

QUADRAIL INFERIOR

TECLA TELESCÓPICA GATILHO

PINO DE DESMONTAGEM
ENGATE TRASEIRO FRONTAL
DA
PINO DE DESMONTAGEM CARREGADOR
BANDOLEIRA
TRASEIRO
 ESPECIFICAÇÕES
MODELO: T4
CALIBRE: 5.56 NATO
OPERAÇÃO: Por aproveitamento direto de gases, trancamento
rotativo mecânico
CAPACIDADE DO CARREGADOR: 30 cartuchos
EJEÇÃO: Janela do lado direito
GUARDA MÃO: Confeccionado em alumínio com quadril fixo padrão
MIL- STD – 1913.
 ESPECIFICAÇÕES
PESO: Com carregador: 2.975 kg
Sem carregador: 3.184 kg

CANO: Comprimento 11,5¨= 292,1 mm.

RAIAS: 6 dextrogiras.
PESO DE RAIA: 1:7
MATERIAL: Aço Inox.

COMPRIMENTO TOTAL: 705 mm com coronha recolhida

800 mm com coronha estendida.
MIRAS
MASSA: Ajustável em elevação
VÉRTICE: Ajustável em direção e elevação (alça de transporte destacável).
 ESPECIFICAÇÕES
TECLA SELETORA:
SAFE: Segurança
FIRE: Tiro a Tiro.
AUTO: Rajada.
SISTEMA DE FUNCIONAMENTO: Semi-automático e Automático
OUTROS:
Trilho para acessórios padrão Picatinny MIL-STD 1913 integral à caixa da culatra
superior
Carregador adicionais
Bandoleira
Kit de Limpeza
 MIRAS

A alça de mira possui dupla abertura. Utilize a abertura maior para alvos de distância normal
(0 a 200 m) e a abertura menor para alvos de longa distância (200 a 600 m).
 MIRAS

Traseira
Ajuste de elevação
Ajuste de direção
 FRONTAL

Pressione o retentor da massa de

mira e girando a mesma no sentido
horário ou anti-horário

MASSA DE MIRA
CONJUNTO DE ALAVANCA DE MANEJO

Trava da alavanca de manejo

BOTÃO FORÇADOR
TAMPA DA JANELA DE EJEÇÃO
CORONHA AJUSTÁVEL (TELESCÓPICA)

tecla telescópica
CONJUNTO SUPORTE DA MASSA DE MIRA
QUEBRA CHAMA - STANAG
(COMPENSADOR)
ALÇA DE TRANSPORTE E DEFLETOR
MONTAGEM E DESMONTAGEM
DESMONTAGEM
Retire o carregador pressionando o retém.
Executar dois golpes de segurança e pressionar o retém do ferrolho para ficar aberta
Verificação visual e tátil da câmara.
Após inspeção, fechar o ferrolho, através do acionamento do retém do ferrolho ou puxando a
alavanca de manejo completamente e soltando-a para voltar com a ação da mola recuperadora.
Empurrar opino de desmontagem traseiro até o seu limite, podendo ser utilizada
uma munição para auxilio.
Girar a parte superior conforme indicado na figura, para ter acesso a caixa do mecanismo,
conjunto ferrolho e impulsor do ferrolho.
Liberando a trava da alavanca de manejo, puxar a alavanca e o Conjunto ferrolho para fora da arma.
Retire a alavanca de manejo da arma.
CONJUNTO IMPULSOR FERROLHO

CAIXADA CULATRA SUPERIOR

CONJUNTO ALAVANCA DE MANEJO

CAIXA DO MECANISMO T4 – FAT - AUTO

 DESMONTAGEM DO CONJUNTO IMPULSOR DO FERROLHO:

Remover o contra pino do percussor (Pode utilizar a ponta de uma munição para a remoção).
Remover o percussor.
Com o ferrolho em posição de recuo, girar o pino came conforme a figura possibilitando sua
remoção;
Remover o ferrolho
IMPULSOR DO FERROLHO

PERCUSSOR

PINO CAME

FERROLHO
CONTRA PINO DO PERCUSSOR
FUZIL DESMONTADO
 DESMONTAGEM DO FERROLHO

Com os dedos exerça pressão contra o extrator para possibilitar a retirada do pino do extrator
(A ponta de um projetil ou o contra pino do percussor pode ser utilizado para empurrar o pino)
Remova o extrator juntamente com a mola e o inserto de borracha.
 PINO DO EXTRATOR
FERROLHO

PINO CAME
EXTRATOR

CONTRA PINO DO PERCUSSOR

MOLA DO EXTRATOR

INSERTO DA MOLA DO EXTRATOR

IMPULSOR DO FERROLHO

PERCUSSOR

Conjunto desmontado.
MONTAGEM
Introduzir o ferrolho no conjunto ferrolho
Introduzir o pino came no orifício em formato em “came” do conjunto ferrolho
Introduzir o percussor no conjunto ferrolho
Introduzir o contra pino do percussor no conjunto ferrolho
Encaixar a alavanca de manejo na caixa da culatra.
Encaixar o conjunto impulsor do ferrolho na alavanca de manejo.
Introduzir o conjunto impulsor ferrolho juntamente com a alavanca de manejo na caixa da culatra
até travar.
Fechar a caixa da culatra com o cano apontado para baixo, evitando assim que o conjunto do
ferrolho se desloque;
Com a caixa da culatra completamente fechada, empurrar o pino de desmontagem até travar.
Ciclar o conjunto ferrolho, verificando a correta montagem do conjunto.
 ATENÇÃO

Em armas FULL-AUTO se o seletor de tiro estiver em FULL-AUTO a arma não chegará a posição de
encaixe do pino de travamento traseiro, impossibilitando seu fechamento. A tecla seletora deve
estar em SAFE ou SEMI dependendo da posição do cão
O GRIP DO GUARDA MÃO
O GRIP DO GUARDA MÃO ENCAXAR NO TRILHO PICATINNY
 SELETOR DE TIROS

SAFE: Segurança

SEMI: Intermitente

AUTO: Automático (cadência:

aproximadamente 650-900
tiros/min)
Trilho de Picatinny
Trilho de Picatinny é um suporte usado em algum a fim fornecer uma
plataforma de montagem estandardizada para e outros acessórios
como LUZES TÁTICAS e que avista os módulos. O padrão foi publicado
primeiramente pelo Arsenal De Picatinny e carrega o título oficial MIL-
STD-1913.
O trilho é colocado tipicamente diretamente na arma , na posição
ocupada normalmente pelo vistas da parte traseira. Dado forma no
cross-section goste aproximadamente de um T largo, os espaços são
montados no trilho deslizando os sobre de uma extremidade ou da
outra.
A fim fornecer uma plataforma estável, o trilho não deve
flexionar enquanto o tambor se aquece e se esfria. Para esta
razão a maioria de trilhos de Picatinny são cortados
transversalmente, para dar-lhes o quarto considerável expandir
longitudinalmente e contrair-se.
Usado originalmente somente para espaços, os trilhos foram
encontrados tipicamente somente no caliber maior . Com o uso
aumentado de , começaram aparecer em menor também, ao
ponto hoje onde estão substituindo o "ferro original avista" com
versões que podem ser montadas nos trilhos.
Uma vez que os trilhos se tornaram razoavelmente comuns,
começaram ser usados para outros acessórios, por exemplo. Isto
conduziu a uma sorte de , onde praticamente cada acessório é
projetado agora ser montado em um trilho, incluindo bipods, e vistas
do laser. Por sua vez, isto tinha conduzido à introdução "dos trilhos
pequenos" que podem ser prendidos aos injetores em várias
posições, e em alguns casos, apertos inteiros com os trilhos internos
em todos os lados. Os trilhos curtos parecem agora uniformes sobre e
.
FUZIL T4 COM SEUS ACESSÓRIOS
 Nº DO ITEM DENOMINAÇÃO QDT
1 PINO DE DESMONTAGEM TRASEIRO 1 15 MOLA DO CAO CT E FULL 1
2 TRAVA DO PINO DE DESMONTAGEM 2 16 RETÉM DO CARREGADOR 1
3 MOLA DA TRAVA DO PINO DE 1 17 MOLA DO RETEM DO CARREGADOR 1
4 MOLA DA TRAVA DO PINO DE 1 18 BOTAO LIBERADOR DO RETEM DO 1
5 SELETOR DE TIRO AUTO 1 19 MOLA DO RETEM DO FERROLHO 1
6 TRAVA DO SELETOR DE TIRO 1 20 PINO DE DESMONTAGEM FRONTAL 1
7 LIMITADOR DO BUFFER 1 21 RETEM DO FERROLHO 1
8 MOLA DO LIMITADOR DO BUFFER 1 22 PINO SPIROL CLDP .094X .500 HBK 1
9 EMPUNHADURA T4 1 23 PINO ACIONADOR DO RETEM DO
10 PARAFUSO DO PUNHO 1 FERROLHO 1
11 ARRUELA DENTADA DA EMPUNHADURA 24 PINO SPIROL CLDP .125X .625 HBK 1
1 25 PINO DO CAO E GATILHO 2
12 GATILHO AUTO 1 26 CJ CAO CT E FULL 1
13 CJ DISPARADOR 1 27 DESCONECTOR 1
14 MOLA DO GATILHO CT E FULL 1 28 MOLA DO DESCONECTOR 1
29 PINO DO DISPARADOR 1
30 MOLA DO EJETOR E DO SELETOR DE TIRO 1
31 PARAFUSO DIN 913 M3x8 1
32 CJ GUARDA MATO POLIMERO 1
33 CAIXA DO MECANISMO T4 - FAT - AUTO 1
34 BUTSTOCK ASSEMBLY - T4 1
35 TUBO DA CORONHA MIL-SPEC 1
36 PORCA DA CORONHA 1
37 COLAR TRAVADOR DA CORONHA 1
38 CAIXA DA CULATRA SUPERIOR 1
39 CJ BOTÃO FORÇADOR 1
40 MOLA DO BOTAO FORCADOR 1
41 PINO SPIROL CLDP .094X .625 HBK 1
42 CJ TAMPA DA JANELA DE EJEÇÃO - 1
43 EIXO DA TAMPA DA JANELA DE EJEÇÃO 1
44 MOLA DA PORTA DE EJEÇÃO 1
45 ANEL TRES PONTAS PARA EIXO Ø3,2 1
46 CANO T4 11,5" 1
47 EXTENSÃO DO CANO 1
48 PINO POSICIONADOR DO CANO 1
49 CONJUNTO SUPORTE DA MASSA DE MIRA - A1 1
50 QUEBRA CHAMAS STANAG 1
51 PINO DE FIX. SUPORTE DA MASSA DE MIRA 2
52 CAPA DO GUARDA MÃO 1
53 PORCA DO CANO 1
54 CJ TUBO DE GAS - CARABINA (CURTO) CANO 1
55 PORCA DO QUEBRA CHAMAS - STANAG 1
56 QUADRAIL SUPERIOR 1
57 QUADRAIL INFERIOR 1
58 PARAFUSO FIXAÇÃO QUADRAIL 6
59 PINO CAME 1
60 CJ IMPULSOR DO FERROLHO 1
61 MOLA RECUPERADORA 1
62 CJ ALAVANCA DE MANEJO 1
63 PERCUSSOR 1
64 CJ. CARREGADOR EM AÇO - NATO - 30 TIROS 1
65 CONTRA PINO DO PERCUSSOR 1
66 CONJUNTO ALCA DE MIRA TRASEIRA 1
67 CJ CARREGADOR POLIMERO - NATO - 30T T4 1
68 FERROLHO 5,56 1
69 EXTRATOR 1
70 EJETOR 1
71 PINO DO EXTRATOR 1
72 MOLA DO EJETOR E DO SELETOR DE TIRO 1
73 MOLA DO EXTRATOR 1
74 INSERTO DA MOLA DO EXTRATOR 1
75 PINO SPIROL CLDP .062X .375 HBK 1
76 ANEL DO FERROLHO 3
77 CONJUNTO BUFFER - H1 1
