Apostila BIM Básico – Autodesk Revit

Prof. Msc. Raphael Saverio Spozito – IFSP Campus Votuporanga 21

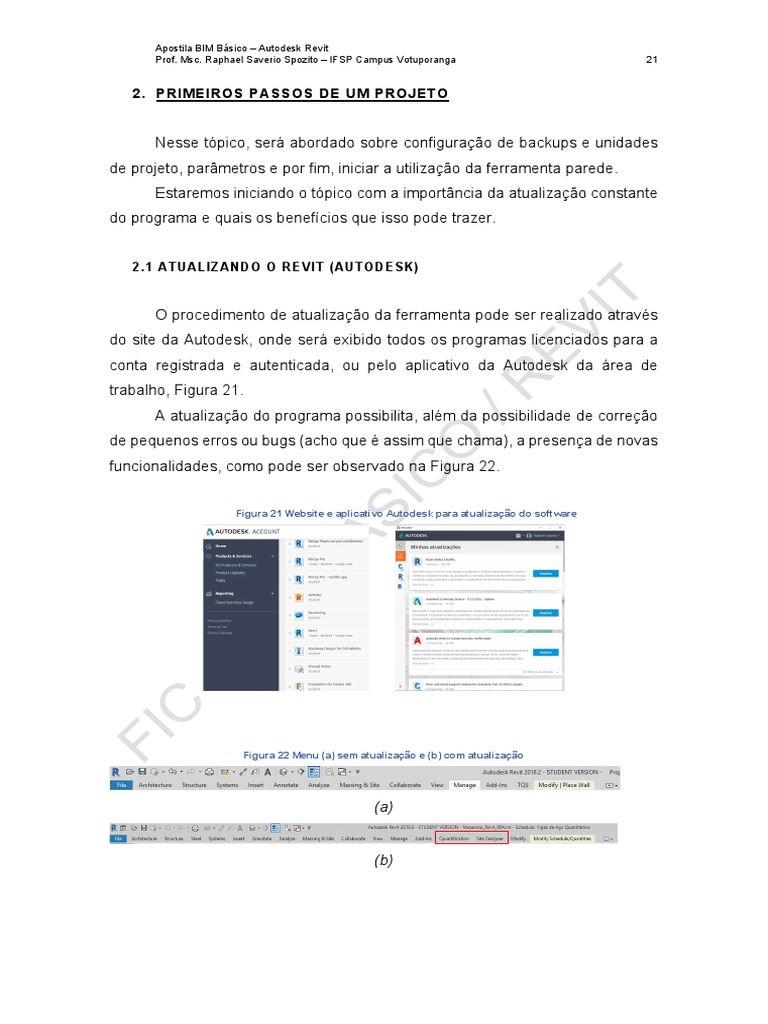

2. PRIMEIROS PASSOS DE UM PROJETO

Nesse tópico, será abordado sobre configuração de backups e unidades

de projeto, parâmetros e por fim, iniciar a utilização da ferramenta parede.
Estaremos iniciando o tópico com a importância da atualização constante
do programa e quais os benefícios que isso pode trazer.

2.1 ATUALIZANDO O REVIT (AUTODESK)

O procedimento de atualização da ferramenta pode ser realizado através

do site da Autodesk, onde será exibido todos os programas licenciados para a
conta registrada e autenticada, ou pelo aplicativo da Autodesk da área de
trabalho, Figura 21.
A atualização do programa possibilita, além da possibilidade de correção
de pequenos erros ou bugs (acho que é assim que chama), a presença de novas
funcionalidades, como pode ser observado na Figura 22.

Figura 21 Website e aplicativo Autodesk para atualização do software

Figura 22 Menu (a) sem atualização e (b) com atualização

(a)

(b)
 Apostila BIM Básico – Autodesk Revit
Prof. Msc. Raphael Saverio Spozito – IFSP Campus Votuporanga 22

2.1 CONFIGURAÇÃO DE BACKUPS

O software estudado possui uma regra de salvamento automático, que pode

ser configura através do item Files > Options > General. Nessa janela, é possível
a configuração do intervalo de lembretes para salvamento e sincronia. Além do
intervalo, nessa janela é possível configurar a limpeza dos arquivos de diário
(journal), que são arquivos em formato txt, salvos em pasta definida pelo
programa que possuem a finalidade de utilização para resolver problemas
técnicos (Figura 23).

Figura 23 Configurando intervalo de lembretes de salvamento

Lembrete: Intervalo de
sincronização salvamento do
projeto.

Arquivos de diário servem para

registrar ações nas sessões do
Revit, e são utilizados para
resolver problemas técnicos do
programa.

Fonte: Autodesk Revit (2018)

Outra característica importante é o número de backups que podem ser

gerados. Essa opção é configurada no item de opções de Save as... (Salvar
como) (Figura 24).

O formato dos arquivos de backup dos revit, são semelhantes aos arquivos
de projeto, no entanto os mesmos possuem uma sequência numérica sua
identificação e sequencia de criação (salvamento).
 Apostila BIM Básico – Autodesk Revit
Prof. Msc. Raphael Saverio Spozito – IFSP Campus Votuporanga 23

Figura 24 Salvando projeto e configurando o número de backups

Fonte: Autodesk Revit (2018)

2.3 PRIMEIROS COMANDOS DO MENU GERENCIAR

Os comandos que estão listados nesse tópico referem-se a Figura 25,

sendo indicados da esquerda para direita.

Figura 25 Comandos do menu Gerenciar

Fonte: Autodesk Revit (2019)

 Materials: Abre o gerenciador de materiais, os itens dessa biblioteca são

utilizados para atribuição de texturas nos elementos de um projeto.
 Object Styles: Essa ferramenta permite definir os parâmetros de cor,
espessura, tipo de linha para os elementos inseridos no projeto, tanto para
as projeções como para as vistas com cortes dos elementos (Figura 26).
 Apostila BIM Básico – Autodesk Revit
Prof. Msc. Raphael Saverio Spozito – IFSP Campus Votuporanga 24

Figura 26 Estilos de objetos

Fonte: Autodesk Revit (2019)

 SNAPS: Essa ferramenta possibilita a inserção de elementos definindo

direções e pontos notáveis. Será ilustrado um exemplo mais a frente com o
uso dessa ferramenta.
 Project Information: indica as informações do projeto, como por exemplo
informações para analise energética.
 Project Parameters: Atribui os valores aos parâmetros disponíveis do projeto,
podendo ainda criar um novo parâmetro, o qual pode ser acessado por
elementos de textos em pranchas, por exemplo.
 Shared Parameters:
 Os parâmetros compartilhados são definições de parâmetros que você pode
adicionar nas famílias ou projetos. As definições dos parâmetros
compartilhados são armazenadas em um arquivo, independentemente de
qualquer arquivo de família ou projeto do Revit; e isso permite acessar o
arquivo de diferentes famílias ou projetos. O parâmetro compartilhado é uma
definição de um contêiner para as informações que podem ser utilizados em
múltiplas famílias e projetos. As informações definidas em uma família ou
projeto usando o parâmetro compartilhado não são aplicadas
automaticamente à outra família ou projeto usando o mesmo parâmetro
compartilhado.7

7 Disponível em:
https://knowledge.autodesk.com/pt-br/support/revit-products/learn-explore/caas/CloudHelp/cloudhelp/2015/PTB/Revit-
Model/files/GUID-E7D12B71-C50D-46D8-886B-8E0C2B285988-htm.html
 Apostila BIM Básico – Autodesk Revit
Prof. Msc. Raphael Saverio Spozito – IFSP Campus Votuporanga 25

 Transfer Project Standards: Ferramenta que possibilita a transferência de

alguns padrões de um projeto para outro. Para sua utilização é necessário
estar com dois arquivos abertos.
 Purge Unused: Ferramenta para excluir elementos não utilizados no projeto,
mas que estão inseridos como biblioteca no arquivo. Essa ferramenta é muito
útil para diminuir o tamanho dos arquivos gerados.
 Project Units: Configura as unidades padrão do projeto.

2.4 CONFIGURANDO UNIDADES DO PROJETO

Para configuração das unidades, conforme já apresentado na primeira

aula, vá até a aba Manage (Gerenciar) e selecione a item Project Units (Unidades
de Projeto) (Figura 27).
Figura 27 Configuração de unidades

Fonte: Autodesk Revit (2018)

Repare que na figura é ilustrado uma caixa com um descritivo da

ferramenta a ser selecionada. [Em aula, explicar os itens exibidos na janela].
 Apostila BIM Básico – Autodesk Revit
Prof. Msc. Raphael Saverio Spozito – IFSP Campus Votuporanga 26

Figura 28 Janela de configurações das unidades

Fonte: Autodesk Revit (2018)

2.5 CRIANDO NÍVEIS DO PROJETO 8

Inicialmente devemos analisar a concepção de um projeto (irei dizer

assim) das alturas de cada piso e quantos pavimentos esse pode possuir (nada
impede de criarmos ou alteramos esse número com o projeto já criado).
Vamos imaginar, em um primeiro momento, uma casa residencial onde
teremos dois níveis: o piso térreo e o piso da laje com altura de 3,0 metros de
altura cada. Para isso, devemos inicialmente abrir uma vista de elevação onde
será possível criar e configurar os níveis desejados.

2.4.1 CRIANDO VISTA DE ELEVAÇÃO

Para esse procedimento devemos ir no menu View >> Elevation.

8 Para essa atividade iremos utilizar um template existente

 Apostila BIM Básico – Autodesk Revit
Prof. Msc. Raphael Saverio Spozito – IFSP Campus Votuporanga 27

Figura 29 Ferramenta para criar vistas de elevação

Fonte: Autodesk Revit (2018)

Selecione um ponto no projeto e configure a direção e “tamanho” que a vista

irá alcançar. A configuração do tamanho pode ser efetuada na propriedade far
clipping da propriedade da instancia de elevação (isso ainda na planta de piso
que instanciamos o elemento).
Figura 30 Configurando o limite da vista

Fonte: Autodesk Revit (2018)

Importante, mas não é regra: Como dica, pois uma vez necessitei efetuar
esse procedimento, antes de irmos ao “go to elevantion view” (abrir a vista),
devemos configurar a escala da visualização (1:100) e indicar ela como no clip,
além de abrir cada vista e indicar o zoom to fit (atalho ZF). Esse procedimento
está ligado ao campo de visualização da vista, ou seja, até onde ela enxerga.
Como estamos aprendendo a ferramenta, o autor resolveu manter essa dica.
Após esse procedimento, clique com o botão direito do mouse sobre o
ícone da vista e selecione a opção go to elevation view (Abrir vista de elevção).
Com o procedimento realizado, é possível verificar que o botão level (nível) é
habilitado no menu de Architeture (Arquietura), podendo ser inserido os níveis
desejados.
 Apostila BIM Básico – Autodesk Revit
Prof. Msc. Raphael Saverio Spozito – IFSP Campus Votuporanga 28

Figura 31 Criando nível de projeto

Fonte: Autodesk Revit (2018)

2.6 UTILIZANDO A FERRAMENTA PAREDE

Como atividade inicial, é proposto a inserção de paredes:

1. Criar um novo projeto com um template existente (proposto em aula);
2. Inserir paredes com espessura de 140mm;
3. Ajustar as cotas utilizando as “cotas auxiliares”;
4. Definir as regras de topo e base das paredes para o Nivel 1 e o Nível 2;
5. Ajustar a altura entre os níveis para 3,0 metros;
6. Inserir portas e janelas;
7. Ajustar as portas e janelas nas dimensões desejadas com as cotas
auxiliares;
Figura 32 Projeto exemplo
 Apostila BIM Básico – Autodesk Revit
Prof. Msc. Raphael Saverio Spozito – IFSP Campus Votuporanga 29

Fonte: Autodesk Revit (2019)

Vamos iniciar o uso da ferramenta elaborando o projeto indicado na Figura

32 (somente paredes, portas e janelas). É valido lembrar que mesmo sem o uso
de templates, o Revit possui uma família de sistema de paredes, a qual pode ser
editada de acordo com as necessidades (elemento hospedeiro).
