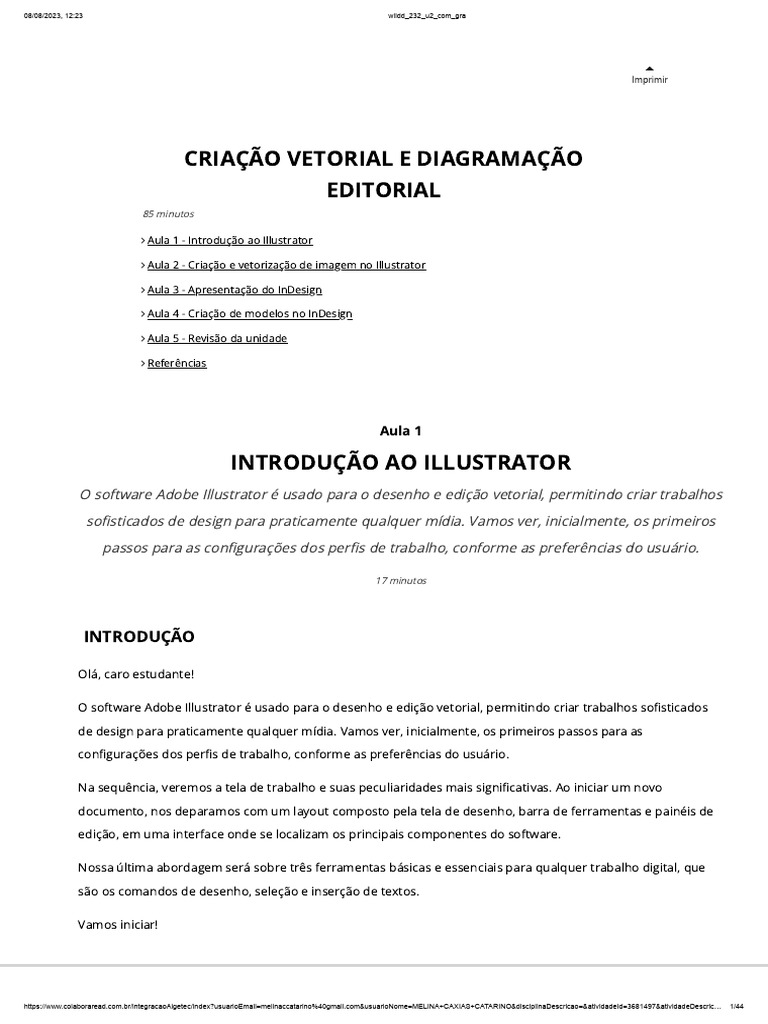

CRIAÇÃO VETORIAL E DIAGRAMAÇÃO

EDITORIAL
85 minutos
 Aula 1 - Introdução ao Illustrator
 Aula 2 - Criação e vetorização de imagem no Illustrator
 Aula 3 - Apresentação do InDesign
 Aula 4 - Criação de modelos no InDesign
 Aula 5 - Revisão da unidade
 Referências
Aula 1
INTRODUÇÃO AO ILLUSTRATOR
O software Adobe Illustrator é usado para o desenho e edição vetorial, permitindo criar trabalhos
sofisticados de design para praticamente qualquer mídia. Vamos ver, inicialmente, os primeiros
passos para as configurações dos perfis de trabalho, conforme as preferências do usuário.
17 minutos
INTRODUÇÃO
Olá, caro estudante!
O software Adobe Illustrator é usado para o desenho e edição vetorial, permitindo criar trabalhos sofisticados
de design para praticamente qualquer mídia. Vamos ver, inicialmente, os primeiros passos para as
configurações dos perfis de trabalho, conforme as preferências do usuário.
Na sequência, veremos a tela de trabalho e suas peculiaridades mais significativas. Ao iniciar um novo
documento, nos deparamos com um layout composto pela tela de desenho, barra de ferramentas e painéis de
edição, em uma interface onde se localizam os principais componentes do software.
Nossa última abordagem será sobre três ferramentas básicas e essenciais para qualquer trabalho digital, que
são os comandos de desenho, seleção e inserção de textos.
Vamos iniciar!
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=melinaccatarino%40gmail.com&usuarioNome=MELINA+CAXIAS+CATARINO&disciplinaDescricao=&atividadeId=3681497&atividadeDescric… 1/44
08/08/2023, 12:23 wlldd_232_u2_com_gra
POSSÍVEIS DEFINIÇÕES DO PERFIL DE CADA NOVO DOCUMENTO

O uso do software Adobe Illustrator está perfeitamente alinhado às necessidades de todos os profissionais
envolvidos na criação de imagens digitais, pois permite produzir gráficos vetoriais de qualidade para distintas
mídias, tais como impressos, vídeo, web e dispositivos móveis, ampliando, assim, o leque de possibilidades em
distintos ramos de atuação no mercado.
“O Illustrator é a ferramenta de edição vetorial da Adobe que permite a criação de trabalhos sofisticados de arte
para praticamente qualquer mídia, ocupando a posição de melhor software de edição vetorial” (ANDRADE,
2019, p. 20).
Assim que acessamos o software, nos deparamos com a tela de início e as primeiras opções de interação com o
software, como o acesso a tutoriais, modelos de documentos predefinidos e aos últimos documentos abertos
no programa (Figura 1).
Figura 1 | Tela inicial
Fonte: Andrade (2019, p. 15).
A partir da Figura 1, podemos ver os campos principais para interação:
A – Criar novo: esse botão abre um quadro de diálogo para criarmos um novo documento com as
configurações desejadas. Também pode-se criar um documento escolhendo entre vários modelos e
predefinições disponíveis que também são exibidos nesse quadro.
B – Abrir: essa opção abre um documento já existente.
08/08/2023, 12:23 wlldd_232_u2_com_gra
C – Criar um novo arquivo: nessa área, o Illustrator oferece alguns dos documentos predefinidos, bastando
clicar sobre um deles para criar um novo documento.
D – Recente: são exibidos os últimos documentos que foram editados no Illustrator. É possível organizar a lista
por ‘Nome’, ‘Aberto pela última vez’, ‘Tamanho ou Tipo’, selecionando uma dessas opções no item ‘Organizar’.
Além disso, pode-se filtrá-la no item Filtro e também exibir seus arquivos.
Ao clicarmos na opção criar novo ou create new (versão em inglês), somos direcionados para uma tela onde
poderemos escolher qual o melhor layout de trabalho, e suas respectivas propriedades, que se adequam à
nossa nova criação (Figura 2). Esse passo é importante, pois ao iniciarmos o trabalho, o layout do arquivo já
estará com as configurações respectivas ao tipo de trabalho ou mídia que será desenvolvido.
Figura 2 | Configuração de documento
Fonte: captura de tela do Illustrator elaborada pelo autor.
Na Figura 2, vemos as opções de layout, com as seguintes possibilidades:
Mobile: layout de tela de telefone celular.
Web: layout para páginas de internet.
Print: layout para futuras impressões.
Film&Video: layout para produções de vídeos.
Art&Ilustrator: layout para criação de artes em geral.
08/08/2023, 12:23 wlldd_232_u2_com_gra
Ao escolher uma dessas entradas, somos direcionados para uma nova tela onde podemos configurar as
definições do arquivo. Na Figura 3, vemos um exemplo, onde foi escolhida a opção Art&Ilustrator.
Figura 3 | Configuração de documento
No campo 2, da Figura 3, vemos as opções de layout, onde optou-se por Poster (1294x1728 pt), para a criação
de uma arte/pôster.
No campo 3 da Figura 3, são realizadas as especificações necessárias, começando pela nomeação do arquivo,
substituindo Untitled pelo nome desejado. Se esse passo não for realizado, automaticamente o arquivo será
nomeado no formato padrão.
Para esse exemplo, também foi escolhida a unidade de medida em milímetros. É aconselhável termos esse
cuidado de já determinar qual será a unidade de medida do trabalho, pois poupa tempo e otimiza as nossas
criações futuras. Invariavelmente, dependendo do layout escolhido, deve ser escolhida a unidade de medida
mais adequada: pixels, pontos, milímetros, centímetros ou polegadas.
No campo Bled, temos a opção de criar a sangria, para evitar cortes feitos por uma impressão da nossa arte, e
assim perdermos algo relevante.
Terminada a configuração, clica-se em criar novo ou create new, e o software, então, abre o arquivo já com as
escolhas feitas, como vemos na Figura 4.
Figura 4 | Arquivo aberto
08/08/2023, 12:23 wlldd_232_u2_com_gra
08/08/2023, 12:23 wlldd_232_u2_com_gra
CONHECENDO A ÁREA DE TRABALHO, GUIAS E WIREFRAMES

Assim que é escolhido um layout e abre-se um novo documento para trabalhar, temos uma interface
organizada com a grande área para desenhar, bem como todos os distintos menus de comandos, as barras de
ferramentas e os painéis de edição (Figura 5).
Figura 5 | Interface de trabalho
Área de trabalho
Seguindo a Figura 5, vamos ver as principais partes que constituem a área de trabalho:
A – Barra de aplicativos: contém os menus, um botão para organizar os documentos abertos, o botão
Alternador do espaço de trabalho e uma caixa de pesquisa de imagens no Adobe Stock.
B – Painel Controle: sempre exibe as opções da ferramenta que estiver selecionada.
C – Barra de ferramentas: aqui encontramos todas as ferramentas e seus grupos.
D – Área de desenho: onde criam-se os projetos.
E – Quadro grupos de painéis no encaixe vertical: local onde os painéis ficam ancorados por padrão.
F – Botão Início: esse botão exibe a tela inicial sem a necessidade de fechar os arquivos que estiverem abertos.
Uma vez na tela inicial, basta clicar na seta que aparece ao lado do ícone do Illustrator, para retornar à tela de
seu arquivo.
08/08/2023, 12:23 wlldd_232_u2_com_gra
Barras de ferramentasÀ esquerda da tela está a barra de ferramentas, que, por padrão, fica ancorada nessa
posição. As ferramentas são apresentadas em duas colunas, mas podemos configurá-las em uma coluna única,
clicando na seta dupla no lado esquerdo superior da barra (Figura 6).
Figura 6 | Barra de ferramentas
Determinadas ferramentas apresentam uma seta à direita do ícone correspondente, demonstrando que se
trata de um grupo de ferramentas. Para interagir, clica-se com o botão direito do mouse sobre a ferramenta,
com vemos na Figura 7, no exemplo do comando ‘Texto’, e assim abrem-se as ferramentas ocultas.
Figura 7 | Ferramenta Texto
Temos também algumas ferramentas com opções que aparecem, ao se dar um duplo clique sobre elas. Por
exemplo, dando um clique duplo sobre a ferramenta ‘Segmento de linha’ (Figura 8), podemos ver um quadro de
diálogo que possibilitará definir o comprimento da linha e seu ângulo de inclinação.
08/08/2023, 12:23 wlldd_232_u2_com_gra
Painéis
“Os painéis do Illustrator, ancorados do lado direito da tela, apresentam inúmeros recursos para alterar suas
ilustrações. É por meio deles que você vai controlar os textos e as cores, aplicar efeitos, zoom, degradês, e
muito mais” (Andrade, 2019, p.22).
O layout dos painéis permite interagir de forma dinâmica com os arquivos abertos que estão sendo
trabalhados, organizando o espaço de trabalho e tendo mais produtividade.
Os painéis podem ser exibidos expandidos ou recolhidos a ícones. Basta clicar na seta dupla da opção ‘Expandir
painéis’, localizado no canto superior direito da área dos painéis, para serem expandidos (Figura 9).
Figura 9 | Interface de trabalho
Os painéis são agrupados por afinidade e, cada grupo, por guias que são identificadas com o nome dos
respectivos painéis. Importante ressaltar a sua total mobilidade, que permite movê-los para o espaço de
trabalho, ficando flutuantes, da mesma forma que a barra de ferramentas.
PRINCIPAIS FERRAMENTAS: SELEÇÃO, DESENHO, TEXTO

08/08/2023, 12:23 wlldd_232_u2_com_gra
Para criar as artes digitais, o Illustrator oferece ferramentas de desenho bastante dinâmicas e de fácil utilização.
A barra de ferramentas é, sem dúvida, a mais utilizada pelo ilustrador e uma das mais importantes do
Illustrator. Ela agrupa todos os objetos de desenho necessários à criação das ilustrações, como linhas,
retângulos, círculos, polígonos etc. Há ferramentas também para preenchimento dos objetos gráficos com cores
e texturas, ampliação, seleção e aplicação de efeitos (como extrusão, deformação etc.).
Na Figura 10, vemos três ferramentas largamente utilizadas. A ferramenta ‘Seleção’ permite que um ou mais
objetos gráficos sejam selecionados. Ela é responsável também pela movimentação dos objetos na folha de
desenho, redimensionamento e rotação. Para o desenho de linhas retas, podemos nos valer de duas
ferramentas: ‘Caneta’ e ‘Linha’.
Figura 10 | Ferramentas
Caneta (Figura 10)
Com a ferramenta Caneta selecionada, clicamos em um ponto qualquer da folha de desenho, movemos o
cursor para outra posição e clicamos novamente, e temos, assim, uma linha reta criada entre esses dois pontos,
como vemos no exemplo 1.
Figura 11 | Exemplos
08/08/2023, 12:23 wlldd_232_u2_com_gra
Fonte: elaborada pelo autor.
Podemos também continuar desenhando outras linhas que se conectam entrei si, bastando determinar novos
pontos com cliques na tela, como vemos no exemplo 2. Para linhas com ângulos de 45º e 90º entre si, podemos
segurar a tecla Shift clicada ao desenhar as linhas.
Outra possibilidade é adicionar e retirar pontos de ancoragem, conhecidos como nós, para futuras edições da
linha, ampliando possibilidades de adaptações e interações dos elementos, como podemos ver no exemplo 3.
Seleção (Figura 12)
A parte de criação e edição vai utilizar muito a ferramenta de ‘Seleção’, e para selecionar um objeto, basta clicar
uma vez nele, o que faz aparecer uma borda retangular envolvendo-o com diversos pontos, com podemos ver
na simulação 1.
Ao ser selecionado, o objeto pode ser movido mantendo pressionado o botão esquerdo do mouse e
arrastando-o. Para a seleção de um grupo de objetos, devemos clicar em um ponto qualquer da folha de
desenho e, mantendo o botão esquerdo do mouse pressionado, arrastar o cursor ao redor dos objetos que se
deseja marcar, como vemos na simulação 2.
Figura 12 | Formas de seleção
https://www.colaboraread.com.br/integracaoAlgetec/index?usuarioEmail=melinaccatarino%40gmail.com&usuarioNome=MELINA+CAXIAS+CATARINO&disciplinaDescricao=&atividadeId=3681497&atividadeDescri… 10/44
08/08/2023, 12:23 wlldd_232_u2_com_gra
Quando o objeto está́ selecionado (Figura 13), ao posicionar o cursor próximo a um dos pontos de controle, ele
toma a forma de uma seta com duas pontas. Nesse momento, se pressionado o botão esquerdo do mouse e
movido o cursor, o objeto selecionado é redimensionado, como mostra a simulação 1. Na simulação 2, quando
o cursor se tornar uma seta curva, significa que podemos rotacionar o objeto.
Figura 13 | Formas de seleção
Textos
No Illustrator, como outros objetos, o texto pode ser pintado, redimensionado, girado e assim por diante.
O texto pontual (Figura 14) é uma linha do texto que só́ é interrompida quando paramos de digitar ou
pressionamos Return ou Enter, sendo bem útil para cabeçalhos. Selecionamos a ferramenta Type Tool e
procedemos com a digitação do texto.
Figura 14 | Texto pontual
Para criar uma área de texto, clicamos com a ferramenta Type Tool (Figura 14), na área em que se deseja o texto
e arrastamos para criar o objeto. Quando o cursor aparecer, é só digitar. Também podemos converter uma
forma ou objeto existente em um objeto de texto, clicando na forma ou no interior da borda do objeto com a
ferramenta Type Tool.
08/08/2023, 12:23 wlldd_232_u2_com_gra
VIDEO RESUMO
Nosso vídeo vai trazer uma explicação geral do Adobe Illustrator, evidenciando o caráter generalista do
software, que permite a criação de arquivos para praticamente qualquer mídia, bem como os principais
formatos para uso em trabalhos impressos e digitais. Veremos, resumidamente, alguns recursos gráficos e de
vetorização. Finalmente, veremos um apanhado das possibilidades gráficas e de compartilhamento de
trabalhos.
 Saiba mais
A seguir, deixamos uma sugestão de aprofundamento e estudo sobre o Adobe Illustrator. Trata-se de um
livro presente em nossa biblioteca virtual para que você possa compreender um pouco sobre essa
poderosa ferramenta, aplicável em seus trabalhos para criações de artes digitais.
ALVES, W. P. Adobe Illustrator CS6: descobrindo e conquistando.. São Paulo: Érica, 2012.
Aula 2
CRIAÇÃO E VETORIZAÇÃO DE IMAGEM NO ILLUSTRATOR

O software Adobe Illustrator possui recursos de grande valia para a criação de arte, e somado a
isso outros dois grupos de ferramentas de edição e finalização acrescentam possibilidades de
transformações dos objetos, tanto em relação às suas formas quanto ao seu aspecto visual final.
17 minutos
INTRODUÇÃO
O software Adobe Illustrator possui recursos de grande valia para a criação de arte, e somado a isso outros dois
grupos de ferramentas de edição e finalização acrescentam possibilidades de transformações dos objetos, tanto
em relação às suas formas quanto ao seu aspecto visual final.
Após breve introdução de comandos específicos, você verá a variedade de possibilidades do software, que
disponibiliza ferramentas de pintura, para preenchimento ou traçado de elementos, inserção de gráficos para
alocação de dados variados, além de comandos que permitem a mescla e transparência de objetos.
Para finalizar seu estudo, faremos uma abordagem sobre a remodelagem de objetos e máscaras de recorte,
para tornar o seu trabalho ainda mais dinâmico.
Vamos iniciar!
RECURSOS PARA APRIMORAMENTO DO TRABALHO

08/08/2023, 12:23 wlldd_232_u2_com_gra
O uso do Adobe Illustrator vai muito além da criação de imagens vetoriais para logotipos ou desenhos comuns,
pois suas ferramentas possibilitam o acabamento e finalização das artes desenvolvidas, conferindo efeitos
artísticos que entregam ilustrações com um evidente apuro visual, além da riqueza de detalhes, que podem ser
desenvolvidos de forma dinâmica pelo profissional. Sem dúvida, como em qualquer outro software de desenho,
a qualidade técnica e visual do produto final está diretamente ligada à destreza do ilustrador, mas desde que
assimiladas as possibilidades de cada ferramenta encontrada no software, associadas à criatividade e
sensibilidade do artista, fazendo a ilustração surpreender com seu resultado final.
Além das ferramentas essenciais de desenho para criação dos contornos e demais elementos e dos comandos
de edição e aprimoramento, o ilustrador pode encontrar possibilidades de remodelagem, inserção de gráficos,
além de ferramentas para preenchimentos com cor e textura. Outras possibilidades que facilitam muito o
desenvolvimento das ideias do artista são as ferramentas de mesclagem e máscaras de recorte, ampliando,
assim, as formas de construção das artes, tanto com criações quanto aproveitamento de imagens pré-
existentes.
Especialmente no que diz respeito ao desenho e edição das formas, tanto na criação quanto nas remodelagens,
é aconselhável valer-se das ‘guias’ e ‘réguas’, pois auxiliam no posicionamento dos distintos elementos que
conformam um objeto (Figura 1).
“Com o auxílio das réguas, você posiciona imagens ou elementos de forma precisa. As réguas ficam
posicionadas na parte superior e na lateral esquerda da janela da ilustração” (ANDRADE, 2019, p. 62).
Figura 1 | Réguas
As guias, igualmente, serão bastante úteis quando forem feitas as remodelagens e máscaras de recorte, uma
vez que elas auxiliam no alinhamento dos objetos de uma ilustração (Figura 2).
Figura 2 | Guias
08/08/2023, 12:23 wlldd_232_u2_com_gra
Quando trazidas para a página do desenho, as guias são tratadas como objeto e podem
ser movidas, selecionadas, alinhadas e excluídas facilmente por meio dos mesmos
recursos aplicados a objetos. Além disso, elas podem ser bloqueadas, evitando que
sejam deslocadas por acidente, movidas ou excluídas. Não são visíveis na impressão,
pois são apenas um recurso de tela para facilitar seu trabalho.
— (ANDRADE, 2019, p. 63)
No Illustrator, pode-se criar cores para preenchimento e contorno dos objetos basicamente de duas formas:
utilizando o seletor de cores ou o painel ‘Cor’.
Ainda dentro desse universo de transformações dos objetos, temos, por exemplo, a ferramenta Mesclage, que
pode criar uma transição entre dois objetos, para gerar um novo elemento (Figura 3).
Figura 3 | Mesclagem
Já a ‘Máscara’ de recorte é basicamente a combinação de um objeto sobreposto a outro, ou sobre uma

ilustração, na qual somente as áreas comuns ficam expostas. Veja o exemplo da Figura 4 (posição A), onde
temos uma imagem de fundo e, sobre ela, um hexágono com contorno na cor branca, mas sem preenchimento.
Executando a máscara de contorno, mesclam-se os dois elementos, resultando em um hexágono com um
preenchimento a partir da imagem de fundo (Figura 4 – posição B).
08/08/2023, 12:23 wlldd_232_u2_com_gra
Figura 4 | Máscara de recorte
Fonte: adaptado de Andrade (2019, p. 155).
Já a ‘Máscara’ de recorte é basicamente a combinação de um objeto sobreposto a outro, ou sobre uma

ilustração, na qual somente as áreas comuns ficam expostas. Veja o exemplo da Figura 4 (posição A), onde
temos uma imagem de fundo e, sobre ela, um hexágono com contorno na cor branca, mas sem preenchimento.
Executando a máscara de contorno, mesclam-se os dois elementos, resultando em um hexágono com um
preenchimento a partir da imagem de fundo (Figura 4 – posição B).
Diminuindo a opacidade.
Usando máscaras de opacidade, criando variações de transparência.
Aplicando gradientes ou malhas com transparência.
Usando o modo mistura para alterar cores.
Aplicando efeitos ou estilos gráficos.
O uso de forma pontual ou combinada das ferramentas do Illustator confere às ilustrações ganhos significativos
em relação ao seu aspecto visual, portanto explorar os recursos dentro de cada uma delas e reservar tempo
para a prática dirigida são ações inevitáveis para alcançar melhores trabalhos.
EXPLORANDO FERRAMENTAS DE ACABAMENTO

Vamos ver alguns recursos que o Adobe Illustrator disponibiliza para aprimoramento dos trabalhos digitais.
Gráficos
No Illustrator, podemos criar tipos diferentes de gráficos e personalizá-los de forma a atender às necessidades
do trabalho. Basta clicar na ferramenta ‘Gráfico’, mantendo-a pressionada no painel ‘Ferramentas’ para ver
todos os diferentes tipos de gráficos que podem ser criados (Figura 5).
Figura 5 | Gráficos
08/08/2023, 12:23 wlldd_232_u2_com_gra
Escolhido o tipo de gráfico, define-se as suas dimensões da seguinte forma:
Arrasta-se diagonalmente a partir do canto desejado até o canto oposto, criando uma janela.
Insere-se a largura e altura para o gráfico e confirma-se com ‘OK’. As dimensões definidas referem-se ao
gráfico, não às células e legendas.
Finalmente, basta clicar nos campos de interesse e inserir os dados desejados.
Pintura
O trabalho com pintura em objetos pode ser realizado com preenchimento, traçado ou ambos. Também pode-
se converter um objeto em um grupo de pintura, atribuindo preenchimentos ou traçados às faces e bordas
separadas.
Para aplicar cor como preenchimento, é possível usar um padrão ou o degradê, selecionando primeiramente o
objeto com a ferramenta ‘Seleção’ e, depois, clicando na caixa ‘Preenchimento’ no painel ‘Ferramentas’ ou no
painel ‘Cor’ (Figura 6).
Figura 6 | Pintura
Fonte: Adobe (2022, [s. p.]).

08/08/2023, 12:23 wlldd_232_u2_com_gra
Para aplicar cor a um traçado, seleciona-se o objeto, clica-se na caixa ‘Traçado’, no painel ‘Ferramentas’, do
painel ‘Propriedades’ (painel ‘Cor’ ou painel ‘Controle’). Seleciona-se a cor desejada no painel ‘Cor’ ou uma
amostra no painel ‘Amostras’. Como alternativa, pode-se clicar duas vezes na caixa ‘Traçado’ para selecionar
uma cor usando o seletor de cores.
O Illustrator tem um painel exclusivo para criação e aplicação de degradês nos objetos, chamado Gradiente.
Primeiramente, clicamos no ícone do painel Gradiente para exibi-lo ou pressionamos as teclas de atalho Ctrl +
F9. Depois, clica-se sobre a barra do degradê para exibir os controles que definem as cores (Figura 7).
Figura 7 | Degradê
Dando um clique duplo sobre ‘controle de cor inicial’ e, depois, em ‘controle de cor final’, aparecerá a paleta
para escolha da cor desejada. Caso o desejo seja criar um degradê com 3 cores, deve-se posicionar o cursor do
mouse logo abaixo da barra de gradiente com um novo clique, e criar um novo controle de cor, acrescentando
tantos quantos forem necessários para o projeto.
Transparência
No painel ‘Transparência’, especifica-se a opacidade e o modo de mistura de objetos, para assim criar máscaras
de opacidade ou subdividir um objeto com partes sobrejacentes de outras transparentes.
É possível alterar a opacidade de um único objeto ou de todos os objetos de um desenho, seja de um grupo ou
de uma camada, além da opacidade de um preenchimento ou traçado de um elemento. Para executar,
selecionamos o que se deseja alterar e define-se a opção ‘Opacidade’ no painel ‘Transparência’ ou no painel de
controle.
Ao selecionar vários objetos em uma camada, alterando a configuração de opacidade, a transparência das áreas
sobrepostas dos elementos selecionados será modificada de acordo com os outros objetos e mostrará uma
opacidade acumulada (Figura 8).
Figura 8 | Opacidade individual
Fonte: elaborado pelo autor.
08/08/2023, 12:23 wlldd_232_u2_com_gra
Contudo, se for direcionada uma camada ou grupo, os objetos serão tratados como um único elemento (Figura
9).
Figura 9 | Opacidade por camada
POSSIBILIDADES DE REMODELAGEM DE OBJETOS

Para que você possa aplicar os recursos do software em seus futuros projetos, veremos algumas situações
práticas para remodelagem e aplicação de efeitos em objetos criados ou imagens inseridas no Illustrator.
Cortar imagens
As imagens que são incorporadas no Illustrator podem ser cortadas, mas somente aquelas selecionadas no
momento de corte (Figura 10). Você deve ter em mente que a parte cortada é descartada, e não é possível
transformar uma imagem durante o corte.
Figura 10 | Corte de imagens
Combinar objetos
Você pode combinar objetos para criar novos elementos de três formas básicas no Illustrator: efeitos
Pathfinder, formas compostas e caminhos compostos.
O software permite que você combine vários objetos, em de 4 possibilidades (Figura 11):
Figura 11 | Combinações
08/08/2023, 12:23 wlldd_232_u2_com_gra
As combinações podem ser:
Adição: adicionando a área de um componente a uma geometria.
Subtração: removendo a área do componente da geometria.
Intersecção: usando a área do componente para recortar a geometria.
Exclusão: usando a área do componente para inverter a geometria.
Criando uma forma composta
Veja o procedimento:
Selecione os objetos (caminhos, grupos, misturas, textos etc.) que compõem a forma.
No painel Pathfinder, clique e mantenha pressionada a tecla Alt (Windows) ou Option (Mac), em uma das
opções ‘Modos’ de forma (Figura 12); ou selecione ‘Criar’ forma composta no menu do painel Pathfinder.
Altere o modo da forma de qualquer elemento através da ferramenta ‘Seleção direta’ ou no painel
‘Camadas’ e, depois, clique em um dos ‘Modos’ de forma.
Figura 12 | Painel Pathfinder
Mesclar objetos
08/08/2023, 12:23 wlldd_232_u2_com_gra
É possível misturar objetos, para criar ou distribuir formas uniformes entre eles (Figura 13), e também misturar
dois caminhos abertos para uma transição suave entre os elementos. Outra possibilidade é mesclar cores e
objetos para estabelecer transições (Figura 14).
Figura 13 | Mescla para distribuição uniforme dos objetos
Fonte: Adobe (2022, s.p.).
Figura 14 | Mescla para distribuição de cores entre objetos
Fonte: Adobe (2022, s.p.).
Criando uma mistura
Seleciona-se o comando ‘Mistura’.
Para uma mistura em sequência, sem rotação, você pode clicar em qualquer região do objeto, evitando
pontos âncora. Já para misturar em um ponto âncora determinado, com o comando acionado, clique no
ponto. No momento que o ponteiro do mouse estiver sobre o ponto âncora, ele aparecerá no formato de
um quadradinho translúcido com um ponto preto ao centro.
Ao finalizar a seleção dos objetos, clica-se outra vez no comando ‘Mistura’.
Uma vez realizada uma mistura, os elementos mesclados são lidos como um único elemento, portanto se for
movido um dos elementos originais ou forem editados os pontos âncora do elemento original, a mistura será
alterada. Somado a isso, os novos elementos misturados entre os elementos iniciais não terão seus pontos
âncora próprios. Além disso, existe a possibilidade de expandir a mistura para subdividi-la em elementos
diversos.
Opções de mistura
Você também pode modificar as opções de mistura selecionando o elemento combinado.
Clica-se duas vezes no comando ‘Mistura’.

08/08/2023, 12:23 wlldd_232_u2_com_gra
Escolhe-se a opção: ‘Objeto’ – ‘Mistura’ – ‘Opções de mistura’.
No painel Propriedades, clica-se em ‘Opção de mistura’ e especifica-se o que se deseja:

1. Espaçamento: determina a quantidade de etapas adicionadas à mistura.
2. Cor suave: o software calcula o número de etapas de misturas. Por exemplo, se os objetos são
preenchidos ou traçados com cores diferentes, o software estabelece a transição de cor suave de
maneira homogênea.
3. Etapas específicas: controla o número de etapas entre início e final da mistura.
4. Distância especificada: controla a distância entre as etapas, medida da borda de um objeto até a
borda do objeto seguinte.
5. Orientação: determina a orientação dos objetos mesclados.
6. Alinhar à página: orienta a mistura perpendicularmente ao eixo X.
7. Alinhar ao caminho: orienta a mistura perpendicularmente ao caminho.
VÍDEO RESUMO
Nosso vídeo vai trazer, em um primeiro momento, uma explicação pormenorizada da imagem vetorial, fruto
das criações e edições com o Adobe Illustrator, traçando uma linha comparativa com a imagem Raster. Depois,
você poderá entenderá melhor a criação de cores, uma vez que podemos criar cores processadas, definindo as
porcentagens de cada uma das quatro cores básicas (CMYK), ou utilizar ‘cores spot’, com o uso das bibliotecas
de cores de escalas padrão de mercado, escolhidas no painel ‘Amostras’.
 Saiba mais
No site oficial da Adobe, você pode dicas valiosas sobre as particularidades das principais ferramentas e
exemplos práticos: é uma boa forma de estudar e praticar.
Aula 3
APRESENTAÇÃO DO INDESIGN
O Adobe InDesign, é um software não só de design, mas também para produção editorial, que
oferece precisão, controle e perfeita integração com outras plataformas gráficas.
17 minutos
INTRODUÇÃO
08/08/2023, 12:23 wlldd_232_u2_com_gra
O Adobe InDesign, é um software não só de design, mas também para produção editorial, que oferece precisão,
controle e perfeita integração com outras plataformas gráficas.
Profissionais de distintas áreas, tais como designers, escritores, artistas e igualmente as editoras, conseguem se
comunicar melhor com um público cada vez mais diversificado e ansioso por materiais realmente atrativos e
com qualidade visual. Assim, o InDesign é uma ferramenta essencial para o mercado de criação e publicidade e
para os segmentos de editoração, publicações e jornalismo, como mídia impressa, on-line ou móvel.
Veremos a sua interface e as principais ferramentas para a diagramação editorial, com atenção ao
gerenciamento das páginas, independentemente do tipo de mídia: folder, revistas, jornais, indústria gráfica e e-
book. Complementaremos também com procedimentos para a delimitação de formatos, colunas, margens e
sangria.
Vamos iniciar!
CONHECENDO O ADOBE INDESIGN

O Adobe InDesign é um software profissional voltado para o design, e com ferramentas fáceis de utilizar para
práticas voltadas ao desenvolvimento de projetos editoriais, como livros, revistas, CDs, layouts de publicações
para web, entre outros, além de também facilitar a montagem de documentos para publicação.
Ele não só é utilizado em trabalhos impressos como também em uma grande variedade
de projetos, entre eles os direcionados a aparelhos móveis e on-line. Essa versatilidade
permite mais interatividade, exportação de documentos para Flash, criação de
documentos em PDF e de e-books (livros eletrônicos), tornando-o um dos programas
mais utilizados em empresas de comunicação.
— (ANDRADE, 2020, p. 16)
Iniciando o uso
O InDesign permite, de forma flexível, o desenvolvimento de projetos de grande porte e respectivas

complexidades, e é bastante eficaz para trabalhos mais simples, ou de uma única página, por exemplo,
apresentando características e funcionalidades que permitem total integração com outros softwares e
tecnologias de formato de arquivos.
A área de trabalho ‘Iniciar’, permite abrir os arquivos desejados e/ou criar novos arquivos, além de oferecer
acesso rápido aos arquivos recentes. Ela sempre será exibida na inicialização do InDesign ou quando não
houver nenhum arquivo aberto (Figura 1).
Figura 1 | Menu Iniciar
08/08/2023, 12:23 wlldd_232_u2_com_gra
Barra de ferramentasO InDesign apresenta um painel de ferramentas do lado esquerdo, disposto por padrão
em uma coluna única, deixando mais espaço para sua área de trabalho. Contudo, você pode alternar para o
modo de duas colunas, dando um clique na seta dupla, no lado esquerdo superior do painel, como vemos na
Figura 2A. Além disso, pode-se deixar esse painel flutuante na tela do software, bastando clicar na área cinza ao
lado da seta dupla, e arrastando o painel para fora de sua posição original, como vemos na Figura 2B.
08/08/2023, 12:23 wlldd_232_u2_com_gra
Fonte: captura de tela do InDesign elaborada pelo autor.
Aplicativos e painel de controle
Na parte superior da interface, temos a Barra de Aplicativos e o Painel de Controle (Figura 3).
A – Barra de Aplicativos: contém os menus, um botão para abrir o Adobe Bridge, outro para abrir a pesquisa
no Adobe Stock, o seletor do nível de zoom, uma opção para exibir alguns elementos de tela e recursos para
escolher um modo de tela e organizar os documentos na tela do InDesign.
B – Painel de Controle: exibe as opções de configuração e ajuste da ferramenta ou dos objetos selecionados.
Além disso, esse painel apresenta um botão no formato de uma engrenagem para você configurar o software.
Caso ele não esteja visível, basta abrir o menu Janela e clicar na opção Controle ou pressionar as teclas de
atalho Ctrl + Alt + 6.
Criação dos trabalhos
08/08/2023, 12:23 wlldd_232_u2_com_gra
Para realizar a diagramação editorial, você aplicará ferramentas específicas para inserção e configuração dos
textos, criação e edição de formas, e outras para a manipulação das imagens. Existem ferramentas para
selecionar, editar e criar elementos de página, e outras destinadas à escolha de tipo, formas, linhas e
gradientes.
Antes de criar qualquer coisa, atente-se às réguas e guias, que são indispensáveis para organizar a área de
trabalho, sendo aconselhável delimitar a unidade de medida logo na etapa inicial.
GERENCIADOR DE PÁGINAS E FERRAMENTAS

A variedade de tipos e formatos de trabalhos editoriais que encontramos na área da comunicação pode ser
criada facilmente com o InDesign, através da escolha de layout e gerenciamento das páginas.
Na caixa de diálogo ‘Novo documento’, dentre as opções, você pode escolher: impressão, web e móvel.
Escolhida a opção, também é possível determinar o tamanho da página, ou seja, delimitar os contornos do
layout, já alinhado ao projeto que será desenvolvido, seja uma página de revista ou livro, folder ou e-book. Nas
predefinições, escolha entre:
Tamanho: altura e largura do documento.
Unidade: unidade de medida.
Orientação: paisagem ou retrato.
Páginas: quantidade.
Páginas opostas: possibilita que as páginas da esquerda e direita fiquem opostas em uma página
espelhada duplicada.
Início: especifica-se em que número inicia o documento.
Quadro de texto principal: adiciona o quadro de texto à página principal.
Colunas: quantidade de colunas.
Medianiza da coluna: espaçamento entre as colunas.
Margens: pode ser com valores diferentes para cada lado.
Espaços: sangria e espaçador.
Você também poderá escolher um modelo no Adobe Stock, onde existe uma variedade de layouts para tablet,
dispositivo móvel, papel timbrado, cartão de visita etc. Os modelos com camadas de fonte trazem fontes básicas
ou que são ativadas a partir das ‘Fontes’ da Adobe (Figura 4).
Figura 4 | Adobe Stock
08/08/2023, 12:23 wlldd_232_u2_com_gra
Além dos tipos existentes na biblioteca, você também poderá realizar o download de outros modelos através da
caixa de pesquisa.
Também consegue-se determinar distintos tamanhos de página, para um único documento. Trata-se de um
recurso muito eficaz quando se deseja gerenciar designs relacionados em um arquivo, ou seja, é possível incluir
páginas de cartão de visita, cartão postal, papel timbrado e envelope em um mesmo documento. Usar vários
tamanhos de página também é útil para criar layouts de folders e encarte em revistas (Figura 5).
Figura 5 | Adobe Stock
As ferramentas do InDesign são intuitivas e fáceis de aplicar em seus projetos. Podemos subdividi-las em:
Ferramentas de tipo: utilizadas para criar e formatar tipos de textos em blocos ou caminhos.
08/08/2023, 12:23 wlldd_232_u2_com_gra
Ferramentas de desenho: usadas para estilizar objetos, como retângulos, elipses, polígonos e formas
livres. Na Figura 6, podemos ver o comando ‘Caneta’ (permite desenhar caminhos retos e curvos),
‘Adicionar’ (permite adicionar pontos âncora a um caminho), ‘Excluir’ (permite remover pontos âncora de
um caminho), e ‘Converter’ (permite converter pontos angulares e pontos suaves).
Figura 6 | Ferramentas de seleção
Fonte: adaptada de Adobe (2022, [s. p.]).
Ferramentas de seleção: selecionam objetos, pontos ou linhas. Na Figura 8, podemos ver 4 exemplos,
sendo, respectivamente: ‘Seleção’ (seleção de objetos), ‘Seleção direta’ (permite selecionar pontos em um
caminho ou o conteúdo de um quadro), ‘Página’ (selecionar diferentes tamanhos de páginas), e ‘Espaço’
(permite ajustar o espaço entre objetos).
Figura 8 | Mais ferramentas de seleção
Fonte: adaptada de Adobe (2022, [s. p.]).
Ferramentas de transformação: alteram a forma, orientação ou tamanho dos objetos.
Ferramentas de navegação: permitem percorrer, controlar a visualização e mensurar distâncias em um

documento.
O software permite, através de suas configurações e a diversidade de ferramentas, que você consiga produzir
artes perfeitamente sintonizadas com as necessidades dos consumidores da área da comunicação, publicidade
e design em geral, sempre em sintonia com a sua destreza e criatividade inerentes.
TRABALHANDO COM PÁGINAS E TEXTOS
08/08/2023, 12:23 wlldd_232_u2_com_gra
Após ter escolhido o seu formato/tipo de página, por se tratar de um material editorial, pode acontecer
situações em que você deverá criar um documento no qual elementos repetem-se, como comenta Andrade
(2020):
Imagine a criação de um documento de cinquenta páginas em que determinados

elementos se repetem em todas elas, como o logotipo de uma empresa, elementos de
rodapé etc. Aplicar esses elementos em cada página diagramada daria um trabalho
imenso e seria uma perda de tempo.
— (ANDRADE, 2020, p. 100)
Respondendo a hipótese levantada pelo autor, o InDesign possui a opção de criação de páginas-mestre, nas
quais você pode colocar todos os elementos que se repetem, os quais serão refletidos em todas as páginas do
documento (Figura 9).
Figura 9 | Página-mestre
“O painel Páginas exibe miniaturas das páginas-mestre de seu documento, bem como as páginas que o
compõem. Além disso, permite a execução de todas as operações com essas páginas, seja uma exclusão,
criação e alteração de sua ordem” (ANDRADE, 2020, p. 100).
Ajuste do layoutVocê pode ajustar o formato do seu layout a partir das peculiaridades do projeto a ser
desenvolvido, determinando as margens, colunas, sangria e as fontes. O recurso ‘Ajustar layout’ será de grande
valia nessas situações (Figura 10).
Figura 10 | Ajustar layout
08/08/2023, 12:23 wlldd_232_u2_com_gra
Na caixa de diálogo, são exibidas as opções:
Tamanho de página: especifique a largura, altura e orientação.
Margens: você pode ajustar automaticamente as alterações do tamanho da página ou informar

manualmente os afastamentos desejados.
Sangria: determine valores para os 4 contornos.
Tamanho da fonte: especifica a fonte do texto.
Área de sangria
“A área de sangria, ou sangramento, permite a impressão de elementos que estejam além das dimensões do
papel definidas para o documento, ou seja, o corte, ou sangramento, é feito fora da área do papel” (ANDRADE,
2020, p. 31).
Para que um elemento da página fique perfeitamente alinhado, ou para que ocupe toda a área do papel até as
bordas, é necessário fazer com que uma pequena parte dele as ultrapasse. Com esse procedimento, evita-se
que fique um filete branco ou da cor do papel na borda do documento, devido a um eventual deslocamento
quando ele estiver sendo aparado em uma guilhotina. No InDesign, a área de sangria é representada no
documento por uma linha vermelha.
Textos
No InDesign, os quadros de texto podem ser movidos, redimensionados e alterados conforme a necessidade:
A ferramenta ‘Texto’ possibilita digitar ou editar o texto em um quadro.
08/08/2023, 12:23 wlldd_232_u2_com_gra
A ferramenta ‘Seleção’ é usada para posicionar ou dimensionar um quadro de texto.
A ferramenta ‘Seleção direta’ pode alterar a forma do quadro.
Ferramentas ‘Grade horizontal’ e ‘Grade vertical’ criam uma grade para o quadro.
Para você ajustar o seu texto, use a ferramenta ‘Seleção’ para selecionar o quadro de texto, ou então, com a
ferramenta ‘Texto’, clicando dentro do quadro de texto. Em seguida, escolha a opção ‘Objeto’, ‘Opções de
quadro de texto’ e altere tudo o que desejar.
Vamos ver um exemplo (Figura 11) criando colunas em um quadro de texto usando a caixa de diálogo 'Opções
do quadro de texto'.
Figura 11 | Transformando o quadro de texto
Veja as opções:
Com a Ferramenta ‘Seleção’, seleciona-se o quadro.
Escolhe-se ‘Objeto’ – ‘Opções do quadro de texto’.
Especifica-se o número de colunas, a largura de cada uma delas e o seu respectivo espaçamento.
Pode-se, ainda, determinar a largura fixa da coluna, para assim manter a sua largura ao redimensionar o
quadro.
Semelhante aos editores e texto, você pode ainda aplicar configurações no corpo do texto conforme as suas
necessidades.
VIDEO RESUMO
Nosso vídeo vai trazer em um primeiro momento uma conceituação sobre o Adobe InDesign, frisando o seu
caráter generalista, já que é uma ferramenta empregável em distintas áreas profissionais. Depois, você
aprenderá como acessar e manipular o Menu Iniciar, configurar a Área de Trabalho e editar suas preferências
na Interface do software.
08/08/2023, 12:23 wlldd_232_u2_com_gra
 Saiba mais
Para que você possa ampliar seus conhecimentos sobre diagramação de materiais editoriais, com uma
atenção especial aos aspectos de legibilidade e acuidade visual, indicamos a obra a seguir, que traz dicas e
exemplos práticos. Ele está em nossa biblioteca virtual, para facilitar o seu acesso.
AMBROSE, G.; HARRIS, P. Fundamentos de design criativo. Porto Alegre: Bookman, 2012. Disponível em
Minha Biblioteca.
Aula 4
CRIAÇÃO DE MODELOS NO INDESIGN

O Adobe InDesign é uma ferramenta poderosa para a criação de materiais editoriais,
considerando que, para esse tipo de trabalho, textos e imagens são dois elementos
imprescindíveis. Além do desenho e edição de imagens e digitação de quadros de textos, a
ferramenta ‘Inserir’ amplia as possibilidades de importação de textos mais longos ou imagens e
fotos de outros softwares e aplicativos.
17 minutos
INTRODUÇÃO
O Adobe InDesign é uma ferramenta poderosa para a criação de materiais editoriais, considerando que, para
esse tipo de trabalho, textos e imagens são dois elementos imprescindíveis. Além do desenho e edição de
imagens e digitação de quadros de textos, a ferramenta ‘Inserir’ amplia as possibilidades de importação de
textos mais longos ou imagens e fotos de outros softwares e aplicativos.
A aplicação de cores e efeitos são outros dois recursos indispensáveis para o aprimoramento das artes
desenvolvidas no software, por isso trataremos das suas principais características e usos.
Outros dois recursos valiosos são as ferramentas ‘Camadas’ e ‘Compartilhar’. Em relação às camadas, ela
permite organizar e distribuir os diversos objetos e textos que compõem o documento, tanto na hora da criação
quanto na impressão. Já a opção de compartilhar arquivos abre a possibilidade de transformar um arquivo em
interativo e manipulável para vários membros de uma equipe, agilizando assim os processos de revisão e
publicações.
Vamos iniciar!
DA INSERÇÃO AO COMPARTILHAMENTO
O Adobe InDesign reúne de maneira dinâmica os dois grandes personagens presentes nas composições visuais
que se destinam a materiais editoriais, que são os estilos de textos e a manipulação de imagens.
08/08/2023, 12:23 wlldd_232_u2_com_gra
As ferramentas de desenho e inserção do software, permitem que você crie e edite, a partir de sua criatividade,
os elementos ilustrativos para a editoração desejada. Da mesma forma, os recursos encontrados com as
ferramentas de textos possibilitam efeitos com mais praticidade, trabalhando com estilos de parágrafo e de
caracteres, para oferecer maior rapidez ao processo produtivo, além, é claro, dessas ferramentas auxiliarem no
controle de texto como um todo. Aliado ainda a esses dois aspectos, você encontra uma rica biblioteca de
símbolos, inserção de cores e texturas, e o recurso de camadas.
Outra ferramenta incorporada ao software, muito útil para trabalhos em equipe, é a ferramenta ‘Compartilhar’,
onde você pode compartilhar seus documentos com colaboradores para revisão e controlar o acesso.
Uma ferramenta que vai auxiliar muito nas suas criações é a ‘Inserir’, que pode ser utilizada tanto para textos
quanto para gráficos (imagens).
Inserção de textos
A criação dos textos em um novo documento acontece digitando (comando ‘Texto’, criando quadros de textos),
colando ou inserindo-o a partir de um outro aplicativo de textos.
Quando você tiver blocos de textos maiores, o comando ‘Inserir’ é o modo mais indicado e versátil, uma vez que
o InDesign suporta diversos formatos de processadores de texto, planilhas e arquivos de textos. Outra
facilidade é que, quando você for inserir ou colar um texto, não é necessário criar previamente um quadro de
texto, pois o software criará de maneira automática.
Outra facilidade disponibilizada, ao inserir um texto, é o campo ‘Mostrar opções de importação’, que demonstra
se o texto importado manterá sua formatação e estilo originais. Antes de colar seu texto, você pode selecionar
‘Todas as informações’ ou ‘Somente texto’, nas preferências, localizada no campo ‘Tratamento da área de
transferência’, para, assim, customizar o texto a ser colado, possibilitando incluir informações adicionais, como
amostras e estilos.
Inserção de gráficos (imagens)
O comando ‘Inserir’ é utilizado para incorporar gráficos. Especialmente no InDesign, o termo ‘Inserir gráficos’
também é chamado de importar imagens e inserir fotos.
O tipo de arquivo gráfico condiciona as opções de inserção. As opções de importação serão exibidas se você
selecionar ‘Mostrar Opções de Importação’ na caixa de diálogo ‘Inserir’. Caso você não selecione ‘Mostrar
Opções de Importação’, o software aplicará as configurações padrão ou as usadas mais recentemente para
inserir um arquivo gráfico desse tipo.
Quando a opção for copiar e colar um gráfico (imagem) para um arquivo de trabalho no InDesign, alguns
atributos do elemento original podem ser perdidos em virtude das limitações do sistema operacional ou dos
dados fornecidos pelo aplicativo, origem da imagem. Contudo, se você utilizar um arquivo nativo de um
software do pacote da Adobe, como, por exemplo, o Illustrator, é possível selecionar e editar traçados e
particularidades dessa imagem no InDesign.
Obviamente, se a opção de copiar e colar, ou arrastar e soltar, for de um gráfico (imagem) entre dois arquivos
do InDesign, todos os atributos serão preservados ao proceder a importação.
08/08/2023, 12:23 wlldd_232_u2_com_gra
COR E EFEITOS GRÁFICOS

O aprimoramento visual das diagramações é ampliado com a aplicação de cores e efeitos disponibilizados pelo
InDesign.
São várias as ferramentas para que você possa trabalhar com cores, tais como a caixa de ferramentas, o ‘Seletor
de cores’ e os painéis ‘Amostras’, ‘Cor’ e ‘Controle’.
Ao especificar uma cor, é possível aplicá-la ao traçado ou ao preenchimento de um objeto. Igualmente, o texto
pode receber uma alteração de cor, seja para o quadro de texto ou para as palavras em si.
Aplicando cor a um texto (Figura 1):
Seleciona-se o objeto a colorir em um caminho ou quadro com a ferramenta Seleção.
Para os caracteres de texto, usa-se a ferramenta ‘Tipo’ (T), para realizar a alteração do texto de uma única
palavra ou todo texto de um quadro.
Na caixa de ferramentas ou no painel ‘Cor’ ou ‘Amostras’, seleciona-se “Formatação afeta texto’ (D) ou
‘Formatação afeta container’ (B) para aplicar ao texto ou ao quadro, respectivamente. Selecionando a caixa
'Preencher’ (A) ou ‘Borda’ (C), especifica-se a cor do preenchimento ou da borda.
Figura 1 | Ferramenta Tipo
O procedimento pode ser feito de três maneiras:
‘Selecionar a cor’, um tom ou um gradiente no painel ‘Amostras’ ou ‘Gradiente’.
Selecionando uma cor, tonalidade ou gradiente no menu ‘Preenchimento’ ou ‘Traçado do painel Controle’.
Clicando duas na caixa ‘Preenchimento ou na caixa Traçado’, selecionar a cor e clicar em ‘OK’.
No Seletor de cores (Figura 2), você pode escolher as cores em um campo ou especificar cores numericamente
(separação de cores), usando os modelos HSB, RGB, HSB, Lab ou CMYK.
Figura 2 | Seletor de cores
08/08/2023, 12:23 wlldd_232_u2_com_gra
Fonte: captura de tela do InDesign elaborada pelo auto.
A partir da Figura 2, temos o seguinte:
A – Cor original.
B – Nova cor.
C – Área de cor.
D – Controle deslizante de tonalidade.
E – Espectro de cores.
Painel efeitosSempre que você criar um objeto, traçar ou aplicar um preenchimento e inserir um texto, o
padrão é que sejam exibidos com cor sólida (opacidade de 100%). É possível criar efeitos de distintas maneiras,
que no software são chamados de transparências. No painel ‘Efeitos’, você pode reduzir a opacidade, fazendo
com que o objeto subjacente fique visível através da superfície do objeto, preenchimento ou texto.
Figura 3 | Painel Efeitos
08/08/2023, 12:23 wlldd_232_u2_com_gra
Na Figura 3 temos:
A – Modo mistura.
B – Níveis.
C – Ícone.
D – Limpar efeitos.
O Adobe InDesign disponibiliza nove efeitos de transparência, como vamos ver a seguir (Figura 4).
Figura 4 | Painel Efeitos
Tomando a Figura 4 como base, temos:
A – Sombras: adiciona sombra atrás do objeto.
B – Sombra interna: adiciona sombra às bordas do objeto, conferindo uma aparência de baixo-relevo.
C – Brilho externo: adiciona brilho às bordas.
D – Brilho interno: adiciona brilho às bordas.
E – Chanfro e entalhe: adiciona combinações de áreas claras e escuras, conferindo aos textos ou objetos uma
ideia de tridimensionalidade.
F – Acetinado: incorpora um sombreamento interno, criando um acabamento acetinado.
G – Difusão básica.
H – Difusão direcional.
08/08/2023, 12:23 wlldd_232_u2_com_gra
I - Difusão de gradiente: suavizam as bordas do objeto de forma gradativa, buscando um nível de

transparência.
Se for necessária a melhora do desempenho da exibição, é possível desativar a exibição de transparências,

contudo isso não é alterado na impressão ou na exportação do arquivo.
TRABALHANDO COM CAMADAS E INTERATIVIDADE DE ARQUIVOS

Uma ferramenta muito útil para organizar e hierarquizar os elementos que constituem a arte criada no InDesign
são as ‘Camadas’.
“Como as antigas transparências usadas em retroprojetores, as camadas nada mais são que transparências
individuais, as quais contêm alguns elementos do projeto. Quando sobrepostas, tem-se o trabalho completo”
(ANDRADE, 2020, p. 191).
Na Figura 5, vemos um resumo visual da ferramenta ‘Camadas’, que simula um conjunto de folhas
transparentes sobrepostas. Basicamente, se uma camada não possuir nada criado, possibilitará a visualização
das camadas que estiverem por trás da mesma.
Figura 5 | Camadas
Sempre que se inicia um novo documento, automaticamente é criada uma camada que vai conter elementos do
projeto.
Contudo, quando você opta por trabalhar com várias camadas, o processo produtivo é facilitado, pois será
possível editar elementos desejados, sem alterar outros já inseridos no trabalho. Outra vantagem significativa
com o uso de camadas é poder criar versões de um documento, mudando elementos e criando visuais
diferentes, para, depois, escolher o melhor resultado.
08/08/2023, 12:23 wlldd_232_u2_com_gra
Em ocasiões em que o documento precisa ser impresso, mas que, por possuir gráficos grandes, acaba
resultando lentidão no processo, você pode usar uma única camada para o texto do documento e, na revisão,
ocultar todas as outras camadas, para imprimir rapidamente apenas a camada do texto.
Para criar uma nova camada, basta seguir o procedimento: ‘Janela’ > ‘Camada’ > ‘Nova Camada’. As opções para
a ‘Nova Camada’ são:
Cor: atribuída para identificar os objetos da camada.
Mostrar camada: torna a camada visível.
Mostrar guias: torna visíveis as guias da camada.
Bloquear camada: usada para evitar alterações em objetos da camada.
Bloquear guias: evita alterações em todas as guias de régua da camada.
Imprimir camada: ao imprimir ou exportar para extensão PDF, pode-se determinar se as camadas ocultas
e não imprimíveis serão impressas.
Supressão de texto em contorno em camadas ocultas: opção para que o texto em outras camadas flua
normalmente, caso esteja oculta e com objetos com texto em contorno.
Um recurso de edição de camadas muito útil é a alteração da ordem de empilhamento das camadas em um
documento (figura 2). Uma suposta reorganização de camadas alterará a ordem das mesmas em todas as
páginas, e não somente na página espelhada.
Outra forma de alterar a ordem de empilhamento dos objetos em uma camada é reposicionando-os dentro
dela. No painel ‘Camadas’, você pode arrastar uma camada para baixo ou para cima como desejar.
Figura 6 | Edição de Camadas
Compartilhamento e Interatividade (Figura 7)
Para compartilhar um arquivo e possibilitar a interatividade de todos os envolvidos, é bastante simples,

bastando selecionar uma das seguintes opções para iniciar a revisão do documento:
‘Compartilhar’ > ‘Compartilhar para revisão’.
‘Arquivo’ > ‘Compartilhar para revisão’.
08/08/2023, 12:23 wlldd_232_u2_com_gra
‘Criar revisão em Janela’ > ‘Comentários’ > painel ‘Revisão’.
Figura 7 | Compartilhar arquivos
Você também pode adicionar um título ao documento e especificar o nível de acesso dos envolvidos,
escolhendo uma das seguintes opções, para definir as permissões de acesso:
Somente por convite para compartilhar o design com colaboradores específicos.
Público para compartilhar o design com um público maior. Você pode definir uma senha se desejar.
Para desativar os comentários e fornecer permissões de somente exibição em um link público, clique em ‘Mais
opções’ e selecione ‘Configurações públicas’ e desmarque a opção ‘Permitir comentários de usuários públicos’
(Figura 8).
Figura * | Compartilhar arquivos: configurações
Em seguida, você pode prosseguir com as configurações finais:
Adicionar pessoas: nesse campo, pode-se convidar colaboradores à revisão.
Especifique o endereço de e-mail do colaborador: se você tiver uma Adobe ID, o InDesign detectará
automaticamente.
Finalmente, clique em ‘Convidar’.
08/08/2023, 12:23 wlldd_232_u2_com_gra
VIDEO RESUMO
Em nosso vídeo, veremos um exemplo no formato passo a passo a inserção de um texto por traçado de
caminho, com aplicação em um projeto editorial. Depois, abordaremos a inserção de cor com a ferramenta
Conta-gotas, explicando o procedimento correto para sua utilização em um futuro trabalho.
 Saiba mais
O Adobe InDesign é um software que agiliza e potencializa a feitura de projetos de diagramações editoriais.
Suas ferramentas de inserção de textos e imagens, bem como as possibilidades de edição, estabelecem
um grande conjunto de possibilidades para que artigos ligados à comunicação sejam visualmente atrativos
e bastante satisfatórios.
Para aprofundar seus estudos, deixamos uma sugestão de leitura e prática com a obra a seguir, presente
em nossa biblioteca virtual.
FIDALGO, J. C. D. C.; JOSÉ, M. F. Diagramação com InDesign CS6. São Paulo: Editora Saraiva, 2012.
Disponível em Minha Biblioteca.
Aula 5
REVISÃO DA UNIDADE
14 minutos
ARTE E DIAGRAMAÇÃO DIGITAL

A computação gráfica evoluiu de forma significativa nos últimos anos, graças não apenas à tecnologia da
informática como um todo, mas essencialmente pelo avanço de softwares de desenho e diagramação,
incorporando recursos com funcionalidades que contemplam o espectro de necessidades impostas aos
profissionais para a entrega de seus projetos gráficos.
Softwares, como o Adobe Illustrator e o Adobe InDesign, possibilitam de maneira satisfatória a criação e edição
de imagens, ilustrações e textos, dos respectivos tratamentos e efeitos visuais de elementos que são
concebidos, bem como de todas as outras questões inerentes ao processo de trabalho para entrega de uma
arte digital.
O Illustrator é usado para o desenho e edição vetorial, permitindo criar trabalhos sofisticados de design para
praticamente qualquer mídia, e para que o profissional produza gráficos vetoriais de qualidade, tais como
impressos, vídeo, web e dispositivos móveis, ampliando, assim, o leque de possibilidades em distintos ramos de
atuação no mercado.
08/08/2023, 12:23 wlldd_232_u2_com_gra
Os arquivos vetoriais são constituídos por vetores, ou seja, entidades definidas matematicamente como uma
série de pontos unidos por linhas. Cada vetor é uma entidade independente com propriedades, como cor,
forma, contorno, tamanho e posição na tela, inclusas em sua definição. Por isso, é possível ampliar, mover e
alterar suas propriedades repetidas vezes, sempre mantendo a nitidez e a resolução originais, sem afetar os
demais componentes do desenho. Imagine, agora, uma mesma imagem que deva ser utilizada em várias
mídias, por exemplo, em um cartão de visitas, em um banner publicitário e em um outdoor urbano. A
possibilidade de ampliar e reduzir indefinidamente tal imagem vetorial, que tenha sido criada no Illustrator,
permite que essa imagem única, seja qual for o seu tamanho, mantenha a mesma qualidade visual em todas
mídias.
As suas ferramentas possibilitam o acabamento e finalização das artes desenvolvidas, conferindo efeitos
artísticos que entregam ilustrações com um evidente apuro visual, além da riqueza de detalhes, que podem ser
desenvolvidos de forma dinâmica pelo profissional.
O InDesig, é um software com uma identidade generalista, pois não se limita ao uso em projetos de design, mas
para a produção dos variados artigos presentes na área editorial, pois oferece precisão, controle e perfeita
integração a outras plataformas gráficas.
Quando tratamos especificamente dos produtos do segmento de editoração, publicações, jornalismo,

publicidade etc., o software assume um protagonismo na diagramação de mídias impressas, digitais ou móveis.
Esses aspectos possibilitam que profissionais de distintas áreas, tais como designers, escritores, artistas e
igualmente as editoras, consigam se comunicar melhor com um público, cada vez mais diversificado e ansioso
por materiais realmente atrativos e com qualidade visual.
Outra vantagem para os usuários desses softwares é que, por estarem conjuntamente no catálogo da Adobe,
existe a possiblidade de importar e exportar as artes digitais sem perder as configurações dos documentos e a
qualidade do trabalho.
REVISÃO DA UNIDADE
Nosso audiovisual vai trazer um exercício prático, utilizando um dos softwares estudados: Adobe Illustrator.
Trata-se de um verdadeiro passo a passo, em que você poderá realizar concomitantemente a criação de uma
ilustração proposta, praticando algumas ferramentas de criação, edição e finalização de arte. Como resultado
dessa prática, você aprenderá a desenhar com os comandos elipse e estrela, a edição com alinhamento e
agrupamento de objetos, as cores de contorno e preenchimento, além de opções do painel Pathfinder.
ESTUDO DE CASO
Você trabalha atualmente em uma agência de publicidade, fazendo parte da equipe de criação e
desenvolvimento das artes gráficas. Um cliente da cidade procurou a agência para produzir uma campanha
publicitária, que será veiculada nas mídias impressas e digitais. A ideia central é desenvolver um material
similar, tanto para a distribuição impressa quanto para a produção digital, que será usada para divulgação de
08/08/2023, 12:23 wlldd_232_u2_com_gra
um novo produto destinado ao mercado de vestuário feminino. Por haver um prazo curto para a produção,
cada integrante da equipe ficou com uma incumbência, e você precisa criar um encarte comercial que será
distribuído em um encontro com clientes em potencial.
Qual seria a melhor ferramenta gráfica (software de computador) para agilizar esse processo, tendo o logotipo
da marca, imagens dos produtos e textos já definidos, cabendo a você a diagramação deste encarte?
 Reflita
Diagramação e Forma
A diagramação de produções editoriais, independentemente da tipologia, possui algumas premissas
comuns, tais como a composição adequada do seu formato e layout, ou seja, a forma, tamanho e
composição visual do produto final.
A seleção do formato é uma combinação de visão do designer e de considerações

práticas. Essas considerações podem incluir qual é o público-alvo, onde o design
será visto ou utilizado, a natureza da informação a ser apresentada e o orçamento
disponível.
— (AMBROSE; HARRIS, 2012, p. 9)
Uma abordagem criativa para a seleção do formato é capaz de produzir resultados para potencializar a
mensagem geral apresentada com o produto editorial. Você pode mesclar materiais, escala de produção,
composições visuais e usar técnicas de acabamento de impressão para incrementar o design ou resultar
em algo único.
Em consonância com o formato, temos o layout, que é o arranjo dos distintos elementos compositivos da
arte em relação ao espaço que eles ocupam no esquema geral do projeto. “Também é chamado de gestão
da forma e do espaço. O objetivo do layout é apresentar os elementos visuais e textuais de maneira clara e
eficiente ao leitor” (AMBROSE; HARRIS, 2012, p. 33).
Sempre que o observador/leitor, conseguir navegar pelo material de forma natural e encontrar as
informações desejadas, é sinal de que o layout foi bem planejado e executado. Para diagramar um layout,
você pode se valer do uso de um grid, que é uma série de linhas de referência que ajudam a dividir e
organizar uma página, permitindo a disposição rápida e precisa dos elementos do design - assegurando
uma consistência visual.
Aliado aos processos técnicos, a criatividade do profissional é outro elemento essencial para estabelecer
uma diagramação agradável e assertiva.
08/08/2023, 12:23 wlldd_232_u2_com_gra
RESOLUÇÃO DO ESTUDO DE CASO

A produção dos materiais gráficos, seja para impressão ou para o formato digital, exige ferramentas que
entreguem ao profissional agilidade e precisão, para produzir uma arte que se alinhe às necessidades de um
mercado cada vez mais exigente.
O software que atenderá perfeitamente a essa demanda que lhe foi apresentada é o Adobe InDesign, pois é
uma ferramenta de caráter profissional voltada para a prática de produções gráficas, especialmente as
diagramações de projetos editoriais, como encartes, livros, revistas, banners, layouts para publicações na web,
dentre outras tantas possibilidades.
O InDesign permite, de forma flexível, o desenvolvimento de projetos de grande porte e respectivas

complexidades, mas é bastante eficaz para trabalhos mais simples, ou de uma única página por exemplo, como
é o caso proposto, apresentando características e funcionalidades que permitem total integração com outros
softwares e tecnologias de formato de arquivos.
A característica generalista do InDesign evidencia-se com as possibilidades de escolha de layout e

gerenciamento das páginas de trabalho, alinhadas à grande variedade de tipos e formatos de trabalhos
editoriais que hoje encontramos na área da comunicação e publicidade.
A sua primeira configuração será determinar o tamanho da folha de diagramação, ou seja, o formato do layout
a partir do tamanho do encarte que será criado. Na caixa de diálogo ‘Novo documento’, dentre as opções, você
pode escolher entre: impressão, web e móvel. Escolhida a sua opção (impressão), determine o tamanho da
página, ou seja, os contornos do layout, já alinhado no projeto, e também: ‘Unidade de medida’; ‘Orientação’
(Paisagem ou Retrato); e ‘Páginas’ (quantidade).
De posse do logotipo da marca e das imagens do produto, você irá inseri-los no layout com a ferramenta Inserir.
O comando ‘Inserir’ é utilizado para incorporar gráficos e, especialmente no InDesign, o termo ‘Inserir gráficos’
também é chamado de importar imagens e inserir fotos. Lembre-se que o tipo de arquivo condiciona as opções
de inserção que serão exibidas selecionando ‘Mostrar opções de importação’, na caixa de diálogo do comando
‘Inserir’. Se você não selecionar essa opção, o InDesign aplicará as configurações padrão ou aquelas usadas da
última vez.
O próximo passo é inserir os textos necessários. Você pode usar a ferramenta ‘Texto’, criando quadros de texto
ou inserindo-o a partir de um outro aplicativo de textos. Caso nesse trabalho os blocos de textos sejam maiores,
o comando ‘Inserir’ é o modo mais indicado e versátil, uma vez que o InDesign suporta diversos formatos de
processadores de texto, planilhas e arquivos de textos. Outra facilidade para esse projeto e outros futuros, é
que você pode inserir ou colar um texto sem criar previamente um quadro de texto, pois o software o criará de
maneira automática.
Outra facilidade disponibilizada ao inserir um texto é o campo ‘Mostrar opções de importação’, que demonstra
se o texto importado manterá sua formatação e estilo original. Antes de colar seu texto, você pode selecionar
‘Todas as informações’ ou ‘Somente texto’, em preferências, localizada no campo ‘Tratamento da área de
transferência’, para assim customizar o texto a ser colado, possibilitando incluir informações adicionais como
amostras e estilos.
08/08/2023, 12:23 wlldd_232_u2_com_gra
Feitas essas etapas didáticas, agora, é com você: use a sua expertise e criatividade para homogeneizar as
informações repassadas e criar uma bonita diagramação visual, que possa ser realmente atrativa e legível.
RESUMO VISUAL
ILLUSTRATOR
IMAGEM VETORIAL
QUALIDADE DE IMAGEM
VÁRIAS MÍDIAS
INDESIGN
DIAGRAMAÇÃO
EDITORAÇÃO
FLEXIBILIDADE
REFERÊNCIAS
3 minutos
Aula 1
ALVES, W. P. Adobe Illustrator CC - Descobrindo e Conquistando. São Paulo: Editora Saraiva, 2013.
ANDRADE, M. S. Adobe Illustrator. São Paulo: Editora SENAC, 2019.
Aula 2
ADOBE. Disponível em: https://www.adobe.com/br/. Acesso em: 14 jun. 2022.
ALVES, W. P. Adobe Illustrator CC - descobrindo e conquistando. São Paulo: Editora Saraiva, 2013.
08/08/2023, 12:23 wlldd_232_u2_com_gra
Aula 3
ANDRADE, M. S. Adobe InDesign CC6. São Paulo: Editora SENAC, 2019.
ANDRADE, M. S. Adobe InDesign. São Paulo: Editora SENAC, 2020.
TEAM, ADOBE C. Adobe InDesign CS6. Tradução: João Eduardo Nóbrega Tortello. Porto Alegre: Bookman, 2013
Aula 4
TEAM, ADOBE C. Adobe InDesign CS6. Tradução: João Eduardo Nóbrega Tortello. Porto Alegre: Bookman, 2013.
Aula 5
AMBROSE, G.; HARRIS, P. Fundamentos de design criativo. Porto Alegre: Bookman, 2012.
ALVES, W. P. Adobe Illustrator CC - descobrindo e conquistando. São Paulo: Editora Saraiva, 2013.
FIDALGO, J. C. D. C; JOSÉ, M. F. Diagramação com InDesign CS6. São Paulo: Editora Saraiva, 2012.
TEAM, ADOBE C. Adobe InDesign CS6. Tradução: João Eduardo Nóbrega Tortello. Porto Alegre: Bookman, 2013.
Imagem de capa: Storyset e ShutterStock.

cw2 Comp Grafica

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

cw2 Comp Grafica

Enviado por

Direitos autorais:

Formatos disponíveis

08/08/2023, 12:23 wlldd_232_u2_com_gra

CRIAÇÃO VETORIAL E DIAGRAMAÇÃO

 Aula 1 - Introdução ao Illustrator

 Aula 2 - Criação e vetorização de imagem no Illustrator

 Aula 3 - Apresentação do InDesign

 Aula 4 - Criação de modelos no InDesign

 Aula 5 - Revisão da unidade

POSSÍVEIS DEFINIÇÕES DO PERFIL DE CADA NOVO DOCUMENTO

Figura 1 | Tela inicial

Fonte: Andrade (2019, p. 15).

A partir da Figura 1, podemos ver os campos principais para interação:

B – Abrir: essa opção abre um documento já existente.

Figura 2 | Configuração de documento

Fonte: captura de tela do Illustrator elaborada pelo autor.

Na Figura 2, vemos as opções de layout, com as seguintes possibilidades:

Mobile: layout de tela de telefone celular.

Web: layout para páginas de internet.

Print: layout para futuras impressões.

Film&Video: layout para produções de vídeos.

Art&Ilustrator: layout para criação de artes em geral.

Figura 3 | Configuração de documento

Fonte: captura de tela do Illustrator elaborada pelo autor.

Figura 4 | Arquivo aberto

Fonte: captura de tela do Illustrator elaborada pelo autor.

CONHECENDO A ÁREA DE TRABALHO, GUIAS E WIREFRAMES

Figura 5 | Interface de trabalho

Fonte: Andrade (2019, p. 17).

B – Painel Controle: sempre exibe as opções da ferramenta que estiver selecionada.

C – Barra de ferramentas: aqui encontramos todas as ferramentas e seus grupos.

D – Área de desenho: onde criam-se os projetos.

Figura 6 | Barra de ferramentas

Fonte: Andrade (2019, p. 18).

Figura 7 | Ferramenta Texto

Fonte: Andrade (2019, p. 18).

Figura 8 | Barra de ferramentas

Fonte: Andrade (2019, p. 19).

Figura 9 | Interface de trabalho

Fonte: Andrade (2019, p. 17).

PRINCIPAIS FERRAMENTAS: SELEÇÃO, DESENHO, TEXTO

Fonte: captura de tela do Illustrator elaborada pelo autor.

Caneta (Figura 10)

Fonte: elaborada pelo autor.

Seleção (Figura 12)

Figura 12 | Formas de seleção

Fonte: elaborada pelo autor.

Figura 13 | Formas de seleção

Fonte: elaborada pelo autor.

Figura 14 | Texto pontual

Fonte: captura de tela do Illustrator elaborada pelo autor.

CRIAÇÃO E VETORIZAÇÃO DE IMAGEM NO ILLUSTRATOR

RECURSOS PARA APRIMORAMENTO DO TRABALHO

Fonte: Andrade (2019, p. 62).

Fonte: Andrade (2019, p. 63).

Fonte: Andrade (2019, p. 149).

Já a ‘Máscara’ de recorte é basicamente a combinação de um objeto sobreposto a outro, ou sobre uma

Figura 4 | Máscara de recorte

Fonte: adaptado de Andrade (2019, p. 155).

Já a ‘Máscara’ de recorte é basicamente a combinação de um objeto sobreposto a outro, ou sobre uma

Usando máscaras de opacidade, criando variações de transparência.

Aplicando gradientes ou malhas com transparência.

Usando o modo mistura para alterar cores.

Aplicando efeitos ou estilos gráficos.

EXPLORANDO FERRAMENTAS DE ACABAMENTO
