Universidade Federal de Santa Maria

Centro de Tecnologia
Departamento de Processamento de Energia Elétrica
Curso de Engenharia Acústica

ELC1027 - Circuitos Elétricos II

Prof. Émerson Rafael da Silva

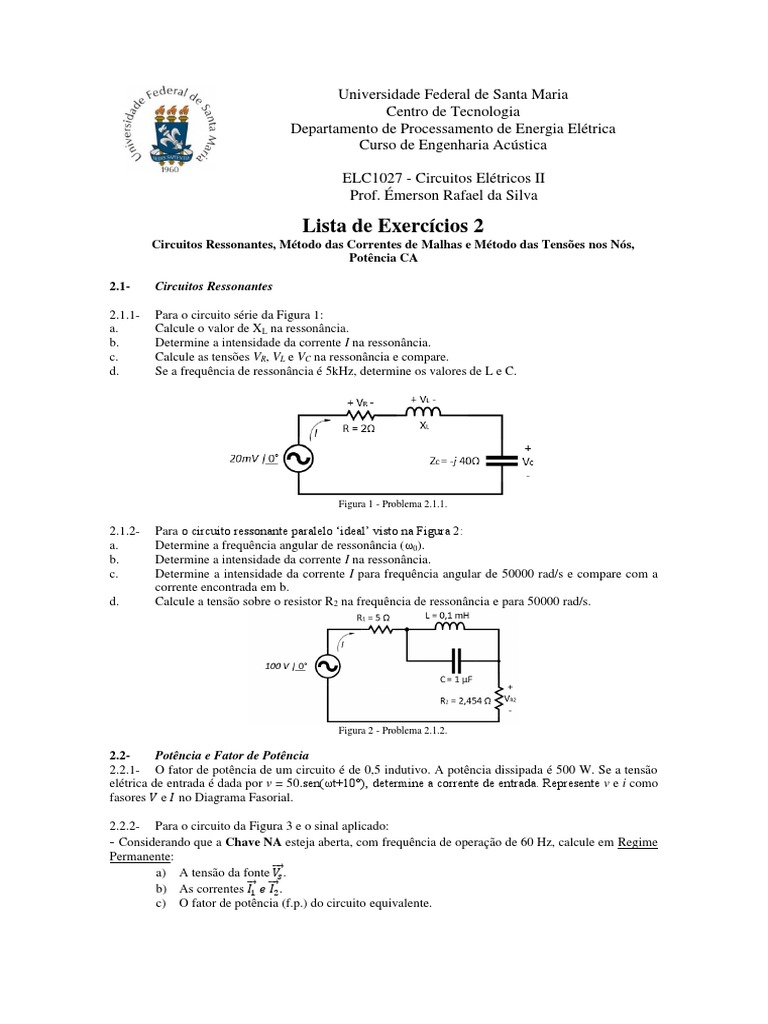

Lista de Exercícios 2
Circuitos Ressonantes, Método das Correntes de Malhas e Método das Tensões nos Nós,
Potência CA

2.1- Circuitos Ressonantes

2.1.1- Para o circuito série da Figura 1:

a. Calcule o valor de XL na ressonância.
b. Determine a intensidade da corrente I na ressonância.
c. Calcule as tensões VR, VL e VC na ressonância e compare.
d. Se a frequência de ressonância é 5kHz, determine os valores de L e C.

Figura 1 - Problema 2.1.1.

2.1.2- Para o circuito ressonante paralelo ‘ideal’ visto na Figura 2:

a. Determine a frequência angular de ressonância (ω0).
b. Determine a intensidade da corrente I na ressonância.
c. Determine a intensidade da corrente I para frequência angular de 50000 rad/s e compare com a
corrente encontrada em b.
d. Calcule a tensão sobre o resistor R2 na frequência de ressonância e para 50000 rad/s.

Figura 2 - Problema 2.1.2.

2.2- Potência e Fator de Potência

2.2.1- O fator de potência de um circuito é de 0,5 indutivo. A potência dissipada é 500 W. Se a tensão
elétrica de entrada é dada por v = 50.sen(ωt+10°), determine a corrente de entrada. Represente v e i como
fasores 𝑉 e 𝐼 no Diagrama Fasorial.

2.2.2- Para o circuito da Figura 3 e o sinal aplicado:

- Considerando que a Chave NA esteja aberta, com frequência de operação de 60 Hz, calcule em Regime
Permanente:
a) A tensão da fonte ⃗⃗⃗ 𝑉𝑠 .
b) As correntes ⃗⃗𝐼1 𝑒 ⃗⃗𝐼⃗2 .
c) O fator de potência (f.p.) do circuito equivalente.
- Suponha agora que a Chave NA seja pressionada e desta forma, alimenta o restante do circuito que estava
⃗⃗⃗⃗⃗
|𝑉𝑠 |
em aberto. Utilizando o valor calculado no item (a) para a fonte ⃗⃗⃗𝑉𝑠 e sabendo que agora, |𝐼⃗⃗𝑠 | = ,
3,52062
calcule em Regime Permanente:
d) O valor do capacitor C1 para que o f.p. do circuito seja de 0,587 capacitivo. Dica: Caso surgir
uma resistência em série, esta será desprezível e pode ser desconsiderada.
e) As potências dissipadas nos resistores R1 e R2.
f) Desenhe em um Diagrama Fasorial os fasores ⃗⃗⃗𝑉𝑠 , ⃗⃗𝐼𝑠 , ⃗⃗𝐼1 , ⃗⃗𝐼⃗2 e ⃗⃗⃗
𝐼𝐶 .
g) ⃗⃗ ⃗⃗
⃗ ⃗⃗⃗
Demonstre no Diagrama Fasorial que, 𝐼1 + 𝐼2 + 𝐼𝐶 ≅ 𝐼𝑠 . ⃗⃗

Figura 3

2.2.3- A carga de um gerador de 120V e 60Hz é de 5kW (resistiva), 8kVAr (indutiva) e 2kVAr
(capacitiva).
a) Calcule o número total de quilovolts-ampères.
b) Determine o FP das cargas combinadas.
c) Calcule a corrente fornecida pelo gerador.
d) Calcule a capacitância necessária para estabelecer um fator de potência unitário.
e) Encontre a corrente fornecida pelo gerador com um fator de potência unitário e compare com o
valor obtido no item (c).

2.2.4- Para o circuito visto na Figura 4:

a) Calcule a impedância total 𝑍̅𝑇 .
b) Calcule 𝐼 .
c) Determine o fator de potência total.
d) Calcule 𝐼1 e 𝐼2 .
e) Determine a potência média fornecida ao circuito.

Figura 4

2.2.5- Um capacitor de reatância capacitiva -52 Ω e ligado em paralelo com a carga do circuito da figura
5. Calcule:
a) os valores eficazes dos fasores VL e IL;
b) a potência média e a potência reativa absorvidas pela impedância de carga de (39 + j26) Ω;
c) a potência média e a potência reativa absorvidas pela impedância de linha de (1 + j4) Ω;
d) a potência média e a potência reativa fornecidas pela fonte;
e) a potência reativa fornecida pelo capacitor em paralelo com a carga.

Figura 5
2.2.6- A tensão eficaz nos terminais de uma carga é 250 V. A carga está absorvendo uma potência média
de 40 kW e fornecendo uma potência reativa de 30 kVAR. Determine dois modelos de impedância
equivalente da carga.

2.2.7- Determine o fasor tensão Vf (eficaz) no circuito mostrado, se as cargas L1 e L2 estiverem

absorvendo 15 kVA com um FP atrasado de 0,6; e 6 kVA com um FP adiantado de 0,8, respectivamente.
Expresse Vf em forma polar.

Figura 6
