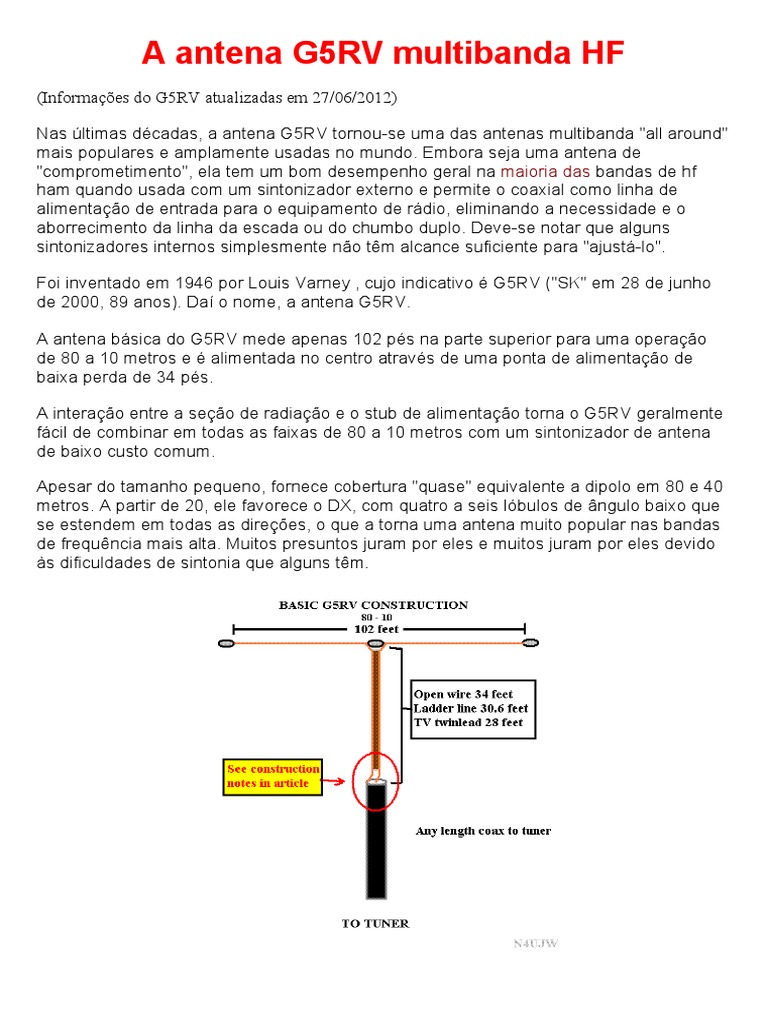

A antena G5RV multibanda HF

(Informações do G5RV atualizadas em 27/06/2012)

Nas últimas décadas, a antena G5RV tornou-se uma das antenas multibanda "all around"
mais populares e amplamente usadas no mundo. Embora seja uma antena de
"comprometimento", ela tem um bom desempenho geral na maioria das bandas de hf
ham quando usada com um sintonizador externo e permite o coaxial como linha de
alimentação de entrada para o equipamento de rádio, eliminando a necessidade e o
aborrecimento da linha da escada ou do chumbo duplo. Deve-se notar que alguns
sintonizadores internos simplesmente não têm alcance suficiente para "ajustá-lo".

Foi inventado em 1946 por Louis Varney , cujo indicativo é G5RV ("SK" em 28 de junho
de 2000, 89 anos). Daí o nome, a antena G5RV.

A antena básica do G5RV mede apenas 102 pés na parte superior para uma operação
de 80 a 10 metros e é alimentada no centro através de uma ponta de alimentação de
baixa perda de 34 pés.

A interação entre a seção de radiação e o stub de alimentação torna o G5RV geralmente

fácil de combinar em todas as faixas de 80 a 10 metros com um sintonizador de antena
de baixo custo comum.

Apesar do tamanho pequeno, fornece cobertura "quase" equivalente a dipolo em 80 e 40

metros. A partir de 20, ele favorece o DX, com quatro a seis lóbulos de ângulo baixo que
se estendem em todas as direções, o que a torna uma antena muito popular nas bandas
de frequência mais alta. Muitos presuntos juram por eles e muitos juram por eles devido
às dificuldades de sintonia que alguns têm.
 Observe que "qualquer comprimento do cabo coaxial ao afinador" no desenho é
discutível ...
veja a conclusão na parte inferior do artigo!

O COMPRIMENTO DA ANTENA:
A frequência central do projeto da versão em tamanho real (configurada como um dipolo
de 2/2 de onda em 20 m) é 14,150 MHz e a dimensão de 102 pés é derivada da fórmula
para antenas de fio longo, que é:

COMPRIMENTO TOTAL NOS PÉS = 492 X (N - 0,05)) / F (MHZ)

Portanto, temos:

492 x ........ N - 0,05 = 3 - 0,05 = 2,95 ("N" é o número de 1/2 comprimentos de onda)

Continuando com a fórmula:

492 x 2,95 = 1451,4

1451,4 / 14,15 mhz = 102,57 pés de comprimento total (51 pés por meio arredondado)

Na prática, como todo o sistema será levado a um swr baixo para ser usado pelo
transmissor com o uso de um "sintonizador" de antena, a antena é cortada em 31,1 m
(102 pés).
Em alguns casos, isso ainda é muito longo para caber no espaço necessário. Nesse
caso, uma versão de tamanho médio, cobrindo 7 a 28 MHz, ainda é muito útil. Isso às
vezes é chamado de versão "JR" se comprado comercialmente.

Por outro lado, alguns amadores gostariam de ter capacidade de 1,8 MHz e têm o
comprimento de 204 pés (62,2 m) necessário para a antena G5RV.

A antena não precisa ser colocada como uma superfície plana (horizontal), mas pode ser
instalada como um V invertido.
Se a antena for elevada como um V invertido, o ângulo incluído no ápice não deve ser
inferior a 120 graus.
O centro da antena deve estar o mais alto possível, é claro, e a seção correspondente
deve descer em ângulo reto com a antena.

TODA A SEÇÃO IMPORTANTE DE HARMONIZAÇÃO:

A seção correspondente pode ser projetada de várias maneiras.

Fio aberto:
esta é a construção preferida usando o alimentador de fio aberto para uma perda mínima,
pois esta seção sempre carrega uma onda estacionária sobre ele. Devido à onda
estacionária, a impedância real não é importante.

Linha da escada (linha do tipo janela):

A próxima opção mais desejávela seção correspondente seria feita a partir de uma linha
de fio aberto do tipo janela, de 300 ohm ou 450 ohm. Essa é basicamente uma linha de
fita, como um cabo duplo do tipo TV para serviço pesado, com fio 16 a 20, e "janelas"
cortam o isolamento a cada 10 a 15 cm. A vantagem da linha de "janela" é que os
condutores não ficam curtos se a linha torcer com um vento forte devido à sua
construção.

Cabo duplo "TV": A principal desvantagem do cabo duplo do tipo TV é a durabilidade . A

vantagem disso é que ele está prontamente disponível nas tomadas eletrônicas, embora
esteja ficando mais escasso.
Não use o fio duplo "blindado". O escudo irá interagir na seção correspondente,
especialmente em 3,5 ou 7 MHz.

COMPRIMENTO DA SEÇÃO DE CORRESPONDÊNCIA:

O comprimento da seção correspondente é uma meia-onda ELÉTRICA em 14 MHz . O

comprimento físico real é determinado pela seguinte fórmula :

COMPRIMENTO (em pés) = (492 x VF) / f (MHz) (VF = o fator de velocidade da seção

correspondente)
O fator de velocidade é determinado pelo tipo de linha e as propriedades dielétricas do
seu isolamento.
Para os três tipos de linha discutidos até o momento, o VF é:
Fio aberto = 0,97
Linha da escada (linha da janela) = 0,90
fio duplo "TV" = 0,82
Observe que esses fatores de velocidade podem diferir entre vários fornecedores,
portanto, é melhor verificar as especificações do tipo que você usa. Lembre-se também
de que o seu sintonizador compensará pequenas diferenças.

Ao substituir o VF na fórmula e calcular uma frequência central de 14,15 MHz, você

obtém os seguintes comprimentos de seção correspondentes:
Fio aberto = 10,28 m (33,7 pés)
Linha da escada (linha da janela) = 9,54 m (31,3 pés)
Fio duplo "TV" = 8,69 m (28,5 pés)

Aqui está a matemática para quem precisa de um exemplo:

Vamos usar o chumbo duplo do tipo TV no nosso.

A VF do chumbo duplo do tipo TV é 0,82

Então .....

Comprimento em pés para a seção correspondente (total) = 492 X 0,82 / Fmhz =

492 x 0,82 = 403,44

403.44 / 14.15mhz = 28.51 pés para o tipo de TV de chumbo duplo

, TAMANHO COMPLETO, TAMANHO DUPLO e MEIO TAMANHO

(às vezes chamado de "JR")

Cobertura de 3,5 - 28 MHz 1,8 - 28 MHz 7 - 28 MHz

 (mais
Banda
popular)
Comprimento da 31,1 m (102 62,2 m (204 15,55 m (51
antena pés) pés) pés)
Seção
correspondente:
10,28 m (33,7 67,5 pés (20,56 16,94 (5,14
- fio aberto
pés) m) m)
- linha da 9,34 m (31,3 19,08 m (62,6
4,77 m
escada pés) pés)
- chumbo duplo 28,5 pés 14,35 m
17,38 m
"TV" (8,69 m) (14,3 pés)

Características da banda do G5RV:

3.5Mhz. Nesta banda, cada metade do "flat-top" mais cerca de 17 pés (5,18 m) de cada
perna na seção correspondente forma um dipolo de meia onda encurtado ou levemente
dobrado. O restante da seção correspondente atua como uma reatância indesejada, mas
inevitável, entre o centro elétrico do dipolo e o alimentador do sintonizador de antena. O
diagrama polar é efetivamente o de uma antena de meia onda.

7Mhz. A "seção plana ou horizontal" mais 4,87 m (16 pés) da seção correspondente
agora funciona como uma antena "duas ondas em fase" parcialmente dobrada,
produzindo um diagrama polar com um padrão de lóbulo um pouco mais nítido que a
metade dipolo de onda devido às suas características colineares. Novamente, a
correspondência com um alimentador coaxial de 75 ohms ou com coaxial de 50/80 ohms
na base da seção correspondente é degradada pela reatância indesejada da metade
inferior da seção correspondente, mas, apesar disso, usando um sintonizador de antena
adequado, o O sistema carrega bem e irradia muito efetivamente nessa banda .

10Mhz. Nesta banda, a antena funciona como uma matriz colinear em fase de meia
onda, produzindo um diagrama polar praticamente o mesmo que em 7mhz. Uma carga
reativa é apresentada ao alimentador na base da seção correspondente, mas, como em
7mhz, o desempenho é muito eficaz.

14Mhz. Nesta frequência, as condições são ideais. O "flat-top" forma uma antena de

alimentação central de três ondas e meia onda que produz um diagrama polar de vários
lobos com a maior parte de sua energia irradiada no plano vertical em um ângulo de
cerca de 14 graus, o que é muito eficaz para trabalhando. Como a resistência à radiação
no centro de uma antena de fio longo de três ondas e meia, suportada a uma altura de
meia onda acima do solo, da condutividade média é de cerca de 90 ohm, e a seção
correspondente de 34 pés (10,36 m) agora funciona como 1 : 1 transformador de
impedância, um alimentador com algo entre 75 e 80 ohm de impedância característica
"verá" uma carga não reativa (isto é, resistiva) de aproximadamente esse valor na base
da seção correspondente, de modo que o vswr no alimentador seja quase 1: 1. Mesmo o
uso do alimentador coaxial de 50 ohms resultará em um vswr de apenas cerca de 1,8:
1. Supõe-se aqui que 34 pés (10,36 m) é uma altura média razoável da antena em
instalações amadoras.
18Mhz. A antena funciona como duas antenas de onda completa alimentadas em
fase; combinando o ganho lateral de uma matriz colinear de dois elementos com um
ângulo de radiação zênite um pouco menor do que um dipolo de meia onda devido à sua
característica de fio longo.

21Mhz. Nesta banda, a antena funciona como um "fio longo" de cinco meias-ondas,

produzindo um diagrama polar de múltiplos lóbulos com radiação de ângulo de zênite
baixo muito eficaz . Embora uma alta carga resistiva seja apresentada ao alimentador na
base da seção de maquiagem, o sistema carrega muito bem quando usado em conjunto
com um sintonizador de antena adequado e irradia muito efetivamente para contatos dx .

24Mhz. A antena novamente funciona efetivamente como um "fio longo" de cinco ondas e
meia, mas, devido à mudança nas posições dos antinós atuais na parte superior plana e
na seção correspondente, agora apresenta uma condição de carga resistiva muito menor
ao alimentador conectado à extremidade inferior do que em 21 mhz. O diagrama polar é
multilobrado com radiação de baixo ângulo de zênite.

28Mhz. Nesta banda, a antena funciona como duas antenas de "fio longo", cada uma das
três meias ondas, alimentadas em fase. O diagrama polar é semelhante ao de um "fio
longo" de três ondas, mas com ganho ainda maior sobre um dipolo de meia onda devido
ao efeito colinear obtido pela alimentação de duas antenas de três ondas, em linha e em
estreita proximidade, em fase.

Notas e dicas de construção:

1. A seção correspondente é conectada ao centro da antena como qualquer antena

dipolo comum e pode descer verticalmente pelo menos 20 pés ou mais, se possível.
Em seguida, ele pode ser dobrado e amarrado a um poste ou linha adequado e
conectado ao cabo coaxial e executado no sintonizador de antena.

2. Na junção da seção correspondente e do cabo coaxial, é altamente recomendável que
essa junção seja bem vedada contra chuva, gelo, neve etc. Também forneça um suporte
de alívio de tensão para toda a seção de junção para impedir a ruptura aqui. Esta área
será propensa a quebra por torção do vento.

3. Também é recomendado um bom suporte do isolador central para proporcionar alívio

da tensão na seção correspondente.

4. Sob certas condições, devido ao efeito inerente de "desbalanceado a balanceado"

causado pela conexão direta de um alimentador coaxial ao final da seção de
correspondência (balanceada) ou por outras causas, uma corrente pode fluir no exterior
do condutor externo coaxial. Este efeito pode ser consideravelmente reduzido, ou
eliminado, enrolando o alimentador de cabo coaxial em uma bobina de 8 a 10 voltas com
cerca de 6 polegadas de diâmetro imediatamente abaixo do ponto de conexão do cabo
coaxial no final da seção correspondente. A primeira e a última volta não devem tocar e a
bobina deve ser presa com segurança para ajudar a evitar isso. Alguns construtores
usam isso, outros não.
5. Se você usar chumbo duplo comum do tipo TV para a seção correspondente,
provavelmente é uma boa idéia que você não consuma muito mais do que 100 watts de
energia devido ao alto swr na linha de alimentação. Não prenda a seção correspondente
a um mastro ou poste de metal.

Conclusões baseadas em pesquisa abrangente da VK1OD (site desativado )

Sugira uma seção de correspondência de linha equilibrada de 9,85m (32,31 pés) do

Wireman 554, estendida por 15,15m (49,47 pés) de cabo coaxial RG6 / U para um
sintonizador "local". (Sintonizador local significa sintonizador no barraco)

(Wireman 454 é 440 ohm, 14 AWG, aço com 19 fios de cobre)

Essa é a solução de sintonizador "local" de menor custo; perdas aceitáveis nas bandas

de 3,5, 7, 14, 21, 25 MHz.

Reconhecimentos:
G5RV (Design original por Louis Varney)
Partes editadas de RADIO COMMUNICATIONS, JULHO DE 1984
VK1OD
