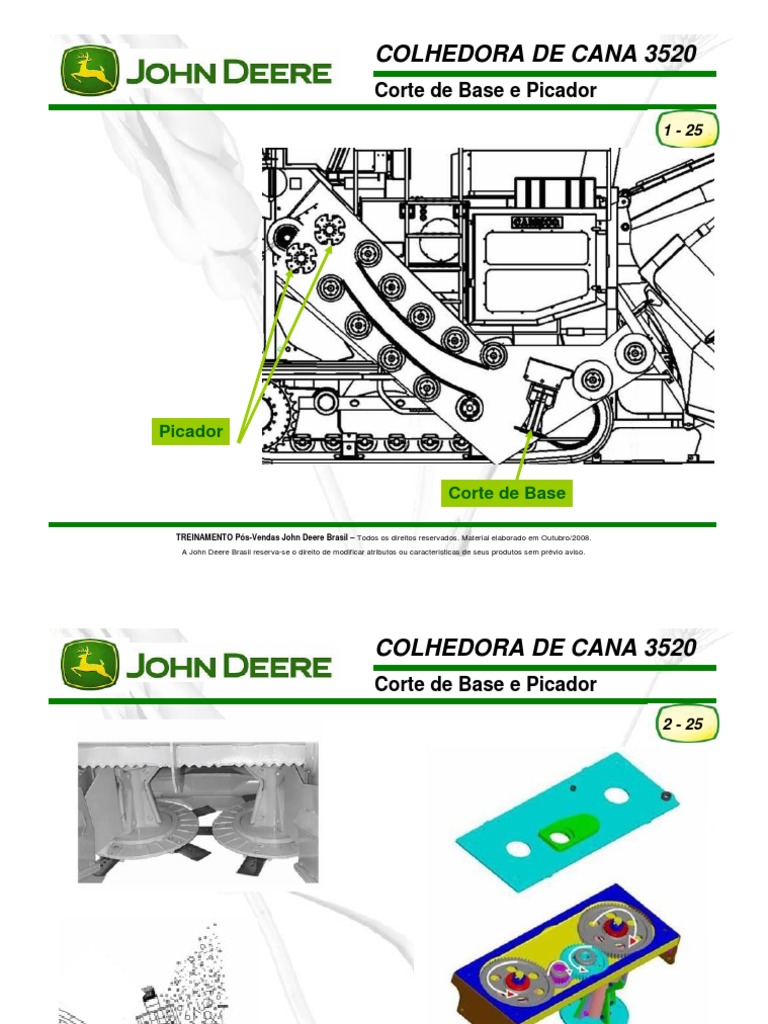

COLHEDORA DE CANA 3520

Corte de Base e Picador

1 - 25

Picador

Corte de Base

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
2 - 25

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
Cortador de Base 3 - 25

• Somente uma roda dentada intermediária contra 3 do modelo anterior

(menos peças se movimentando);

• Acionar sempre com o motor em baixa rotação;

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
Cortador de Base 4 - 25

• Ajustar o torque das porcas das engrenagens da seguinte maneira;

1. Dar o primeiro aperto com 280 Nm.

2. Após o torque soltar a porca novamente.
3. Dar o torque definitivo com 150 Nm.
4. Travar a porca.

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
Cortador de Base 5 - 25
Vedação da Caixa Antiga

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
Cortador de Base 6 - 25
Vedação da Caixa Nova

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
Cortador de Base 7 - 25
Vedação da Caixa Nova

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
Cortador de Base 8 - 25
Vedação da Caixa Nova

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
9 - 25

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
Cortador de Base 10 - 25
Manutenção

Abastecimento de óleo 85w 140 (11 Litros) Dreno

Nível

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
11 - 25

Dreno

Válvula

Graxeira

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
Cortador de Base 12 - 25
Lâminas

Boas lâminas de cortador de base podem ajudar a colocar a cana dentro do

circuito do rolo alimentador e também minimizam danos de restolho e
fornecem um trabalho limpo no solo. Quando a extremidade ficar
arredondada pelo desgaste, faça um rodízio das lâminas para discos
opostos.
Quando as extremidades ficarem
desgastadas do outro lado, remova todas
as lâminas dos discos do cortador de
base. Corte aproximadamente 7,5 cm
(2.5 in.) de distância da extremidade
desgastada da lâmina. Isto fornecerá
uma lâmina reta com uma nova
extremidade de corte. Monte as lâminas
de volta nos discos e faça o rodízio
conforme necessário.
TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
Bomba Hidráulica 13 - 25

Bomba de pistão axial Sauer, série 90/75.

BOMBA DO PICADOR
CORTADOR DE BASE

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
Bombas Hidráulicas 14 - 25

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
Bomba Hidráulica 15 - 25
Localização dos Pórticos de Testes

PÓRTICOS DE TESTE DE ALTA PÓRTICO DE TESTE DE PRESSÃO DA

PRESSÃO NO TRABALHO/REVERSÃO CARGA
5000 PSI + 100 (345 BAR) 360 PSI + 10 (24.82 BAR)

PICADOR CORTADOR DE BASE

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
Bomba Hidráulica 16 - 25
Localização da Válvula de Alívio

VÁLVULA DE ALÍVIO DA
PRESSÃO DA CARGA

VÁLVULAS MULTIFUNCIONAIS
DE ALÍVIO DE ALTA PRESSÃO

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
Bomba Hidráulica 17 - 25
Verificação e Ajuste da Pressão de Carga

1. Conecte um manômetro de 600 Psi ao

Pórtico de teste da pressão de carga.
2. Dê partida no motor e acelere a 1500
RPM.
3. O manômetro deverá mostrar 360 PSI +
10 (24.82 bar)
4. Se necessário, ajuste a pressão
apertando o parafuso de ajuste para
aumentar a pressão e soltando-os para
diminuí-la.
5. Depois de feito os ajustes, aperte a porca
autofrenante.

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
Bomba Hidráulica 18 - 25
Verificação e Ajuste da Pressão de Trabalho
1. Conecte um manômetro de 10.000 Psi
(687,45 bar) ao pórtico de teste ”B”.
2. Trave o disco do cortador de base.
3. Dê partida no motor e acione o
industrial.
4. Acelere o motor a 1500 RPM.
O manômetro deverá mostrar 5000 +
100 PSI (345 bar)
5. Se necessário ajustar, solte a porca de
segurança do pórtico “B” de alívio de
alta pressão.
6. Aperte para aumentar a pressão e solte
para diminuí-la.
7. Depois de feitos os ajustes necessários
aperte a porca auto-frenante.

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
Bomba Hidráulica 19 - 25
Verificação e Ajuste da Pressão de Reverso
1. Conecte um manômetro de 10.000 Psi
(687,45 bar) ao pórtico de teste “A”.
2. Trave o disco do cortador de base.
3. Dê partida no motor e acione o interruptor
do industrial em reverso.
4. Acelere o motor a 1500 Rpm.
5. O manômetro deverá mostrar 5000 + 100
Psi (344,23 bar).
6. Se for necessário ajustar, solte a porca de
segurança no pórtico “A” de alívio de alta
pressão.
7. Aperte para aumentar a pressão e solte
para diminuí-la.
8. Depois de feitos os ajustes necessários,
aperte a porca autofrenante.

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
Corte de Base 20 - 25
Motor

Motor Eaton, pistão axial e

deslocamento fixo

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
21 - 25

Acionamento do Industrial

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
Relês e Fusíveis 22 - 25

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
23 - 25

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
24 - 25

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
 COLHEDORA DE CANA 3520
Corte de Base e Picador
25 - 25

TREINAMENTO Pós-Vendas John Deere Brasil – Todos os direitos reservados. Material elaborado em Outubro/2008.
A John Deere Brasil reserva-se o direito de modificar atributos ou características de seus produtos sem prévio aviso.
