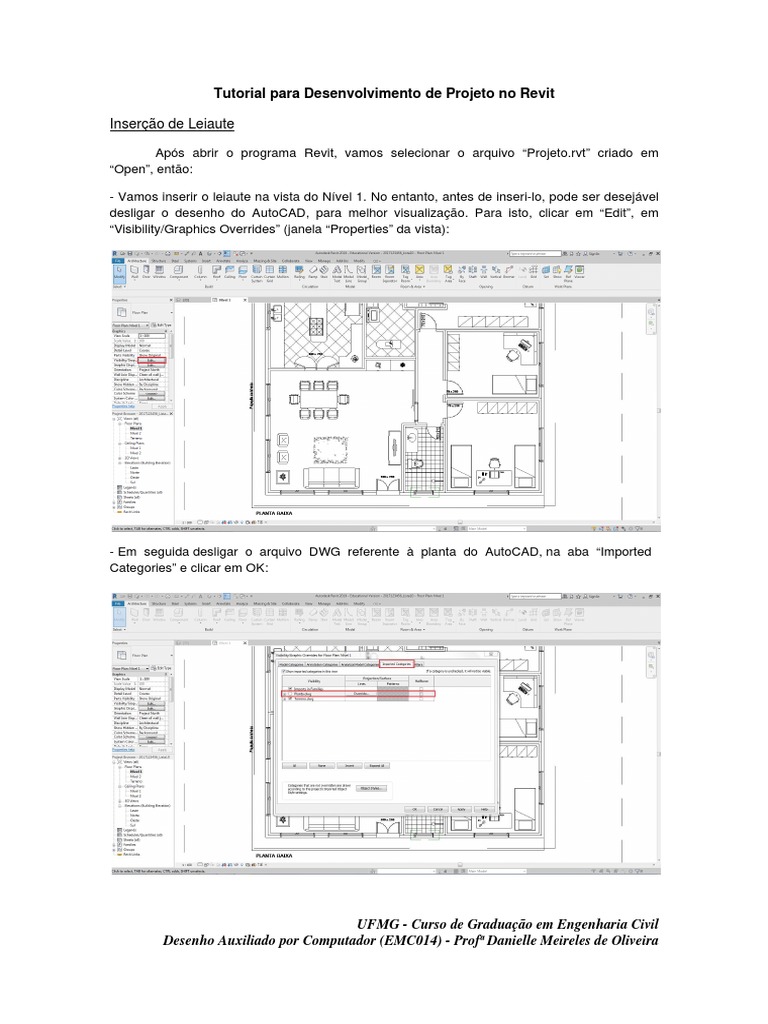

Tutorial para Desenvolvimento de Projeto no Revit

Inserção de Leiaute

Após abrir o programa Revit, vamos selecionar o arquivo “Projeto.rvt” criado em

“Open”, então:

- Vamos inserir o leiaute na vista do Nível 1. No entanto, antes de inseri-lo, pode ser desejável
desligar o desenho do AutoCAD, para melhor visualização. Para isto, clicar em “Edit”, em
“Visibility/Graphics Overrides” (janela “Properties” da vista):

- Em seguida desligar o arquivo DWG referente à planta do AutoCAD, na aba “Imported

Categories” e clicar em OK:

UFMG - Curso de Graduação em Engenharia Civil

Desenho Auxiliado por Computador (EMC014) - Profª Danielle Meireles de Oliveira
- Na aba “Architecture”, selecionar “Component”, “Place a Component”:

- Selecionar o componente em “Properties” ou clicar em “Load Family” para carregar outros

objetos:

UFMG - Curso de Graduação em Engenharia Civil

Desenho Auxiliado por Computador (EMC014) - Profª Danielle Meireles de Oliveira
- Escolher o componente e clicar em “Open”:

- Posicionar o componente no local desejado, utilizando, para girar, a barra de espaços ou o

comando “Rotate”, na aba “Modify”:

UFMG - Curso de Graduação em Engenharia Civil

Desenho Auxiliado por Computador (EMC014) - Profª Danielle Meireles de Oliveira
- Selecionando “Default 3D View”, na barra superior, pode-se visualizar o componente inserido:

OBS: Alguns componentes, como o chuveiro, podem não aparecer na planta baixa quando são
colocados. Isso ocorre devido à altura de corte da planta, que não permite visualização
suficiente para que o componente apareça. Caso isto ocorra, o procedimento para que esses
elementos fiquem visíveis é o mesmo utilizado para as janelas com peitoril mais alto, quando
criamos “Plan Regions” com um corte de visualização mais elevado (como descrito no arquivo
“Tutorial_08”).

- Podemos adicionar árvores e componentes de vegetação. Para isto, selecionamos, na vista

Terreno, o comando “Site Component” na aba “Massing & Site”.

UFMG - Curso de Graduação em Engenharia Civil

Desenho Auxiliado por Computador (EMC014) - Profª Danielle Meireles de Oliveira
- Em seguida, posicionamos a árvore no terreno:

- Selecionando “Default 3D View”, na barra superior, pode-se visualizar o elemento inserido:

UFMG - Curso de Graduação em Engenharia Civil

Desenho Auxiliado por Computador (EMC014) - Profª Danielle Meireles de Oliveira
- Podemos também adicionar vagas de estacionamento. Para isto, selecionamos, na vista
Terreno, o comando “Parking Component” na aba “Massing & Site”.

- Em seguida, escolhemos o local apropriado para a vaga, a qual já vem com o tamanho
apropriado.

UFMG - Curso de Graduação em Engenharia Civil

Desenho Auxiliado por Computador (EMC014) - Profª Danielle Meireles de Oliveira
- Selecionando “Default 3D View”, na barra superior, pode-se visualizar o elemento inserido:
