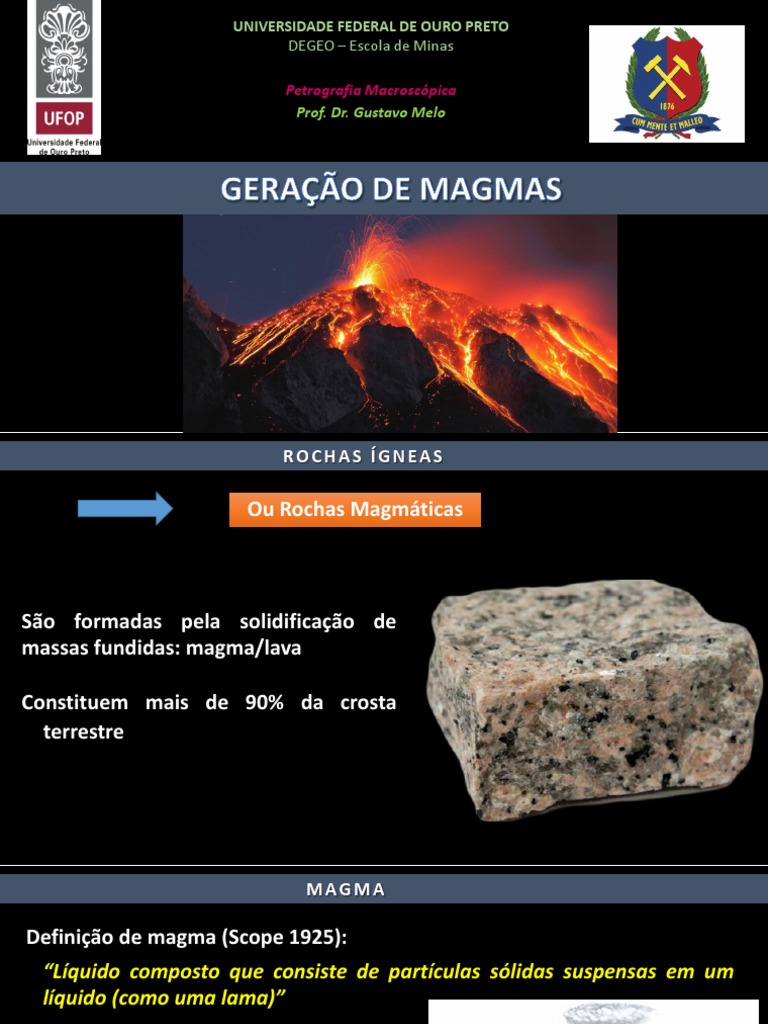

UNIVERSIDADE FEDERAL DE OURO PRETO

DEGEO – Escola de Minas

Petrografia Macroscópica
Prof. Dr. Gustavo Melo
 ROCHAS ÍGNEAS

Ou Rochas Magmáticas

São formadas pela solidificação de

massas fundidas: magma/lava

Constituem mais de 90% da crosta

terrestre
 MAGMA

Definição de magma (Scope 1925):

“Líquido composto que consiste de partículas sólidas suspensas em um
líquido (como uma lama)”

Magma = mistura de sólidos, líquidos e

fases gasosas
Temperaturas entre 1200°C a 700°C
Densidades entre 2,2 e 3,0 g/cm³

Quando magma atinge a superfície

terrestre => lava
 COMPONENTES DO MAGMA

Uma parte sólida Uma parte gasosa

Uma parte líquida

Minerais que se Representa os

cristalizam voláteis (vapor
prematuramente Líquido d’água, CO2, SO2,
(ponto de fusão alto) homogêneo com F, Br e Cl
íons livres

Ex: Olivina
T de fusão = ~1200°C = MELT (ou fundido)
 COMPOSIÇÃO DE MAGMAS

Possibilidade de diferentes tipos de magmas

Melt + cristais
(olivina)
Melt + voláteis Melt + bolhas de
solúveis voláteis

Melt 1 + melt 2
(imiscíveis)
Melt 1 + bolhas
de voláteis +
cristais (olivina)
 COMPOSIÇÃO DE MAGMAS

Elementos maiores que compõem magmas:

SiO2 – 30-78% em peso

CaO – 0-20% em peso
Al2O3 – 3-34% em peso
Na2O – 0-10% em peso
FeO – 0-15% em peso
K2O – 0-15% em peso
MgO – 0-40% em peso

* Elementos Voláteis: H2O, CO2, CO, H2, N2, SO2, S2, SO3, HCl, H2S
Sgarbi (2007))
 COMPOSIÇÃO DE MAGMAS
Composição média granitos
Composição média basaltos (Condie 1993)
(Klein 2004)
 V I S C O S I DA D E E M M A G M A S

• Quanto maior o conteúdo em SiO2 maior a viscosidade

• Quanto menos voláteis maior a viscosidade
• Quanto menos
elementos alcalinos
(Na, K, Li, Rb...) maior
a viscosidade
• Quanto menor a
temperatura maior a
viscosidade
COMPOSIÇÃO DE MAGMAS
COMPOSIÇÃO DE MAGMAS

Tendência:

Rochas mais ácidas =

hololeucocráticas = minerais
félsicos

Rochas mais básicas =

holomelanocráticas =
minerais máficos
 COMPOSIÇÃO DE MAGMAS
Peridotito
Rochas ultrabásicas Andesito
 <44% SiO2
Ou ultrabásicas => Rochas
predominam intermediárias =>
minerais máficos 52 e 60% SiO2

Basalto

Granito

Rochas ácidas => >60% SiO2

Ou
Rochas félsicas =>
Rochas básicas => 44 e 52% SiO2
predominância minerais
ou
félsicos
Rochas máficas => predominância
minerais máficos
 COMPOSIÇÃO DE MAGMAS
TºC

Basáltico 1000 a 1200ºC

50% 80%

Andesítico
800 a 1000ºC
60% 10%
Dacítico

Riolítico 70% 10% 600 a 800ºC

Rochas correspondentes:
Basalto, Gabro
Andesito, Diorito
Dacito, Granodiorito
Riolito, Granito
 R O C H A S I N T R U S I VA S x R O C H A S E X T R U S I VA S

ROCHAS ÍGNEAS INTRUSIVAS

ou plutônicas
Resultam da solidificação do
magma no interior da Crosta

ROCHAS ÍGNEAS EXTRUSIVAS

ou vulcânicas
Resultam do resfriamento das
lavas vulcânicas na superfície da
Crosta
R O C H A S I N T R U S I VA S x R O C H A S E X T R U S I VA S

Basalto

Riolito
Granito pf.
Diabásio

Granito
Gabro
 GERAÇÃO DE MAGMAS

Curva do solidus

Como fundir um sólido?

Sólido
1) Aumento da T
2) Descréscimo da P
Sólido + (descompressão)
líquido 3) Afluxo de água => abaixa o
ponto de fusão do sólido

Variações de pressão, temperatura e aporte de água!!!

AMBIENTES GERADORES DE MAGMAS
 AMBIENTES GERADORES DE MAGMAS

A maioria dos magmas é gerada por fusão parcial na astenosfera, mas este
processo também pode ocorrer nos níveis mais superiores do manto ou na
base da crosta (zonas inferiores da litosfera)

Três aspectos devem ser considerados:

1) A temperatura varia com a profundidade (necessária para fundir as

rochas) – gradiente geotérmico

2) Que as rochas têm pontos de fusão diferentes

3) Que as temperaturas de fusão dependem da pressão e do seu conteúdo

de água – curvas de fusão
 AMBIENTES GERADORES DE MAGMAS
Porções do manto com T significativamente maior que o normal => fusão
e ascensão de material menos denso = PLUMAS MANTÉLICAS => Hot Spot
 AMBIENTES GERADORES DE MAGMAS

Limites divergentes de placas => ascensão da astenosfera

Fusão do manto superior
 AMBIENTES GERADORES DE MAGMAS
Zonas de subducção => subducção da placa oceânica, devolatilização,
fusão do manto e ascensão de magmas
PROCESSOS QUE CONTROLAM COMPOSIÇÃO DE MAGMAS

Como os magmas podem

ter sua composição
modificada?

Diagrama TAS de Wilson (1989)

PROCESSOS QUE CONTROLAM COMPOSIÇÃO DE MAGMAS

Sistema aberto

 Mistura de magmas

 Contaminação e/ou assimilação

 Diferenciação magmática =>

Cristalização fracionada e
imiscibilidade de líquidos

Rollinson 2003 Sistema fechado

 D I F E R E N C I A Ç Ã O M A G M ÁT I C A

Cristalização Fracionada
 É o principal processo de diferenciação
magmática;
 Ocorre quando cristais coexistentes com o
líquido são separados do magma, deixando a
fusão residual com composição diferente da
original;
 Bowen (1928) enfatiza que “magmas
geralmente se separam de cristais em
crescimento nos sistemas ígneos dinâmicos” 
Série de Bowen simplificação do processo de
cristalização magmática.
 D I F E R E N C I A Ç Ã O M A G M ÁT I C A

Cristalização Fracionada

CRISTALIZAÇÃO FRACIONADA – Ocorre quando cristais coexistentes com o líquido são

separados do magma, deixando a fusão residual com composição diferente da original
 PROCESSOS QUE CONTROLAM COMPOSIÇÃO DE MAGMAS
Olivina Cristalização Fracionada – Série de Bowen Plagioclasio
+ Ca

Piroxênio

Plagioclasio
+ Na
Anfibólio Muscovita Quartzo 100% sílica Feldspato alcalino (K)

25

Biotite
 D I F E R E N C I A Ç Ã O M A G M ÁT I C A

Cristalização Fracionada Deposição gravitacional

É o mecanismo mais comum de separação de cristais;

Cristais efetivamente removidos do

Ocorre quando, em um contato com o líquido

corpo magmático estático, Cristais com baixa densidade

cristais densos tendem a

afundar enquanto cristais MAGMA

menos densos tendem a Cristais com alta densidade

flutuar
Cristais efetivamente removidos do
contato com o líquido
 D I F E R E N C I A Ç Ã O M A G M ÁT I C A

Cristalização Fracionada Filtragem por pressão

Melt residual é apertado e pressionado contra pequenos condutos

=> separação de cristais e melt

Corpos intrusivos menores => sill, diques e apófises

 D I F E R E N C I A Ç Ã O M A G M ÁT I C A

Cristalização Fracionada Segregação por fluxo

Líquido andesítico
Líquido ol+px+plag
Px+anf+plag
basáltico
Gabro
Líquido
anf+plag+felds
dacítico Líquido riolítico
Granodiorito
Diorito Diorito
Gabbro Gabro

Magma próximos as Bt+felds+plag+qz

paredes da câmara “força” GRANITO
segregação de cristais com
sua passagem
 D I F E R E N C I A Ç Ã O M A G M ÁT I C A

Imiscibilidade de magmas

Imiscibilidade de líquidos é a separação de duas frações de líquido de um

magma originalmente homogêneo

Os líquidos separados podem ser:

1) Dois líquidos silicáticos (imiscibilidade silicato-silicato) => imiscibilidade
baixa

2) Um líquido silicático e um não silicático (imiscibilidade silicato-óxido;

silicato-carbonato; silicato-sulfeto)
 D I F E R E N C I A Ç Ã O M A G M ÁT I C A

Imiscibilidade de magmas

Glóbulos de carbonatito (claro) em rocha Porções do magma carbonatítico (claro),

carbonato-silicática (Sgarbi 2007). formando veios e bolsões, na matriz carbonato-
silicática da brecha (escuro) (Sgarbi 2007).
 MISTURA DE MAGMAS

Sistema aberto

Magma 1 + Magma 2 =
Magma 3 (de composição intermediária entre 1 e 2)
Homogeneização e equilíbrio dos cristais de dois magmas
distintos pode demorar um longo tempo
 A S S I M I L A Ç Ã O ( C O N TA M I N A Ç Ã O ) C R U S TA L

Ocorre quando magmas incorporam material das rochas encaixantes. O

processo de contaminação ou assimilação pode ocorrer por fusão, reação
ou incorporação mecânica dos materiais estranhos ao magma
 A S S I M I L A Ç Ã O ( C O N TA M I N A Ç Ã O ) C R U S TA L

Sistema aberto
ACF = Assimilação +
Cristalização Fracionada

Assimilação e cristalização podem

ser simultâneas => processo
eficiente de diferenciação
magmática
MINERAIS FORMADORES DE ROCHAS
 MINERAIS FORMADORES DE ROCHAS
Paragênese Mineral
MINERAIS MAIS ABUNDANTES DA CROSTA TERRESTRE

Óxidos
Carbonatos
Sulfetos/sulfatos
Elementos Nativos
 MINERAIS FORMADORES DE ROCHAS
Os minerais mais comuns em rochas ígneas são:
GRUPO DA SÍLICA GRUPO DOS ANFIBÓLIOS
Quartzo, tridimita e Mais comum: hornblenda
cristobalita

GRUPO DOS FELDSPATOS GRUPO DOS PIROXÊNIOS

Feldspatos potássicos (ortoclásio, ortopiroxênio (Enstatita e Ferrosilita)
microclínio e sanidina) clinopiroxênio (Mais comum:augita)
Plagioclásios (Albita e Anortita)

GRUPO DAS MICAS

GRUPO DAS OLIVINAS
Mais comuns: biotita e
Forsterita (Mg) e Faialita (Fe)
muscovita

GRUPO DOS FELDSPATÓIDES

Mais comuns: leucita, nefelina e sodalita
 MINERAIS FORMADORES DE ROCHAS

Índice de cor

As rochas félsicas possuem

normalmente cores claras.

Possuem conteúdos
relativamente baixos de
Mg, Fe e Ca, e conteúdos
relativamente elevados em
Na e K
 MINERAIS FORMADORES DE ROCHAS

Índice de cor

As rochas máficas são ricas

em minerais máficos e
possuem geralmente cores
escuras.

São ricas em Fe, Mg e Ca e

pobres em Na e K.

Rochas com conteúdo

muito baixo de sílica são
chamadas de ultramáficas
 MINERAIS FORMADORES DE ROCHAS

Índice de cor

Rochas com composição entre félsica

e máfica são chamadas de
intermediárias
 MINERAIS FORMADORES DE ROCHAS

Grau de compatibilidade entre os diversos minerais magmáticos

Pirsson & Knopf (1946)

 7- REVISÃO
MINDOS
E R APRINCIPAIS
I S F O R M AMINERAIS
D O R E S D EFORMADORES
ROCHAS DE ROCHAS

QUARTZO – SiO2
Propriedades importantes para a PETROGRAFIA:

• Hábito: Geralmente granular (anédrico), prismático em alguns casos

• Clivagem: Ausente

• Dureza: 7

• Fratura: Conchoidal

• Brilho: Vítreo nas faces e gorduroso nas fraturas

• Cor: Incolor, branco, purpura, preto, cinza, leitoso, etc.

 7- REVISÃO
MINDOS
E R APRINCIPAIS
I S F O R M AMINERAIS
D O R E S D EFORMADORES
ROCHAS DE ROCHAS

QUARTZO – SiO2

Quartzo
 7- REVISÃO
MINDOS
E R APRINCIPAIS
I S F O R M AMINERAIS
D O R E S D EFORMADORES
ROCHAS DE ROCHAS

FELDSPATO

Feldspato Alcalino (KAlSi3O8 ): Plagioclásio:

Ortoclásio/Microclina Albita (NaAlSi3O8) – Anortita (CaAl2Si2O8)
 7- REVISÃO
MINDOS
E R APRINCIPAIS
I S F O R M AMINERAIS
D O R E S D EFORMADORES
ROCHAS DE ROCHAS
Propriedades importantes para a PETROGRAFIA: FELDSPATO
Feldspatos Alcalinos: Ortoclásio (monoclínico) Plagioclásios: triclínico
Microclina (triclínico)

• Hábito: Tabular, prismático

• Clivagem: 2 direções (90º)

• Dureza: 6 – 6.5

• Brilho: Vítreo

• Cor: Rosa-avermelhado, esverdeado, branco, bege e cinza (K-Feldspato)

Branco, bege e cinza (Plagioclásio)

• Macla: Carlsbad (ortoclásio), Tartan (microclina) e Polissintética (plagioclásio)

• Obs: Pertita (exsolução de NaAlSi3O8 do KAlSi3O8)

MINERAIS FORMADORES DE ROCHAS

FELDSPATO
 7- REVISÃO
MINDOS
E R APRINCIPAIS
I S F O R M AMINERAIS
D O R E S D EFORMADORES
ROCHAS DE ROCHAS

MICAS
BIOTITA MUSCOVITA
K2(Mg, Fe2+)6-4(Fe3+, Al, Ti)0- KAl2Si3AlO10(OH,F)2
2Si6Al2O20(OH,F)4
Hábito: tabular
Hábito: tabular Agregado: micáceo
Agregado: micáceo Clivagem: 1 direção
Clivagem: 1 direção Cor: incolor, transparente
Cor: Preto, às vezes marrom-escuro ou
verde escuro
 MINERAIS FORMADORES DE ROCHAS
ANFIBÓLIO

Hábito - Prismático, acicular, fibroso

ou granular

Clivagem: Prismática

Dureza – 5-6

Brilho: Vítreo

Cor: Verde, preto, castanho

MINERAIS FORMADORES DE ROCHAS
PIROXÊNIO

Hábito - Prismático, acicular

Clivagem: Dois planos a 87 e 93°

Dureza – 5-7

Brilho: Lustroso a vítreo

Cor: marrom a marrom-esverdeado,

preto
 MINERAIS FORMADORES DE ROCHAS
FELDSPATOIDE
• Os feldspatoides são um grupo de alumino-silicatos de sódio e potássio, que se formam no lugar dos
feldspatos, quando um magma rico em álcalis é deficiente em sílica.
• Os feldspatoides mais abundantes são a leucita, nefelina e sodalita

Nefelina Leucita Sodalita

Brilho - Graxo Cor: incolor, branca Dureza: 2,5
Cor - cinza, branco ou Brilho: vítreo Cor - Cinzento azul, azul
amarelado Hábito: maciço
