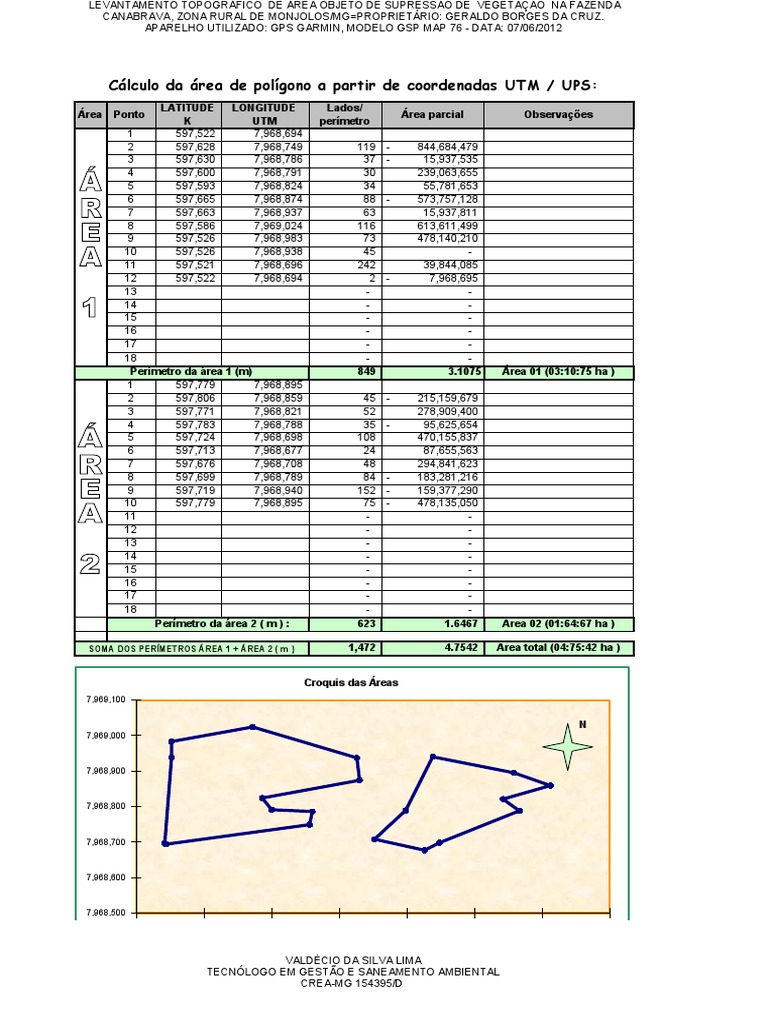

LEVANTAMENTO TOPOGRÁFICO DE ÁREA OBJETO DE SUPRESSÃO DE VEGETAÇÃO NA FAZENDA

CANABRAVA, ZONA RURAL DE MONJOLOS/MG=PROPRIETÁRIO: GERALDO BORGES DA CRUZ.

APARELHO UTILIZADO: GPS GARMIN, MODELO GSP MAP 76 - DATA: 07/06/2012

Cálculo da área de polígono a partir de coordenadas UTM / UPS:

LATITUDE LONGITUDE Lados/
Área Ponto Área parcial Observações
K UTM perímetro
1 597,522 7,968,694
2 597,628 7,968,749 119 - 844,684,479
3 597,630 7,968,786 37 - 15,937,535
4 597,600 7,968,791 30 239,063,655
5 597,593 7,968,824 34 55,781,653
6 597,665 7,968,874 88 - 573,757,128
7 597,663 7,968,937 63 15,937,811
8 597,586 7,969,024 116 613,611,499
9 597,526 7,968,983 73 478,140,210
10 597,526 7,968,938 45 -
11 597,521 7,968,696 242 39,844,085
12 597,522 7,968,694 2 - 7,968,695
13 - -
14 - -
15 - -
16 - -
17 - -
18 - -
Perímetro da área 1 (m) 849 3.1075 Área 01 (03:10:75 ha )
1 597,779 7,968,895
2 597,806 7,968,859 45 - 215,159,679
3 597,771 7,968,821 52 278,909,400
4 597,783 7,968,788 35 - 95,625,654
5 597,724 7,968,698 108 470,155,837
6 597,713 7,968,677 24 87,655,563
7 597,676 7,968,708 48 294,841,623
8 597,699 7,968,789 84 - 183,281,216
9 597,719 7,968,940 152 - 159,377,290
10 597,779 7,968,895 75 - 478,135,050
11 - -
12 - -
13 - -
14 - -
15 - -
16 - -
17 - -
18 - -
Perímetro da área 2 ( m ) : 623 1.6467 Área 02 (01:64:67 ha )

SOMA DOS PERÍMETROS ÁREA 1 + ÁREA 2 ( m ) 1,472 4.7542 Área total (04:75:42 ha )

Croquis das Áreas

7,969,100

N
7,969,000

7,968,900

7,968,800

7,968,700

7,968,600

7,968,500
597,500 597,550 597,600 597,650 597,700 597,750 597,800 597,850

VALDÉCIO DA SILVA LIMA

TECNÓLOGO EM GESTÃO E SANEAMENTO AMBIENTAL
CREA-MG 154395/D
LEVANTAMENTO TOPOGRÁFICO DE ÁREA OBJETO DE SUPRESSÃO DE VEGETAÇÃO NA FAZENDA
CANABRAVA, ZONA RURAL DE MONJOLOS/MG=PROPRIETÁRIO: GERALDO BORGES DA CRUZ.
APARELHO UTILIZADO: GPS GARMIN, MODELO GSP MAP 76 - DATA: 07/06/2012

Croquis das Áreas

7,969,100

N
7,969,000

7,968,900

7,968,800

7,968,700

7,968,600

7,968,500
597,500 597,550 597,600 597,650 597,700 597,750 597,800 597,850

VALDÉCIO DA SILVA LIMA

TECNÓLOGO EM GESTÃO E SANEAMENTO AMBIENTAL
CREA-MG 154395/D
 Instruções

GPS - Cálculo de Área Usando Coordenadas UTM

INSTRUÇÕES:
1 Inserir nome do imóvel, município de localização, nome do proprietário e data
2 Inserir os números das coordenadas UTM conforme abaixo: (Instruções 4, 5 e 6)
3 Obs.: as coordenadas UTM estão em metro linear
4 Inserir na 2a coluna ( K ) a coordenada correspondente ao sentido Oeste-Leste ( ± 500.000 )
5 Inserir na 3a coluna ( UTM ) a coordenada correspondente ao sentido Sul-Norte ( ± 7.000.000 )
6 Encerrar a sequência repetindo as coordenadas do primeiro ponto para "fechar" a poligonal
7 Verificar no "Croquis da Área" a equivalência entre as escalas horizontal e vertical
8 Para acertar as escalas: alterar a largura da área do gráfico com uso do mouse
9 Para inserir linhas basta usar o menu "Inserir Linhas" e ...
10 ... copiar as fórmulas das colunas: "Ponto", "Lados" e "Área Parcial" para as linhas abaixo
11 Verificar se há correspondência nos números índices das fórmulas dentro de cada coluna
12 Não inserir linhas abaixo da última linha, inserir sempre linhas intermediárias
13 Na célula à esquerda do texto "Área Total" a função "ABS" garante números positivos
14 Na mesma célula pode-se alterar a unidade de área alterando o denominador ( 10.000 p/ ha )
