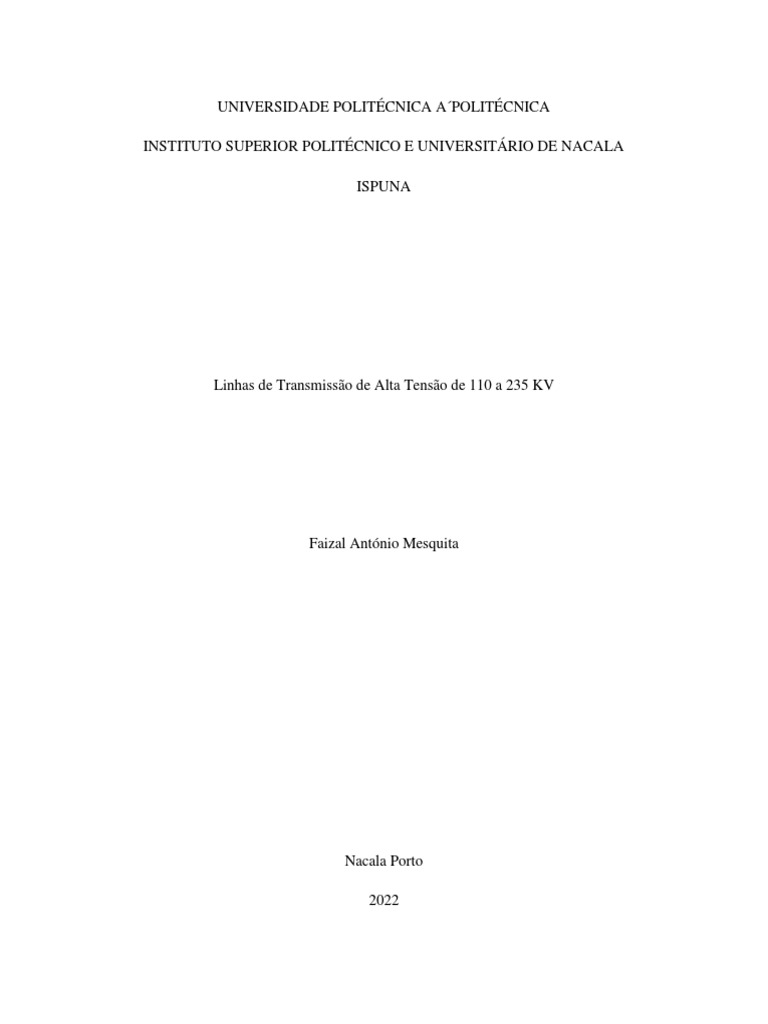

UNIVERSIDADE POLITÉCNICA A´POLITÉCNICA

INSTITUTO SUPERIOR POLITÉCNICO E UNIVERSITÁRIO DE NACALA

ISPUNA

Linhas de Transmissão de Alta Tensão de 110 a 235 KV

Faizal António Mesquita

Nacala Porto

2022
 Faizal António Mesquita

Linhas de Transmissão de Alta Tensão de 110 a 235 KV

Trabalho de Carácter avaliativo da

Cadeira de Técnicas de Alta Tensão, a
ser leccionada pelo Docente:
Eng. Mateus Titosse

Nacala Porto

2022
Sumário

LISTA DE FIGURAS ........................................................................................................... iv

Introdução ............................................................................................................................... 5

Objetivo geral ..................................................................................................................... 5

Objetivos específicos .......................................................................................................... 5

Linhas de transmissão de Alta Tensão ................................................................................... 6

Componentes de um sistema de transmissão .......................................................................... 7

Torres .................................................................................................................................. 7

Isoladores ............................................................................................................................ 8

SUSPENSORES ................................................................................................................. 9

SEPARADORES .............................................................................................................. 10

Subestações ....................................................................................................................... 11

Componentes de uma linha de transmissão .......................................................................... 12

Condutores ........................................................................................................................ 12

Transmissão em corrente alternada ................................................................................... 13

Limites da transmissão ......................................................................................................... 14

Ampacidade ...................................................................................................................... 14

Potência natural ................................................................................................................. 14

Conclusão ............................................................................................................................. 15

Bibliografia ........................................................................................................................... 16

iii
LISTA DE FIGURAS

Figura 1: Imagem de Linha de transmissão de Alta tensão ................................................... 6

Figura 2: torre de transmissão .............................................................................................. 8

Figura 3: tipos de isoladores ................................................................................................... 9

Figura 4: TIPOS DE SUSPENSORES ................................................................................. 10

Figura 5: configuração de uma subestação de transmissão .................................................. 11

Figura 6: cabo de alumínio nu .............................................................................................. 13

iv
Introdução

O presente trabalho visa o estudo de um tema extremamente importante nesta cadeira, pois
se trata sobre Linhas de Transmissão de Alta Tensão de 110 a 265 KV. Porém, a
metodologia usada para a realização deste trabalho foi a pesquisa bibliográfica, bem como
algumas consultas na internet.

Objetivo geral

O trabalho visa servir como introdução àqueles que desejam adquirir conhecimentos e
iniciar os estudos na área sobre Linhas de Transmissão de Alta Tensão de 110 a 265 KV .

Objetivos específicos

Introduzir conceitos básicos relacionados às linhas de transmissão de alta tensão e

evidenciar a sua importância no transporte de energia;

A energia percorre um longo caminho até iluminar as residências, comércios, indústrias,

hospitais, entre outros. Ela passa pelas linhas de transmissão até alcançar seu destino final,
que são responsáveis por transmitir energia eletromagnética. Seus componentes principais
são as torres, os isoladores e as subestações. Portanto, o trabalho apresenta uma estrutura
constituída no inicio pela sua introdução, seguido pelo desenvolvimento, sua conclusão e
por fim a sua bibliografia.

5
Linhas de transmissão de Alta Tensão

A energia elétrica percorre um longo caminho até chegar nas residências, comércios,
indústrias, hospitais e todos os estabelecimentos de uma cidade. E é graças às linhas de
transmissão que esse trajeto é feito.

Transmissão de energia electrica é o processo de transportar energia entre dois pontos. O

transporte é realizado por linhas de transmissão de alta tensão, geralmente usando corrente
alternada, que de umas formas mais simples conecta uma usina ao consumidor.

A linha de transmissão é um sistema usado para transmitir energia elétrica. Esta

transmissão não é irradiada, e sim guiada de uma fonte geradora para uma carga
consumidora,

As linhas de transmissão transportam energia por longas distâncias através de grandes

torres. Além disto, elas conectam usinas geradoras aos grandes consumidores.

Figura 1: Imagem de Linha de transmissão de Alta tensão

6
A transmissão de energia é dividida em duas faixas, a transmissão propriamente dita, para
potências mais elevadas e ligando grandes centros, e a distribuição, usada dentro de centros
urbanos.

Cada linha de transmissão possui um nível de tensão nominal, onde encontramos valores
até de 750 KV, com diversos estudos e protótipos em 1 a 1,2 MV.

Para a conversão entre níveis de tensão, são usados como equipamento fundamental o
transformador de potência. Os transformadores de grande porte (para grandes elevações ou
diminuições na tensão do sistema) encontram-se normalmente nas subestações.

Em sistemas de grande porte, é usual a interligação redundante entre sistemas, ou ainda a

ligação em anel, formando uma rede. O número de interligações aumenta a confiabilidade
do sistema, porém aumentando a complexidade.

A interligação pode tanto contribuir para o suprimento de energia quanto para a propagação
de falhas do sistema: um problema que ocorra em um ponto da rede pode afundar a tensão
nos pontos a sua volta e acelerar os geradores, sendo necessário o desligamento de vários
pontos, incluindo centros consumidores, provocando um blecaute.

Componentes de um sistema de transmissão

Torres

Para linhas aéreas, é necessário erguer os cabos a uma distância segura do solo, de forma a
evitar contato elétrico com pessoas, vegetação e veículos que eventualmente atravessem a
região. Por isso são construídas torres de alta tensão.

7
 Figura 2: torre de transmissão

As torres devem suportar os cabos em condições extremas, determinadas basicamente pelo

tipo de cabo, regime de ventos da região, terremotos, entre outros eventos.

Isoladores

Os cabos devem ser suportados pelas torres através de isoladores, evitando a dissipação da
energia através da estrutura.

Os isoladores mantêm isolados os cabos das estruturas de sustentação e tem a função

também de sustentar os cabos. Eles estão sujeitos aos esforços de: Forças verticais devido
ao peso dos cabos. Forças horizontais axiais devido à tração aos quais os cabos estão
submetidos

8
 Figura 3: tipos de isoladores

Estes suportes devem garantir a rigidez dielétrica e suportar o peso dos cabos. Em geral
são constituídos de cerâmica, vidro ou polímeros.

SUSPENSORES

Suspensor roscado para completação simples que suspende a coluna por tensão, em poços
bombeados ou para injeção.

9
 Figura 4: TIPOS DE SUSPENSORES

SEPARADORES

A presente invenção proporciona espaçadores de cabos de alta tensão e o processo para sua
obtenção. Os espaçadores da invenção proporcionam o espaçamento de pelo menos seis
cabos de de alta tensão e compreendem uma configuração radialmente e horizontalmente
assimétrica, que evita corona entre os condutores de linhas de transmissão de alta potência.

10
Subestações

É uma instalação elétrica de alta potência, contendo equipamentos

para transmissão e distribuição de energia elétrica, além de equipamentos de proteção e
controle.

Figura 5: configuração de uma subestação de transmissão

11
Funciona como ponto de controle e transferência em um sistema de transmissão de energia
elétrica, direcionando e controlando o fluxo energético, transformando os níveis de tensão e
funcionando como pontos de entrega para consumidores industriais. As linhas de
transmissão são conectadas às subestações.

Componentes de uma linha de transmissão

Condutores

Um fator importante na minimização dos custos de transmissão e de distribuição está ligado

à escolha dos cabos condutores das linhas. Eles são os elementos ativos das linhas e
determinam o desempenho e o custo da transmissão. Os aspectos que os condutores devem
ter para serem considerados bons são:

 Alta condutibilidade elétrica.

 Baixo custo.

 Boa resistência mecânica.

 Baixo peso específico.

 Alta resistência à oxidação/corrosão.

Os cabos condutores transmitem a energia elétrica gerada. São compostos por alumínio nu,
de um a quatro condutores por fase. Estes são presos em estruturas metálicas (torres) por
meio de cadeias de ancoragem ou de suspensão, com isoladores poliméricos ou de vidro.
Também há um sistema de amortecimento nos cabos condutores, que contém
amortecedores e espaçadores, para evitar o risco de contato entre cabos, além de evitar a
vibração dos cabos por conta da influência do vento.

12
 Figura 6: cabo de alumínio nu

As estruturas metálicas devem ser dimensionadas para eventos de alta velocidade,

característica dos locais de implantação dos parques eólicos. São projetadas em dois tipos
construtivos: estruturas de suspensão estaiadas para estruturas sem ângulo, e estruturas de
ancoragem autoportantes para estruturas que são submetidas a um maior esforço.
Estruturas de suspensão estaiadas são fixas no solo com seu mastro central e auxílio de
quatro estais. Por outro lado, as estruturas de ancoragem autoportantes são presas ao solo
por meio de quatro pés, sem o apoio de estais.

Estão disponíveis vários tamanhos de condutores de alumínio (AAC), condutores de liga de

alumínio (AAAC) e condutores de alumínio com reforço de aço (ACSR). Isso inclui Cabos
Aéreos em Torçada (ABC) de baixa e média tensão. Estas linhas aéreas são fabricadas em
conformidade com várias normas nacionais e internacionais.

Transmissão em corrente alternada

13
O uso de corrente alternada para transmissão de energia tornou-se evidente pela capacidade
dos transformadores elevarem a tensão e reduzir a corrente eléctrica, reduzindo ao
quadrado as perdas na linha pelo Efeito Joule.

Sendo: P a perda de potencia. R a Resistencia equivalente da Linha. I a Corrente

Limites da transmissão

Ampacidade

Trata-se da capacidade máxima de corrente elétrica nos condutores. Conforme a corrente

aumenta, a temperatura eleva-se e os condutores se dilatam, aumentando a flecha e
diminuindo a distância do centro do vão para o solo. Esta distância deve ser tal para evitar
contatos com o solo ou outros elementos, como animais e pessoas.

Eventualmente a linha pode operar em regime de emergência, com sobrecarga, o que é

.previsto em projeto mas não deve ser utilizado com frequência. Os limites de operação
normal e de emergência variam para cada país.

O aumento da temperatura nos condutores eleva a resistência, no qual altera a própria

corrente. O vento em contato com o condutor é um elemento relevante no resfriamento,
além da convecção. A radiação solar também influencia na elevação da temperatura do
condutor.

Potência natural

Para linhas longas, usualmente de alta tensão, o limite de transmissão, sem o uso de
equipamentos adicionais, tende para a potência natural, ou potência característica da linha.
Este valor equivale a uma absorção total da energia por uma carga com factor de
potência unitário que esteja demandando esta potência. Neste regime toda a energia reactiva
gerada pela linha é consumida pela própria

14
Conclusão

A energia percorre um longo caminho até iluminar as residências, comércios, indústrias,

hospitais, entre outros. Ela passa pelas linhas de transmissão até alcançar seu destino final,
que são responsáveis por transmitir energia eletromagnética. Seus componentes principais
são as torres, os isoladores e as subestações. Portanto, o trabalho apresenta uma estrutura
constituída no inicio pela sua introdução, seguido pelo desenvolvimento, sua conclusão e
por fim a sua bibliografia.
