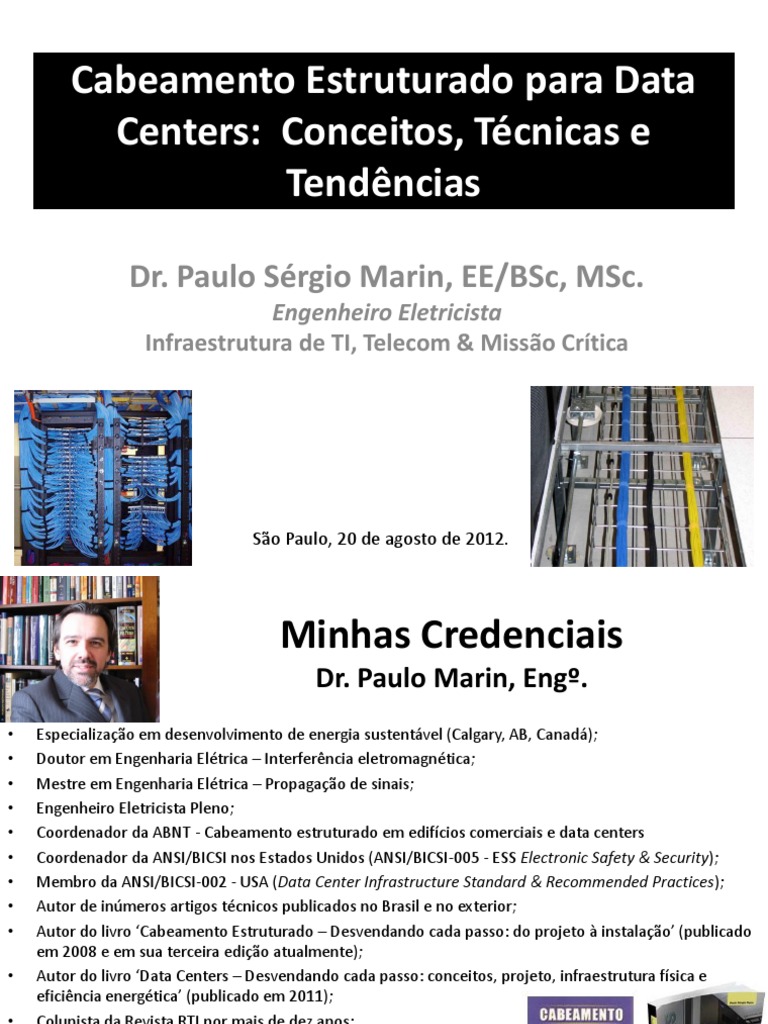

Cabeamento Estruturado para Data

Centers: Conceitos, Técnicas e

Tendências

Dr. Paulo Sérgio Marin, EE/BSc, MSc.

Engenheiro Eletricista
Infraestrutura de TI, Telecom & Missão Crítica

São Paulo, 20 de agosto de 2012.

 Minhas Credenciais
Dr. Paulo Marin, Engº.
• Especialização em desenvolvimento de energia sustentável (Calgary, AB, Canadá);
• Doutor em Engenharia Elétrica – Interferência eletromagnética;
• Mestre em Engenharia Elétrica – Propagação de sinais;
• Engenheiro Eletricista Pleno;
• Coordenador da ABNT - Cabeamento estruturado em edifícios comerciais e data centers
• Coordenador da ANSI/BICSI nos Estados Unidos (ANSI/BICSI-005 - ESS Electronic Safety & Security);
• Membro da ANSI/BICSI-002 - USA (Data Center Infrastructure Standard & Recommended Practices);
• Autor de inúmeros artigos técnicos publicados no Brasil e no exterior;
• Autor do livro ‘Cabeamento Estruturado – Desvendando cada passo: do projeto à instalação’ (publicado
em 2008 e em sua terceira edição atualmente);
• Autor do livro ‘Data Centers – Desvendando cada passo: conceitos, projeto, infraestrutura física e
eficiência energética’ (publicado em 2011);
• Colunista da Revista RTI por mais de dez anos;
• Organizador, presidente de mesa e mediador de congressos técnicos
• Palestrante internacional em diversos eventos técnicos e acadêmicos;
• Membro da BICSI (A Telecommunications Association – USA);
• Membro do IEEE (Institute of Electric and Electronics Engineers - USA).
 O que você vai aprender?
• Conceito de cabeamento estruturado e
topologia de distribuição
• Cabos metálicos e aplicações
• Fibras ópticas e aplicações
• Normalização para data centers
• Subsistemas do cabeamento
• Considerações de projeto
• Tendências
 Cabeamento no Data Center

Fonte: OCC Fiber

Fonte: BMS System

 Cabeamento Estruturado:
Conceito & Topologia
Sistema de cabeamento que permite a
distribuição organizada e planejada de serviços
de rede aos equipamentos “cliente” dentro do
data center.
 Tipos de Cabos Metálicos & Aplicações
(reconhecidos por normas aplicáveis)

Categoria de desempenho Frequência de operação Classe de aplicação U/UTP

(largura de banda)
Categoria 3 16 MHz Classe C
Categoria 5e 100 MHz Classe D
Categoria 6 250 MHz Classe E
Categoria 6A 500 MHz Classe EA
Categoria 7 600 MHz Classe F F/UTP

Categoria de desempenho Frequência de operação Aplicação

(largura de banda)
Categoria 3 16 MHz 10 Mb/s
Categoria 5e 100 MHz 100 Mb/s
Categoria 6 250 MHz 1 Gb/s S/FTP
Categoria 6A 500 MHz 10 Gb/s
Categoria 7 600 MHz N/A
 Fibras Ópticas & Aplicações
(OM3 e OM4: Fibras otimizadas para transmissão laser)
• Classes de fibra
– OF 300, OF 500, OF 2000
• Fibras Multimodo (MM)
– OM1, OM2, OM3 e OM4
• Fibras Monomodo (SM) Fonte: Diamond
– OS1 e OS2
Aplicação Compriment Distâncias máximas de transmissão (m)
o de onda
(nm)
OM1 OM2 OM3 OM4
Ethernet
1 Gb/s 850 275 550 800 1100
10 Gb/s 850 33 82 300 550
40 e 100 Gb/s 850 N/A N/A 100 125
1 Gb/s 1300 550 550 550 550
10GBASE-LX4 1300 300 300 300 300
Fiber Channel
4 Gb/s 850 70 150 380 400
8 Gb/s 850 21 50 150 200
16 Gb/s 850 15 35 100 130
 Normas de Cabeamento para
Data Centers
- ISO/IEC 24764: Tecnologia da Informação – Cabeamento Genérico para Data Centers
(Publicada - 2010)

- NBR-14565:2012: Cabeamento estruturado para edifícios comerciais e data centers

(Agoto/2012)

- EN 50173-5 Itecnologia da Informação – Sistemas de Cabeamento Genérico - Parte 5: Data

Centers (Agosto/2007)

- ANSI/TIA-942-A:2012 Infraestrutura de Telecomunicações para Data Centers (Agosto/2012)

– ANSI/TIA-942-1 Especificações de cabeamento coaxial para data centers e distâncias para

aplicações (Março/2008)

- ANSI/BICSI-002 Norma de projeto da data center e práticas recomendadas

(Publicada – 2011)
 ISO/IEC 24764 e
NBR 14565:2011
- Categoria 6A/Classe EA
- Requisito mínimo para todos os subsistemas de
cabeamento (exceto para a ENI)
– ENI: Categoria 5e/Classe D ou superior
- Cabeamento TRUNKING é reconhecido
- Classes de Fibras
- OM3: requisito mínimo para todos os subsistemas de
cabeamento, exceto para a ENI (OM2 é aceita)
a) Conectores Monomodo LC (SM) na ENI
b) 1 ou 2 fibras MM – LC na ENI
c) 1 or 2 fibras MM - LC na EO
d) Soluções trunking – MPO na Tomada de Equipamentos (EO)
Topologia de Distribuição
(NBR & ISO)

EF: Infraestrutura de
Entrada
ENI: Interface de Rede
Externa
BD: Distribuidor de Edifício
FD: Distribuidor de Piso
MD: Distribuidor Principal
ZD: Distribuidor de Zona
LDP: Ponto de Distribuição
Local
EO: Tomada de
Equipamento
 ANSI/TIA-942-A
- Categoria 6A/Classe EA
- Requisito mínimo para todos os subsistemas de
cabeamento (exceto para a ENI)
– ENI: Categoria 6, mínimo
- Cabeamento TRUNKING é reconhecido
- Classes de Fibras
- OM3: requisito mínimo para todos os subsistemas de
cabeamento
- Conectores Ópticos
a) 1 ou 2 fibras: Conector LC
b) Mais de duas fibras: Conector MPO e cabo trunking
 ANSI/BICSI-002
- Categoria 6
- Cabeamento mínimo para todos os subsistemas
- Categoria 6A/Classe EA é recomendada
- Cabeamento TRUNKING é reconhecido por esta norma

- Classes de Fibras
- OM2 mínimo
- OM3 recomendada
- OM4 (futuro)
- Conectores ópticos não são especificados nessa norma
Topologia de Distribuição
TIA-942/BICSI-002

Topologia Reduzida

Conexões diretas
entre o MDA e as
EDAs.
Topologia de Distribuição
TIA-942/BICSI-002
Topologia de um
data center típico

Inclui:
- uma única entrada
- um distribuidor principal
- vários HDAs
Topologia de Distribuição
TIA-942/BICSI-002
Topologia Distribuída

Inclui:
- entradas de serviços
secundárias
- espaços de suporte
maiores
- várias HDAs
 Cabeamento de Backbone
• Topologia do cabeamento de backbone

Cabos reconhecidos e comprimentos:

- Cabos metálicos (4 pares, 100 ohms, Categorias 6, 6A e superiores): 100 metros, máximo
- Fibras SM: Conforme especificações e limites da aplicação
- Fibras MM (50/125 mm): Conforme especificações e limites da aplicação
 Cabeamento Horizontal
• Topologia do Cabeamento de distribuição de zona ou cabeamento
horizontal

Cabos reconhecidos e comprimentos:

- Cabos metálicos (4 pares, 100 ohms, Categorias 6, 6A e superiores): 100 metros, máximo
- Fibras SM: Conforme especificações e limites da aplicação
- Fibras MM (50/125 mm): Conforme especificações e limtes da aplicação
Cabeamento Óptico Centralizado
 Normas para Data Center
Visão Geral

Norma Categoria/ Fibras Trunking

Classe Ópticas
NBR-14565:2011
ISO/IEC 24764 6A/EA OM3/OM4 SIM
ANSI/TIA 942-A
6A/EA OM3/OM3 SIM

ANSI/BICSI-002
6/E OM2/OM3 SIM
6A/EA (OM4)
 Considerações de Projeto

– Tamanho do site
• Topologia
– Budget
– Aplicações
• Meios físicos
– Distribuição
• Overhead
• Piso elevado
 Tendências
Aplicações 10, 40 e 100 Gb/s em data centers
Utilização de conectividade trunking MPO

12-fiber MPO

72-fiber MPO

Conectividade

Trunking MPO
MPO Cassete
 Tendências
Aplicações 10, 40 e 100 Gb/s em data centers
Utilização de conectividade trunking MPO
Tendências

Soluções “Top of Rack” & “Top of Row” (ToR)

 Perguntas
Comentários
 Obrigado!
Dr. Paulo Sérgio Marin, EE/BSc, MSc.
Infraestrutura de TI, Telecom & Missão Crítica

www.paulomarin.com
pmarin@paulomarin.com

Tel: 11 9 7333 1727
