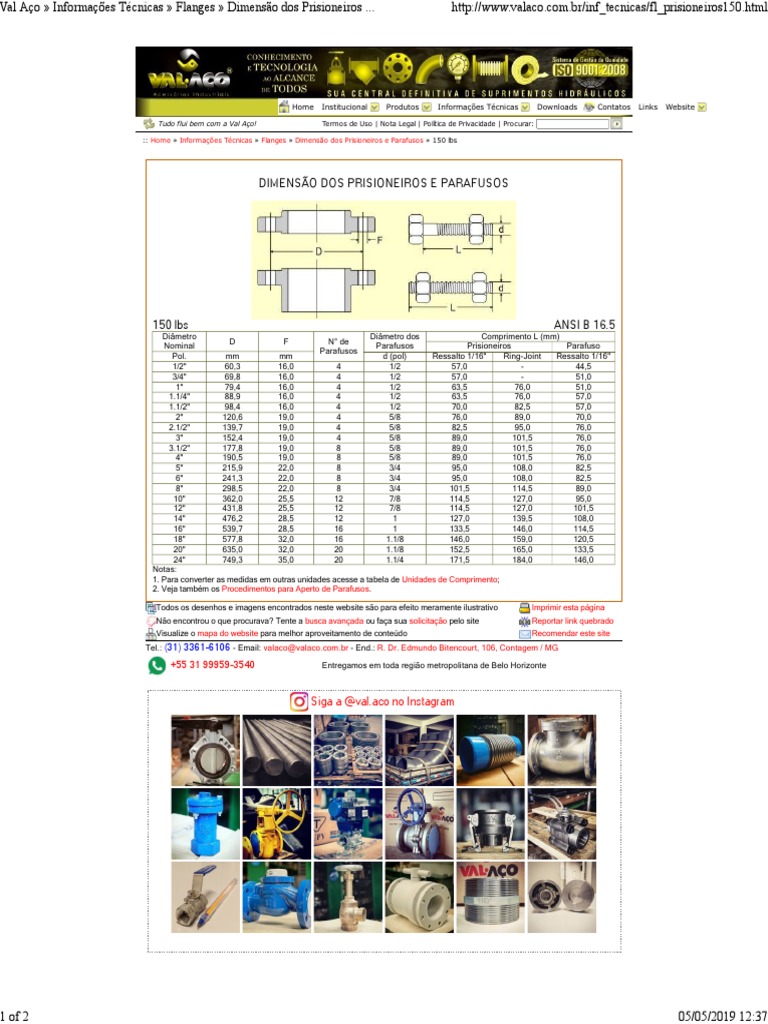

DIMENSÃO DOS PRISIONEIROS E PARAFUSOS

150 lbs ANSI B 16.5

Diâmetro Diâmetro dos Comprimento L (mm)
D F N° de
Nominal Parafusos Prisioneiros Parafuso
Parafusos
Pol. mm mm d (pol) Ressalto 1/16" Ring-Joint Ressalto 1/16"
1/2" 60,3 16,0 4 1/2 57,0 - 44,5
3/4" 69,8 16,0 4 1/2 57,0 - 51,0
1" 79,4 16,0 4 1/2 63,5 76,0 51,0
1.1/4" 88,9 16,0 4 1/2 63,5 76,0 57,0
1.1/2" 98,4 16,0 4 1/2 70,0 82,5 57,0
2" 120,6 19,0 4 5/8 76,0 89,0 70,0
2.1/2" 139,7 19,0 4 5/8 82,5 95,0 76,0
3" 152,4 19,0 4 5/8 89,0 101,5 76,0
3.1/2" 177,8 19,0 8 5/8 89,0 101,5 76,0
4" 190,5 19,0 8 5/8 89,0 101,5 76,0
5" 215,9 22,0 8 3/4 95,0 108,0 82,5
6" 241,3 22,0 8 3/4 95,0 108,0 82,5
8" 298,5 22,0 8 3/4 101,5 114,5 89,0
10" 362,0 25,5 12 7/8 114,5 127,0 95,0
12" 431,8 25,5 12 7/8 114,5 127,0 101,5
14" 476,2 28,5 12 1 127,0 139,5 108,0
16" 539,7 28,5 16 1 133,5 146,0 114,5
18" 577,8 32,0 16 1.1/8 146,0 159,0 120,5
20" 635,0 32,0 20 1.1/8 152,5 165,0 133,5
24" 749,3 35,0 20 1.1/4 171,5 184,0 146,0
Notas:
1. Para converter as medidas em outras unidades acesse a tabela de Unidades de Comprimento;
2. Veja também os Procedimentos para Aperto de Parafusos.
