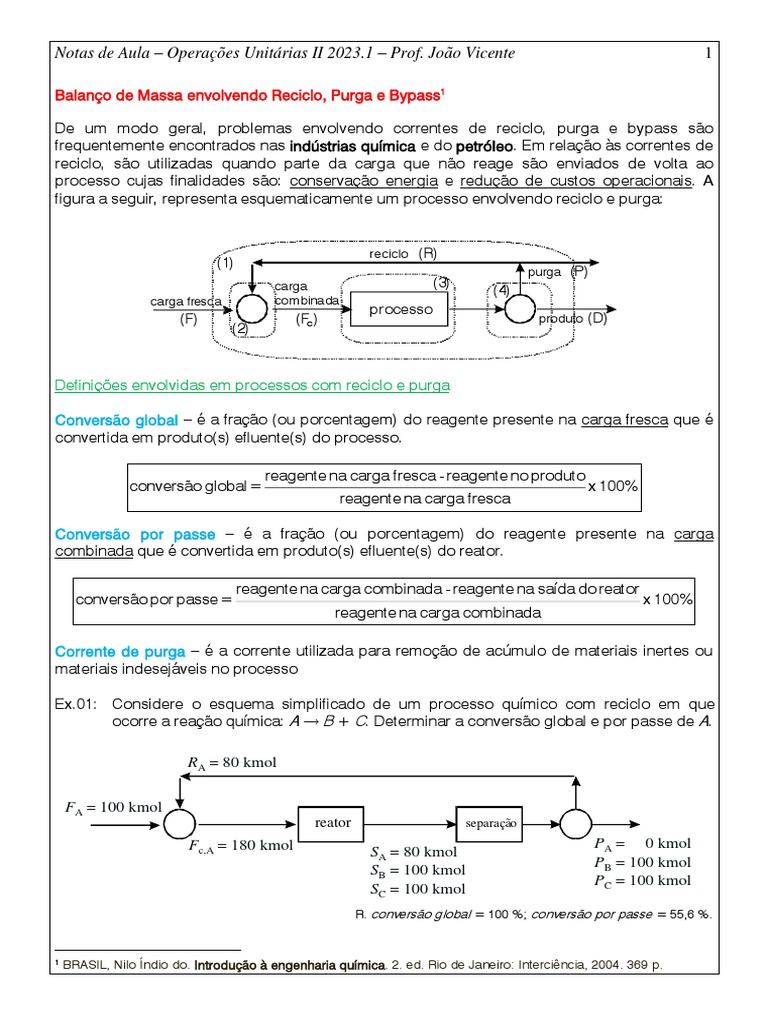

Notas de Aula – Operações Unitárias II 2023.1 – Prof.

João Vicente 1

Balanço de Massa envolvendo Reciclo, Purga e Bypass1

De um modo geral, problemas envolvendo correntes de reciclo, purga e bypass são

frequentemente encontrados nas indústrias química e do petróleo. Em relação às correntes de
reciclo, são utilizadas quando parte da carga que não reage são enviados de volta ao
processo cujas finalidades são: conservação energia e redução de custos operacionais. A
figura a seguir, representa esquematicamente um processo envolvendo reciclo e purga:

reciclo (R)
(1)
purga (P)
carga (3)
(4)
carga fresca combinada
processo
(F) (Fc ) produto (D)
(2)

Definições envolvidas em processos com reciclo e purga

Conversão global – é a fração (ou porcentagem) do reagente presente na carga fresca que é
convertida em produto(s) efluente(s) do processo.

reagente na carga fresca - reagente no produto

conversão global = x 100%
reagente na carga fresca

Conversão por passe – é a fração (ou porcentagem) do reagente presente na carga

combinada que é convertida em produto(s) efluente(s) do reator.

reagente na carga combinada - reagente na saída do reator

conversão por passe = x 100%
reagente na carga combinada

Corrente de purga – é a corrente utilizada para remoção de acúmulo de materiais inertes ou

materiais indesejáveis no processo

Ex.01: Considere o esquema simplificado de um processo químico com reciclo em que

ocorre a reação química: A → B + C. Determinar a conversão global e por passe de A.

RAA ==80
80kmol
kmol

FA
A== 100 kmol
kmol
reator separação
FA ==180
180kmol
kmol AS= =
8080
kmol PAA== 0 kmol
0 kmol
c,A
A kmol B = 100 kmol
B = 100 kmol PB = 100 kmol
SB = 100 kmol C = 100 kmol
C = 100 kmol PC = 100 kmol
SC = 100 kmol
R. conversão global = 100 %; conversão por passe = 55,6 %.

1
BRASIL, Nilo Índio do. Introdução à engenharia química. 2. ed. Rio de Janeiro: Interciência, 2004. 369 p.
Notas de Aula – Operações Unitárias II 2023.1 – Prof. João Vicente 2

Reciclo envolvendo colunas de destilação fracionada com refluxo

Nas situações anteriores envolvendo o processo de destilação, denominado destilação

simples, consiste basicamente na vaporização do líquido por aquecimento, seguido a
condensação do vapor formado, caracterizando a destilação em um único estágio (prato ou
bandeja da coluna).
A destilação fracionada (coluna de fracionamento) é o mais utilizado industrialmente por ser
mais eficiente devida a possuir vários estágios de separação e poder ser utilizado em
separações multicomponentes, ocasionando a geração de vários produtos distintos.
Ex.02: Em uma coluna de destilação, como mostra a figura abaixo, separa 10.000 kg h−1 de
uma mistura de benzeno e tolueno (50%-50%). O produto D que é descartado do
condensador contém 95 % de benzeno e o fundo W, 96 % de tolueno. A corrente de
vapor V que alimenta o condensador no topo da coluna é igual a 8.000 kg h−1. Uma
parte do produto que sai do condensador é retornada à coluna como refluxo (reciclo)
R, e o restante é utilizado para outros fins. Suponha que as composições das
correntes no topo da coluna V, do produto retirado D e do refluxo R sejam idênticas, já
que a corrente V é condensado completamente. Ache a razão entre a quantidade de
produto refuxada R e o produto retirado D (razão de refluxo).

V D

R
F coluna de
destilação

R. 0,5826.

Balanço material no processo de produção de etanol hidratado

Ex.03: No processo de obtenção de etanol hidratado pela hidrólise do eteno, o gás eteno e o
vapor d’água presentes no gás de carga contêm 1,0 % de gases inertes (gases que
não participam da reação). Antes de entrar no reator, o gás de carga é misturado com
uma corrente de gás de reciclo, obtido após a separação do etanol hidratado, com
uma razão em quantidade de matéria reciclo/carga fresca = 2,5. O gás efluente do
reator vai para um separador onde o etanol hidratado é removido e o gás restante é
dividido em duas correntes: uma de reciclo e uma de purga. Calcule a razão molar
purga/reciclo para que o teor de inertes na entrada do reator não ultrapasse 2,5 % em
quantidade de matéria.
Notas de Aula – Operações Unitárias II 2023.1 – Prof. João Vicente 3

reciclo (R) purga (P)

etanol + água (D)

F Fc (inertes = zero)
reator
(inertes = 1 %) (inertes = 2,5 %) R. P/R = 0,129

Ex.04: A figura abaixo apresenta dados relativos a um evaporador. Calcular a corrente de

reciclo em quilogramas por hora. R = 7.670 kg h−1
água W −1
10.000 kg h de F
a 20 % de KNO
3
evaporador F
X
M solução saturada
50 % de
KNO em M
R 0,6 kg KNO3
3 kg H2O

cristalizador

C 4cristais ca rreiam
% de água em C

Operações com desvio (bypass) – prática comum na indústria pelo qual é comum desviar
parte da corrente que entra em um processo diretamente para outro estágio. Uma das
finalidades em promover o bypass é manter o material processado de acordo com
especificações bem restritas – composição, umidade ou temperatura bem definidos. Mediante
a simples manipulação da válvula de processo, permitirá atingir o valor estipulado de certa
mistura.
bypass

alimentação separador processo misturador

produto

Balanço material envolvendo bypass

Ex.05: Na seção de preparo de carga de uma indústria produtora de gasolina,

isopentano é removido de uma gasolina isenta de butano. Considere, para simplificar,
que o processo e seus componentes são mostrados abaixo. Calcular a fração de
gasolina (G/F) isenta de butano que é percolada pela torre de isopentano.
corrente secundár ia
de isopentano S
i-C H
5 12

torre
debutanizador de
isopentano

n-C H n - C5 H12 = 90 %
n - C H = 80 % G 5 12
5 12 i - C H = 10 %
5 12
i - C H12 = 20 %
5 direto para a planta
carga isenta de gasolina natural P
de butano F

R. G/F = 0,56
