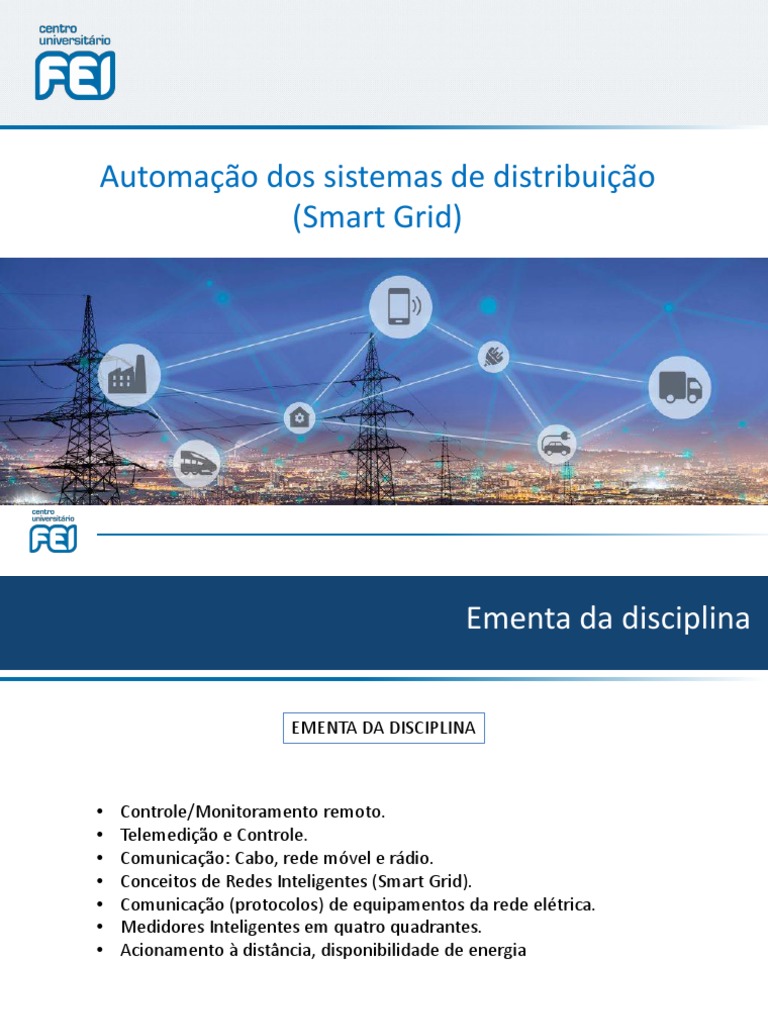

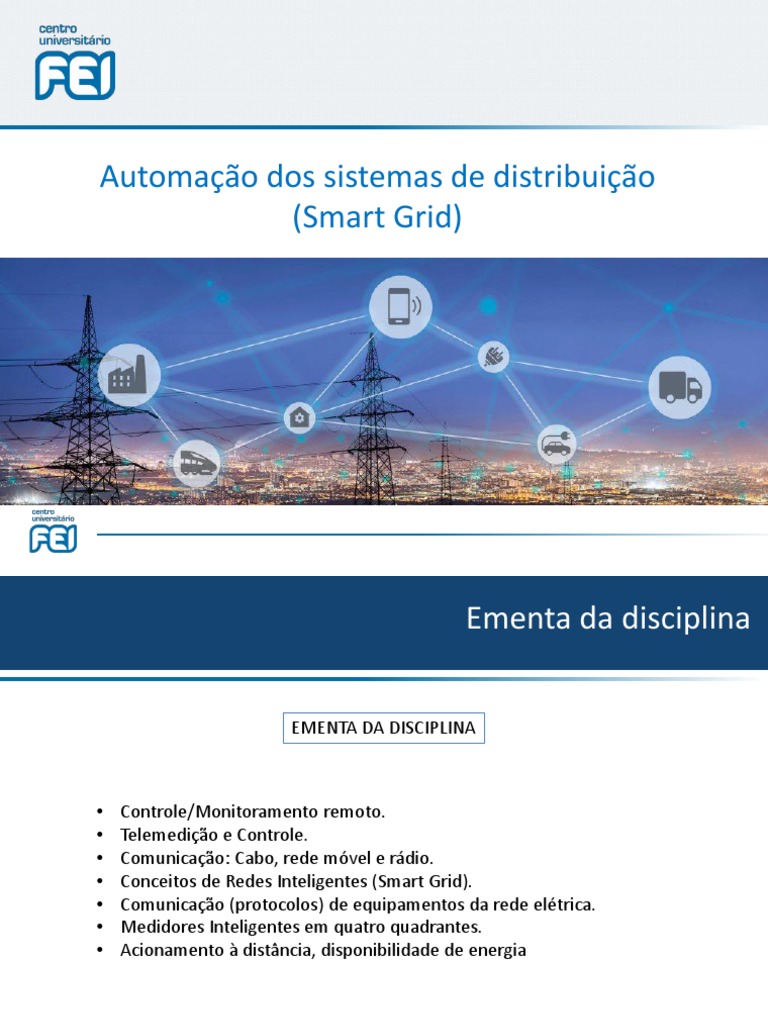

Automação dos sistemas de distribuição

(Smart Grid)
 Ementa da disciplina

EMENTA DA DISCIPLINA

• Controle/Monitoramento remoto.
• Telemedição e Controle.
• Comunicação: Cabo, rede móvel e rádio.
• Conceitos de Redes Inteligentes (Smart Grid).
• Comunicação (protocolos) de equipamentos da rede elétrica.
• Medidores Inteligentes em quatro quadrantes.
• Acionamento à distância, disponibilidade de energia

2
 Cronograma

Teoria Laboratório

Aula 1 – Medidores de tensão

Aula 1 – Introdução a disciplina
Aula 2 – Medidores de corrente
Aula 2 – Mercado livre de energia
Aula 3 – Projeto 1 – Sensor de tensão + corrente
Aula 3 – Medidores inteligentes
Aula 4 – Projeto 1 – Sensor de tensão + corrente
Aula 4 – Automação avançada de distribuição
Aula 5 – Projeto 2 – Medidor trifásico
Aula 5 – Resposta da demanda
Aula 6 – Projeto 2 – Medidor trifásico
Aula 6 – Comunicação
Aula 7 – Projeto 2 – Medidor trifásico
Aula 7 – Protocolos de comunicação
Aula 8 – Acionamento remoto
Aula 8 – PLC
Aula 9 – Acionamento remoto
Aula 9 – Simulação
Aula 10 – Projeto 3 – PLC
Aula 10 – Simulação
Aula 11 – Projeto 3 – PLC
Aula 11 – Simulação
Aula 12 – Projeto 3 – PLC
Aula 12 – Simulação
Aula 13 – Apresentação Projeto 3
Aula 13 – Teste final

3
 Composição da nota

Teoria Laboratório

Projeto 1 – Medidor de tensão e corrente

Nota – 2,0
Simulações – Microgrid
Teste no final do semestre
Projeto 2 – Medidor trifásico
Nota – 2,0
Nota – 3,0

Projeto 3 – Comunicação PLC

Nota – 3,0

4
Smart Grid

5
 Smart Grid

ENERGIA 3.0 – Smart Grid

ENERGIA 1.0 – Ter energia

ENERGIA 2.0 – GRID/Massificação

 Smart Grid

Internet of Things - IoT

Objetos físicos incorporados a sensores e softwares, com o objetivo de conectar e

trocar dados com outros dispositivos e sistemas pela internet.

7
 Smart Grid

Smart
home/house

8
Smart Grid

Smart city

9
 Smart Grid

Smart Grid é definido como “uma rede moderna que permite o fluxo
bidirecional de energia, usando comunicação nos dois sentidos e técnicas de
controle, que possibilitará novas funcionalidades e novas aplicações”. (NIST)
10
 Valores e características

O termo Rede Inteligente possui uma série de

valores e características que são universais.

Ambientalmente
Confiável Econômico
correto

Seguro Eficiente

11
 Motivações/Mundo

Europa investe como uma ação para a redução de emissões. Os EUA foca na melhoria da
eficácia da rede, e a Ásia e Pacífico como uma ferramenta que possibilita ações para uma
melhora no atendimento à demanda e a busca por um mercado tecnológico emergente.

12
 Motivações/Brasil

Motivações para a automação da distribuição

• reduzir as perdas técnicas e comerciais (fraudes);

• melhorar a qualidade do serviço prestado pelas distribuidoras;

• redução das interrupções no fornecimento e rápido reestabelecimento;

• reduzir os custos operacionais;

• melhorar o planejamento da expansão da rede;

• promover a eficiência energética;

• fomentar a inovação e a indústria tecnológica.

13
 Características

Motivações para a automação da distribuição

• Autorrecuperação: capacidade de automaticamente detectar, analisar, responder e

restaurar falhas na rede;

• Participação proativa dos consumidores: habilidade de incluir os equipamentos e

comportamento dos consumidores nos processos de planejamento e operação da
rede;

• Tolerância a ataques externos: capacidade de mitigar e resistir a ataques físicos e

cyber-ataques;

• Qualidade de energia: prover energia com a qualidade exigida pela sociedade

digital;

14
 Características

Motivações para a automação da distribuição

• Capacidade para acomodar uma grande variedade de fontes e demandas:

capacidade de integrar de forma transparente (plug and play) uma variedade de
fontes de energia de várias dimensões e tecnologias;

• Menor impacto ambiental do sistema produtor de eletricidade, reduzindo perdas e

utilizando fontes renováveis e de baixo impacto ambiental;

• Resposta da demanda mediante a atuação remota em dispositivos dos

consumidores;

• Viabiliza e beneficia-se de mercados competitivos de energia, favorecendo o

mercado varejista e a microgeração

15
 Características

Motivações para a automação da distribuição

• Possibilitar de forma confiável e estável a expansão da capacidade de

fornecimento de eletricidade, mediante a crescente demanda;

• Melhorar a relação custo-benefício nos processos de produção e de

fornecimento de energia elétrica;

• Prover informações ao consumidor sobre o consumo individual de energia

elétrica, bem como prover ferramentas para auxiliar no controle e na tomada de
decisão acerca do consumo;

• Explorar novos nichos mercadológicos no setor, por meio do fornecimento de

novos produtos e serviços;

16
 Características

Motivações para a automação da distribuição

• Operar de forma resiliente em situações de ataque ou de desastres naturais;

• Antecipar e responder a perturbações no sistema mediante reconfiguração

automática;

• Preparar a rede elétrica para suportar a crescente demanda futura de veículos

elétricos;

• Dotar a rede de dispositivos de armazenamento de energia para uso conjunto

com fontes intermitentes.

17
 Smart Grid

Smart Grid - Geração

18
 Smart Grid

Smart Grid – Transmissão

A modernização dos sistemas de transmissão consiste na utilização de

ferramentas que viabilizem a operação segura desses sistemas.

- Monitoramento e controle das condições operativas dos ativos, em tempo

real;
- Diagnóstico automatizado das ocorrências, para auxílio aos operadores das
redes de transmissão;
- Minimização das ocorrências que podem produzir efeitos em cascata;
- Habilidade de acomodação automática de novos produtores de energia
elétrica, com a redução no tempo dispendido para estudos para a
interconexão;
- Capacidade de gerenciar geração proveniente de fontes renováveis de
energia elétrica, considerando as incertezas no volume de produção.

19
 Smart Grid

Smart Grid – Distribuição

Para os sistemas de distribuição incluem automação

dos alimentadores de distribuição (manobras de
chaves para balanceamento das cargas, para o
restabelecimento do fornecimento de energia,
operação de capacitores para controle de tensão na
rede, etc.) e medição avançada (leitura automática de
medidores, controle das cargas dos consumidores,
resposta pelo lado da demanda).

20
Smart Grid
Smart Grid

22
Smart Grid
 Smart Grid

Smart Grid - Consumo

24
Smart Grid

25
 Smart Grid

• Criação da geração distribuída em 2004 no Brasil pelo Decreto Lei No. 5163 do
Governo Federal.

• Resolução Normativa No. 482/2012 permitiu o acesso à rede de distribuição

de baixa tensão por consumidores comuns.

O modelo centralizado de geração corresponde ao uso

de grandes usinas (como hidrelétricas e termelétricas)
distantes dos centros de consumo, o que requer o
transporte da energia por linhas de transmissão de
longa distância.

Na geração distribuída existem pequenos geradores

instalados próximo aos centros de consumo ou no
mesmo local onde a energia é consumida.

26
Smart Grid

27
 Smart Grid

Empoderamento dos consumidores

28
 Smart Grid
Mercado livre de energia

29
 Smart Grid

SISTEMA DE COMPENSAÇÃO DE ENERGIA

Sistema de compensação de energia elétrica - “Net Metering”.

A “sobra” de energia que é injetada na rede, não pode ser revertida em
dinheiro, mas fica como crédito de energia, para ser abatido em meses
posteriores ou outras unidades consumidoras.

30
 Smart Grid
Consumo de energia elétrica – Novas cargas

31
 Smart Grid
Consumo de energia elétrica – Novas cargas

32
 Smart Grid
Consumo de energia elétrica – Novas cargas

LEI Nº 17.336 DE 30 DE MARÇO DE 2020

Dispõe sobre a obrigatoriedade da previsão de solução para carregamento de veículos elétricos em

edifícios (condomínios) residenciais e comerciais, no Município de São Paulo, e dá outras providências.

33
 Smart Grid
Consumo de energia elétrica – Novas cargas

34
 Smart Grid
Blockchain

Descentralização do setor de energia elétrica. A energia distribuída e

gerada pode ser comercializada diretamente entre consumidores
(peer-to-peer).

35
Smart Grid

36
Smart Grid

37
