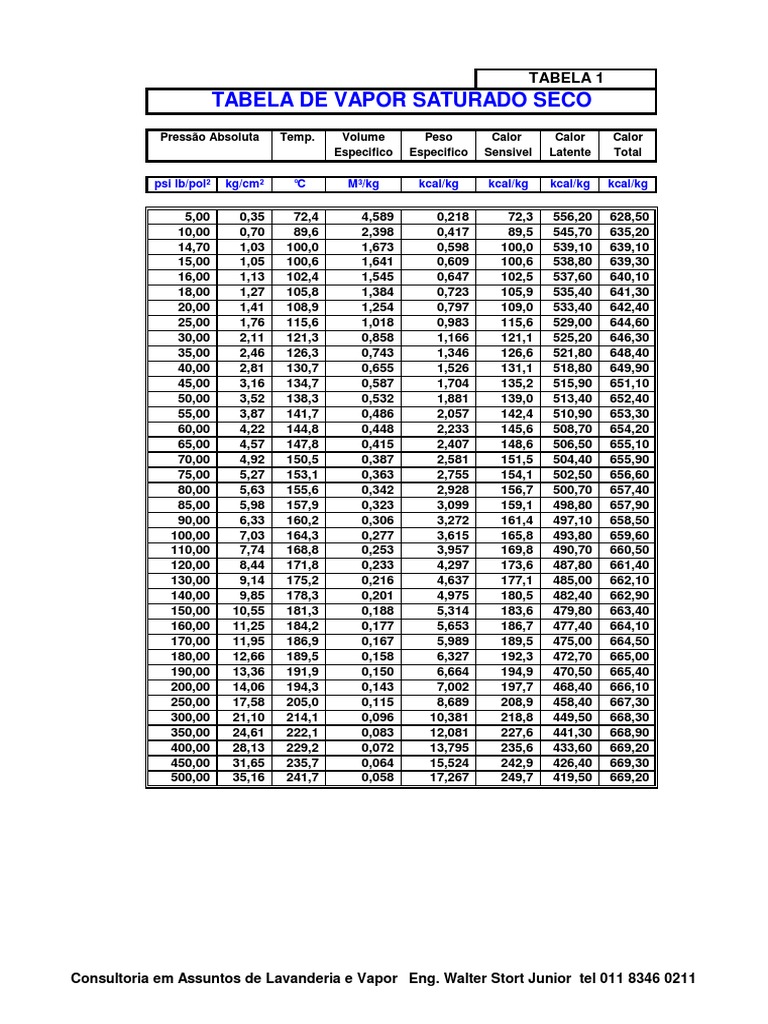

TABELA 1

TABELA DE VAPOR SATURADO SECO

Pressão Absoluta Temp. Volume Peso Calor Calor Calor
Especifico Especifico Sensivel Latente Total

psi lb/pol² kg/cm² °C M³/kg kcal/kg kcal/kg kcal/kg kcal/kg

5,00 0,35 72,4 4,589 0,218 72,3 556,20 628,50

10,00 0,70 89,6 2,398 0,417 89,5 545,70 635,20
14,70 1,03 100,0 1,673 0,598 100,0 539,10 639,10
15,00 1,05 100,6 1,641 0,609 100,6 538,80 639,30
16,00 1,13 102,4 1,545 0,647 102,5 537,60 640,10
18,00 1,27 105,8 1,384 0,723 105,9 535,40 641,30
20,00 1,41 108,9 1,254 0,797 109,0 533,40 642,40
25,00 1,76 115,6 1,018 0,983 115,6 529,00 644,60
30,00 2,11 121,3 0,858 1,166 121,1 525,20 646,30
35,00 2,46 126,3 0,743 1,346 126,6 521,80 648,40
40,00 2,81 130,7 0,655 1,526 131,1 518,80 649,90
45,00 3,16 134,7 0,587 1,704 135,2 515,90 651,10
50,00 3,52 138,3 0,532 1,881 139,0 513,40 652,40
55,00 3,87 141,7 0,486 2,057 142,4 510,90 653,30
60,00 4,22 144,8 0,448 2,233 145,6 508,70 654,20
65,00 4,57 147,8 0,415 2,407 148,6 506,50 655,10
70,00 4,92 150,5 0,387 2,581 151,5 504,40 655,90
75,00 5,27 153,1 0,363 2,755 154,1 502,50 656,60
80,00 5,63 155,6 0,342 2,928 156,7 500,70 657,40
85,00 5,98 157,9 0,323 3,099 159,1 498,80 657,90
90,00 6,33 160,2 0,306 3,272 161,4 497,10 658,50
100,00 7,03 164,3 0,277 3,615 165,8 493,80 659,60
110,00 7,74 168,8 0,253 3,957 169,8 490,70 660,50
120,00 8,44 171,8 0,233 4,297 173,6 487,80 661,40
130,00 9,14 175,2 0,216 4,637 177,1 485,00 662,10
140,00 9,85 178,3 0,201 4,975 180,5 482,40 662,90
150,00 10,55 181,3 0,188 5,314 183,6 479,80 663,40
160,00 11,25 184,2 0,177 5,653 186,7 477,40 664,10
170,00 11,95 186,9 0,167 5,989 189,5 475,00 664,50
180,00 12,66 189,5 0,158 6,327 192,3 472,70 665,00
190,00 13,36 191,9 0,150 6,664 194,9 470,50 665,40
200,00 14,06 194,3 0,143 7,002 197,7 468,40 666,10
250,00 17,58 205,0 0,115 8,689 208,9 458,40 667,30
300,00 21,10 214,1 0,096 10,381 218,8 449,50 668,30
350,00 24,61 222,1 0,083 12,081 227,6 441,30 668,90
400,00 28,13 229,2 0,072 13,795 235,6 433,60 669,20
450,00 31,65 235,7 0,064 15,524 242,9 426,40 669,30
500,00 35,16 241,7 0,058 17,267 249,7 419,50 669,20

Consultoria em Assuntos de Lavanderia e Vapor Eng. Walter Stort Junior tel 011 8346 0211
 TABELA 2
PODER CALORÍFICO INFERIOR de ALGUNS MATERIAIS
Combustível PCI Combustível PCI

Álcool de cana 5.500 kcal/l Gás de nafta 4.750 kcal/m³

Aparas vinilo 6.300 kcal/kg Gás GLP ( 50% Butano 50 % Propano ) 10.800 kcal/kg
Bagaço de cana (20 % água) 3.200 kcal/kg Gás Natural 8.600 kcal/m³
Bagaço de cana (50 % água) 1.800 kcal/kg Lascas de madeira 3.300 kcal/kg
Bambu (10 % água) 3.700 kcal/kg Lenha (40 % água) 2.400 kcal/kg
Borra de café 1.570 kcal/kg Lenha seca (12% água) 3.680 kcal/kg
Carvão de babaçu 7.000 kcal/kg Madeira de caixotes 3.800 kcal/kg
Carvão Mineral - Cambuí / PR 6.200 kcal/kg Madeiras muito secas 4.800 kcal/kg
Carvão Mineral - Charqueadas/RS 3.100 kcal/kg Madeira pinho (seca ao ar) 3.500 kcal/kg
Carvão Mineral - Mina do Leão/RS 4.200 kcal/kg Madeira verde 2.500 kcal/kg
Carvão Mineral - Tubarão/SC 4.500 kcal/kg Óleo combustível 1A/1B 9.800 kcal/kg
Carvão vegetal 7.500 kcal/kg Óleo combustível 2A/2B/3A/38 9.000 kcal/kg
Casca de árvore 2.200 kcal/kg Óleo de algodão 8.050 kcal/l
Casca de algodão 3.000 kcal/kg Óleo de amendoim 8.000 kcal/l
Casca de amêndoa de dendê 4.800 kcal/kg Óleo de babaçu 7.770 kcal/l
Casca de arroz ( 12% água ) 3.300 kcal/kg Óleo de soja 8.125 kcal/l
Casca de babaçu 4.000 kcal/kg Óleo diesel 8.620 kcal/l
Casca de cacau ( 8% água ) 3.900 kcal/kg Palha de amendoim ( 12% água ) 3.100 kcal/kg
Casca de café 3.800 kcal/kg Palha de trigo ( 20% água ) 3.200 kcal/kg
Casca de caju 4.700 kcal/kg Papel 4.200 kcal/kg
Casca de coco 4.000 kcal/kg Piche alcatrão 8.600 kcal/kg
Casca de eucalipto 3.750 kcal/kg Pó de linho 4.000 kcal/kg
Casca de tamino umido ( 60% água ) 800 kcal/kg Pó de madeira fino (seco) 4.000 kcal/kg
Casca de soja 3.300 kcal/kg Pó de madeira grosso (seco) 4.200 kcal/kg
Cavaco (eucalipto) 4.300 kcal/kg Pó de tabaco 2.300 kcal/kg
Cavacos de pinho 2.500 kcal/kg Querosene 8.300 kcal/l
Coque de gás 5.400 kcal/kg Recortes de couro ( 14% agua ) 4.400 kcal/kg
Coque de lenha 7.600 kcal/kg Resíduos de juta 3.800 kcal/kg
Coque metalurgico 7.200 kcal/kg Restos de borracha 4.000 kcal/kg
Fibras de palmeira ( 48% água ) 2.000 kcal/kg Sementes de girassol ( 9,5 % água ) 4.300 kcal/kg
Fibras de palmito 3.800 kcal/kg Serragem de pinho ( 40% água ) 2.000 kcal/kg
Filme polietileno 5.600 kcal/m³ Serragem seca ( 20% água ) 3.500 kcal/kg
Gás de água 4.000 kcal/m³ Serragem + Cepilho (seco) 4.600 kcal/kg
Gás de água carburetado 6.000 kcal/m³ Sisal ( 11% água ) 3.400 kcal/kg
Gás de alto forno 700 kcal/m³ Sobra de serraria (pinho) 4.160 kcal/kg
Gás de biogestor (biogás) 5.000 kcal/m³ Tecido de nylon 7.300 kcal/kg
Gás de coqueira 4.300 kcal/m³ Trapos de Pano 4.200 kcal/kg
Gás de gasosenio 1.260 kcal/m³ Turfa (seca ao ar) ( 2,5 a 6% água) 3.000 / 5.000 kcal/kg

Consultoria em Lavanderia e Vapor Eng. Walter Stort Junior tel 011 8346 0211
 TABELA 3
Expansão Linear
para 100 m de tubo de Aço Carbono

Temperatura Expansão Temperatura Expansão Temperatura Expansão

°C mm °C mm °C mm

0 - 260 348,14 520 696,28

10 13,29 270 361,53 530 709,67
20 26,78 280 374,92 540 723,06
30 40,17 290 388,31 550 736,45
40 53,56 300 401,70 560 749,84
50 66,95 310 415,09 570 763,23
60 80,34 320 428,48 580 776,62
70 93,73 330 441,87 590 790,01
80 107,12 340 455,26 600 903,40
90 120,51 350 468,65 610 916,79
100 133,90 360 482,04 620 830,18
110 147,29 370 495,43 630 843,57
120 160,68 380 508,82 640 856,96
130 174,07 390 522,21 650 870,35
140 187,46 400 535,60 660 883,74
150 200,85 410 548,99 670 897,13
160 214,24 420 562,38 680 910,52
170 227,63 430 575,77 690 823,91
180 241,02 440 589,16 700 937,30
190 254,41 450 602,55
200 267,00 460 615,94
210 281,19 470 629,33
220 294,58 480 642,72
230 307,97 490 656,11
240 321,36 500 669,58
250 334,75 510 682,89
 TABELA 4
CAPACIDADE DE CONDUÇÃO DE VAPOR EM KG/H.
VELOCIDADE NA TUBULAÇÃO = 30 M/S
Pressão Absoluta DIAMETRO DA TUBULAÇÃO DE VAPOR
lib/pol² kg/cm² 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4" 5" 6" 8" 10"
5 0,35 5 8 13 23 31 51 73 112 193 304 439 760 1197
10 0,70 9 15 25 43 59 98 139 215 370 581 840 1454 2291
15 1,03 13 22 36 62 85 140 199 308 530 833 1204 2084 3284
15 1,05 13 23 37 63 86 143 203 314 541 850 1227 2125 3348
16 1,13 14 24 39 67 92 151 216 333 574 902 1303 2257 3557
18 1,27 15 27 43 75 103 169 241 372 641 1007 1455 2519 3970
20 1,41 17 30 48 83 113 187 266 411 707 1112 1606 2780 4382
25 1,76 21 37 59 102 139 230 328 506 872 1370 1979 3426 5399
30 2,11 25 43 70 121 165 273 389 600 1034 1625 2347 4063 6404
35 2,46 29 50 81 140 191 315 449 693 1194 1877 2711 4695 7398
40 2,81 32 57 92 159 217 357 509 786 1354 2127 3073 5321 8385
45 3,16 36 63 103 177 242 399 568 878 1512 2376 3432 5941 9363
50 3,52 40 70 113 196 267 440 628 696 1669 2623 3789 6560 10337
55 3,87 44 76 124 214 292 481 686 1060 1825 2868 4143 7173 11304
60 4,22 47 83 134 233 317 522 745 1150 1981 3113 4496 7885 12268
65 4,57 51 89 145 251 342 563 803 1240 2135 3356 4848 8393 13227
70 4,92 55 96 155 269 366 604 861 1329 2290 3599 5198 9000 14184
75 5,27 58 102 166 287 391 644 919 1419 2443 3840 5547 9604 15135
80 5,63 62 109 176 305 415 685 977 1508 2597 4081 5896 10208 16086
85 5,98 66 115 187 323 440 725 1034 1596 2750 4322 6243 10808 17032
90 6,33 69 122 197 341 464 765 1091 1685 2902 4562 6589 11408 17979
100 7,03 77 134 218 376 513 845 1206 1862 3206 5039 7279 12603 19861
110 7,74 84 147 238 412 561 925 1320 2038 3510 5516 7968 13795 21740
120 8,44 91 160 259 448 610 1005 1433 2213 3812 5991 8654 14983 23611
130 9,14 98 172 279 483 658 1084 1547 2288 4113 6464 9338 16167 25477
140 9,85 105 185 299 518 706 1164 1660 2562 4413 6936 10019 17347 27337
150 10,55 112 197 320 553 754 1243 1772 2737 4713 7408 10700 18526 29195
160 11,25 120 210 340 589 802 1322 1886 2911 5014 7881 11384 19709 31060
170 11,95 127 223 360 624 850 1401 1998 3084 5312 8349 12060 20881 32906
180 12,66 134 248 381 659 898 1480 2111 3259 5612 8821 12741 22060 34764
190 13,36 141 260 401 694 946 1559 2223 3432 5911 9290 13420 23235 36615
200 14,06 148 323 421 729 944 1638 2336 3606 6211 9761 14100 24413 38472
250 17,58 184 386 523 905 1233 2032 2898 4475 7707 12113 17497 30294 47740
300 21,10 220 449 625 1081 1473 2428 3463 5346 9208 14472 20904 36192 57036
350 24,61 256 513 727 1258 1714 2826 4030 6222 10717 16843 24330 42124 66383
400 28,13 292 577 830 1437 1957 3226 4602 7105 12236 19232 27780 48098 75797
450 31,65 329 342 934 1617 2203 3631 5178 7995 13770 21641 31261 54124 85294
500 35,16 366 642 1039 1798 2450 4038 5760 8893 15136 24072 34772 60202 94874
Q = 84.823 x Y x d² Y= peso especifico do vapor ( kg/m³ )
Q= Vazão de Vapor ( kg/h ) d= diametro interno de tubulação ( M )
 TABELA 5
Densidade, Ponto de Fusão e Calor específico
Substância kcal / kg °c Ponto Dens. Substância kcal / kg °c Ponto Dens.
Fusão Fusão
Acetona 0,520 56 0,790 Estanho 0,054 232 7,280
Acetileno 0,390 - 0,170 Éter Elitico 0,520 35 0,740
Acido Acético 0,510 118 0,910 Etileno 0,400 - -
Acido Sulfurico 0,330 325 1,840 Faculo 0,150 - 1,500
Aço 0,115 1.538 7,850 Ferro 0,116 1.500 7,800
Açúcar 0,280 160 1,610 Ferro Fundido 0,116 1.130 7,850
Água (Liquida) 1,000 100 1,000 Fósforo Verm. 0,119 44 2,180
Água (Vapor) 0,374 - 0,768 Gas Carbonico CO² 0,527 - 1,970
Água (Gelo) 0,490 - 0,900 Gás Sulfururico SO² 0,397 - -
Aguarrás 0,410 159 0,860 Gasolina - 0,800
Alcatrão 0,400 - 1,200 Gelo 0,500 - 0,880
Álcool 0,580 78 0,800 Gesso 0,260 - 1,810
Algodão 0,320 - - Glicerina 0,576 290 1,260
Alpaca - 0,840 Gordura 0,460 - -
Alumina 0,200 - - Grafite 0,200 3.000 2,220
Alumínio (polido) 0,220 658 - Granito 0,200 - 2,510
Alvenaria 0,220 2,750 Hidrogenio 0,316 - 0,090
Amido - 1,530 Iodo 0,495 - 4,950
Amônia 0,490 - 0,770 La de Carneiro 0,320 - 4,320
Amoníaco 1,000 - - La de Rocha 0,200 - -
Anilina 0,400 - 1,040 La de Vidro 0,160 - -
Antimônio 0,050 630 6,690 Ladrilho 0,150 - -
Ar 0,240 - 1,290 Latão 0,090 900 / 1030 8,400
Ardósia - 2,650 Leite 0,940 - 1,030
Areia 0,200 - - Madeira (pinho) 0,650 - 0,610
Argamassa - 2,100 Magnesio 0,250 650 1,740
Argila em Tijolos 0,200 - - Manganes 0,120 1.260 7,150
Argônio 0,120 - 1,780 Marmore 0,210 - 2,500
Arroz - 0,770 Mercurio 0,036 357 13,600
Arsênico - 5,700 Metano 0,520 - 0,720
Asbesto 0,200 - - Mica 0,209 - -
Asfalto 0,220 121 1,200 CO² 0,312 - -
Aveia - 0,360 Naftalina 0,310 80 1,150
Azeite - 0,840 Neve 0,125 - 0,125
Baquelite 0,350 - - Niquel 0,110 1.450 8,400
Bário - 3,750 Nitrogenio 0,220 - 1,250
Barro seco 0,220 - 1,700 Oleo Combustivel 0,450 - -
Barro Úmido 0,550 - 2,700 Oleo de Oliva 0,400 300 0,920
Basalto 0,200 - 2,700 Oleo Lubrific. 0,400 300 0,940
Benzina 0,450 79 0,880 Osso 1,800
Bismuto 0,030 271 9,000 Ouro 0,033 1060 / 1250 19,330
Borracha dura 0,330 - - Oxido de Calcio
Borracha Mole 0,480 - - Oxigenio 0,316 - 1,430
Bronze 0,090 - - Palha 0,060
Cádmio 321 0,600 Papel 0,450 - 0,700
Cálcio 0,170 800 1,580 Parafina 0,700 56 0,870
Carbonato Ca 0,190 - - Pedra ( Granito ) 0,200 - -
Carbono 0,210 3.727 2,250 Percloroetileno 0,210 121 1,620
Carborudum 0,160 - - Petroleo 0,510 - -
Carvão Mineral 0,310 - - Pixe Duro 0,500 150 1,330
Carvão Vegetal 0,200 - - Platina 0,082 1.755 21,300
Caulim - - 2,200 Po de Serra 0,500 - -
Celotex 0,400 - - Porcelana 0,258 1.830 -
Centeio - 0,680 Prata 0,063 960 10,500
Cera de Abelha 0,700 62 0,960 Quartzo 0,210 - -
Cerveja 1,020 Querozene 0,470 - -
Chumbo 0,030 327 11,030 Sal 0,210 - -
Cimento 0,200 - - Sebo 0,500 32 0,930
Cinzas 0,200 - - Seda 0,330 - -
Cloro 0,120 - 1,330 Soda Caustica 37,5% 0,782 - -
Clorofôrmio 0,230 - 1,490 Sulfato de Sodio - 2,250
Cobalto - 3,600 Talco 0,210 - 2,700
Cobre 0,095 1.080 8,850 Terra 0,440 - 1,700
Concreto 0,180 - 1,800 Tijolo Refratário 0,220 - -
Coque 0,260 - - Topázio 3,500
Cortiça 0,240 - - Trigo 0,700
Couro 0,360 - 0,860 Tungstenio 3000/3350 19,300
Diamante - 3,520 Turmalina - 2,490
Duraluminio 0,211 - - Vidro Comum 0,200 1.200 2,700
Ebonite 0,350 - - Vinho 2,450
Enxofre 0,200 110 2,000 Zinco 0,107 420 7,130
Escorias 0,180 - - Zirconio - - 6,400
Esmeralda - - 0,268
 TABELA 6
Tabela de Volume de Ar Para Combustão
e Gases de Combustão Gerados
Para Diversos Combustíveis

Volume
Combustível Poder Calorifico Inf. Excesso de ar (%) Unidade Ar p/ Gases
Combustão Gerados
Óleo BPF 9.750 kcal/kg 20 Nm³/kg 12,35 12,88
Gás Natural 10.800 kcal/Nm³ 15 Nm³/kg 10,74 11,68
Gás de Nafta 4.220 kcal/kg 15 Nm³/kg 5.00 5,71
Gás GLP 11.000 kcal/kg 20 Nm³/kg 30.00 30.00
Lenha 2.700 kcal/kg 40 Nm³/kg 4,52 5,34
Carvão Mineral 4.200 kcal/kg 40 Nm³/kg 6,64 7,28

Dados Sobre o Ar ( Seco a 0° C e a 760 mm Hg )

1 m³ de ar Pesa 1,293 kg

1 m³ de ar Contem 0,297 kg de 02
e 0,966 kg de N2

1 kg de ar Ocupa 0,773 m³

1 kg de ar Contem 0,162 m³ de O2
e 0,611 m³ de N2

1 kg de O2 Esta Contido em 3,367 m³ de ar

ou em 4,353 kg de ar

1 m³ de O2 Esta Contido em 4,771 m³ de ar

ou em 6,173 kg de ar

1 kg de N2 Esta Contido em 1,004 m³ de ar

ou em 1,298 kg de ar

1 m³ de N2 Esta Contido em 1,265 m³ de ar

ou em 1,636 kg de ar
 TABELA 7
Propriedades do GLP

Propano Iso-Butano Butano

Ponto de ebulição normal °F -43,8 10,90 31,10

°C -42,3 -11,7 -0,5

Densidade em relação ao ar 1,520 2,000 2,000

em relação a água 0,508 0,563 0,584
Valor calorífico BTU / Lb. 21,690 21,690 21,340
Kcal/ kg 12,050 11,829 11,860
BTU / pe cub. 2,521 3,259 3,267
Kcal/m³ 22,434 29,000 29,073

Limite de inflamabilidade
(% de gás na mistura de ar-gas)
inferior 2,4 1,8 1,9
superior 9,5 8,4 8,5
relação de queima volume ar-gas 23,87 31,03 31,03

Pressão de vapor ( psi )

a 37,8 °C 172 59 37
a 15,6 °C 92 24 12

Temperatura máxima da chama

com ar 1927°C 1927°C 1927°C
com O 2849°C 2849°C 2849°C
 TABELA 8
CONSTANTES DE COMBUSTÃO

1 kg de C C2 H² S CH4 C2H4

Necessita:
O2 kg 2,667 1,333 8,000 1,00 4,000 3,429
Nm³ 1,867 0,933 5,600 0,70 2,800 2,400

Ar kg 11,496 5,746 34,746 4,348 17,39 14,210

Nm³ 8,887 4,443 26,667 3,333 13,453 11,430

e produz
CO² CO H²O SO² CO²+H²O 2CO²+2H²O

kg 3,667 2,333 9,000 2,000 5,000 4,430

Nm³ 1,867 1,866 11,194 0,683 4,190 3,20

kg 8,829 4,413 26,483 3,348 13,390 1,480

Nm³ 7,020 3,510 21,067 2,633 10,653 9,030

CONSTANTES DE COMBUSTÃO - GASES

1 m3 de: H² CH² C²H4 CO C4H8 C4H10 C2H5OH

Necessita:
0² kg 0,714 2,857 4,286 0,7145 4,143 9,296 4,287
Nm3 0,500 2,000 3,000 0,5000 5,000 6,500 3,000

ar kg 3,104 12,422 18,635 3,1065 31,056 40,417 18,639

Nm3 2,381 9,524 14,286 2,3810 23,809 30,952 14,286

e produz :
H²O CO²+H²O 2CO+H²O CO² 3CO²+4H²O 8CO²+10HO 2CO²3H²O

kg 0,804 3,571 5,536 1,976 9,107 11,875 6,339

Nm3 1,000 3,000 4,000 1,000 7,000 9,000 5,000

kg 2,390 9,565 14,349 2,3920 23,913 31,121 14,352

Nm3 1,881 7,524 11,286 1,8810 18,809 24,452 11,286
 TABELA 9
CONVERSÃO DE PRESSÃO
Procure a pressão conhecida na coluna do meio então encontre a pressão em kg/m²
a esquerda e lb/pol² a direita.

kg / cm² lp/pol² kg / cm² lp/pol² kg / cm² lp/pol²

0 0 0,00 2,5316 36 511,92 5,6962 81 1.151,82
0,0070 0,1 1,42 2,6020 37 526,14 5,7665 82 1.166,04
0,0141 0,2 2,84 2,6723 38 540,36 5,8368 83 1.180,26
0,0211 0,3 4,26 2,7426 39 554,58 5,9072 84 1.194,48
0,0281 0,4 5,68 2,8129 40 568,80 5,9775 85 1.208,78
0,0352 0,5 7,11 2,8833 41 583,20 6,0478 86 1.222,92
0,0422 0,6 8,53 2,9536 42 597,24 6,1181 87 1.237,14
0,0492 0,7 9,95 3,0234 43 611,46 6,1885 88 1.251,36
0,0563 0,8 11,37 3,0942 44 625,68 6,2588 89 1.265,58
0,0633 0,9 12,79 3,1646 45 639,90 6,3291 90 1.279,80
0,0703 1 14,22 3,2349 46 654,12 6,3994 91 1.294,02
0,1406 2 28,44 3,3052 47 668,34 6,4698 92 1.308,24
0,2110 3 42,66 3,3755 48 682,56 6,5401 93 1.322,46
0,2813 4 56,88 3,4459 49 696,78 6,6104 94 1.336,68
0,3516 5 71,10 3,5162 50 711,00 6,6807 95 1.350,90
0,4219 6 85,32 3,5865 51 725,22 6,7511 96 1.365,12
0,4923 7 99,54 3,6568 52 739,44 6,8214 97 1.379,34
0,5626 8 113,76 3,7271 53 753,66 6,8917 98 1.393,56
0,6329 9 127,98 3,7975 54 767,88 6,9620 99 1.407,78
0,7032 10 142,20 3,8678 55 782,10 7,0323 100 1.422,00
0,7736 11 156,42 3,9381 56 796,32 7,7356 110 1.564,20
0,8439 12 170,64 4,0084 57 810,54 8,4388 120 1.706,40
0,9142 13 184,86 4,0788 58 824,76 9,1421 130 1.848,60
0,9845 14 199,08 4,1491 59 838,98 9,8453 140 1.990,80
1,0549 15 213,30 4,2194 60 853,20 10,5485 150 2.133,00
1,1252 16 227,52 4,2897 61 867,42 11,2518 160 2.275,20
1,1955 17 241,74 4,3601 62 881,64 11,9550 170 2.417,40
1,2658 18 255,96 4,4304 63 895,86 12,6582 180 2.559,60
1,3361 19 270,18 4,5007 64 910,08 13,3615 190 2.701,00
1,4065 20 284,40 4,5710 65 924,30 14,0647 200 2.844,00
1,4768 21 298,62 4,6414 66 938,52 14,7679 210 2.986,20
1,5471 22 312,84 4,7117 67 952,74 15,4712 220 3.128,40
1,6174 23 327,06 4,7820 68 966,96 16,1744 230 3.270,60
1,6878 24 341,28 4,8523 69 981,18 16,8776 240 3.412,80
1,7581 25 355,50 4,9226 70 995,40 17,5809 250 3.555,00
1,8284 26 369,72 4,9930 71 1.009,62 18,2841 260 3.697,20
1,8987 27 383,94 5,0633 72 1.023,84 18,9873 270 3.839,40
1,9691 28 398,16 5,1336 73 1.038,06 19,6906 280 3.981,60
2,0394 29 412,38 5,2039 74 1.052,28 20,3938 290 4.123,80
2,1097 30 426,60 5,2743 75 1.066,50 21,0970 300 4.266,00
2,1800 31 440,82 5,3446 76 1.080,72 21,8003 310 4.408,20
2,2504 32 455,04 5,4149 77 1.094,94 22,5035 320 4.550,40
2,3207 33 469,26 5,4852 78 1.189,16 23,2068 330 4.692,60
2,3910 34 483,48 5,5556 79 1.123,38 23,9100 340 4.834,80
2,4613 35 497,70 5,6259 80 1.137,60 24,6132 350 4.977,00
 TABELA 10
CONVERSÃO DE TEMPERATURA
Folha 1
Procure a temperatura conhecida na coluna do meio. Então encontre a
esqueda a temperatura em Centigrado e a direita em Fahenheit
°C °F °C °F °C °F
0,00 32 89,60 28,28 83 181,40 56,70 134 273,20
0,60 33 91,40 28,90 84 183,20 57,20 135 275,00
1,10 34 93,20 29,38 85 185,00 57,80 136 276,80
1,70 35 95,00 30,00 86 186,80 58,30 137 278,60
2,20 36 96,80 30,60 87 188,60 58,90 138 280,40
2,80 37 98,60 31,10 88 190,40 59,40 139 282,20
3,30 38 100,40 31,70 89 192,20 60,00 140 284,00
3,90 39 102,20 32,20 90 194,00 60,60 141 285,80
4,40 40 104,00 32,77 91 195,80 61,10 142 287,60
5,00 41 105,80 33,32 92 197,60 61,70 143 289,40
5,60 42 107,60 33,87 93 199,40 62,20 144 291,20
6,10 43 109,40 34,42 94 201,20 62,80 145 293,00
6,70 44 111,20 34,97 95 203,00 63,30 146 294,80
7,20 45 113,00 35,60 96 204,80 63,90 147 296,60
7,80 46 114,80 36,10 97 206,60 65,00 148 298,40
8,30 47 116,60 36,70 98 208,40 65,00 149 300,20
8,90 48 118,40 37,17 99 210,20 65,60 150 302,00
9,40 49 120,20 37,80 100 212,00 66,10 151 303,80
10,00 50 122,00 38,30 101 213,80 66,70 152 305,60
10,60 51 123,80 38,90 102 215,60 67,20 153 307,40
11,10 52 125,60 39,37 103 217,40 67,80 154 309,20
11,70 53 127,40 40,00 104 219,20 68,30 155 311,00
12,20 54 129,20 40,60 105 221,00 68,90 156 312,80
12,80 55 131,00 41,10 106 222,80 69,40 157 314,60
13,30 56 132,80 41,70 107 224,60 70,00 158 316,40
13,90 57 134,60 42,20 108 226,40 70,60 159 318,20
14,40 58 136,40 42,80 109 228,20 71,10 160 320,00
15,00 59 138,20 43,30 110 230,00 71,70 161 321,80
15,60 60 140,00 43,90 111 231,80 72,20 162 323,60
16,10 61 141,80 44,40 112 233,60 72,80 163 325,40
16,70 62 143,60 45,00 113 235,40 73,30 164 327,20
17,20 63 145,40 45,60 114 237,20 73,90 165 329,00
17,80 64 147,20 46,10 115 239,00 74,40 166 330,80
18,30 65 149,00 46,70 116 240,80 75,00 167 332,60
18,90 66 150,80 47,20 117 242,60 75,60 168 334,40
19,40 67 152,60 47,80 118 244,40 76,10 169 336,20
20,00 68 154,40 48,30 119 246,20 76,70 170 338,00
20,60 69 156,20 48,90 120 248,00 77,20 171 339,80
21,10 70 158,00 49,40 121 249,80 77,80 172 341,60
21,70 71 159,80 50,00 122 251,60 78,30 173 343,40
22,20 72 161,60 50,60 123 253,40 78,90 174 345,20
22,80 73 163,40 51,10 124 255,20 79,40 175 347,00
23,33 74 165,20 51,70 125 257,00 80,00 176 348,80
23,88 75 167,00 52,20 126 258,80 80,60 177 350,60
24,43 76 168,80 52,80 127 260,60 81,10 178 352,40
24,98 77 170,60 53,30 128 262,40 81,70 179 354,20
25,60 78 172,40 53,90 129 264,20 82,20 180 356,00
26,08 79 174,20 54,40 130 266,00 82,80 181 357,80
26,70 80 176,00 55,00 131 267,80 83,30 182 359,60
27,18 81 177,80 55,60 132 269,60 83,90 183 361,40
27,80 82 179,60 56,10 133 271,40 84,40 184 363,20
 TABELA 10
FOLHA 2
°C °F °C °F °C °F
85,00 185 365,00 103,90 219 426,20 137,80 280 536,00
85,60 186 366,80 104,40 220 428,00 143,30 290 554,00
86,10 187 368,60 105,00 221 429,80 148,90 300 572,00
86,70 188 370,40 105,60 222 431,60 154,40 310 590,00
87,20 189 372,20 106,10 223 433,40 160,00 320 608,00
87,80 190 374,00 107,70 224 435,20 165,60 330 626,00
88,30 191 375,80 107,20 225 437,00 171,10 340 644,00
88,90 192 377,60 107,80 226 438,80 176,70 350 662,00
89,40 193 379,40 108,30 227 440,60 182,20 360 680,00
90,00 194 381,20 108,90 228 442,40 187,80 370 698,00
90,60 195 383,00 109,40 229 444,20 193,80 380 716,00
91,10 196 384,80 110,00 230 446,00 193,30 390 734,00
91,70 197 386,60 110,60 231 447,80 198,90 400 752,00
92,20 198 388,40 111,10 232 449,60 204,40 410 770,00
92,80 199 390,20 111,70 233 451,40 210,00 420 788,00
93,30 200 392,00 112,20 234 453,20 215,60 430 806,00
93,90 201 393,80 112,80 235 455,00 221,10 440 824,00
94,40 202 395,60 113,30 236 456,80 226,70 450 842,00
95,00 203 397,40 113,90 237 458,60 232,20 460 860,00
95,60 204 399,20 114,40 238 460,40 237,80 470 878,00
96,10 205 401,00 115,00 239 462,20 243,30 480 896,00
96,70 206 402,80 115,60 240 464,00 248,90 490 914,00
97,20 207 404,60 116,10 241 465,80 254,40 500 932,00
97,80 208 406,40 116,70 242 467,60 260,00 510 950,00
98,30 209 408,20 117,20 243 469,40 256,60 520 968,00
98,90 210 410,00 117,80 244 471,20 271,70 530 986,00
99,40 211 411,80 118,30 245 473,00 276,70 540 1004,00
100,00 212 413,60 118,90 246 474,80 282,20 550 1022,00
100,60 213 415,40 119,40 247 476,60 293,30 560 1040,00
101,10 214 417,20 120,00 248 478,40 298,90 570 1058,00
101,70 215 419,00 120,60 249 480,20 304,40 580 1076,00
102,20 216 420,80 121,10 250 482,00 310,00 590 1094,00
102,80 217 422,60 126,70 260 500,00 315,60 600 1112,00
103,30 218 424,40 132,20 270 518,00

°C = 5/9 (°F - 32)

°F = 9/5 °C + 33
 TABELA 11
Conversão de Polegadas Para Milímetros
DECIMAL FRAÇÃO 0'' 1'' 2'' 3'' 4'' 5'' 6'' 8'' 10'' 12'' 14'' 16'' FRAÇÃO DECIMAL

- 0/00 - 25,40 50,80 76,20 101,60 127,00 152,40 203,20 254,00 304,80 355,60 406,40 0/00 -
0,03125 1/32 0,79 26,19 51,59 76,99 102,39 127,79 153,19 203,99 254,79 305,59 356,39 407,19 1/32 0,03125
0,06250 1/16 1,59 26,99 52,39 77,79 103,19 128,59 153,99 204,79 255,59 306,39 357,19 407,99 1/16 0,06250
0,09375 3/32 2,38 27,78 53,18 78,58 103,98 129,38 154,78 205,38 256,38 307,18 357,98 408,78 3/32 0,09375
0,12500 1/8 3,18 28,58 53,98 79,38 104,78 130,18 155,58 257,18 257,18 307,98 358,78 409,58 1/8 0,12500
0,15625 5/32 3,97 29,37 54,77 80,17 105,57 130,97 156,37 257,97 257,97 308,77 359,57 410,37 5/32 0,15625
0,18750 3/16 4,76 30,16 55,56 80,96 106,36 131,76 157,16 258,76 258,76 309,56 360,36 411,16 3/16 0,18750
0,21875 7/32 5,56 30,96 56,36 81,76 107,16 132,56 157,96 259,56 259,56 310,36 361,16 411,96 7/32 0,21875
0,25000 1/4 6,35 31,75 57,15 82,55 107,16 133,35 158,75 260,35 260,35 311,15 361,95 412,75 1/4 0,25000
0,28125 9/32 7,14 32,54 57,94 83,34 107,95 134,14 159,54 261,14 261,14 311,94 362,74 413,54 9/32 0,28125
0,31250 5/16 7,94 33,34 58,74 84,14 108,74 134,94 160,34 261,94 261,94 312,74 363,54 414,34 5/16 0,31250
0,34375 11/32 8,73 34,13 59,53 84,93 109,54 135,73 161,13 262,73 262,73 313,53 364,33 415,13 11/32 0,34375
0,37500 3/8 9,53 34,93 60,33 85,73 110,33 136,53 161,93 263,53 263,53 314,33 365,13 415,93 3/8 0,37500
0,40625 13/32 10,32 35,72 61,12 86,52 111,13 137,32 162,72 264,32 264,32 315,12 365,92 416,72 13/32 0,40625
0,43750 7/16 11,11 36,51 61,91 87,31 111,92 138,11 163,51 265,11 265,11 315,91 366,71 417,51 7/16 0,43750
0,46875 15/32 11,91 37,31 61,71 88,11 112,71 138,91 164,31 265,91 265,91 316,71 367,51 418,31 15/32 0,46875
0,50000 1/2 12,70 38,10 63,50 88,90 113,51 139,70 165,10 266,70 266,70 317,50 368,30 419,10 1/2 0,50000
0,53125 17/32 13,49 38,89 64,29 89,69 114,30 140,49 165,89 267,49 267,49 318,29 369,09 419,89 17/32 0,53125
0,56250 9/16 14,29 39,69 65,09 90,49 115,09 141,29 166,69 268,29 268,29 319,09 369,89 420,69 9/16 0,56250
0,59375 19/32 15,08 40,48 65,88 91,28 115,89 142,08 167,48 269,08 269,08 319,88 370,68 421,48 19/32 0,59375
0,62500 5/8 15,88 41,28 66,68 92,08 166,68 142,88 168,28 269,88 269,88 320,68 371,48 422,28 5/8 0,62500
0,65625 21/32 16,67 42,07 67,47 92,87 117,48 143,67 169,07 270,67 270,67 321,47 372,27 423,07 21/32 0,65625
0,68750 11/16 17,46 42,86 68,26 93,66 118,27 144,46 169,86 271,46 271,46 322,26 373,06 423,86 11/16 0,68750
0,71875 23/32 18,26 43,66 69,06 94,46 119,06 145,26 170,66 272,26 272,26 323,06 373,86 424,66 23/32 0,71875
0,75000 3/4 19,05 44,45 69,85 95,25 119,86 146,05 171,45 273,05 273,05 323,85 374,65 425,45 3/4 0,75000
0,78125 25/32 19,84 45,24 70,64 96,04 120,65 146,84 172,24 273,84 273,84 324,64 375,44 426,24 25/32 0,78125
0,81250 13/16 20,64 46,04 71,44 96,84 121,44 147,64 173,04 274,64 274,64 325,44 376,24 427,04 13/16 0,81250
0,84375 27/32 21,43 46,83 72,23 97,63 122,24 148,43 173,83 275,43 275,43 326,23 377,03 427,03 27/32 0,84375
0,87500 7/8 22,23 47,63 73,02 98,43 123,82 149,23 174,63 276,23 276,23 327,03 377,83 428,63 7/8 0,87500
0,90625 29/32 23,02 48,42 73,82 99,22 124,62 150,02 175,42 277,02 277,02 327,82 378,62 429,42 29/32 0,90625
0,93750 15/16 23,81 49,21 74,61 100,01 125,41 150,81 176,21 227,81 227,81 328,61 379,41 430,21 15/16 0,93750
0,96875 31/32 24,61 50,01 75,41 100,81 126,21 151,61 177,01 278,61 278,61 329,41 380,21 431,01 31/32 0,96875
1,00000 1 25,40 50,80 76,20 101,60 127,00 152,40 177,80 279,40 279,40 330,20 381,00 431,80 1 1,00000

DECIMAL FRAÇÃO 0'' 1'' 2'' 3'' 4'' 5'' 6'' 8'' 10'' 12'' 14'' 16'' FRAÇÃO DECIMAL
 TABELA 12
CONVERSÃO de UNIDADES
MULTIPLIQUE POR PARA OBTER MULTIPLIQUE POR PARA OBTER
Atm 1,033 kg/cm² Litro / min 4,403 X10-³ Galão / seg
Bar 0,9869 Atm Lb.pe 0,1383 kg.m
Btu 0,252 kcal Lb/pe² 4,882 Kg / m2
Btu / h 1,49 kcal/h m² (°c/m) M 3,281 Pé
Btu / h pe² °F 4,88 kcal/h m² °C M 39,37 Pol
Btu / h pe² °F 5,68 x 18-4 watt/cm² °C M³ 264,2 Galão Amer.
Btu / lb 0,5556 kcal / kg M³ 35,31 Pé³
Btu / lb °F 1 kcal / kg °C M³ 61.023 Pol³
Btu / pe² 2,713 kcal / m² M/min 1,667 cm/seg
Btu / pe³ 8,9 kcal / m³ M/min 0,06 Km/h
Cal 3,9683 x 10-³ Btu M² 10,76 Pé²
Cal 1,5596 x 10-6 HP.h M² 1550 Pol²
Cal 1,1630 10-6 Km.h M/seg 196,8 Pé/min
CV 0,9863 HP Milibar 0,0145 Lb/pol²
CV 542,5 Lb.pe/seg Miligrama/litro 1 Parte/Milhão
CV.h 632 Kcal Pol 2,54 cm
CV 0,7355 Km Pol. De agua 2,54 x 10-3 Kg/cm²
CM 3,281 x 10-2 Pe Pe 0,3048 m
CM 0,3937 Pol Pe/min 0,508 cm/seg
CM³ 3,531 x10-5 Pe³ Pe² 929 cm²
CM³ 0,06102 Pol³ Pol de Hg 345,3 Kg/m²
CM² 1,076 x 10 -3 Pe² Pe 30,48 cm
CM² 0,155 Pol² Pe³/lb 0,6242 m³/Kg
CM/seg 0,036 Km/h Pe³ 0,02832 m³
Galão (amer.) 3785 Cm³ Pe³/min 472 cm³/seg
Galão (amer.) 3,785 Litro Pol³ 16,39 cm³
Galão (amer.) 3,785 x 10-3 M² Pol³ 0,01639 litro
Galão/Min 0,06308 Litro/seg Pol de Hg 0,03453 Kg/cm²
BHP 33479 Btu/h Kg 2,205 libra
HP 641,2 kcal/h kg/cm² 14,22 Lb/pol²
HP 0,7457 Kw kg/cm² 28,96 Pol de Hg
Kcal/h.(°C/m) 0,671 Btu/h.pe² (°F/pe) kg/cm³ 0,06243 lb/pé³
Kcal/h.m² °C 0,205 Btu/h.pe² °F km/h 27,78 cm/seg
Kcal/h.m² °C 116 x 10-4 watt/cm² °C km/h 16,67 m/min
Lp/pe³ 16,02 kg/m³ kcal 3,9685 Btu
Lp/pol² 17,86 kg/m kcal 1,163 x10-3 Kw.h
Lp/pol² 0,06804 atm kw.h 3,6 x 10+6 Kcal
Lp/pol² 0,0703 kg/cm² watt/cm² (°C/cm) 86,1 Kcal/h.m²( °C /m )
Litro 0,2642 galão watt/cm². °C 8592 Kcal/h.m² . °C
 TABELA 13
EXPANSÃO OU RETRAÇÃO TERMICA DE TUBOS
(EM MILIMETROS POR CADA 100 METROS - VALORES APROXIMADOS)

Temp. Ferro A. Carb. Ferro A. Liga Inox Inox Cobre Latão

°C Fundido A. Molidb Batido 4,6 % Cr 12 % Cr 18-8

-40 -38,1 -43,1 -45,3 -43,6 -42,0 -67,2 -65,6 -68,7

-30 -29,1 -32,4 -34,7 -32,8 -31,5 -50,2 -49,8 -51,9
-20 -19,6 -21,5 -23,3 -21,9 -21,9 -33,3 -34,3 -34,9
-10 -10,1 -10,2 -11,9 -11,7 -11,7 -16,6 -16,0 -17,5
0 0,0 0,0 0,0 0,0 0,0 0,0 0,0 0,0
10 10,1 10,3 12,0 8,6 8,6 16,8 15,9 17,4
20 19,4 23,3 23,4 20,9 20,9 33,4 33,9 33,9
30 29,3 32,8 35,5 34,2 34,2 50,2 49,6 51,2
40 39,8 46,1 47,4 45,5 45,5 66,9 67,7 68,5
50 50,2 57,8 60,3 56,6 56,6 83,5 85,0 86,5
60 59,6 69,5 72,0 68,0 68,0 99,1 102,0 104,3
70 71,0 81,6 84,3 81,0 81,0 117,3 118,1 122,6
80 82,0 93,7 97,2 92,3 92,3 133,6 137,0 140,4
90 93,4 106,1 111,0 103,7 103,7 151,1 155,6 158,6
100 103,5 117,8 122,6 113,8 113,8 167,1 171,8 174,5
120 124,5 141,8 147,3 137,2 137,2 200,3 206,0 211,8
140 147,8 167,0 174,5 162,0 162,0 234,5 241,1 248,7
160 171,6 192,9 199,9 186,3 186,3 271,6 277,5 287,2
180 193,6 218,1 226,9 209,7 209,7 305,6 313,6 323,8
200 217,9 244,9 254,6 237,1 237,1 344,5 350,4 361,5
220 241,5 270,8 281,7 260,2 260,2 377,2 386,0 399,5
240 266,8 298,6 310,5 287,0 287,0 418,4 423,7 439,2
260 292,6 326,7 339,7 313,8 313,8 453,6 461,7 478,9
280 317,2 354,0 368,2 337,1 337,1 590,2 497,8 517,2
300 343,8 382,6 397,3 367,4 364,0 530,4 535,8 558,6
320 370,4 411,1 426,5 395,4 389,5 569,1 575,3 596,4
340 397,8 440,2 456,8 423,0 414,6 609,7 613,8 637,6
360 425,5 470,4 488,2 453,0 443,0 651,2 652,5 678,5
380 451,8 499,7 519,0 479,3 466,5 688,7 691,9 717,6
400 480,9 530,9 551,1 507,7 492,4 727,4 732,2 759,2
420 509,3 561,2 581,6 535,6 525,5 767,6 771,2 799,0
440 539,4 593,4 615,8 566,4 557,2 809,0 812,2 841,5
460 570,0 626,1 649,5 597,1 588,8 848,7 853,6 883,5
480 597,8 655,9 679,3 623,8 617,0 888,6 900,6 923,5
500 630,4 690,5 715,5 653,8 652,1 929,1 934,3 967,0
 TABELA 14
Calorias Requeridas Por Quilograma de Vapor
Pressão Temperatura da Água de Alimentação em oC
kg/cm² libra/pol² 20 30 40 50 60 70 80 90 100 110

2 29 629 619 609 599 589 579 569 559 549 539
3 43 632 622 602 602 592 582 572 562 552 542
4 58 635 625 605 605 595 585 575 565 555 545
5 72 637 627 607 607 597 587 577 567 557 547
6 86 639 629 609 609 599 589 579 569 559 549
7 100 641 631 621 611 601 591 581 571 561 551
8 114 642 632 622 612 602 592 582 572 562 552
9 129 644 634 624 614 604 594 584 574 564 554
10 142 645 635 625 615 605 595 585 575 565 555
11 157 646 636 626 616 606 596 586 576 566 556
12 172 647 637 627 617 607 597 587 577 567 557
15 214 650 640 630 620 610 600 590 580 570 560
20 287 653 643 633 623 613 603 593 583 573 563

Observação:
Quando uma caldeira é alimentada com água a 80°C, ao invés de 20° C,aproveitamos 60 calorias, e assim, obtem-se
6.000 calorias que correspondem a 10 kg de vapor e a 1 kg de oleo combustivel, aproximadamente.
 TABELA 15

CORES UTILIZADAS PARA IDENTIFICAR

TUBULAÇÕES INDUSTRIAIS
(Conf. NB - 54 da ABNT)
Inflamáveis / Combustíveis de Alta Viscosidade Preto
Inflamáveis / combustíveis de Baixa Viscosidade Alumínio
Produtos Intermediários ou Pesados Creme
Gases não liquefeitos Amarelo
Vácuo Cinza Claro
Eletrodutos Cinza Escuro
Álcalis - Lixívias Lilás
Ácidos Laranja
Água - água potável Verde
Vapor Saturado - Materiais destinados a combate a incêndio. Vermelho
Produtos sob Pressão - Ar comprimido Azul
Vapor Branco
Vapor Superaquecido Vermelho - branco - vermelho
Gasolina Marron - Vermelho - Marron
Cor p/ indicar fluidos não idenficavéis pelas demais cores - Oleo Marron
 TABELA 16
Perda de Vapor Devido à Vazamentos Perdas de Vapor Nas Tubulações Sem Isolamento
Térmico Por Metro Linear e Por Hora
Pressão Diâmetro Kg de Kg de Óleo Nm³ de M³ de Kg de ( em kg de Vapor )
lb/pol² do Vapor Comb. Gás Natural Lenha Carvão
Vazamento perdidos perdidos perdidos perdidos perdidos
por mês por mês por mês por mês por mês Pressão Diametro dos Tubos
Lb/pol² Kg/cm² 1" 2" 3 1/2" 3" 4" 5" 6"
1/2 379.928 26.928 30.384 293 75.600 75 5,27 0,220 0,400 0,520 0,600 0,800 1,000 1,200
1/4 94.816 6.840 7.560 74 18.792 90 6,33 0,215 0,430 0,560 0,640 0,860 1,080 1,280
100

1/8 23.703 1.728 1.872 19 4.680 105 7,38 0,232 0,460 0,600 0,690 0,920 1,150 1,370
1/16 5.926 432 504 5 1.152 120 8,44 0,245 0,490 0,635 0,732 0,975 1,220 1,460
135 9,49 0,256 0,512 0,670 0,770 1,020 1,260 1,540
1/2 709.056 50.400 56.736 622 159.833 150 10,55 0,270 0,540 0,700 0,820 1,040 1,340 1,620
1/4 177.272 12.600 14.184 155 39.960 180 12,66 0,290 0,580 0,760 0,870 1,080 1,450 1,740
190

1/8 44.308 3.168 3.600 39 9.936 210 14,77 0,310 0,620 0,820 0,940 1,250 1,560 1,870
1/16 11.080 792 940 9 2.520 300 21,10 0,365 0,730 0,950 1,090 1,450 1,820 2,090

1/2 307.256 57.312 64.577 622 159.833

1/4 201.814 14.328 16.143 155 39.960
250

1/8 50.340 3.571 4.032 39 9.936

1/16 12.608 893 1.008 10 2.520

1/2 963.719 68.422 77.098 742 190.822

1/4 240.816 17.100 19.268 186 47.686
300

1/8 60.227 4.248 4.824 47 11.930

1/16 15.057 1.066 1.244 12 2.980

Nos valores das perdas de combustíveis estão considerados os valores médios de

eficiência global dos sistemas de geração de calor.
 TABELA 17
Vazão Dos Injetores Para GLP

Pressão 300 mm CA 500 mm CA 600 mm CA 700 mm CA

Diâmetro do Vazão Potencia Vazão Potencia Vazão Potencia Vazão Potencia
injetor mm g/h kCAL/h g/h kCAL/h g/h KCAL/h g/h kCAL/h
0,30 24,00 260,00 31,00 340,00 33,50 368,00 36,10 400,00
0,35 31,00 340,00 40,00 438,00 45,50 500,00 49,20 540,00
0,40 42,00 460,00 54,00 590,00 59,50 654,00 64,20 706,00
0,45 53,00 580,00 68,00 745,00 75,30 828,00 81,20 895,00
0,50 66,00 720,00 84,00 920,00 93,00 1.023,00 100,00 1.100,00
0,55 79,00 865,00 101,00 1.106,00 112,50 1.238,00 121,30 1.335,00
0,60 94,00 1.030,00 120,00 1.314,00 134,00 1.474,00 145,00 1.595,00
0,65 112,00 1.226,00 143,00 1.565,00 157,20 1.730,00 170,00 1.870,00
0,70 129,00 1.412,00 165,00 1.806,00 182,00 2.000,00 196,60 2.160,00
0,75 149,00 1.630,00 191,00 2.090,00 209,00 2.310,00 225,70 2.482,00
0,80 170,00 1.860,00 218,00 2.387,00 237,00 2.600,00 256,80 2.825,00
0,85 192,00 2.100,00 246,00 2.690,00 268,00 2.955,00 290,00 3.190,00
0,90 215,00 2.350,00 275,00 3.010,00 301,00 3.314,00 325,00 3.575,00
0,95 239,00 2.610,00 305,00 3.340,00 336,00 3.700,00 362,00 3.980,00
1,00 265,00 2.900,00 339,00 3.710,00 372,00 4.090,00 401,00 4.415,00
1,05 294,00 3.230,00 376,00 4.130,00 410,00 4.510,00 442,00 4.865,00
1,10 322,00 3.540,00 412,00 4.530,00 450,00 4.950,00 485,00 5.340,00
1,15 352,00 3.870,00 457,00 5.020,00 492,00 5.410,00 530,00 5.830,00
1,20 379,00 4.160,00 485,00 5.330,00 535,00 5.885,00 578,00 6.360,00
1,25 416,00 4.570,00 533,00 5.860,00 580,00 6.390,00 627,00 6.897,00
