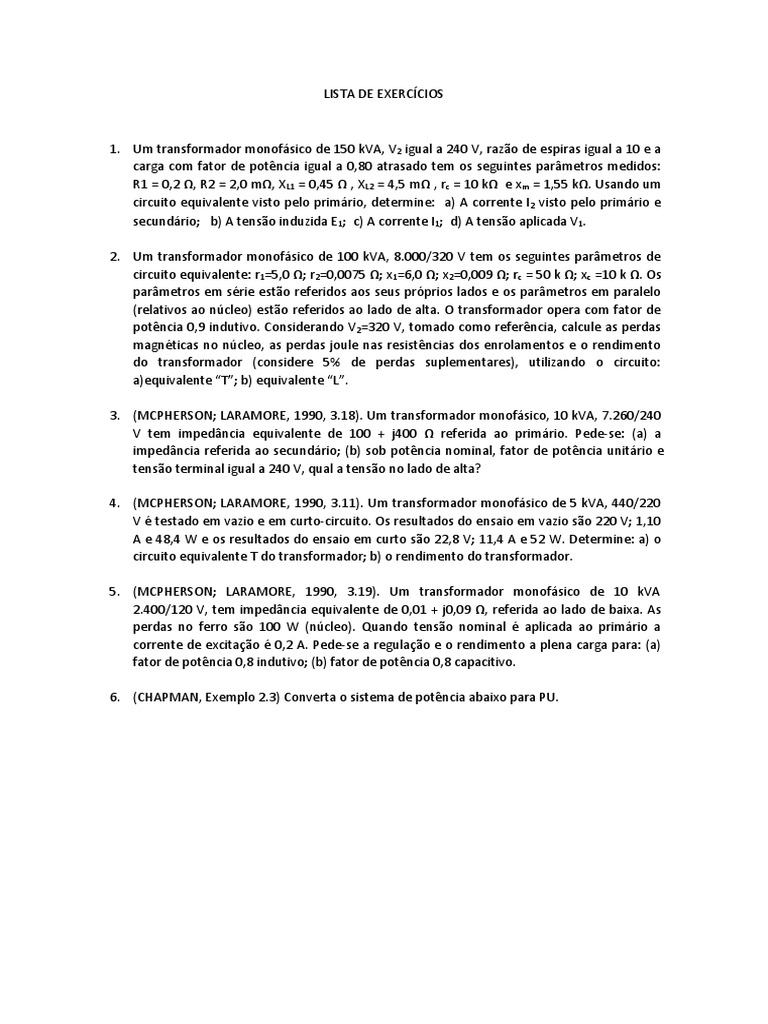

1. Um transformador monofásico de 150 kVA, V2 igual a 240 V, razão de espiras igual a 10 e a
carga com fator de potência igual a 0,80 atrasado tem os seguintes parâmetros medidos: R1 = 0,2 Ω, R2 = 2,0 mΩ, XL1 = 0,45 Ω , XL2 = 4,5 mΩ , rc = 10 kΩ e xm = 1,55 kΩ. Usando um circuito equivalente visto pelo primário, determine: a) A corrente I2 visto pelo primário e secundário; b) A tensão induzida E1; c) A corrente I1; d) A tensão aplicada V1.
2. Um transformador monofásico de 100 kVA, 8.000/320 V tem os seguintes parâmetros de
circuito equivalente: r1=5,0 Ω; r2=0,0075 Ω; x1=6,0 Ω; x2=0,009 Ω; rc = 50 k Ω; xc =10 k Ω. Os parâmetros em série estão referidos aos seus próprios lados e os parâmetros em paralelo (relativos ao núcleo) estão referidos ao lado de alta. O transformador opera com fator de potência 0,9 indutivo. Considerando V2=320 V, tomado como referência, calcule as perdas magnéticas no núcleo, as perdas joule nas resistências dos enrolamentos e o rendimento do transformador (considere 5% de perdas suplementares), utilizando o circuito: a)equivalente “T”; b) equivalente “L”.
V tem impedância equivalente de 100 + j400 Ω referida ao primário. Pede-se: (a) a impedância referida ao secundário; (b) sob potência nominal, fator de potência unitário e tensão terminal igual a 240 V, qual a tensão no lado de alta?
4. (MCPHERSON; LARAMORE, 1990, 3.11). Um transformador monofásico de 5 kVA, 440/220
V é testado em vazio e em curto-circuito. Os resultados do ensaio em vazio são 220 V; 1,10 A e 48,4 W e os resultados do ensaio em curto são 22,8 V; 11,4 A e 52 W. Determine: a) o circuito equivalente T do transformador; b) o rendimento do transformador.
5. (MCPHERSON; LARAMORE, 1990, 3.19). Um transformador monofásico de 10 kVA
2.400/120 V, tem impedância equivalente de 0,01 + j0,09 Ω, referida ao lado de baixa. As perdas no ferro são 100 W (núcleo). Quando tensão nominal é aplicada ao primário a corrente de excitação é 0,2 A. Pede-se a regulação e o rendimento a plena carga para: (a) fator de potência 0,8 indutivo; (b) fator de potência 0,8 capacitivo.
6. (CHAPMAN, Exemplo 2.3) Converta o sistema de potência abaixo para PU.
