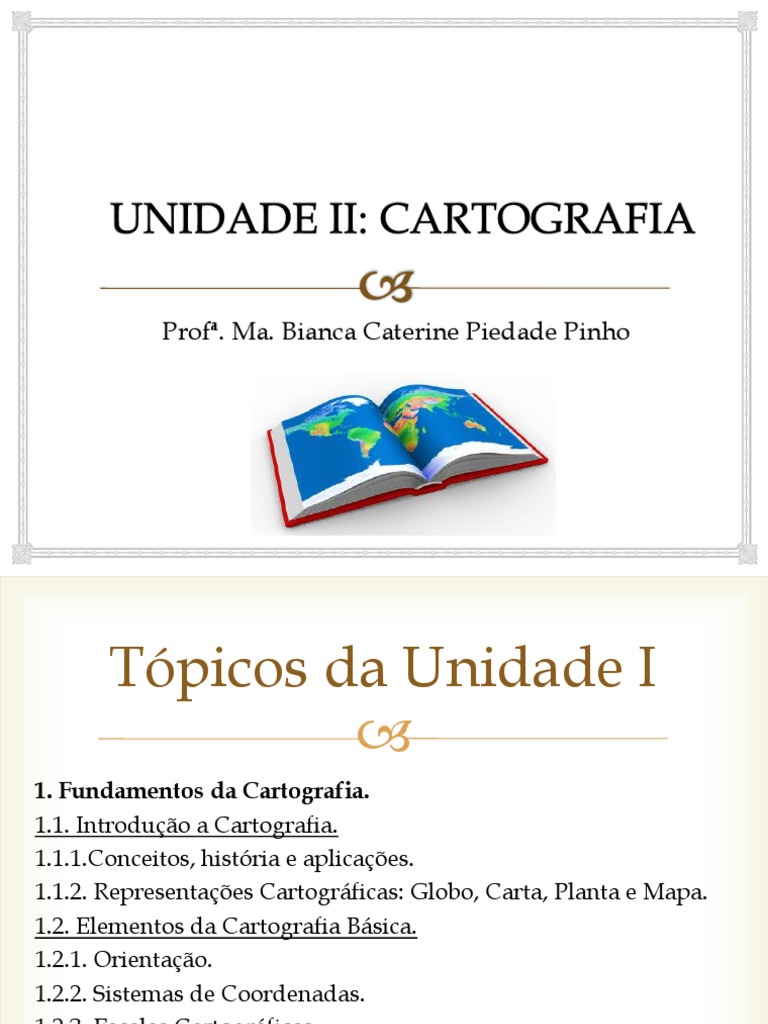

Profª. Ma.

Bianca Caterine Piedade Pinho

 Tópicos da Unidade I

1. Fundamentos da Cartografia.
1.1. Introdução a Cartografia.
1.1.1.Conceitos, história e aplicações.
1.1.2. Representações Cartográficas: Globo, Carta, Planta e Mapa.
1.2. Elementos da Cartografia Básica.
1.2.1. Orientação.
1.2.2. Sistemas de Coordenadas.
1.2.3. Escalas Cartográficas.
1.2.4. Projeções Cartográficas.
1.2.5. Simbologia.
 Pokémon Go

WhatsApp
Facebook Uber
 Introdução a Cartografia
1.1. Ciências cartográficas e a história da cartografia.

O que é cartografia?
Conjunto de conhecimentos científicos, técnicos, artísticos voltados para a
elaboração dos mapas.

CARDEAIS:
N = norte
S = sul
E = este
O = oeste

INTERMÉDIOS:
NNE = nor-nordeste
NNO = nor-noroeste
SSE = su-sudeste
SSO = su-sudeste
ENE = és-nordeste
ESE = és-sudeste
ESO = oés-sudeste
ONO = oés-nordeste

Rosa dos Ventos Bússola

Cartografia
 O que são MAPAS ?
É uma representação plana dos fenômenos sociobiofisicos, sobre a
superfície terrestre, após a aplicação de transformações, a que são
submetidas as informações geográficas.

Mapa de localização da Amazônia Legal

REPRESENTAÇÃO CARTOGRÁFICA

Globo
Carta
Planta Mapa temático
 Mapas Temáticos: Utilizados para propósitos educacionais e
pesquisa, a confecção dos mapas dependem de dados reunidos
de diversas fontes.

Mapas Temáticos – Queimadas na Amazônia

 Mapas dinâmicos

Mostra a variação de um fenômeno ao longo do tempo e sua

movimentação no espaço geográfico: fluxo de população, fluxo de
mercadoria e etc.

PIB – Brasil (2012)

Qualitativa: responde a pergunta o “que?” e representa os
diferentes elementos cartografados – cidades, rios, industrias,
climas, cultivos, e etc. – em diversos tipos de mapas

Qualitativa– Sistemas Ambientais

Quantitativa (Estatística): elucida a dúvida sobre “o quanto ?” e
indica por exemplo, a população urbana, o tamanho das cidades, o
total da produção industrial, permitindo a comparação entre os
territorios.

Cartografia de análitica – Sistema PRODES

Fonte: http://terrabrasilis.info/composer/PRODES
De classificação: registra a
ordenação e a hierarquização
de um fenômeno num
determinado território, por
exemplo, a ordem das
cidades no mapa de
hierarquia urbana brasileira
ou a ordem de altitudes em
mapas hipsmétricos.

Classe Ordinal
 História da Cartografia.

2.500 A.C 1.500 2018

Cartografia na Cartografia na Cartografia Atual

Pré-História Idade Moderna Geotecnologias

Hoje quais as tecnologias que auxilia no

mapeamento das informações geográficas?
Satélites Drones

Visão do Mundo GPS

 As tecnologias auxiliam na construção do MAPA que é o produto
da transformação geográfica em informação cartográfica

Informação geográfica e informação cartográfica

 Informação Geográfica: com proposito cartográfico pode ser definida como
toda aquela – seja de natureza física, biológica ou social –passível de
espacialização na Terra, ou seja, tem algum tipo de vínculo geográfico que
permite sua localização. Este pode ser um ponto, um endereço, um território,
entre outros.
 Informação Cartográfica: É a informação contida em um mapa. Ela pode ser
de natureza estritamente cartográfica como uma rede de paralelos e
meridianos ou de representação de informações geográficas.

Como ocorre a transformação das informações

geográficas para informações cartográficas ?

Orientação, Sistemas de Coordenadas, Escalas, Projeções Cartográficas e Simbologia

ELEMENTOS DO MAPA
 Orientação

O termo orientação é utilizado com o significado de determinar uma direção a ser

seguida, indicando um rumo ou seja é referencia para definir nossa localização na
superfície terrestre.

Pontos de Orientação

 Segundo este movimento, o Sol nasce para

um lado e se põe em seu oposto. A direção
do nascimento indica o Leste (L), e a que o
Sol se põe, o Oeste (O).
 Perpendicularmente a este eixo Leste-
Oeste, temos em uma das extremidades
desta linha o Norte (N) – Norte
Geográfico e, na outra ponta, o Sul (S) –
Sul Geográfico.
Pontos Cardeais
São pontos colaterais:
•o nordeste (NE), entre o norte e o leste;
•o sudeste (SE), entre o sul e o leste;
•o sudoeste (SO), entre o sul e o oeste.
•o noroeste (NO), entre o norte e o oeste.

Pontos Cardeais + Pontos Colaterais =

Rosa dos Ventos

 Orientação pela bússola
A bússola é um meio de orientação muito utilizado. Ela é um instrumento com
formato de relógio, possuindo uma rosa dos ventos no interior e uma agulha
imantada, no lugar dos ponteiros, que aponta sempre para o norte magnético da terra.

A bússola é capaz de localizar os

pontos cardeais (com referência na
Rosa dos Ventos) a partir do Norte
Magnético da Terra, que funciona
como um “enorme ímã” que exerce
força de atração em sua direção.
 Sistema de Coordenadas

O QUE SÃO SISTEMA DE COORDENADAS?

É uma estrutura para definir as localizações relativas de elementos em
uma determinada área; por exemplo, uma área da superfície terrestre.

Sistema de Coordenadas
 Sistema de Coordenadas Geodésico ou
(Sistema de Coordenadas Geográficas)
Cada ponto da superfície terrestre é localizado na interseção de um
meridiano e paralelo. Seu posicionamento é dado por meio de
valores angulares que correspondem a sua latitude e longitude.
Alguns conceitos importantes:

meridianos e paralelos latitude e longitude

Meridianos: são linhas traçadas verticalmente com relação à Linha
do Equador.
O meridiano de origem, é
denominado Meridiano de
Greenwich, com o seu antimeridiano
(oposto a 180 º), divide a Terra em
dois hemisférios: leste e oeste.
 A leste deste meridiano, os valores
da coordenadas são crescentes,
variando entre 0° e +180°.
A oeste, as medidas são
decrescentes, variando entre 0° e -
Meridiano
180.
Paralelos: são linhas que passam paralelamente à Linha do
Equador, que “corta” a Terra ao meio, ocasionando a divisão entre
os hemisférios norte e sul.

Paralelos Paralelos

O Equador é o paralelo que divide a Terra em dois hemisférios

(Norte e Sul) e é considerado o paralelo de origem (0° )
 OU SEJA ...

Os paralelos vão dar origem àquilo que chamamos

de latitudes. Já os meridianos vão dar origem àquilo
que chamamos de longitudes.
Juntas, as latitudes e longitudes formam as
coordenadas geográficas ou coordenadas geodesicas. A
partir das coordenadas geográficas é possível localizar
qualquer ponto existente na Terra.
Latitude: É a distância angular entre o lugar e o plano do Equador,
contada sobre o plano do meridiano que passa no lugar.

Longitude: É a distância angular entre o lugar e o meridiano de

origem, contada sobre um plano paralelo ao Equador.
 Representação
Latitude: N quando no hemisfério norte ou S no hemisfério sul.
Longitude: E para leste e W para oeste respectivamente.

Graus, Minutos e Segundos: - 0°20'19,2“ S -51°56'24,4“ W

 Coordenadas Alfanuméricas
As coordenadas alfanuméricas são representadas por um número e uma letra.
Utilizamos elas em mapas localizados em estações de trem, metrô e terminais de
ônibus indicando locais importantes da região tais como escolas, hospitais,
praças, parques, museus, etc:
 Escalas Cartográfica
Qual é a escala do mapa?

Representação do município de Cornélio Procópio/PR em diferentes escalas cartográficas

 O que é escala ?
“Cartograficamente, a escala de um mapa é a proporção (ou razão),
da relação (E) entre uma distância medida no mapa (d) e uma
distância medida no terreno (D)” (MENEZES E FERNANDES, 2013)
Onde:
d = medida linear da representação
E = d/D (distância gráfica)
D = medida linear real (distância real)
Ex:
1: 100.000 1:50.000 1:25.000

escala maior = denominador menor = maior detalhe e tamanho.

escala menor = denominador maior = menor detalhe e tamanho.
1:10.000 é maior do que 1:1.000.000
Logo .... Jamais devo esquecer que:
 Quanto maior for o numero da escala, menor ela será;
 Quanto menor o numero da escala, maior ela será.

Relação entre escala, área do mapeamento detalhamento da

informação e generalização
Categorias de escala e sua finalidade (IBGE, 2014)

Grande Média Pequena

1: 25.000 Acima
1:50 a 1:100 a de
1: 250.000 1: 250.000

Plantas
Atlas
arquitetônicas Mapas
geográficos e
e de topográficos
globos
engenharia
Escala Numérica e Gráfica
 Características da escala gráfica:

 A escala gráfica é expressa graficamente por meio de um

segmento de reta.
 A escala gráfica nos permite realizar as transformações de
dimensões gráficas em dimensões reais sem efetuarmos
cálculos.
 As escalas devem representar sempre um número inteiro de
quilômetros ou metros.
 Projeções Cartográficas
O que são Projeções Cartográficas?

As projeções cartográficas são ferramentas utilizadas na Cartografia para

representar a superfície curva sobre o plano, com o mínimo de distorções

GLOBO PLANIESFERIO

Ou seja .... os sistemas de projeções constituem-se de uma fórmula matemática

que transforma as coordenadas geográficas, a partir de uma superfície esférica,
em coordenadas planas, mantendo correspondência entre elas.
 Classificação das projeções
Superfície de projeção e propriedade (área, ângulos e forma)

• Superfície de projeção: projeção cilíndrica, projeção cônica e projeção

azimutal ou plana.

 Projeção Cilíndrica

Na projeção cilíndrica o globo

terrestre parece estar envolvido
por um cilindro de papel no
qual são projetados os paralelos
e os meridianos.
  Projeção Cônica

Na projeção cônica, o globo parece

estar envolvido por um cone de papel
no qual são projetados os
paralelos e o meridianos.

 Projeção Azimutal
Na projeção azimutal ou plana, a
terra parece ser tangenciada em
qualquer ponto por um pedaço de
papel no qual são projetados os
paralelos e os meridianos. Quando o
globo é tangenciado num dos polos,
dizemos que se trata de uma
 • Propriedade: Conformes, Equivalentes, Equidistantes e Afiláticas.

 Conformes: é a aquela em que os ângulos são idênticos aos do globo, as formas

não apresentam distorção porém há alteração no tamanho das suas áreas. Apenas
próximo do equador que a distorção é mínima.

A mais conhecida projeção

conforme é a de Mercator,
cartógrafo e matemático
belga cujo nome
verdadeiro era Gerhard
Kremer (1512-1594)
 Equivalentes: as áreas mantêm-se proporcionalmente idênticas ao globo
terrestre, embora algumas formas e a distancia estejam deformadas em
relação a realidade.
Comparação entre as projeções conforme e equivalente

Conforme Equivalentes
 Eqüidistantes: As distâncias se
preservam e as áreas e os
ângulos (consequentemente a
forma) são deformadas. Esse tipo
de projeção é utilizado
especialmente para definir rotas
aéreas ou marítimas.

Na projeção azimutal equidistante as

distâncias só são precisas se traçadas
radialmente do centro – no caso desta, o polo
norte até um ponto qualquer do mapa.
Símbolo da ONU
 Afiláticas: Não conservam nenhuma das propriedades anteriores
(conformidade, equivalência e equidistância) , em compensação não distorce o
planeta de forma tão acentuada como as projeções anteriores.
 Simbologia
O que são símbolos?
São os símbolos, desenhos, linhas, pontos e cores que se utiliza para
representar objetos e fenômenos relacionados a informações geográficas
em um mapa.
 Características dos símbolos cartográficos
 O significado de cada símbolo, desenhos, linhas, pontos e cores
encontra-se explicado na LEGENDA do mapa.
 De acordo com a extensão do fenômeno representado,
distinguem-se três tipos de inserções no mapa:
- PONTUAL – (pontos) serve para representar objetos de tamanho
insignificante no mapa, como localidades em um planisfério.
- LINEAR – (linhas) para representar objetos cuja largura é
desprezível como por exemplo: rodovias e ferrovias.
- ZONAL – (ou área) para representar objetos com dimensões
maiores.
 OU SEJA ....

TODO MAPA DEVE

CONTER
OBRIGATÓRIAMENTE
SEUS ELEMENTOS
QUE IRÁ AUXILIAR NA
LEITURA COMO
TAMBÉM NA
CONSTRUÇÃO DO
MAPA.

Orientação, Sistemas de
Coordenadas, Escalas,
Projeções Cartográficas,
Simbologia, Titulo e Fonte
 Referências Bibliográficas

Geografia Geral e do Brasil: Espaço Geográfico e
Globalização - Volume 3, autores Jose Eustáquio de
Sene e João Carlos Moreira, Ensino Médio, 1ª Edição,
São Paulo, Editora Scipione, 2016.
