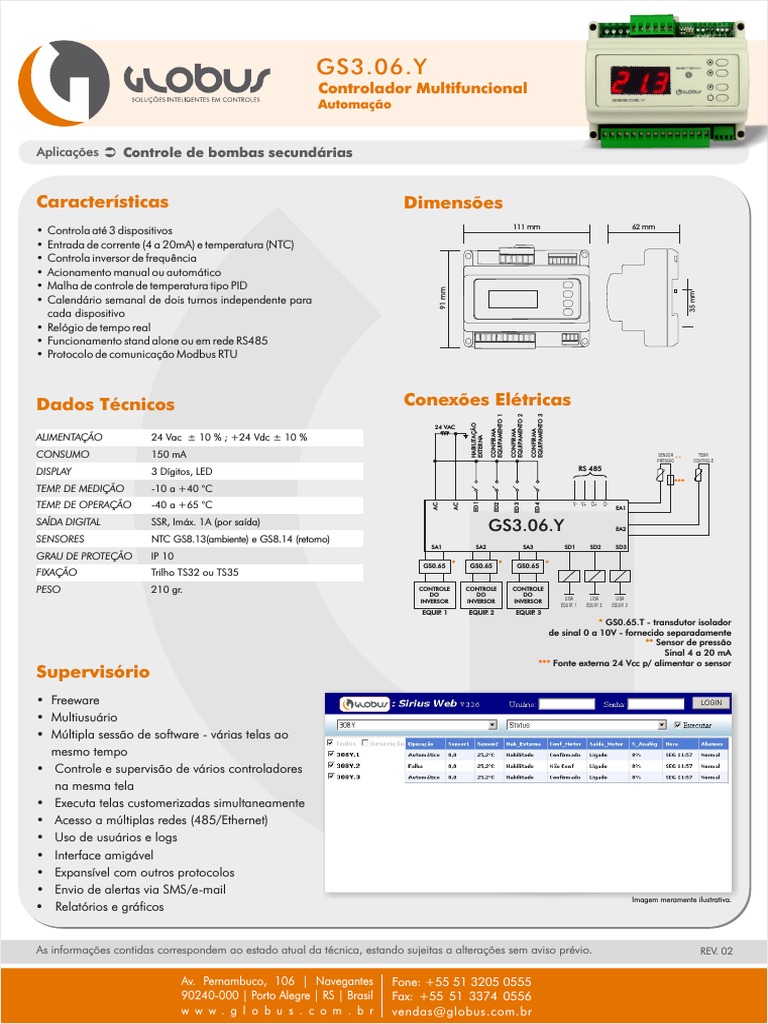

GS3.06.

Y
Controlador Multifuncional
Automação

Aplicações Controle de bombas secundárias

Características Dimensões
111 mm 62 mm
• Controla até 3 dispositivos
• Entrada de corrente (4 a 20mA) e temperatura (NTC)
• Controla inversor de frequência
• Acionamento manual ou automático
• Malha de controle de temperatura tipo PID

91 mm

35 mm
• Calendário semanal de dois turnos independente para
cada dispositivo
• Relógio de tempo real
• Funcionamento stand alone ou em rede RS485
• Protocolo de comunicação Modbus RTU

Dados Técnicos Conexões Elétricas

EQUIPAMENTO 1

EQUIPAMENTO 2

EQUIPAMENTO 3
HABILITAÇÃO
24 VAC

CONFIRMA

CONFIRMA

CONFIRMA
ALIMENTAÇÃO 24 Vac ± 10 % ; +24 Vdc ± 10 %
EXTERNA
CONSUMO 150 mA SENSOR
PRESSÃO **
TEMP.
CONTROLE
RS 485
DISPLAY 3 Dígitos, LED
***
TEMP. DE MEDIÇÃO -10 a +40 °C
TEMP. DE OPERAÇÃO -40 a +65 °C V- V+ D+ D-
ED1

ED2
AC

AC

ED3

ED4 EA1

SAÍDA DIGITAL SSR, Imáx. 1A (por saída)

GS3.06.Y EA2

SENSORES NTC GS8.13(ambiente) e GS8.14 (retorno)

SA1 SA2 SA3 SD1 SD2 SD3
GRAU DE PROTEÇÃO IP 10
GS0.65 GS0.65 GS0.65
FIXAÇÃO Trilho TS32 ou TS35
PESO 210 gr. CONTROLE
DO
CONTROLE
DO
CONTROLE
DO
INVERSOR INVERSOR INVERSOR
LIGA LIGA LIGA
EQUIP. 1 EQUIP. 2 EQUIP. 3
EQUIP. 1 EQUIP. 2 EQUIP. 3
* GS0.65.T - transdutor isolador
de sinal 0 a 10V - fornecido separadamente
** Sensor de pressão
Sinal 4 a 20 mA
*** Fonte externa 24 Vcc p/ alimentar o sensor
Supervisório
• Freeware
• Multiusuário
• Múltipla sessão de software - várias telas ao
mesmo tempo
• Controle e supervisão de vários controladores
na mesma tela
• Executa telas customerizadas simultaneamente
• Acesso a múltiplas redes (485/Ethernet)
• Uso de usuários e logs
• Interface amigável
• Expansível com outros protocolos
• Envio de alertas via SMS/e-mail
Imagem meramente ilustrativa.
Ÿ Relatórios e gráficos

As informações contidas correspondem ao estado atual da técnica, estando sujeitas a alterações sem aviso prévio. REV. 02
