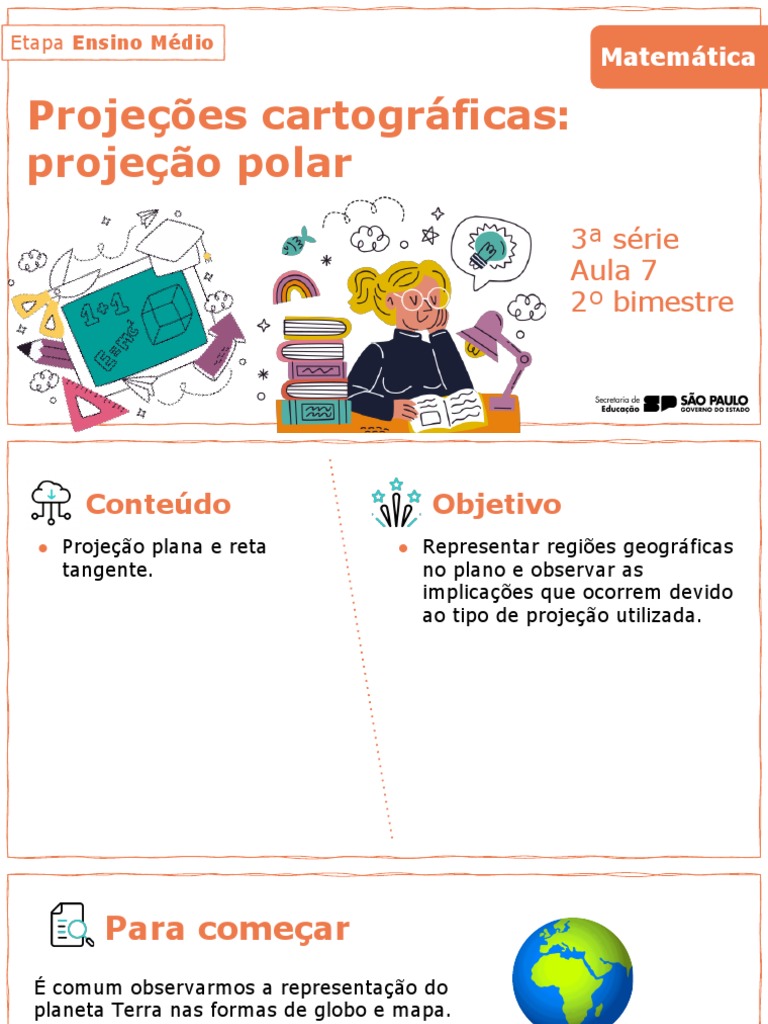

Etapa Ensino Médio

Matemática

Projeções cartográficas:
projeção polar
3ª série
Aula 7
2º bimestre
 Conteúdo Objetivo
● Projeção plana e reta ● Representar regiões geográficas
tangente. no plano e observar as
implicações que ocorrem devido
ao tipo de projeção utilizada.
 Para começar
É comum observarmos a representação do
planeta Terra nas formas de globo e mapa.
O globo reproduz a superfície da terra de forma
mais próxima a da realidade, pelo seu formato
esférico. Já os mapa trazem a superfície da
Terra, ou parte dela, numa representação
métrica e gráfica, sendo o planisfério ou mapa-
múndi uma reprodução plana.

Por que utilizar mapas se o globo terrestre Respondam

representa a superfície da Terra de maneira ao professor.
mais próxima a da realidade?
 Foco no conteúdo
Com o globo terrestre, temos dificuldades em
manusear, visualizar e medir distâncias
devido à sua curvatura.
A Terra é achatada nos polos e todas as
representações trazem alguma deformação,
seja em ângulos, distância ou formato.
As técnicas usadas para projetar o globo
terrestre, com esfericidade em algo plano, é
chamada projeções cartográficas, ou seja,
mapas.
As projeções cartográficas são relacionadas a
formatos geométricos: plana, cilíndrica e
cônica.
 Foco no conteúdo
Projeção plana ou azimutal: o plano de contato com o globo é
colocado de forma plana e, quanto mais longe o plano toca o globo,
maiores serão as distorções:

Tangente: um ponto “P” do plano

Secante: o plano corta um
toca o globo em apenas um ponto e
pedaço da esfera tocando vários
é perpendicular ao segmento OP,
pontos em torno de uma linha.
sendo “O” o centro do globo.
 Foco no conteúdo
Classificação da projeção azimutal:

Polar: tangencia Equatorial: Oblíqua:

um dos polos. tangencia o tangencia outro
equador. ponto qualquer.
 Foco no conteúdo
Classificação da projeção azimutal

Classificação quanto às propriedades:

Equidistante: conserva distâncias e deforma
ângulos e áreas;
Conforme: conserva ângulos e deforma as áreas;
Equivalente: conserva áreas e deforma ângulos.
Geralmente utilizada para representar os polos
Norte e Sul, apresentam-se como os meridianos,
com linhas partindo do centro até a extremidade e
os paralelos fazendo círculos com o mesmo centro
de diferentes tamanhos.
 Foco no conteúdo

Na figura, o ponto A, contido no plano E, tangencia a esfera

S sendo perpendicular à extremidade de seu raio O. Assim,
um plano que tangencia uma superfície esférica é
perpendicular ao raio que contém o ponto de tangência.
 Foco no conteúdo
Na figura ao lado, o plano E é perpendicular
ao raio da esfera em A, pois apenas esse
ponto do plano E está na superfície esférica.
Observe o triângulo AOP:
Se um ponto P pertence ao plano E e é
diferente do ponto A, então, ele não pertence
à esfera, pois temos que o triângulo ABC é:
• Retângulo em A;
• 𝑂𝑃 = hipotenusa e 𝑃𝐴 e 𝑂𝐴 os catetos;
• 𝑂𝑃 > 𝑃𝐴 e 𝑂𝑃 > 𝑂𝐴 ;
• 𝑂𝐴 o raio da esfera.
 Na prática Escrevam no
caderno e depois
compartilhem com
Responda às questões a seguir: a turma.

1. Supondo que o raio da Terra meça

6.400 km, determine o
comprimento do Equador
(considerando π = 3,14).
2. O que há em comum entre 𝑶𝑨 e 𝑨𝑩
e entre 𝑨𝑪 e 𝑨𝑫 ?
 Na prática Correção
1) Se o raio da Terra mede 6.400
km, o comprimento do Equador
será o comprimento da
circunferência que mede esse
raio. Assim, temos:
Comprimento da circunferência =
𝟐 ∙ 𝝅 ∙ 𝒓. Portanto:
𝑪 = 𝟐 ∙ 𝟑, 𝟏𝟒 ∙ 𝟔𝟒𝟎𝟎
𝑪 = 𝟒𝟗𝟏𝟗𝟐
O comprimento do Equador será
de 49.192 quilômetros.
 Na prática Correção

2) 𝑶𝑨 e 𝑨𝑩 são perpendiculares entre si e

possuem apenas o ponto A em comum.
Enquanto 𝑶𝑨 contém apenas um ponto no
plano E, 𝑨𝑩 está contido no plano E.
𝑨𝑪 e 𝑨𝑫 possuem apenas um ponto A em
comum, mas ambos estão contidos no plano E.
Verifique em:
https://www.geogebra.org/m/nps7wbz7
 Na prática
De acordo com a projeção azimutal, qual das representações a
seguir representa uma distorção mínima, considerando que o
plano de contato tangencia um ponto da esfera? Justifique.

Escrevam no caderno e depois

compartilhem com a turma.
 Na prática Correção
Na projeção azimutal, o plano de contato com o globo é colocado de
maneira plana. Observando as figuras, notamos que o ponto central,
onde o plano tangencia o globo, possui as menores distorções, pois
quanto mais próximo o ponto de contato, menor é a distorção, assim:

A figura E está correta, pois indica

que a menor distorção (em amarelo)
está próxima do ponto central. A
distorção média (em lilás) encontra-
se na região mediana e a distorção
alta (em azul) está mais longe do
ponto de contato.
 Aplicando

Sobre as projeções cartográficas, responda:

★ O emblema da Organização das Nações
Unidas (ONU) consiste em qual tipo de
projeção? Onde ela é centrada?
★ É possível transferir a superfície curva da
Terra para um plano sem desfigurá-la ou
alterá-la?
★ As projeções polares são apropriadas para
representar quais regiões?
 Aplicando Correção
• O emblema da ONU representa uma projeção
azimutal equidistante, em que o plano que tangencia
o globo terrestre é centrado no polo Norte.
• Não é possível transferir 3D para 2D sem que haja
distorções. Não existe projeção perfeita e, por esse
motivo, a representação que mais se aproxima da
realidade continua sendo o globo.
• As projeções planas (azimutais) têm grande
utilidade na navegação aérea e na análise
geopolítica, como no caso da bandeira da ONU, e
são apropriadas para representar regiões de altas
latitudes.
 Referências

SÃO PAULO (ESTADO). Secretaria da Educação. Currículo Paulista

do Ensino Fundamental. São Paulo, 2019.

LEMOV, D. Aula nota 10 2.0: 62 técnicas para melhorar a gestão

da sala de aula. Porto Alegre: Penso, 2018.
