MANUAL DO USUÁRIO – CHAPA AQUECEDORA MODELO 208/D

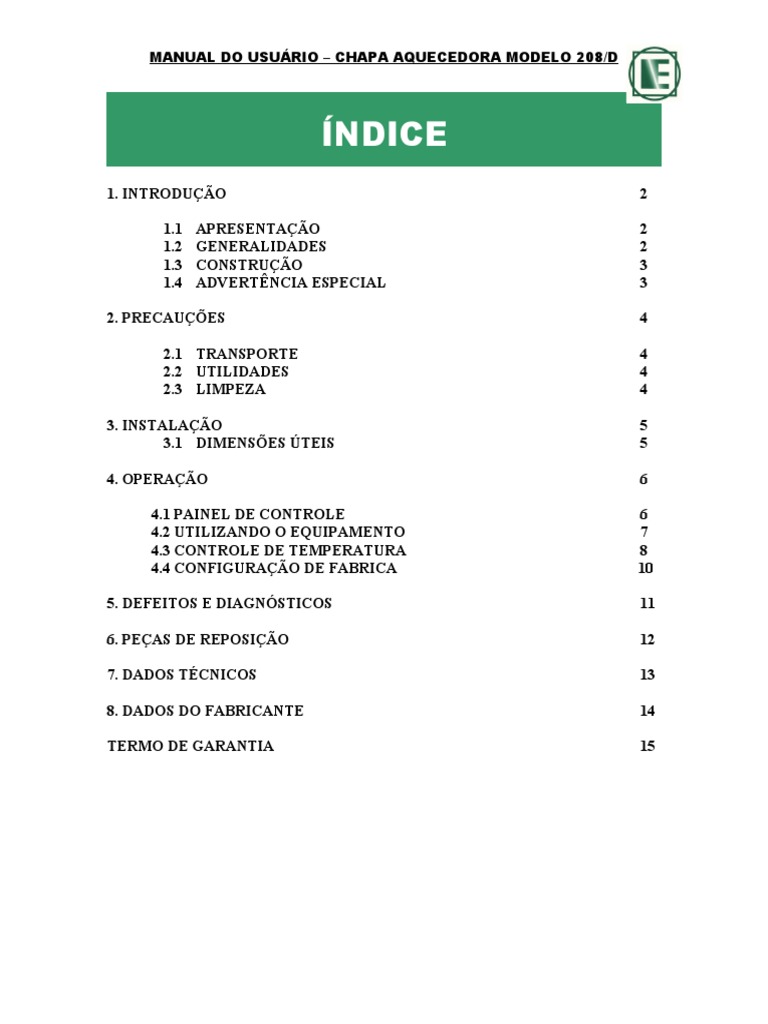

ÍNDICE
1. INTRODUÇÃO 2

1.1 APRESENTAÇÃO 2
1.2 GENERALIDADES 2
1.3 CONSTRUÇÃO 3
1.4 ADVERTÊNCIA ESPECIAL 3

2. PRECAUÇÕES 4

2.1 TRANSPORTE 4
2.2 UTILIDADES 4
2.3 LIMPEZA 4

3. INSTALAÇÃO 5
3.1 DIMENSÕES ÚTEIS 5

4. OPERAÇÃO 6

4.1 PAINEL DE CONTROLE 6

4.2 UTILIZANDO O EQUIPAMENTO 7
4.3 CONTROLE DE TEMPERATURA 8
4.4 CONFIGURAÇÃO DE FABRICA 10

5. DEFEITOS E DIAGNÓSTICOS 11

6. PEÇAS DE REPOSIÇÃO 12

7. DADOS TÉCNICOS 13

8. DADOS DO FABRICANTE 14

TERMO DE GARANTIA 15
 MANUAL DO USUÁRIO – CHAPA AQUECEDORA MODELO 208/DE

Capítulo
1
INTRODUÇÃO

1.1 Apresentação

A CHAPA AQUECEDORA MOD. 208/D é um equipamento de alta tecnologia que

proporciona o controle de temperatura com um controlador de alta precisão e grande
estabilidade ao longo do tempo, podendo ser utilizada continuamente, sem a preocupação
com falhas nos instrumentos de controle.

1.2 Generalidades

Sua nova CHAPA AQUECEDORA MOD. 208/D se caracteriza pela grande rentabilidade e
qualidade.

Para poder operar este equipamento sem dificuldades e para evitar danos, leia atentamente
as seguintes instruções de uso.

O usuário terá que garantir que seus operadores sejam treinados, para isto recomendamos
que este manual seja de fácil acesso para consulta.

2
 MANUAL DO USUÁRIO – CHAPA AQUECEDORA MODELO 208/DE

1.3 Construção

 Gabinete construído em chapa de aço carbono 1020 com tratamento anticorrosivo e

acabamento com pintura eletrostática a pó.

 Chave de acionamento com iluminação interna.

 Temperatura controlada através de um controlador micro-processado.

1.4 Advertência Especial

Devem ser respeitadas as regras concernentes aos trabalhos de laboratórios publicadas por
ordem das autoridades locais.

Antes de ligar o equipamento verificar as instruções do capitulo 3.

Capítulo
3
 MANUAL DO USUÁRIO – CHAPA AQUECEDORA MODELO 208/DE

2 PRECAUÇÕES

2.1 Transporte

 Não levantar o equipamento pelo painel de controle.

 Ao transportar tomar o cuidado de não riscar a pintura.

2.2 Utilidades

 Um ponto de fornecimento de energia elétrica devidamente aterrado, conforme

norma NBR 5410 para instalações elétricas de baixa tensão. Este ponto de
fornecimento de energia deve possuir uma chave blindada com fusíveis de proteção
ou disjuntores, compatíveis com a potência do equipamento.

2.3 Limpeza

 Limpe sua Chapa uma vez por semana, com solução fraca de água morna e sabão
neutro empregando esponja ou pano macio.

 Tomar cuidado de verificar se a chapa superior não está quente.

Capítulo

4
 MANUAL DO USUÁRIO – CHAPA AQUECEDORA MODELO 208/DE

3 INSTALAÇÃO

 Conectar o equipamento a rede elétrica, tomando-se o cuidado de verificar a tensão

correta (127 ou 220 VAC). Certifique-se de que a rede que está sendo instalada a
chapa suporta a potência na etiqueta de identificação do produto.

Potencia da Chapa (220V)

MODELO POTÊNCIA DISJUNTOR RECOMENDADO

208 – 1 1000 W 10 A
208 - 2 2000 W 13 A
208 – 3 3000 W 19 A

* Para chapas com tensão de trabalho de 110V, multiplicar o valor do disjuntor recomendado por 2.

3.1 Dimensões úteis

Dimensões externas
Modelos L C
208-1 300 400
208 – 2 300 500
208 - 3 300 600

5
 MANUAL DO USUÁRIO – CHAPA AQUECEDORA MODELO 208/DE

Capítulo
4
OPERAÇÃO

4.1 Painel de Controle

A Controlador de Temperatura
B Chave Liga/Desliga

c
6
 MANUAL DO USUÁRIO – CHAPA AQUECEDORA MODELO 208/DE

4.2 Utilizando o equipamento

Para utilizar o equipamento siga as instruções abaixo:

1. Ligue a chave do painel.

2. Ajuste o Sp do controlador na temperatura desejada e espere a sua estabilidade.

3. Inicie o teste.

7
 MANUAL DO USUÁRIO – CHAPA AQUECEDORA MODELO 208/DE

4.3 Controle de Temperatura

O controlador de temperatura já sai de fábrica configurado para as

condições de trabalho específicas do equipamento, sendo qualquer alteração além
do set point implica em mau funcionamento do mesmo.

Painel de operação:

Sinalização:

OUT Acende ou pisca proporcionalmente à saída de controle.

Teclado:

Navegação entre blocos de parâmetros:

Pressionada 1 vez: Bloco do ajuste de Setpoint

Pressionada 4 s: Bloco de configuração

Obs: Para retornar de qualquer parâmetro à tela principal, pressioná-la por 2 s.

Entra e sai no conteúdo dos parâmetros

8
 MANUAL DO USUÁRIO – CHAPA AQUECEDORA MODELO 208/DE

Incrementa ou troca a variável apresentada.

Nos blocos de parâmetros, sobe na coluna, parando no primeiro parâmetro.

Decrementa ou troca a variável apresentada.

Nos blocos de parâmetros, desce na coluna, parando no último parâmetro.

4.4. Parametrização
Ajuste do SP:
- pressione a tecla . O display mostrará SP alternado com o respectivo valor
- para alterar o valor do SP, pressionar as teclas ▲ou ▼
- para salvar e retornar a tela principal pressionar a tecla .

4.5 Configuração:
- posicionar o strap da pci para L
- manter pressionada a tecla até o display apresentar CFG
- selecionar os parâmetros, com as teclas ▲ ou ▼
- para entrar ou sair no parâmetro, pressionar a tecla
- ajustar o parâmetro com as teclas ▲ ou ▼

Na tabela abaixo estão descritos os parâmetros disponíveis:

Faixa de
Display Função Condicional Unidade Default
ajuste
◄► PV leitura principal – PV -50 ~ 600 °C
▲
SP set-point - SP in.L~in.H °C 0/in.L
▼

◄► 4 seg. com
CFG bloco de configuração
strap = L
◄► sintonia automática do
A.t oFF; on oFF
processo
P banda proporcional oFF;1~999 °C 40
I tempo da integral oFF,1~999 seg 240
P≠oFF
d tempo da diferencial oFF,1~999 seg 60
▲ 2 PL / 20
▼ C.t Tempo de ciclo 1 ~ 999 seg
RL
HYS histerese do controle P=oFF 0~50% f.e °C 1
ação do controle
A.C rEV;dir rEV
(aquec/refrig)
in.L limite inferior do SP -50 ~ 600 °C 0
in.H limite superior do SP -50 ~ 600 °C 200
deslocamento da leitura -
oF.S ±100 °C 0
offset

9
 MANUAL DO USUÁRIO – CHAPA AQUECEDORA MODELO 208/DE

4.4 Configuração de Fábrica.

Todo equipamento fabricado pela Nova Ética segue com uma

CONFIGURAÇÃO DE FÁBRICA, e qualquer alteração nos parâmetros
influenciará diretamente no funcionamento do equipamento podendo até
mesmo haver a necessidade de um de nossos técnicos reconfigura-lo,
também perderá a garantia do produto.

C130
TEMPERATURA
A . t = OFF
P=x
I=x
D=x
C.t = 1
A.C = rE
FUS = ON
In.L = 50,0
In.H = 300.0
OF.S = 0
VER =1.00

10
 MANUAL DO USUÁRIO – CHAPA AQUECEDORA MODELO 208/DE

Capítulo DEFEITOS E
5 DIAGNÓSTICOS

Temperatura não sobe.

 Verificar fusíveis do aquecimento.

 Verificar se o sp está acima da temperatura ambiente.

Não encontrando o defeito, favor contatar ao serviço de suporte técnico Nova Ética, tel.
(11) 4158-2525.

11
 MANUAL DO USUÁRIO – CHAPA AQUECEDORA MODELO 208/DE

Capítulo
6
PEÇAS DE REPOSIÇÃO

Resistência.

Cerâmica refratária.

Chave liga desliga.

Controlador de temperatura C130.

Fusível.

12
 MANUAL DO USUÁRIO – CHAPA AQUECEDORA MODELO 208/DE

Capítulo
7
DADOS TÉCNICOS

Nome Chapa Aquecedora

Modelo 208/DE

Fabricante NOVA ÉTICA PRODUTOS E

EQUIPAMENTOS CIENTÍFICOS LTDA
Nº de Série

Tensão de Trabalho 220 VAC 127 VAC

Corrente Máxima de Trabalho 19 A 38 A

Faixa de trabalho 50 a 300ºC

Temperatura

Resolução da indicação 1ºC

Dimensões Externas em milímetros Ver tabela 2.

13
 MANUAL DO USUÁRIO – CHAPA AQUECEDORA MODELO 208/DE

Capítulo
8
DADOS DO FABRICANTE

Nome: NOVA ÉTICA Indústria, Comércio e Serviços Ltda.

Endereço: Rua Francisca Manoel Oliveira, nº 500.

Cep: 06730-000

Cidade: Vargem Grande Paulista

Estado: SP

Telefone: (11) 4158 - 2525

Telefax: (11) 4158 - 4334

E-mail: novaetica@novaetica.com.br

CGC.: 02.063.134 / 0001-87

Inscrição Estadual: 720.009.019.112

14
 MANUAL DO USUÁRIO – CHAPA AQUECEDORA MODELO 208/DE

TERMO DE GARANTIA

Pelo presente termo, a NOVA ÉTICA garante, contra qualquer defeito de

fabricação o equipamento adquirido, assegurando ao ADQUIRENTE o direito à
substituição gratuita dos componentes mecânicos, elétricos e eletrônicos e, bem
assim, das partes e peças que, de forma inequívoca, desatendam ao padrão de
qualidade e durabilidade especificado para a sua fabricação e comercialização.

Toda e qualquer reposição/reparo será efetuado, em qualquer caso, pelo Centro

de Serviços NOVA ÉTICA, exclusivamente ou por representantes técnicos
devidamente habilitados e credenciados pela GARANTIDORA. O ADQUIRENTE
providenciará, por sua conta e expensas, a remoção do equipamento objeto deste
para o referido centro, onde o reparo do defeito será efetuado em prazo a ser
determinado a cada caso. Reparado o defeito, o ADQUIRENTE, da mesma forma,
providenciará o retorno do equipamento ao seu estabelecimento de origem.
Informações sobre o serviço deverão ser solicitadas ao Centro de Atendimento ao
Cliente pelos telefones abaixo indicados neste Termo de Garantia.

A NOVA ÉTICA garante a plena segurança deste produto, assegurando que a

operação do equipamento não oferece qualquer perigo ao OPERADOR ou risco
AMBIENTAL. Fica reservado, exclusivamente, ao Representante Técnico da
NOVA ÉTICA ou pessoa por ela credenciada, o manuseio das partes e
componentes internos do equipamento.

Os equipamentos da NOVA ÉTICA foram projetados e testados para satisfazer a

rígidos requisitos de segurança. É importante que o ADQUIRENTE siga todos os
avisos e instruções assinaladas no próprio equipamento ou com ele fornecido,
conforme descritos no MANUAL DE INSTRUÇÕES.

A qualidade e durabilidade dos materiais de reposição de outras marcas que não

NOVA ÉTICA e utilizados pelo ADQUIRENTE, bem como sua compatibilidade
com o equipamento NOVA ÉTICA, deverão ser objeto de garantia dos respectivos
fabricantes. Assim, o desempenho do equipamento, medido pelo seu resultado,
está, por este termo, garantido, se e quando na operação, forem utilizados
produtos de consumo da marca NOVA ÉTICA ou outros, próprios e adequados ao
equipamento.

A manutenção preventiva do equipamento será prestada sempre no mesmo ato do

atendimento corretivo.

15
 MANUAL DO USUÁRIO – CHAPA AQUECEDORA MODELO 208/DE

A NOVA ÉTICA relembra ao ADQUIRENTE consultar sempre o MANUAL DE

INSTRUÇÃO que acompanha o equipamento, de maneira que possa bem
executar as operações que são de sua responsabilidade e que não são cobertas
por esta GARANTIA, tais como, exemplificativamente, troca de peças, instalação
do equipamento.
De forma a facilitar o atendimento, a GARANTIDORA recomenda ao
ADQUIRENTE que entre em contato com o CENTRO DE ATENDIMENTO AO
CLIENTE pelos telefones a seguir relacionados. Para tal fim o ADQUIRENTE deve
sempre ter a mão a NOTA FISCAL.

FONE: (11) 4158-2525

FAX: (11) 4158-4334

ESTE TERMO DE GARANTIA SOMENTE TERÁ VALIDADE QUANDO

ACOMPANHADO DA RESPECTIVA NOTA FISCAL DE AQUISIÇÃO.

O prazo de garantia do equipamento será contado a partir da data de aquisição

constante da respectiva Nota Fiscal e será de doze (12) meses. Sendo a
propriedade do equipamento transferida durante o período de vigência desta
Garantia, é assegurado ao novo titular o saldo restante do período garantido. O
exercício dos direitos assegurados nesta GARANTIA extingue-se de imediato em
decorrência dos seguintes eventos:

a)decurso do prazo de validade da Garantia;

b)danos causados por agentes da natureza;
c)danos causados por acidentes;
d)danos causados pelo uso de produtos não garantidos ou impróprios ao
equipamento;
e)manuseio dos componentes, partes e peças do equipamento por pessoas não
credenciadas pela NOVA ÉTICA;
f)falhas oriundas de condições anormais ou impróprias de uso do equipamento.

16
