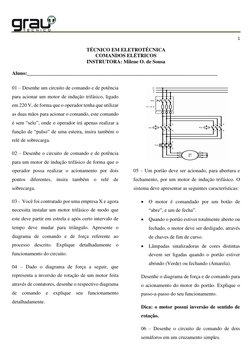

TÉCNICO EM ELETROTÉCNICA
COMANDOS ELÉTRICOS
INSTRUTORA: Milene O. de Sousa

Aluno:___________________________________________________________________________

01 – Desenhe um circuito de comando e de potência

para acionar um motor de indução trifásico, ligado
em 220 V, de forma que o operador tenha que utilizar
as duas mãos para acionar o comando, este comando
é sem “selo”, onde o operador irá apenas realizar a
função de “pulso” de uma esteira, insira também o
relé de sobrecarga.

02 – Desenhe o circuito de comando e de potência

para um motor de indução trifásico de forma que o
operador possa realizar o acionamento por dois 05 – Um portão deve ser acionado, para abertura e
pontos diferentes, insira também o relé de fechamento, por um motor de indução trifásico. O
sobrecarga. sistema deve apresentar as seguintes características:

03 - Você foi contratado por uma empresa X e agora
necessita instalar um motor trifásico de modo que
este deve partir em estrela e após certo intervalo de
tempo deve mudar para triângulo. Apresente o
diagrama de comando e de força referente ao
processo descrito. Explique detalhadamente o
funcionamento do circuito.
04 – Dado o diagrama de força a seguir, que
representa a inversão de rotação de um motor feita
através de contatores, desenhe o respectivo diagrama
de comando e explique seu funcionamento
detalhadamente.
• O motor é comandado por um botão de
“abre”, e um de fecha”.
• Quando o portão estiver totalmente aberto ou
fechado, o motor deve ser desligado, através
de chaves de fim de curso.
• Lâmpadas sinalizadoras de cores distintas
devem ser ligadas quando o portão estiver
abrindo (Verde) ou fechando (Amarela).
Desenhe o diagrama de força e de comando para
o acionamento do motor do portão. Explique o
passo-a-passo do seu funcionamento.
Dica: o motor possui inversão de sentido de
rotação.

06 – Desenhe o circuito de comando de dois

semáforos em um cruzamento simples.
