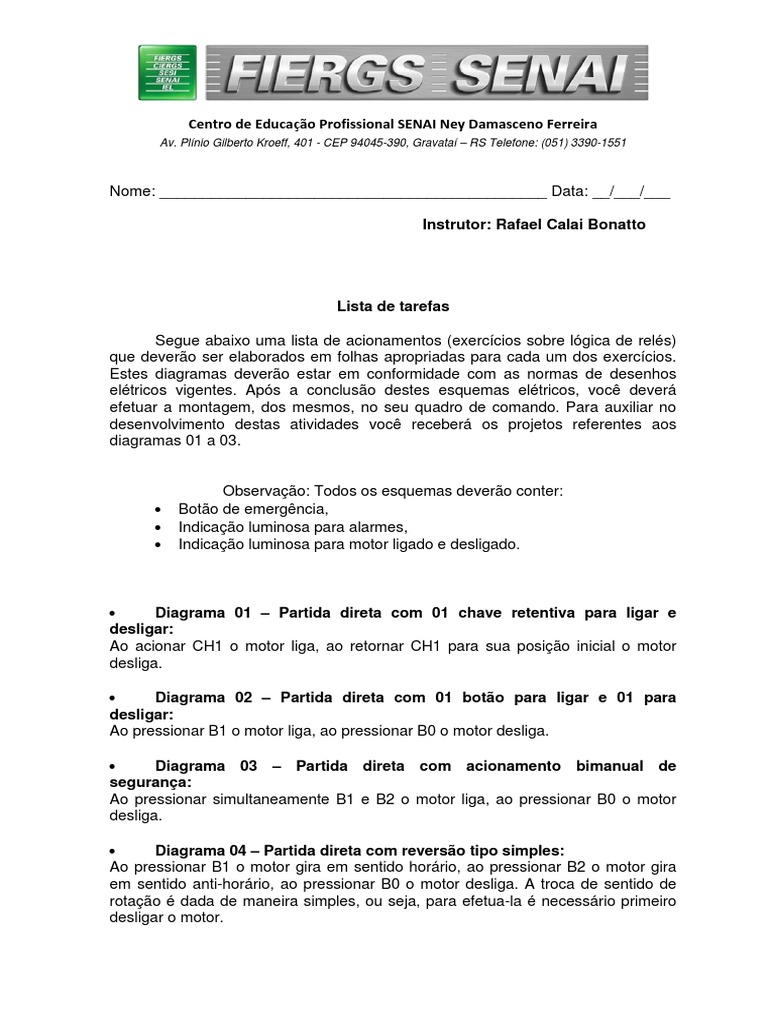

Centro de Educação Profissional SENAI Ney Damasceno Ferreira

Av. Plínio Gilberto Kroeff, 401 - CEP 94045-390, Gravataí – RS Telefone: (051) 3390-1551

Nome: _____________________________________________ Data: __/___/___

Instrutor: Rafael Calai Bonatto

Lista de tarefas

Segue abaixo uma lista de acionamentos (exercícios sobre lógica de relés)


que deverão ser elaborados em folhas apropriadas para cada um dos exercícios.
Estes diagramas deverão estar em conformidade com as normas de desenhos
elétricos vigentes. Após a conclusão destes esquemas elétricos, você deverá
efetuar a montagem, dos mesmos, no seu quadro de comando. Para auxiliar no
desenvolvimento destas atividades você receberá os projetos referentes aos
diagramas 01 a 03.

Observação: Todos os esquemas deverão conter:


• Botão de emergência,
• Indicação luminosa para alarmes,
• Indicação luminosa para motor ligado e desligado.

• Diagrama 01 – Partida direta com 01 chave retentiva para ligar e


desligar:
Ao acionar CH1 o motor liga, ao retornar CH1 para sua posição inicial o motor
desliga.

• Diagrama 02 – Partida direta com 01 botão para ligar e 01 para


desligar:
Ao pressionar B1 o motor liga, ao pressionar B0 o motor desliga.

• Diagrama 03 – Partida direta com acionamento bimanual de


segurança:
Ao pressionar simultaneamente B1 e B2 o motor liga, ao pressionar B0 o motor
desliga.

• Diagrama 04 – Partida direta com reversão tipo simples:


Ao pressionar B1 o motor gira em sentido horário, ao pressionar B2 o motor gira
em sentido anti-horário, ao pressionar B0 o motor desliga. A troca de sentido de
rotação é dada de maneira simples, ou seja, para efetua-la é necessário primeiro
desligar o motor.
Centro de Educação Profissional SENAI Ney Damasceno Ferreira
Av. Plínio Gilberto Kroeff, 401 - CEP 94045-390, Gravataí – RS Telefone: (051) 3390-1551

• Diagrama 05 – Partida direta com reversão tipo instantânea:


Ao pressionar B1 o motor gira em sentido horário, ao pressionar B2 o motor gira
em sentido anti-horário, ao pressionar B0 o motor desliga. A troca de sentido de
rotação é dada de maneira instantânea, ou seja, para efetua-la não é necessário
primeiro desligar o motor, basta apenas pressionar o botão do outro sentido de
giro.

• Diagrama 06 – Partida direta com desligamento automático:


Ao pressionar B1 o motor liga, decorridos 10 segundos do acionamento o motor
deve desligar automaticamente. Usar temporizador on-dellay.

• Diagrama 07 – Partida direta com desligamento automático:


Ao pressionar B1 o motor liga, decorridos 10 segundos do acionamento o motor
deve desligar automaticamente. Usar temporizador off-dellay.

• Diagrama 08 – Partidas consecutivas de motores com defasagem de


tempo:
Ao pressionar B1 liga M1, decorridos 10 segundos liga M2, ao pressionar B0 os
dois motores desligam.

• Diagrama 09 – Partidas consecutivas de motores com defasagem de


tempo:
Ao pressionar B1 liga M1 e M2, ao pressionar B0 desliga M1 e depois de 10
segundos desliga M2.

• Diagrama 10 – Partida indireta estrela / triângulo sem reversão:


Ao pressionar B1 o motor liga em estrela, decorrido o tempo necessário para o
motor embalar ele liga em triângulo, B0 desliga o motor.
Centro de Educação Profissional SENAI Ney Damasceno Ferreira
Av. Plínio Gilberto Kroeff, 401 - CEP 94045-390, Gravataí – RS Telefone: (051) 3390-1551

• Diagrama 11 – Partida indireta estrela / triângulo com reversão


simples:
Ao pressionar um dos botões de liga (B1 ou B2) o motor liga em estrela, decorrido
o tempo necessário para o motor embalar ele muda para triângulo, B0 desliga o
motor. B1 liga em sentido horário e B2 em sentido anti-horário. A troca de sentido
de rotação é dada de maneira simples, ou seja, para efetua-la é necessário
primeiro desligar o motor.

• Diagrama 12 – Partida suave de motor com Soft Start:


Ao pressionar B1 o motor liga através do equipamento Soft Start, decorrido o
tempo necessário para a partida completa o motor permanece ligado através de
um contator e desliga a Soft Start. B0 desliga o motor.

• Diagrama 13 – Partida de motor com variação de frequência:


Ao pressionar B1 o motor liga, ao pressionar B0 o motor desliga. As chaves CH1 e
CH2 definem as velocidades do motor.

• Diagrama 14 – Controlador programável para acionamento de motor:


Ao pressionar B1 o motor gira em sentido horário, ao pressionar B2 o motor gira
em sentido anti-horário, ao pressionar B0 o motor desliga.
