2022

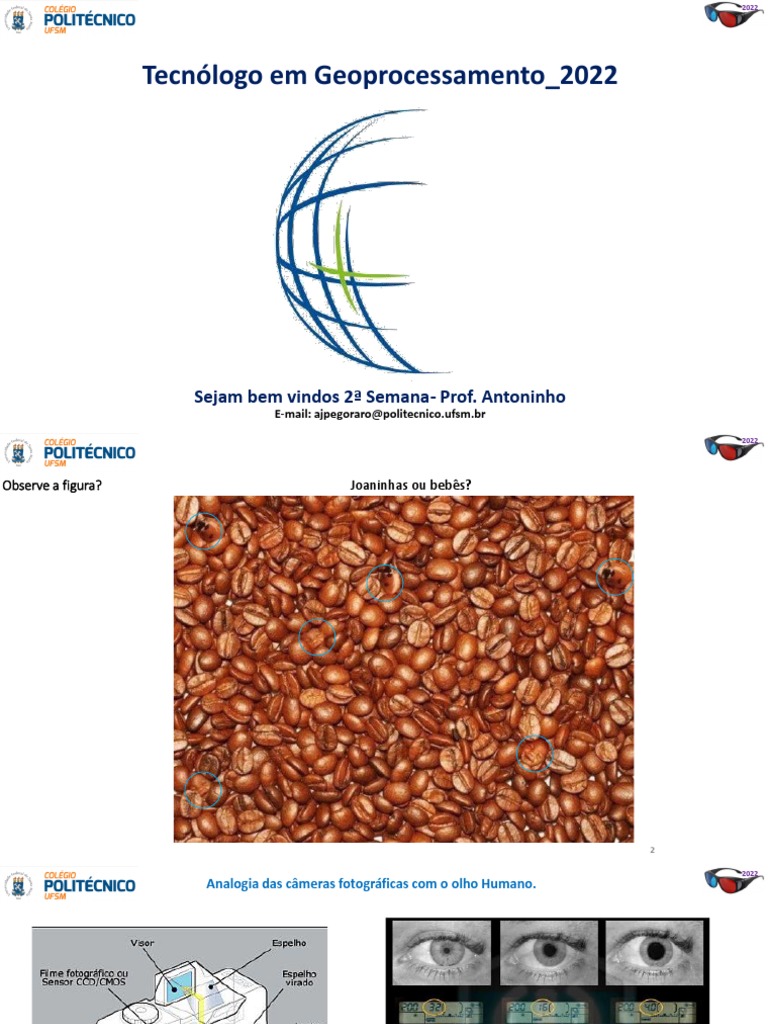

Tecnólogo em Geoprocessamento_2022

Sejam bem vindos 2ª Semana- Prof. Antoninho

E-mail: ajpegoraro@politecnico.ufsm.br
 2022

Observe a figura? Joaninhas ou bebês?

2
 2022
Analogia das câmeras fotográficas com o olho Humano.
 2022
Exposição fotográfica

Exposição é a combinação entre uma abertura do diafragma com uma velocidade do obturador, ou seja, é a relação entre a
quantidade de luz e o tempo que esta quantidade de luz irá atuar sobre o filme.

Por exemplo: em dia de sol, se o diafragma F/11, velocidade 1/125 é uma combinação ideal, se mudar a abertura do diafragma
para F/8, vai entrar o dobro de luz. Se mantiver a velocidade 1/125 a fotografia ficará superexposta. Assim, para que a fotografia
saia correta é preciso compensar o excesso de entrada de luz com a mudança da velocidade do obturador para 1/250.

Disparador
É o botão utilizado ativar o obturador e obter a fotografia. Nas câmeras que possuem fotômetro, geralmente uma pequena
pressão sobre este botão irá provocar o aparecimento e funcionamento do medidor de luminosidade (fotômetro). Quando for
utilizado tripé, geralmente é no disparador que se encaixará o cabo para disparo manual.

Sensibilidade do filme o elemento fotossensível

Na fotografia tradicional, é o ISO que indica a sensibilidade da película à luz. Usualmente a película fotográfica vem com um
número associado: 60, 100, 200, 400, 800… Quanto menor o número associado à película, menor a sensibilidade da película à
luz; significando que o grão da película é mais fino, logo deixa “entrar menos luz”. Portanto, quanto menor a iluminação maior
deverá ser o valor do ISO (ASA) da película.
Na fotografia digital o ISO tem “quase” a mesma função da fotografia tradicional, só que vista de outra forma: o ISO mede a
sensibilidade do sensor da luz da câmara fotográfica. A ideia é a mesma, quanto menor o ISO, menor a sensibilidade da câmara à
luz, obtendo um grão da imagem mais fino.
 2022
Escalas utilizadas na fotografia

Qual a velocidade correspondente?

 2022

Disparador
É o botão utilizado ativar o obturador e obter a fotografia. Nas câmeras que possuem fotômetro, geralmente uma pequena
pressão sobre este botão irá provocar o aparecimento e funcionamento do medidor de luminosidade (fotômetro). Quando for
utilizado tripé, geralmente é no disparador que se encaixará o cabo para disparo manual.
Observe as figuras
 2022

Sensibilidade fotográfica
Quanto mais luz, menor pode ser o ISO. Com pouca luz use ISO maior; ou deixe sua
câmera no modo ISO automático.

7
 2022

Metadados
 2022

Câmeras aéreas
As câmeras aéreas e seus periféricos são os acessórios imprescindíveis na obtenção de imagens aéreas. Elas podem ser
analógicas ou digitais e de diferentes formatos e tamanhos. As câmeras aéreas ocupam um espaço especial nas aeronaves, pois
devem ser adaptadas e as aeronaves para este fim devem ser homologadas pela ANAC.

Primeiras câmeras aéreas

9
 2022
Câmeras aéreas 1ª geração

10
 2022
Câmeras aéreas 2ª geração

RMK
RC-30
RC-10

11
TOP_ASMB RMK-TOP 15
 2022

RMK-TOP15

12
 2022
Faixa de voo câmera analógica

13
 2022

Faixa de voo câmera analógica

14
 2022

Câmara Aéreas Digitais por frame (quadro)

ULTRACAM D
ULTRACAM X

ULTRACAM XP
ULTRACAM LP
15
 2022

Ultracam - XP

16
 2022
Imagens por Câmera Ultracam - XP

17
 2022

Mosaico semi-controlado
 2022
Câmara Aéreas Digitais por varredura ou “pushbroom”

ADS 40 ADS 80

19
Airborne Laser Scanner Leica ALS60
 2022

Câmeras digitais fotográficas por varredura (ADS 100)

20
 2022

o cone SH100 do sensor Leica ADS100 e a câmara RCD30. Um com 48Kg e outro com 4 Kg, ambos do mesmo
fabricante
 2022

Zoom e parte do Carpet de Pixels obtido pelo sensor Leica ADS100 – GSD 5cm – 20.000 x 188.648
pixels 3.773 megapixels – Curitiba
 2022
CÂMARAS AÉREAS DIGITAIS Sensores Lineares ADS40/80/100- LEICA

23
 2022

Câmeras digitais fotográficas para ARPs

24
 2022
Câmeras utilizadas em drones

Micasence Altum

Zenmuse X5
Parrot Sequoia

25
Câmera Térmica
 2022
MD4 1000
 2022

Imagens por Câmeras utilizadas em drones

27
 2022
Propriedades/metadados

28
 2022

Mosaico produzido por imagens de drones

29
 2022
AERONAVES E EQUIPAMENTOS

Aeronaves bimotoras piper modelo Navajo prefixo PT-JPU mod.

PA 31-350 e aeronave Navajo prefixo PT-LDC mod. EMB-820C

Aeronave
Beechcraftr
King Air
T200
Aeronave monomotor Cessna 206 Turbo
Stationair ano 2008 prefixo PP-BAP

Certificadas e homologadas para serviços aerofotogramétricos.

30
 2022
AERONAVES E EQUIPAMENTOS

31
 2022
Elementos fotossensíveis

Resumo
negativo

Elemento de resolução (haletos)

Elemento de resolução (pixels)
Revelação

Foto da paisagem

Paisagem

Sensor
Fotográfico

32
 2022
Constituição do filme fotográfico

Emulsão
Camada anti-halo
Base

Emulsão: É composta de gelatina com cristais de halogenetos de prata (AgBr), formando a parte sensível à luz.
Quando da exposição, a luz incidente libera a prata dos cristais de halogeneto em uma quantidade proporcional à quantidade de
luz incidente.
No processo de revelação e fixação, essa Ag é convertida em Ag metálica e fixada na gelatina, sendo removida durante a lavagem
os halogenetos não sensibilizados.

Camada anti-halo: Tem a função de evitar que a luz que bate sobre a emulsão volte novamente a refletir, aparecendo “imagens
fantasmas”.
Base: Suporta a emulsão. É uma lâmina de acetato ou poliéster com espessura de 0,10 a 0,25mm.

O material empregado para a base deve satisfazer certas propriedades:

Deve ser estável, isto é, não ser afetada pelos agentes químicos do processamento; Deve ser forte, ou seja, resistente a tensão,
não quebradiço, nem sofrer dilatação ou contração com o frio ou o calor; Deve ser altamente resistente a umidade; Deve ser
altamente transparente. 33
 2022
Sensibilidade da Emulsão - Velocidade

 A sensibilidade de um filme refere-se à capacidade do filme em registrar a imagem da cena em maior ou menor tempo de
exposição;
 A sensibilidade de um filme aumenta com o tamanho dos cristais de prata;
 A sensibilidade era expressa em ASA (American Standards Assocition) ou em DIN (Deutche Industrie Normen).

Muito sensível: indicado para elementos em movimento, para o objeto não se perder no fenômeno chamado arraste.

Pouco sensível: usado em fotografias gráficas e microscópicas.

Quanto maior a sensibilidade de um filme, menor será sua resolução espacial ou Poder de Resolução.
Poder de resolução: é a mínima distância entre dois objetos (alvos) que um sensor pode registrar
como sendo objetos distintos.
O poder de resolução é dado pela quantidade de linhas que pode conter e se pode identificar em 1mm
de tamanho.

Exemplo: Filme de grande poder de resolução: 80 linhas/mm. Filme de pequeno poder de resolução: 20 linhas/mm
34
 2022

Processamento do filme aéreo

O Processo Convencional desde o filme dentro da máquina até o computador envolve várias etapas :

Filmes aéreos - 500 fotos ✓ revelação => lavagem => fixação => copiagem

✓escanerização do
filme
✓Analise e produto final

✓ análise
✓ controle de
qualidade

35
 2022
Tipo de emulsão - fotografia analógica

Pancromáticos preto e branco: não possui filtros a cores, a imagem final será gravada, após revelações, em nuances de cinza que
variarão do branco ao preto. É tipo de emulsão mais utilizado na interpretação e mapeamento fotogramétrico.

Pancromáticos coloridos: apresentam, além da tradicional superfície sensível, três películas (filtros) transparentes, sensíveis aos
comprimentos de onda azul, verde e vermelho. Esta emulsão é utilizada para interpretação e até certo ponto para mapeamento.
Diferencia os aspectos, em maior proporção, do que a fotografia a preto e branco.

Infravermelho a preto e branco - é utilizada para interpretação e pesquisa de objetos. Devido ao seu maior comprimento de
onda penetra mais na obscuridade que a pancromática. É utilizada para detectar camuflagens e, raramente, é utilizada na
produção de cartas topográficas.

Infravermelho a cor (falsa cor)

- é utilizada principalmente para
fotointerpretação, particularmente para
a análise de vegetação, solos e poluição
das águas.

36
 2022

Espectro eletromagnético

37
 2022

RGB – Falsa cor

 2022
infravermelha falsa-cor

Foto aérea infravermelha falsa-cor mostrando diferenças no matiz do magenta, em função do tipo de ocupação do solo

39
 2022
Infravermelho a cor (falsa cor)

Imagem pancromática colorida

Imagem infravermelho

40
