A pple Expert

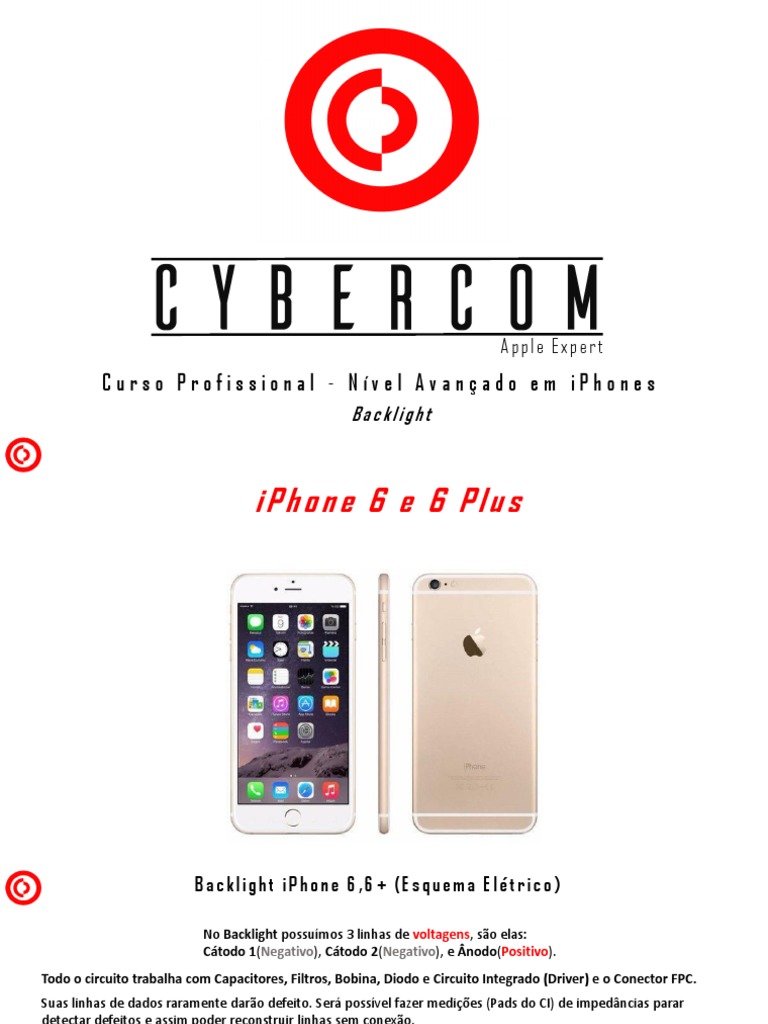

Curso Profissional - Nível Avançado em iPhones

Backlight
iPhone 6 e 6 Plus
 Backlight iPhone 6,6+ (Esquema Elétrico)

No Backlight possuímos 3 linhas de voltagens, são elas:

Cátodo 1(Negativo), Cátodo 2(Negativo), e Ânodo(Positivo).
Todo o circuito trabalha com Capacitores, Filtros, Bobina, Diodo e Circuito Integrado (Driver) e o Conector FPC.
Suas linhas de dados raramente darão defeito. Será possível fazer medições (Pads do CI) de impedâncias parar
detectar defeitos e assim poder reconstruir linhas sem conexão.
 F u n c i o n a m e n t o d o B a c k l i g h t i P h o n e 6 , 6 + ( Vo l t a g e n s e d a d o s )
O Backlight trabalha num circuito constante para alimentar os LEDS da tela do aparelho. A linha Ânodo responsável pela
Voltagem Positiva 22v é alimentada pela PP_VCC_MAIN passando por uma bobina, diodo, CI, capacitores e um filtro até
chegar ao conector.
O modelo PLUS será com 2 esquemas iguais a este, cada um controlará metade da tela.
 Diagnóstico e reparo:
Importante:
A maioria das falhas de Backlight são causadas por problemas dos componentes que compõem a linha Ânodo. Como ela
trabalha com uma voltagem muito alta acaba por muitas vezes queimando todo o circuito.
Lembre-se de SEMPRE remover a bateria antes de trocar a tela! Pois quando desconectar o Flex da tela com a placa
energizada poderá gerar um curto.
Caso algum filtro esteja danificado você poderá fazer um jumper para tentar solucionar. * SEMPRE recoloque o filtro
para a linha ficar protegida e evitar interferências na tela.
Quando o problema for no DIODO e Circuito Integrado SUBSTITUA OBRIGATORIAMENTE todos os componentes. Assim
você evitará o retorno do aparelho com o mesmo problema depois de alguns dias.

Como Medir:

1º Faça uma analise visual dos componentes do circuito

1º Revistar conector FPC e seus componentes para encontrar curto a terra na linha Ânodo
2º Revisar Filtros das linhas

Solução

Se o problema for somente filtro faça um JUMPER para verificar se o backlight volta a funcionar e depois coloque um filtro
novo.
Para problema de curto na linha ânodo remova componente com defeito (Se for possível) ou remova o CI, capacitores,
diodo e bobina e substitua por novos. * Esteja atento às temperaturas pois o processador está próximo desta área.
iPhone 7 e 7 Plus
 Backlight iPhone 7,7+ (Esquema Elétrico)

Como vemos abaixo no esquema, o circuito é muito parecido aos modelos anteriores, porém com 2 diodos pois a
quantidade de LEDS é maior e 2 linhas do STROBER* que é o Circuito que controla os sensores.

* Terão a função de ligar os LEDS com o botão HOME(botão capacitivo) e durante a chamada. São linhas de sincronização.
B a c k l i g h t i P h o n e 7 , 7 + ( Vo l t a g e n s e D a d o s )
 Diagnóstico e reparo:

No iPhone 7 o procedimento é o mesmo do iPhone 6. Verificar curto a linha Ânodo e seus componentes.
É comum encontrar oxidação nesse local da placa que geram curtos.

Como Medir:

1º Faça uma analise visual dos componentes do circuito

1º Revistar conector FPC e seus componentes para encontrar curto a terra na linha Ânodo
2º Revisar Filtros das linhas

Solução

Se o problema for somente filtro faça um JUMPER para verificar se o backlight volta a funcionar e depois coloque um filtro
novo.
Para problema de curto na linha ânodo remova componente com defeito (Se for possível) ou remova o CI, capacitores,
diodo e bobina e substitua por novos.
