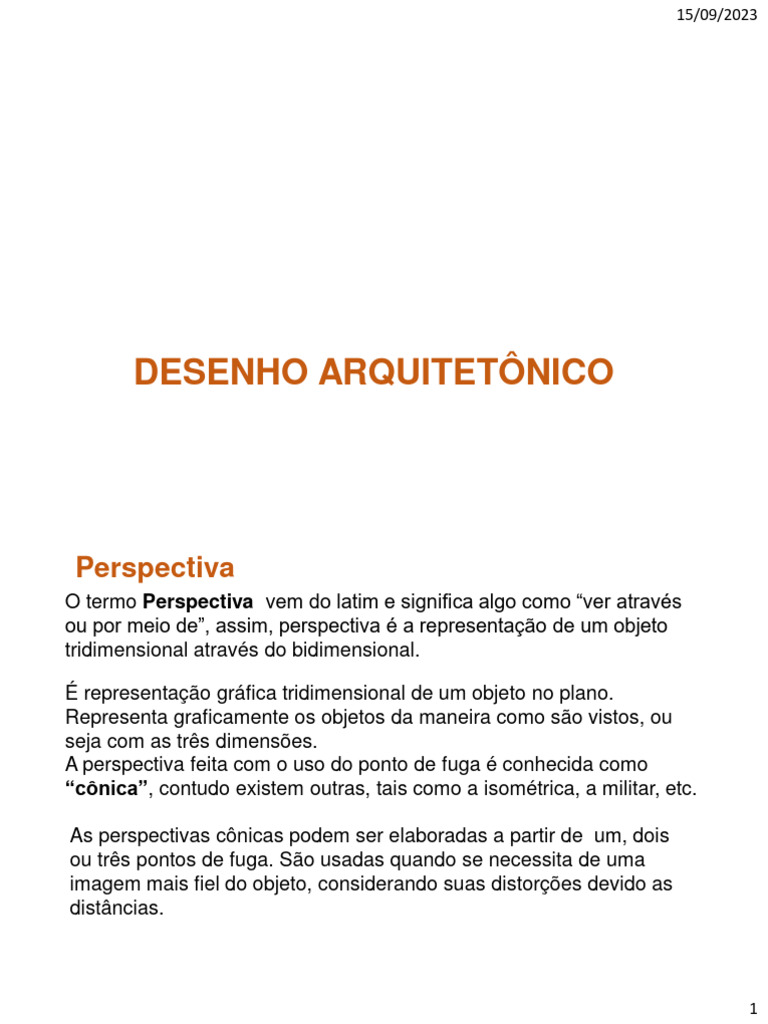

DESENHO ARQUITETÔNICO

Perspectiva
O termo Perspectiva vem do latim e significa algo como “ver através
ou por meio de”, assim, perspectiva é a representação de um objeto
tridimensional através do bidimensional.

É representação gráfica tridimensional de um objeto no plano.

Representa graficamente os objetos da maneira como são vistos, ou
seja com as três dimensões.
A perspectiva feita com o uso do ponto de fuga é conhecida como
“cônica”, contudo existem outras, tais como a isométrica, a militar, etc.

As perspectivas cônicas podem ser elaboradas a partir de um, dois

ou três pontos de fuga. São usadas quando se necessita de uma
imagem mais fiel do objeto, considerando suas distorções devido as
distâncias.

1
 15/09/2023

Perspectiva Cônica

A perspectiva cônica é um sistema de representação gráfica com

base na projeção de um corpo tridimensional em um plano, através
de linhas salientes que passam por um ponto;

O resultado final é uma representação no plano da visão realista

que é obtida quando o olho está nesse ponto;
Lugar a partir do qual aumenta a sensação de estar dentro da
imagem representada.
Utilizada em arquitetura e design de interiores para representar
edifícios e volumes.

Perspectiva Cônica
.
O princípio da perspectiva Cônica (chamada também perspectiva
central) se desenvolveu no começo do séc. XV, no meio intelectual e
artístico de Florença.
Essa invenção pode ser atribuída aos florentinos Leon Battista,
arquiteto, artista, amante da arte antiga e “senhor das palavras”;
Fillipo Brunelleschi, arquiteto e escultor.

2
 15/09/2023

Proporção, distância,
sobreposição

Para entender a perspectiva cônica,

devemos nos ater a um ponto
fundamental:
A ordem de sobreposição
(localização) e a distância entre
objetos (diferença de planos)
determinam, através da perspectiva,
a proporção (tamanho relativo) entre
eles.

Quando dois ou mais objetos estão no mesmo plano, a proporção

entre eles é a real.

Por exemplo: Se tivermos um lápis e um pneu no mesmo plano, o

pneu será realmente maior que o lápis. Porém, através da ideia da
perspectiva, é possível imaginarmos um lápis aparentemente maior
que um pneu. Para isto, basta que o lápis esteja em primeiro plano e
o pneu esteja localizado mais atrás o suficiente para o enxergarmos
menor. Através da sobreposição isto se torna mais evidente.

3
 15/09/2023

Pode-se então concluir que a posição do observador é determinante

para o aspecto da perspectiva. A linha do horizonte é, portanto,
uma linha imaginária que parece acompanhar os nossos olhos e,
quanto mais alta ela se situar, maior é o nosso espaço de visão

Perspectiva Cônica

Assim, com a perspectiva o desenhista e quem observa o

determinado desenho (que faz uso do ponto de fuga) consegue
enxergá-lo como se o mesmo fosse real com sua profundidade,
altura e largura de cada elemento ali presente.

4
 15/09/2023

Perspectiva Cônica

Existem quatro elementos da perspectiva cônica que determinam o

nível e o ângulo visual do espectador no contexto do desenho, são
eles:
Linha do Horizonte
Ponto de Vista
Ponto de Fuga
Linhas de Fuga.
Para um estudo, ainda que básico, sobre perspectiva é necessário
conhecê-los e saber o modo correto de sua aplicação

LINHA DO HORIZONTE – Linha imaginária que determina a altura dos

olhos do observador;

Diante de uma paisagem à beira-mar, é possível ter uma perfeita noção de

linha do horizonte. A linha horizontal ao final da paisagem, onde se tem a
impressão de o mar encontrar-se com o céu.
Dessa forma, a linha do horizonte se encontrar sempre à altura dos olhos do
observador

5
 15/09/2023

PONTO DE FUGA – Ponto na linha do horizonte para

onde as linhas de fuga irão convergir;

O conceito de ponto de fuga é usado

para designar um determinado lugar
geométrico. Os lugares
geométricos são grupos de pontos
que permitem satisfazer certas
propriedades geométricas:
no caso específico do ponto de
fuga, trata-se do lugar no qual
conflui nas projeções de todas as
retas paralelas a uma certa direção
no espaço.

Ao nos posicionarmos de frente para uma estrada de ferro,

olhando em direção longitudinal, podemos observar que, sua
imagem vai se transformando ao longo da distância, a partir
de nossa visão até um ponto em que parece situar-se no
infinito.
Embora sejam paralelos, os trilhos parecem juntar se no
local a que denominamos de horizonte.

6
 15/09/2023

Perspectiva Cônica

PONTO DE VISTA – Ponto em que se encontra o observador. Formado por

uma linha vertical perpendicular a linha do horizonte;

LINHAS DE FUGA – Linhas que convergem para o ponto de fuga, criando

assim a noção de perspectiva.

Perspectiva Cônica com 01 ponto de fuga

Na perspectiva cônica de um ponto de fuga, a face principal não
sofre distorção (aparece em verdadeira grandeza).
A face de fundo é obtida por meio do
cruzamento das linhas verticais
(paralelas entre si) com as retas
projetantes (iniciando em cada vértice
da face principal e dirigindo‐se ao ponto
de fuga) a partir de uma da linha
horizontal (que são paralelas entre si).
Esta perspectiva provoca distorção
na profundidade do objeto.

7
 15/09/2023

Perspectiva Cônica com 01 ponto de fuga

LINHA DO HORIZONTE

Trace uma linha horizontal no centro do papel, que será considerada a

linha do Horizonte.

Perspectiva Cônica com 01 ponto de fuga

PONTO DE FUGA

Marque um ponto na linha do horizonte

8
 15/09/2023

Perspectiva Cônica com 01 ponto de fuga

Temos ainda o ponto de vista(ou plano de visão). Que
em outras palavras, é o ponto onde está o observador

PONTO DE
VISTA

Perspectiva Cônica com 01 ponto de fuga

Trace um quadrado considerando que o observador está de frente
para ele, depois faça linhas (linhas de fuga) a partir de cada vértice
do quadrado até o ponto de fuga.
PF
LH

LINHAS DE FUGA

9
 15/09/2023

Perspectiva Cônica com 01 ponto de fuga

Com as linhas de fuga formadas, faça um segundo quadrado,
considerando as devidas proporções de distancia e faça o segundo
quadrado
PF
LH

Perspectiva Cônica com 01 ponto de fuga

Conecte as linhas que ligam o primeiro quadrado ao segundo quadrado,
formando um cubo.

PF
LH

10
 15/09/2023

Perspectiva Cônica com 01 ponto de fuga

Basta apagar as linhas internas do cubo.

PF
LH

VAMOS CONSTRUIR OBJETOS COM UM

PONTO FUGA

Laerte Galesso

11
 15/09/2023

ESC: 1:1
6,0 cm

6,0 cm

Laerte Galesso

Laerte Galesso

12
 15/09/2023

Laerte Galesso

Laerte Galesso

13
 15/09/2023

Laerte Galesso

Laerte Galesso

14
 15/09/2023

Laerte Galesso

Laerte Galesso

15
 15/09/2023

Laerte Galesso
