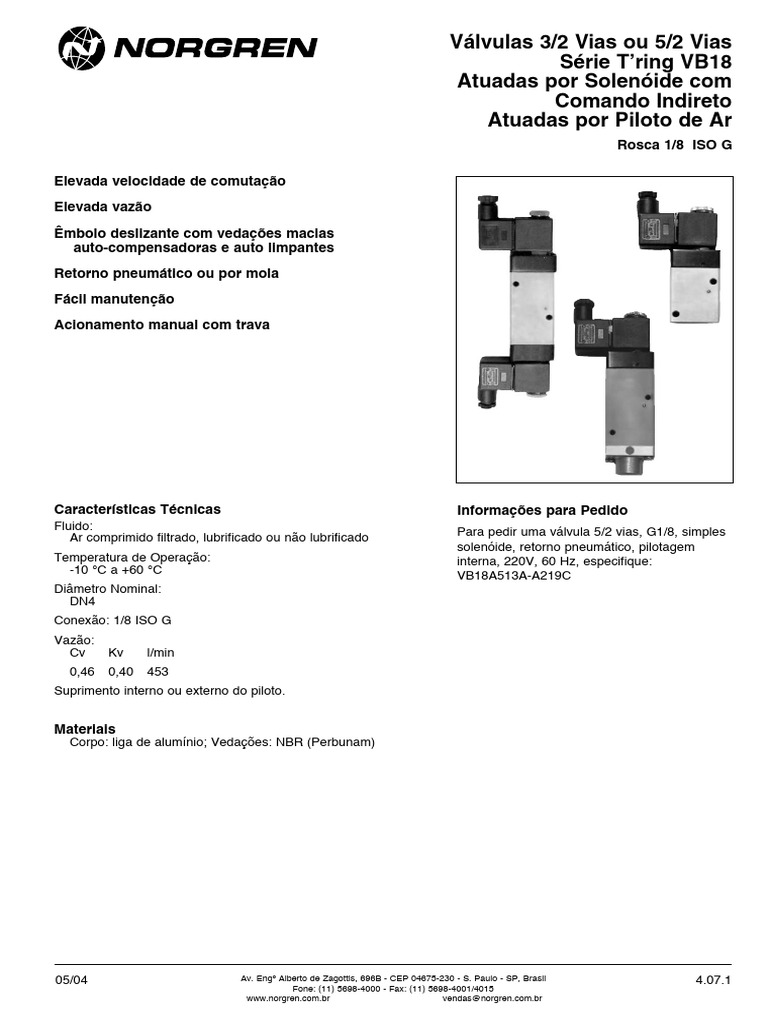

Válvulas 3/2 Vias ou 5/2 Vias

Série T’ring VB18

Atuadas por Solenóide com
Comando Indireto
Atuadas por Piloto de Ar
Rosca 1/8 ISO G

Elevada velocidade de comutação

Elevada vazão

Êmbolo deslizante com vedações macias

auto-compensadoras e auto limpantes
Retorno pneumático ou por mola
Fácil manutenção
Acionamento manual com trava

Características Técnicas Informações para Pedido

Fluido:
Ar comprimido filtrado, lubrificado ou não lubrificado Para pedir uma válvula 5/2 vias, G1/8, simples
solenóide, retorno pneumático, pilotagem
Temperatura de Operação: interna, 220V, 60 Hz, especifique:
-10 °C a +60 °C
VB18A513A-A219C
Diâmetro Nominal:
DN4
Conexão: 1/8 ISO G
Vazão:
Cv Kv l/min
0,46 0,40 453
Suprimento interno ou externo do piloto.

Materiais
Corpo: liga de alumínio; Vedações: NBR (Perbunam)

05/04 Av. Engº Alberto de Zagottis, 696B - CEP 04675-230 - S. Paulo - SP, Brasil 4.07.1
Fone: (11) 5698-4000 - Fax: (11) 5698-4001/4015
www.norgren.com.br vendas@norgren.com.br
Tipos de Válvulas Solenóides
Pressão de Pressão de Kit de Nº Desenho
Símbolo Código Função Conexão Acionamento Retorno Pilotagem
Pilotagem (bar) Trabalho (bar) Reparo Dimensional
12 2
10
VB18A413A-A2*** 3/2 vias 1/8 ISO G solenóide pneumático interna - 2,0 a 8 1334673 01
3 1 NF
12 2
10 VB18A423A-A2*** 3/2 vias 1/8 ISO G solenóide pneumático externa 2,0 a 8 1a8 1334673 01
3 1 NF

10 2
12
VB18A313A-A2*** 3/2 vias 1/8 ISO G solenóide pneumático interna - 2,0 a 8 1334673 01
1 3
NA
10 2
12
VB18A323A-A2*** 3/2 vias 1/8 ISO G solenóide pneumático externa 2,0 a 8 1a8 1334673 01
1 3 NA
12 2 10

VB18A411A-A2*** 3/2 vias 1/8 ISO G solenóide solenóide interna - 2,0 a 8 1334676 05
3 1

12 2 10
VB18A422A-A2*** 3/2 vias 1/8 ISO G solenóide solenóide externa 2,0 a 8 -0,9 a 8 1334676 05
3 1

2
12
10 VB18A417A-A2*** 3/2 vias 1/8 ISO G solenóide mola interna - 3,5 a 8 1334687 06
3 1 NF
2
10
12 VB18A427A-A2*** 3/2 vias 1/8 ISO G solenóide mola externa 3,5 a 8 -0,9 a 8 1334687 06
1 3 NA
14 4 2
12
VB18A513A-A2*** 5/2 vias 1/8 ISO G solenóide pneumático interna - 2,0 a 8 1334674 02
513

14 4 2
12 VB18A523A-A2*** 5/2 vias 1/8 ISO G solenóide pneumático externa 2,0 a 8 1a8 1334674 02
513

14 4 2 12
VB18A511A-A2*** 5/2 vias 1/8 ISO G solenóide solenóide interna - 2,0 a 8 1334675 03
513

4 2
14 12
VB18A522A-A2*** 5/2 vias 1/8 ISO G solenóide solenóide externa 2,0 a 8 -0,9 a 8 1334675 03
513

14 4 2
12 VB18A517A-A2*** 5/2 vias 1/8 ISO G solenóide mola interna - 3,5 a 8 1334680 04
513

14 4 2
12
VB18A527A-A2*** 5/2 vias 1/8 ISO G solenóide mola externa 3,5 a 8 -0,9 a 8 1334680 04
513

*** Incluir o código da bobina da tabela abaixo ou 000 para a versão sem solenóide.
Todas as válvulas desta série possuem atuador manual com trava.
Nas válvulas com retorno pneumático, o orifício 3 não pode ser estrangulado.

Bobinas e Códigos de Voltagem

(solenóide gira 360°) Detalhes Elétricos
22 mm bobina padrão industrial (fornecida com conector)
Código Potência Modelo Solenóide Tolerância de Voltagem: ± 10%
Voltagem
Bobina Partida/Serviço (com conector) Classificação: 100% E.D.
12 Vcc 12C 2W QM/48/12J/28 Classe de proteção: IP 65 com plugs selados (ISO 6952)
24 Vcc 13C 2W QM/48/13J/28
24V 50/60 Hz 14C 4/2,5 VA QM/48/14J/28
48V 50/60 Hz 16C 4/2,5 VA QM/48/16J/28
110/120V 50/60 Hz 18C 6/5 VA QM/48/18J/28
220/240V 50/60 Hz 19C 6/5 VA QM/48/19J/28

4.07.2 Av. Engº Alberto de Zagottis, 696B - CEP 04675-230 - S. Paulo - SP, Brasil 05/04
Fone: (11) 5698-4000 - Fax: (11) 5698-4001/4015
www.norgren.com.br vendas@norgren.com.br
Tipos de Válvulas Pilotadas por Ar
Pressão de Pressão de Kit de Nº Desenho
Símbolo Código Função Conexão Acionamento Retorno
Pilotagem (bar) Trabalho (bar) Reparo Dimensional
2
10
12
VB18A4D7A-X5090 3/2 vias 1/8 ISO G piloto mola 2,5 a 10 0 a 10 1334679 09
3 1 NF
2
10 12 VB18A3D7A-X5090 3/2 vias 1/8 ISO G piloto mola 2,5 a 10 0 a 10 1334679 09
1 3 NA

2
12 10
VB18A4DDA-X5020 3/2 vias 1/8 ISO G piloto piloto 2,5 a 10 0 a 10 1334677 10

3 1

4 2
14 12
VB18A5D7A-X5090 5/2 vias 1/8 ISO G piloto mola 2,5 a 10 0 a 10 1334681 07
51 3

4 2
14 12 VB18A5DDA-X5020 5/2 vias 1/8 ISO G piloto piloto 2,5 a 10 0 a 10 1334678 08
513

NF = Normalmente Fechada
NA = Normalmente Aberta

01

Código A B C D E F G H I J K L M N O P Q Kit de Reparo

VB18A423A-A2000 ~ 111 ~ 67,5 14,5 ø 5,2 16 9 28 40 6,3 17 26,7 7,5 25 1/8 BSPP M5 5,2 - 1334673
VB18A323A-A2000 ~ 111 ~ 67,5 14,5 ø 5,2 16 9 28 40 6,3 17 26,7 7,5 25 1/8 BSPP M5 5,2 - 1334673
VB18A313A-A2000 ~ 111 ~ 67,5 14,5 ø 5,2 16 9 28 40 6,3 17 26,7 - 25 1/8 BSPP - - - 1334673
VB18A413A-A2000 ~ 111 ~ 67,5 14,5 ø 5,2 16 9 28 40 6,3 17 26,7 - 25 1/8 BSPP - - - 1334673

05/04 Av. Engº Alberto de Zagottis, 696B - CEP 04675-230 - S. Paulo - SP, Brasil 4.07.3
Fone: (11) 5698-4000 - Fax: (11) 5698-4001/4015
www.norgren.com.br vendas@norgren.com.br
02

Código A B C D E F G H I J K L M N O P Q Kit de Reparo

VB18A523A-A2000 ~ 127 ~ 67,5 14,5 ø 5,2 16 9 28 40 6,3 17 26,7 7,5 25 1/8 BSPP M5 5,2 - 1334674
VB18A513A-A2000 ~ 127 ~ 67,5 14,5 ø 5,2 16 9 28 40 6,3 17 26,7 - 25 1/8 BSPP - - - 1334674

03

Código A B C D E F G H I J K L M N O P Q Kit de Reparo

VB18A522A-A2000 ~ 204 ~ 67,5 14,5 ø 5,2 16 19,3 28 40 16,6 - 26,7 7,5 25 1/8 BSPP M5 5,2 - 1334675
VB18A511A-A2000 ~ 204 ~ 67,5 14,5 ø 5,2 16 19,3 28 40 16,6 - 26,7 - 25 1/8 BSPP - - - 1334675

4.07.4 Av. Engº Alberto de Zagottis, 696B - CEP 04675-230 - S. Paulo - SP, Brasil 05/04
Fone: (11) 5698-4000 - Fax: (11) 5698-4001/4015
www.norgren.com.br vendas@norgren.com.br
04

Código A B C D E F G H I J K L M N O P Q Kit de Reparo

VB18A517A-A2000 ~ 168 ~ 67,5 14,5 ø 5,2 16 19,3 28 40 16,6 - 26,7 - 25 1/8 BSPP - - - 1334680
VB18A527A-A2000 ~ 168 ~ 67,5 14,5 ø 5,2 16 19,3 28 40 16,6 - 26,7 7,5 25 1/8 BSPP M5 5,2 - 1334680

05

Código A B C D E F G H I J K L M N O P Q Kit de Reparo

VB18A411A-A2000 ~ 189 ~ 67,5 14,5 ø 5,2 16 19,3 28 40 16,6 27,3 26,7 - 25 1/8 BSPP - - - 1334676
VB18A422A-A2000 ~ 189 ~ 67,5 14,5 ø 5,2 16 19,3 28 40 16,6 27,3 26,7 7,5 25 1/8 BSPP M5 5,2 - 1334676

05/04 Av. Engº Alberto de Zagottis, 696B - CEP 04675-230 - S. Paulo - SP, Brasil 4.07.5
Fone: (11) 5698-4000 - Fax: (11) 5698-4001/4015
www.norgren.com.br vendas@norgren.com.br
06

Código A B C D E F G H I J K L M N O P Q Kit de Reparo

VB18A427A-A2000 ~ 144 ~ 67,5 14,5 ø 5,2 16 19,3 28 40 16,6 27,3 26,7 7,5 25 1/8 BSPP M5 5,2 - 1334687
VB18A417A-A2000 ~ 144 ~ 67,5 14,5 ø 5,2 16 19,3 28 40 16,6 27,3 26,7 - 25 1/8 BSPP - - - 1334687

07

Código A B C D E F G H I J K L M N O P Q Kit de Reparo

VB18A5D7A-X5090 ~ 132 - - ø 5,2 16 19,3 28 40 16,6 - 26,7 - 25 1/8 BSPP - - 1/8 BSPP 1334681

4.07.6 Av. Engº Alberto de Zagottis, 696B - CEP 04675-230 - S. Paulo - SP, Brasil 05/04
Fone: (11) 5698-4000 - Fax: (11) 5698-4001/4015
www.norgren.com.br vendas@norgren.com.br
08

Código A B C D E F G H I J K L M N O P Q Kit de Reparo

VB18A5DDA-X5020 ~ 132 - - ø 5,2 16 19,3 28 40 16,6 - 26,7 - 25 1/8 BSPP - - 1/8 BSPP(2x) 1334678

09

Código A B C D E F G H I J K L M N O P Q Kit de Reparo

VB18A4D7A-X5090 ~ 100 40 - ø 5,2 16 19,3 28 - 16,6 27,3 26,7 - 25 1/8 BSPP - - 1/8 BSPP 1334679
VB18A3D7A-X5090 ~ 100 40 - ø 5,2 16 19,3 28 - 16,6 27,3 26,7 - 25 1/8 BSPP - - 1/8 BSPP 1334679

05/04 Av. Engº Alberto de Zagottis, 696B - CEP 04675-230 - S. Paulo - SP, Brasil 4.07.7
Fone: (11) 5698-4000 - Fax: (11) 5698-4001/4015
www.norgren.com.br vendas@norgren.com.br
10

Código A B C D E F G H I J K L M N O P Q Kit de Reparo

VB18A4DDA-X5020 ~ 100 40 - ø 5,2 16 19,3 28 - 16,6 27,3 26,7 - 25 1/8 BSPP - - 1/8 BSPP 1334677
