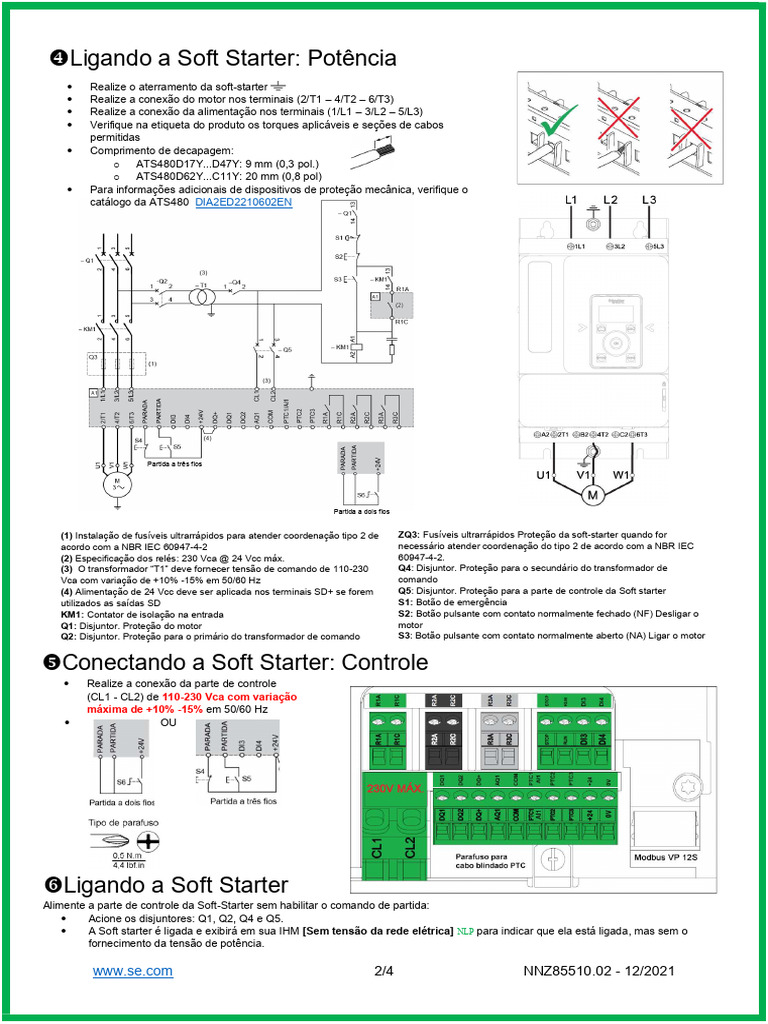

Ligando a Soft Starter: Potência

• Realize o aterramento da soft-starter

• Realize a conexão do motor nos terminais (2/T1 – 4/T2 – 6/T3)
• Realize a conexão da alimentação nos terminais (1/L1 – 3/L2 – 5/L3)
• Verifique na etiqueta do produto os torques aplicáveis e seções de cabos
permitidas
• Comprimento de decapagem:
o ATS480D17Y...D47Y: 9 mm (0,3 pol.)
o ATS480D62Y...C11Y: 20 mm (0,8 pol)
• Para informações adicionais de dispositivos de proteção mecânica, verifique o
catálogo da ATS480 DIA2ED2210602EN

Partida a três fios

Partida a dois fios

(1) Instalação de fusíveis ultrarrápidos para atender coordenação tipo 2 de
acordo com a NBR IEC 60947-4-2
(2) Especificação dos relés: 230 Vca @ 24 Vcc máx.
(3) O transformador “T1” deve fornecer tensão de comando de 110-230
Vca com variação de +10% -15% em 50/60 Hz
(4) Alimentação de 24 Vcc deve ser aplicada nos terminais SD+ se forem
utilizados as saídas SD
KM1: Contator de isolação na entrada
Q1: Disjuntor. Proteção do motor
Q2: Disjuntor. Proteção para o primário do transformador de comando
ZQ3: Fusíveis ultrarrápidos Proteção da soft-starter quando for
necessário atender coordenação do tipo 2 de acordo com a NBR IEC
60947-4-2.
Q4: Disjuntor. Proteção para o secundário do transformador de
comando
Q5: Disjuntor. Proteção para a parte de controle da Soft starter
S1: Botão de emergência
S2: Botão pulsante com contato normalmente fechado (NF) Desligar o
motor
S3: Botão pulsante com contato normalmente aberto (NA) Ligar o motor

Conectando a Soft Starter: Controle

• Realize a conexão da parte de controle
(CL1 - CL2) de 110-230 Vca com variação
máxima de +10% -15% em 50/60 Hz
• OU

Ligando a Soft Starter

Alimente a parte de controle da Soft-Starter sem habilitar o comando de partida:
• Acione os disjuntores: Q1, Q2, Q4 e Q5.
• A Soft starter é ligada e exibirá em sua IHM [Sem tensão da rede elétrica] NLP para indicar que ela está ligada, mas sem o
fornecimento da tensão de potência.
