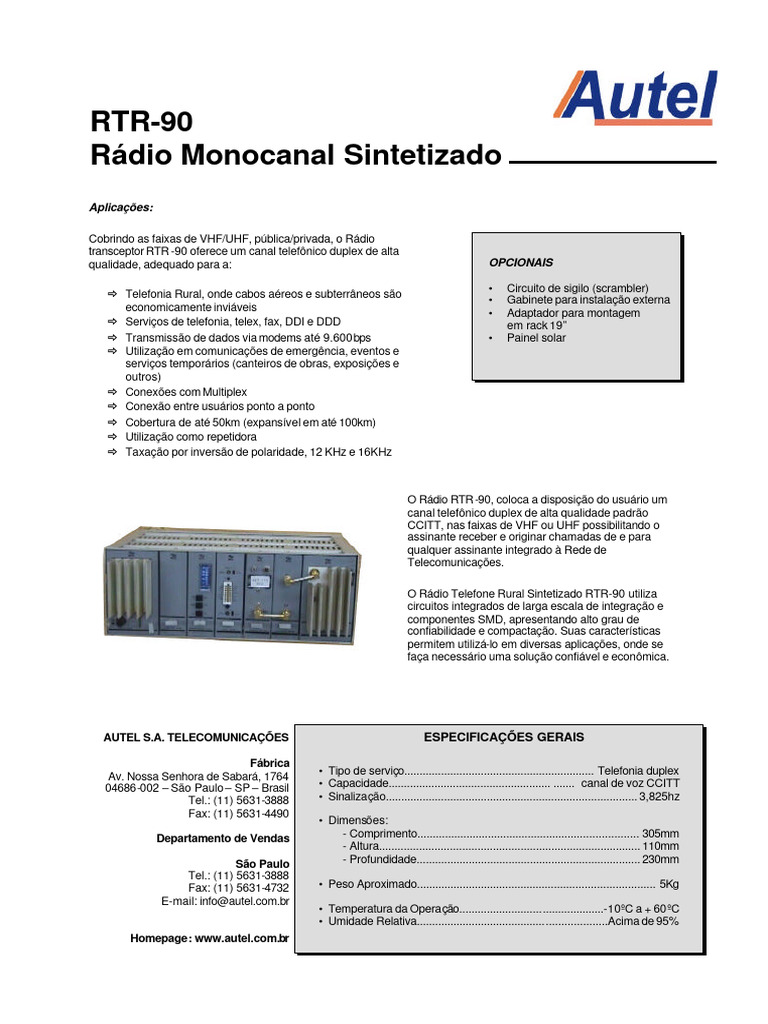

RTR-90

Rádio Monocanal Sintetizado

Aplicações:

Cobrindo as faixas de VHF/UHF, pública/privada, o Rádio

transceptor RTR -90 oferece um canal telefônico duplex de alta
qualidade, adequado para a: OPCIONAIS

• Circuito de sigilo (scrambler)

_ Telefonia Rural, onde cabos aéreos e subterrâneos são
• Gabinete para instalação externa
economicamente inviáveis • Adaptador para montagem
_ Serviços de telefonia, telex, fax, DDI e DDD em rack 19”
_ Transmissão de dados via modems até 9.600 bps • Painel solar
_ Utilização em comunicações de emergência, eventos e
serviços temporários (canteiros de obras, exposições e
outros)
_ Conexões com Multiplex
_ Conexão entre usuários ponto a ponto
_ Cobertura de até 50km (expansível em até 100km)
_ Utilização como repetidora
_ Taxação por inversão de polaridade, 12 KHz e 16KHz

O Rádio RTR -90, coloca a disposição do usuário um

canal telefônico duplex de alta qualidade padrão
CCITT, nas faixas de VHF ou UHF possibilitando o
assinante receber e originar chamadas de e para
qualquer assinante integrado à Rede de
Telecomunicações.

O Rádio Telefone Rural Sintetizado RTR-90 utiliza

circuitos integrados de larga escala de integração e
componentes SMD, apresentando alto grau de
confiabilidade e compactação. Suas características
permitem utilizá-lo em diversas aplicações, onde se
faça necessário uma solução confiável e econômica.

AUTEL S.A. TELECOMUNICAÇÕES ESPECIFICAÇÕES GERAIS

Fábrica
• Tipo de serviço.............................................................. Telefonia duplex
Av. Nossa Senhora de Sabará, 1764
04686-002 – São Paulo – SP – Brasil • Capacidade..................................................... ....... canal de voz CCITT
Tel.: (11) 5631-3888 • Sinalização.................................................................................. 3,825hz
Fax: (11) 5631-4490
• Dimensões:
Departamento de Vendas - Comprimento........................................................................ 305mm
- Altura..................................................................................... 110mm
São Paulo - Profundidade......................................................................... 230mm
Tel.: (11) 5631-3888
Fax: (11) 5631-4732 • Peso Aproximado.............................................................................. 5Kg
E-mail: info@autel.com.br
• Temperatura da Operação...............................................-10ºC a + 60ºC
• Umidade Relativa..............................................................Acima de 95%
Homepage: www.autel.com.br

Rádio Monocanal Sintetizado
ESPECIFICAÇÕES TÉCNICAS
DADOS DE OPERA ÇÃO
• Tipos de modula ção......................................................F.M
• Tipos de emissão
- VHF...............................................................16KF 3EJN
- UHF...............................................................16KF 3EJN
- UHF..................................................................18KF 35n
• Faixas de Freqüências:
- VHF.......................................................... 146 - 174 MHz
- VHF.......................................................... 225 - 320 MHz
- UHF..........................................................330 - 400 MHz
- UHF..........................................................405 - 510 MHz
• Espaçamento do canal de R.F. :
- VHF (146-174MHz)...................................12,5/20/25KHZ
- VHF (225-295MHZ)........................................12,5/25KHz
- UHF (405-510MHz)........................................12,5/25KHz
• Alimentação:
- CC.............................................VCC com regulador para
painel
solar
- CC..............................................................-20 a - 73VCC
- CA.............................................................. 90 a 270VCA
• Consumo
- Stand-bay................................................................. 1W
- Transmitido com 10W............................................. 30w
- Trasmitido com 1W................................................... 5w
• Razão de desvio a 800Hz:
- Faixa de VHF/ UHF............................1.75/ 3.5KHz (pico)
- Limite................................................... 3,5/ 5.0KHz (pico)
• Distorção harmônica total........................................... 5%
• Pré-ênfase/ Dê ênfase...................................... 6dB/ oitava
• S/R com o receptor saturado:
- Fixo................................................................ - 60dBOp
- Com compandor............................................ -80 dBOp
- Interferência da voz na Sinalização.............. 33dBmOp
• Tensão de ring..................................................50 a 90VCA
• Sinalização de ring................................ 20 ou 25Hz ± 10%
(ajustável
RTR-90
ESPECIFICAÇÕES DO TRANSMISSOR:
• Potência de saída...........................1 ou 10W (ajustável)
• Impedância de saída.........................................50 ohms
• Estabilidade de freqüência..........................±5x10 -6 PPm
• Emissão de espúrios após o filtro..................... -70 dB
ESPECIFICAÇÕES DO RECEPTOR
• Tipo.................................... heterodino/ dupla conversão
• Freqüência de F.I.
1ª conversão.......................................................21,4MHz
• Freqüência de F.I.
2ª conversão........................................................455KHz
• Filtro de F.I .............................................................cristal
• Seletividade din âmica..................................≥ 80dB canal
adjacente
• Estabilizador de oscilador local....................±5x10 -6PPM
• Rejeição de espúrios e imagem
a 20 dB de silenciamento....................................≥ 90dB
• Figura de ru ído....................................................... 3dB
• Sensibilidade
a- Com 0,7µ V de sinal (-110dBm).................≥ 30dBp
b- Com 0,7µ V de sinal (-90dBm)...................≥ 70dBp
(com compandor)
c- Com 70µ V de sinal (-70dBm).....................≥ 80dBp
(c om compandor)
• Máxima degrada ção da sensibilidade
com o Tx ativado.................................................... 2dB
• Sensibilidade com 20dBp de
silenciamento de S/R (110dBm ± 5dB)............. 0,7µ V
• Histerese de silenciamento...................................... 3dB
• Nível de R.F. para abertura de
silenciamento (ajustável)...........................-80 a -115dBm
