Funcionamento sistema airbag

Diagrama de funcionamento do sistema

1 2 3 5
4

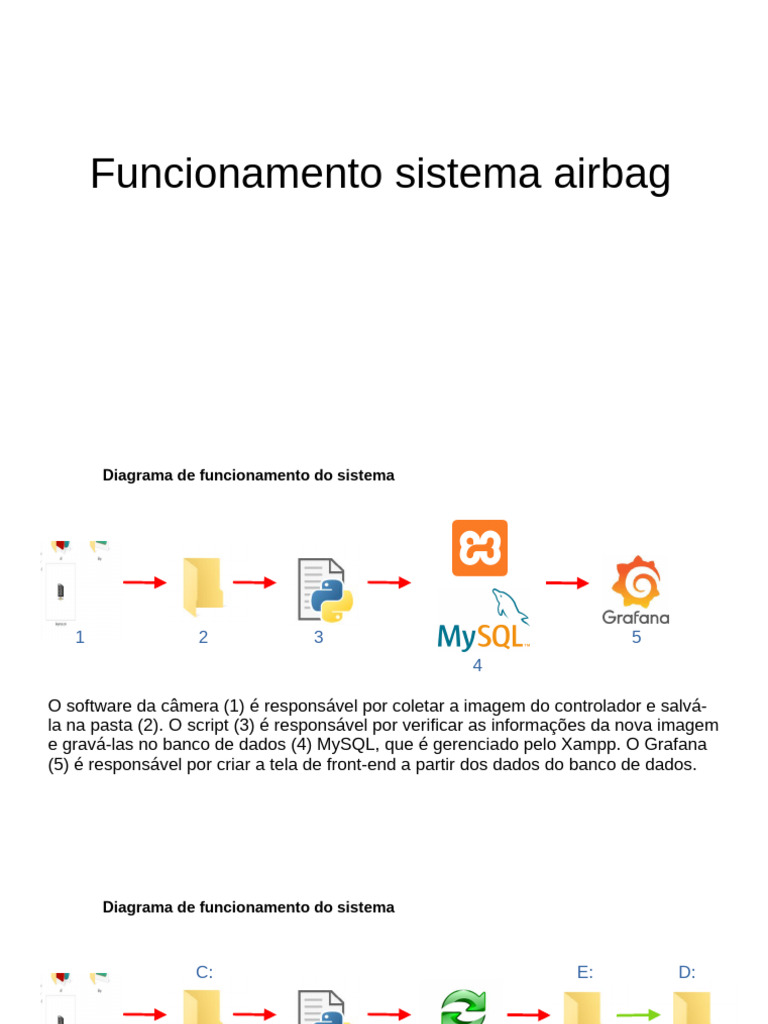

O software da câmera (1) é responsável por coletar a imagem do controlador e salvá-

la na pasta (2). O script (3) é responsável por verificar as informações da nova imagem
e gravá-las no banco de dados (4) MySQL, que é gerenciado pelo Xampp. O Grafana
(5) é responsável por criar a tela de front-end a partir dos dados do banco de dados.
 Diagrama de funcionamento do sistema

C: E: D:

1
2 3 4 5

O software da câmera (1) é responsável por coletar a imagem do controlador e salvá-

la na pasta (2). O script (3) é responsável por acionar o FreeFileSync (4) que irá enviar
a imagem para o primeiro HD externo (E:). Tendo sucesso nesta fase, a imagem será
copiada para o segundo HD externo (D:) (5)
Funcionamento do Grafana
É possível modificar o alcance da busca dos dados aplicando o filtro de tempo clicando
no ícone de relógio localizado no canto superior direito
Pode-se aplicar uma das opções rápidas da lista, como por exemplo, últimos 5 minutos,
últimos 15 minutos, últimos 30 minutos, etc.
Também é possível aplicar o alcance absoluto, digitando a data e hora inicial e final nos
respectivos campos, utilizando o formato AAAA-MM-DD HH:MM:SS
Também é possível clicar no ícone de calendário ao lado direito do campo para abrir o
calendário e selecionar os dias da pesquisa. Para isso, clique no dia de inicio da
pesquisa, e depois, clique no dia final da pesquisa.
É possível modificar a taxa de atualização da tela ao clicar no ícone de atualização no
canto superior direito da tela.
Para esta aplicação, recomendamos o ciclo de 5 segundos.
Utilizando o Dbeaver
(sealer/primer)
O Dbeaver é uma ferramenta para gerenciar o banco de dados
As tabelas do banco podem ser encontradas na árvore do lado esquerdo da tela em:
127.0.0.1 > Databases > grafana > tables
As tabelas do são:
* grfn_primer – armazena os dados coletados do Primer
* grfn_primer_online – apenas para funcionamento do front-end
* grfn_sealer – armazena os dados coletados do sealer
* grfn_sealer_online – apenas para funcionamento do front-end
Em frente ao nome das tabelas é possível verificar o espaço em disco utilizado pela tabela
Exportando a tabela
Abra o Dbeaver e navegue pela árvore à esquerda até a tabela que deseja exportar
Utilize o botão direito do mouse para abrir o menu de contexto, e selecione a opção “Export Data”
Escolha o formato para exportar a tabela. Para este exemplo, foi escolhido o formato CSV, que pode
ser aberto pelo Microsoft Office Excel ou por um editor de texto puro como o bloco de notas.
Esta tela pode ser mantida com os valores padrões
Para ser aberto pelo Excel, é necessário mudar o campo Delimiter para ;
Utilize o campo Directory para escolher o local onde o arquivo será salvo. Para este exemplo, foi escolhido
a área de trabalho (Desktop)
Verifique as informações e clique em Proceed
Exportando uma seleção da tabela
Selecione uma área da tabela para exportar
Utilize o botão direito do mouse para abrir o menu de contexto, e clique em “Export data”. Siga os passos da
seção anterior (exportando a tabela).
Escolha o formato para exportar a tabela. Para este exemplo, foi escolhido o formato CSV, que pode
ser aberto pelo Microsoft Office Excel ou por um editor de texto puro como o bloco de notas.
Esta tela pode ser mantida com os valores padrões
Para ser aberto pelo Excel, é necessário mudar o campo Delimiter para ;
Utilize o campo Directory para escolher o local onde o arquivo será salvo. Para este exemplo, foi escolhido
a área de trabalho (Desktop)
Verifique as informações e clique em Proceed
Solução de problemas
 No data

●
O aviso de “No data” pode surgir no painel quando o alcance da busca for muito
pequeno e houver pausas na produção, como intervalo para almoço. Neste caso,
pode-se aumentar o alcance da busca, ou aguardar o retorno da produção, que irá
inserir novos dados no painel.
 Db query error: failed to connect to server

●
O aviso “failed to connect to server” indica uma falha ao se conectar ao banco de
dados. Possivelmente este não foi iniciado. Para isso, abra o aplicativo Xampp e
clique no botão “start” na linha do MySQL.
 Sistema offline

●
O script hyunday_current foi finalizado. Ele pode ser iniciado novamente pelo atalho
na área de trabalho sob o nome “systema”.
 Câmera offline

●
O script hyunday_current não conseguiu confirmar a comunicação com o controlador
da câmera. Verifique os cabos de rede. Lembre-se de que os dois cabos de rede no
computador não podem ser invertidos. Verifique se o controlador da câmera está
ligado.
 Contador de tempo dês da última imagem vermelho

●
O software da câmera pode ter perdido a comunicação com o controlador. Reinicie o
programa.
●
Neste caso, o software da câmera deve
apresentar uma mensagem de erro como
esta ao lado.
 Gateway offline

●
O script hyunday_current não conseguiu confirmar a comunicação com o gateway de
rede, e o MES não conseguirá se comunicar com o computador. Verifique os cabos
de rede. Lembre-se de que os dois cabos de rede no computador não podem ser
invertidos.
