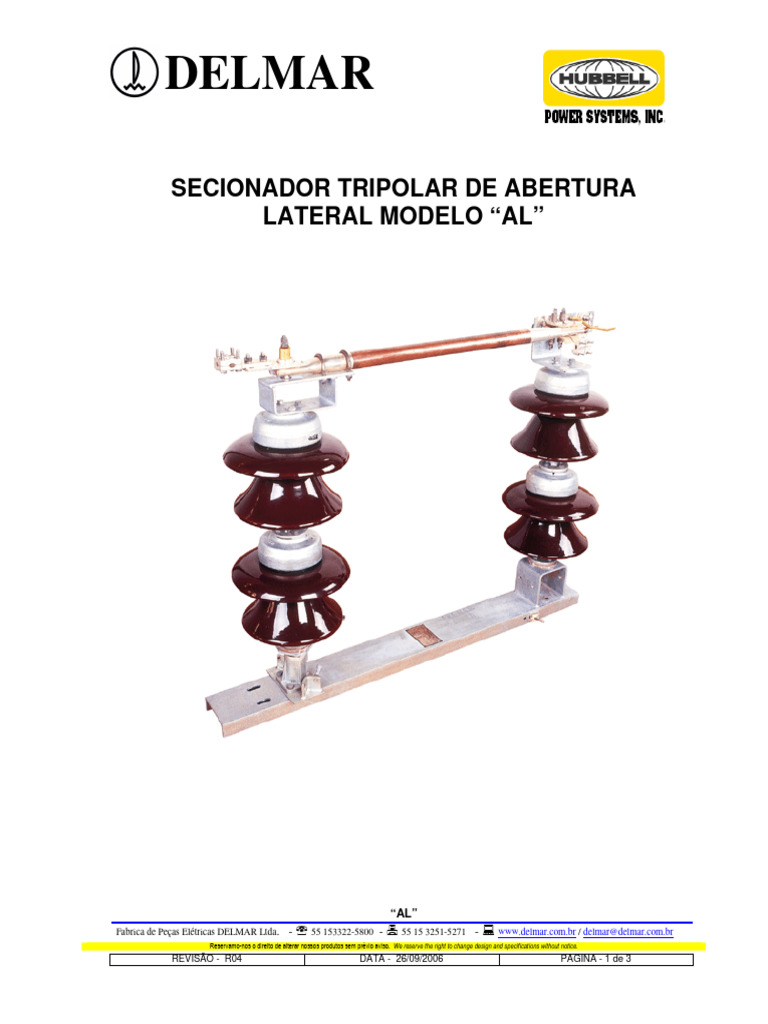

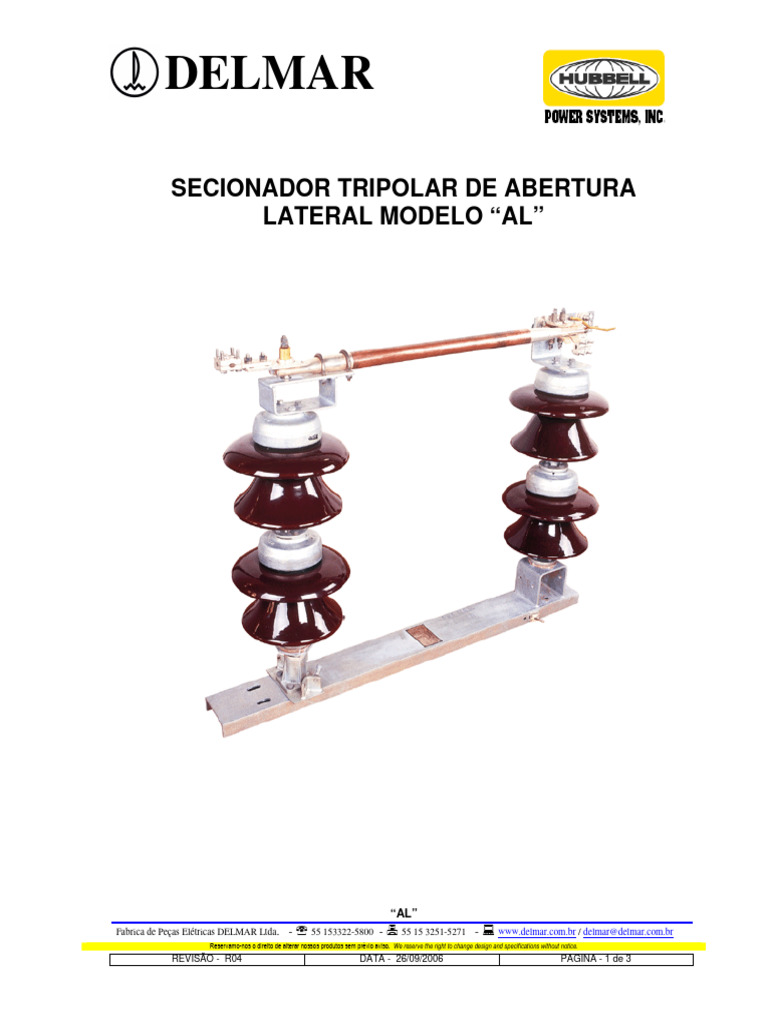

DELMAR

SECIONADOR TRIPOLAR DE ABERTURA

LATERAL MODELO “AL”

“AL”
Fabrica de Peças Elétricas DELMAR Ltda. - ℡ 55 153322-5800 -  55 15 3251-5271 -
www.delmar.com.br / delmar@delmar.com.br
Reservamo-nos o direito de alterar nossos produtos sem prévio aviso. We reserve the right to change design and specifications without notice.
REVISÃO - R04 DATA - 26/09/2006 PAGINA - 1 de 3
 DELMAR
SECIONADOR TRIPOLAR DE ABERTURA LATERAL MODELO “AL”
Secionadores tripolares para aplicação em subestações de geração, transmissão e distribuição,
utilizados para manobras.
Operação simultânea nas três fases com duas colunas de isoladores sendo um rotativo.
Concepção universal de alta versatilidade padronizada pelas normas ABNT, ANSI e IEC.
Opções de montagem: horizontal, vertical e invertida.
Fácil instalação e ajuste em obra.
Three phase operation with one rotating insulator stak.

ISOLADORES
Fornecidos nas opções: Pedestal, Station Post ou Multicorpo.

MECANISMO DE OPERAÇÃO
Comando manual por alavanca ou redutor.
Comando motorizado (várias tensões disponíveis)

OPCIONAIS
Contatos auxiliares, intertravamento elétrico, intertravamento mecânico e cadeado Kirk.

FORNECIMENTOS ESPECIAIS (OPCIONAIS)

Restritor de arco (Chifres) para transferência de barras conforme normas ABNT e IEC.
Retristor de arco (Chifres) para correntes induzidas na lâmina de terra conforme normas ABNT e
IEC.

ABERTURA LATERAL
AL
KV A ICC (ka/s)
15

25

38 ≤ 2000 ≤ 31,5

72,5

* Corrente suportável nominal de curta duração / Duração nominal do curto circuito.

QUALIDADE E EXPERIÊNCIA
 Certificado pelo sistema de qualidade ISO 9001-2000.
 Certificados de ensaios de tipo obtido nos mais prestigiados laboratórios.
 Experiência em projetos e fabricação de equipamentos elétricos de baixa e alta tensão

“AL”
Fabrica de Peças Elétricas DELMAR Ltda. - ℡ 55 153322-5800 -  55 15 3251-5271 -
www.delmar.com.br / delmar@delmar.com.br
Reservamo-nos o direito de alterar nossos produtos sem prévio aviso. We reserve the right to change design and specifications without notice.
REVISÃO - R04 DATA - 26/09/2006 PAGINA - 2 de 3
 DELMAR
SELECIONE AS CONFIGURAÇÕES DISPONIVEIS ABAIXO

AL

MECANISMO MOTORIZADO
M = Motor
MODELO
AL = Ab. Lateral MM = Motor (P/LT

TENSAO
15 = 15KV LAMINA TERRA
25 = 27KV S = Sem lamina de terra
34 = 38KV C = Com lamina de terra
69 = 72KV
NBI
2 = 110KV
CORRENTE 3 = 150KV
60 = 630A 4 = 200KV
80 = 800A 5 = 250KV
120 = 1250A 6 = 350KV
200 = 2000A

“AL”
