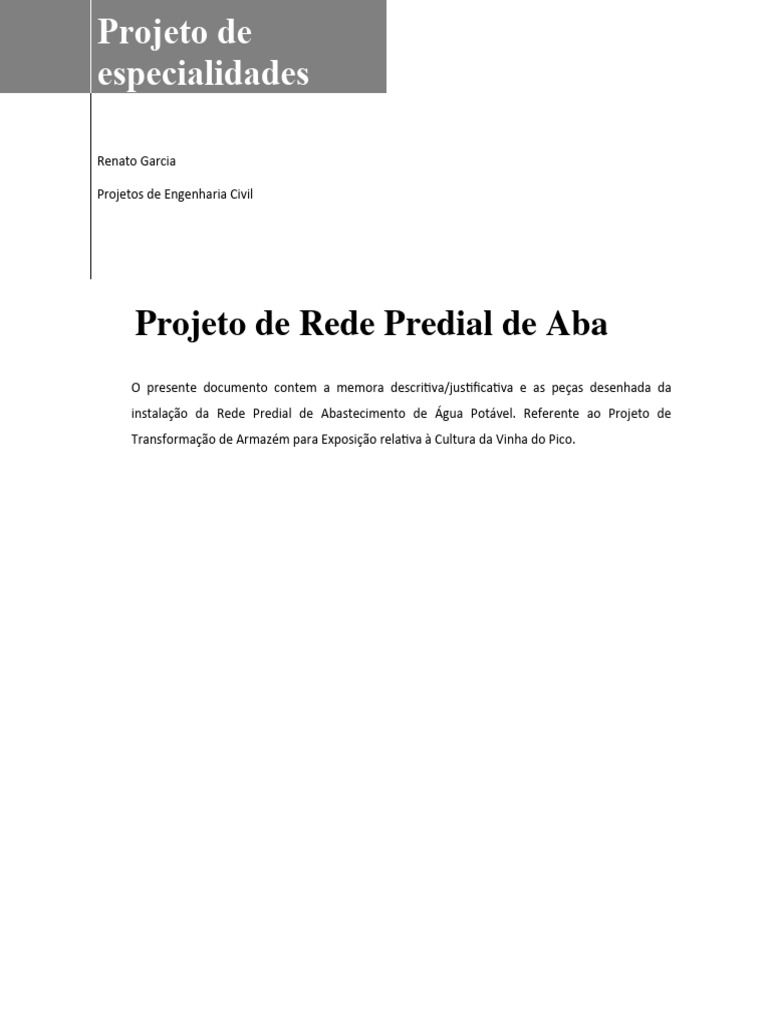

Projeto de

especialidades

Renato Garcia

Projetos de Engenharia Civil

Projeto de Rede Predial de Abastecimento

O presente documento contem a memora descritiva/justificativa e as peças desenhada da
instalação da Rede Predial de Abastecimento de Água Potável. Referente ao Projeto de
Transformação de Armazém para Exposição relativa à Cultura da Vinha do Pico.
ÍNDICE GERAL

I_MEMÓRIA DESCRITIVA E JUSTIFICATIVA.................................................3

II_PEÇAS DESENHADAS...........................................................................8
Projeto de especialidades Abastecimento de Água Potável

I_Memória Descritiva e Justificativa

Renato Garcia Pag. 3

ENGENHEIRO CIVIL

email: renatogarcia@ua.pt
tel:.912340754
Projeto de especialidades Abastecimento de Água Potável

ÍNDICE

1. INTRODUÇÃO...........................................................................5

2. MATERIAIS..............................................................................5

3. BASES E CRITÉRIOS DE DIMENSIONAMENTO...............................5

4. REDE.......................................................................................6

4.1 Caudais instantâneos................................................................6

4.2 Ramais de ligação/distribuição...................................................6

5. NORMAS E REGULAMENTOS.......................................................7

Renato Garcia Pag. 4

ENGENHEIRO CIVIL

email: renatogarcia@ua.pt
tel:.912340754
Projeto de especialidades Abastecimento de Água Potável

1. INTRODUÇÃO

A presente memória, tem por objectivo a descrição da instalação da Rede

Predial de Abastecimento de Água Potável, num dos volumes que compõem o
Núcleo Museológico do Lajido de Santa Luzia, em São Roque da ilha do Pico.
As soluções preconizadas têm em linha de conta, não só os regulamentos em
vigor aplicáveis (Regulamento Geral dos Sistemas Públicos e Prediais de água e
Drenagem de Águas Residuais – R.G.S.P.P.A.D.A.R) como também os
requisitos necessários a uma obra desta natureza.

2. MATERIAIS

O abastecimento de água ao edifício, far-se-á a partir da rede pública de

abastecimento de água existente.
Os tubos a colocar na rede de abastecimento de água serão de polipropileno
(PP).

3. BASES E CRITÉRIOS DE DIMENSIONAMENTO

A rede interior de água foi dimensionada de forma a garantir caudais e

pressões suficientes ao bom funcionamento de todos os dispositivos de
utilização, tendo em atenção as necessidades estimadas, estando estas
adequadas ao transporte dos caudais de dimensionamento dentro da faixa de
velocidades permitida pelo regulamento (v=1m/s). O caudal de calculo ou de
dimensionamento foi obtido pelo somatório dos caudais instantâneos mínimos
a garantir em cada um dos dispositivos de utilização e considerando O
coeficiente de simultaneidade igual a unidade, visto tratar-se de um espaço
aberto ao publico, e no qual é previsível a utilização simultânea dos aparelhos
instalados, como especificado no Regulamento Geral dos Sistemas Públicos e
Prediais de Água e de Drenagem de Águas Residuais – R.G.S.P.P.A.D.A.R.

Renato Garcia Pag. 5

ENGENHEIRO CIVIL

email: renatogarcia@ua.pt
tel:.912340754
Projeto de especialidades Abastecimento de Água Potável

Os diâmetros encontram-se indicados nas peças desenhadas.

4. REDE

4.1 Caudais instantâneos

O valor mínimo dos caudais instantâneos a assegurar aos dispositivos de

utilização:

CAUDAIS INSTANTÂNEOS DE ÁGUA FRIA

- Maquina Lava-loiça 0.15 l/s
- Pia Lava-Loiça 0.20 l/s

4.2 Ramais de ligação/distribuição

A instalação contém 2 dispositivos de instalação de água, assim discriminados:

DISPOSITIVOS DE INSTALAÇÃO/UTILIZAÇÃO

Dispositivos DN

- 1 Maquina Lava-Loiça Ø 20mm

- 1 Pia Lava-Loiça Ø 20mm

Na tabela seguinte expõe-se as características geométricas da tubagem

dimensionada no respectivo projecto de rede predial de abastecimento de água
potável.

CARACTERIZAÇÃO GEOMÉTRICAS DA TUBAGEM (FRIA/QUENTE)

DN Ø Exterior E espessura Ø Interior Classe

Ø 20 Ø 20 3.4 Ø 13.2 2MPa

Ø 32 Ø 32 5.4 Ø 21.2 2MPa

Renato Garcia Pag. 6

ENGENHEIRO CIVIL

email: renatogarcia@ua.pt
tel:.912340754
Projeto de especialidades Abastecimento de Água Potável

A tubagem colocada na via publica sujeitas a trafego de veículos tem que

garantir entre 50 a 60cm de profundidade, a tubagem deve assentar sobre
uma camada de areia com 5 a 10cm de espessura, sobre a tubagem deve
colocar-se material com granulometria regular e com diâmetro inferior a 1cm.

No interior do edifício, as tubagens localizadas no pavimento devem garantir

uma profundidade de 10 a 15cm de profundidade, nas alvenarias quando
embebidas devem garantir 3 a 5cm de profundidade relativamente ao plano da
parede, quando à vista de acordo com as especificações das peças
desenhadas.

Todas as derivações terão torneiras de seccionamento de modo a permitir

possíveis reparações sem necessidade de corte geral.
O traçado da rede encontra-se esquematizado nas peças desenhadas.

5. NORMAS E REGULAMENTOS

Na recepção dos materiais e na execução das obras, para além das indicações
constantes do presente projecto, deverão observar-se regulamentos, normas e
especificações existentes e aplicáveis, nomeadamente: Regulamento Geral dos
Sistemas Públicos e Prediais de água e Drenagem de Águas Residuais,
documentos de homologação dos materiais utilizados e as Normas Portuguesas
aplicáveis.

________________________________
(Renato Garcia, Eng.)

Renato Garcia Pag. 7

ENGENHEIRO CIVIL

email: renatogarcia@ua.pt
tel:.912340754
Projeto de especialidades Abastecimento de Água Potável

II_Peças Desenhadas
