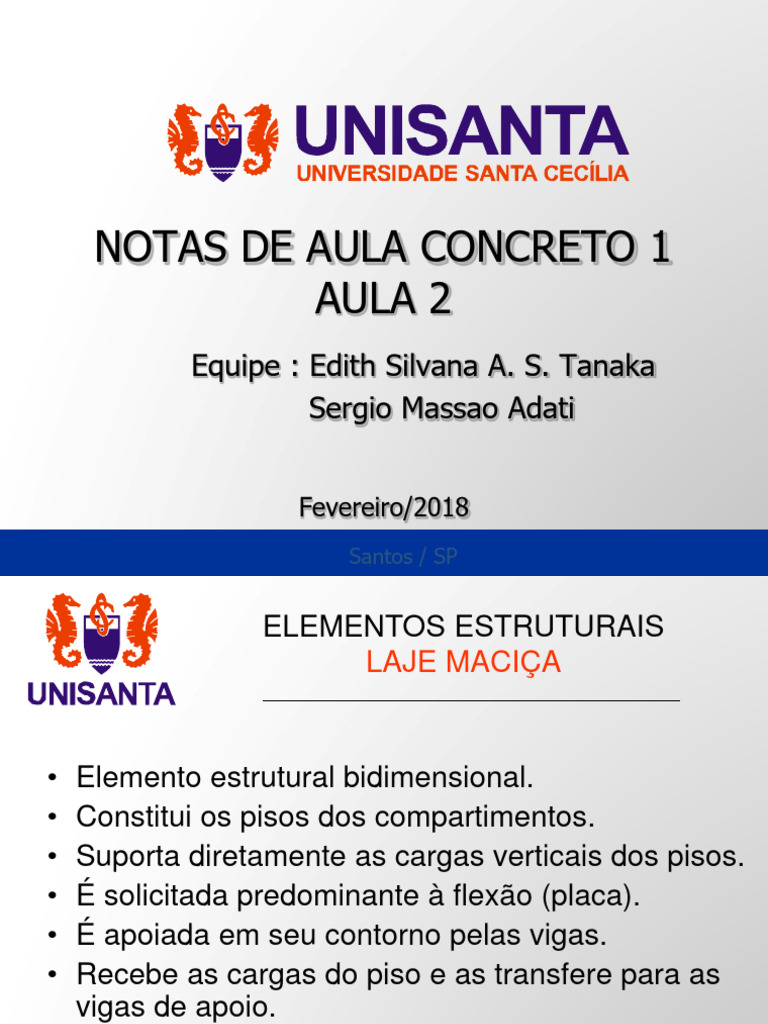

NOTAS DE AULA CONCRETO 1
AULA 2
Equipe : Edith Silvana A. S. Tanaka
Sergio Massao Adati
Fevereiro/2018
Santos / SP
ELEMENTOS ESTRUTURAIS
LAJE MACIÇA
• Elemento estrutural bidimensional.

• Constitui os pisos dos compartimentos.
• Suporta diretamente asCecília
Universidade Santa cargas verticais
– Santos / SP dos pisos.
• É solicitada predominante à flexão (placa).
• É apoiada em seu contorno pelas vigas.
• Recebe as cargas do piso e as transfere para as
vigas de apoio.
Universidade Santa Cecília – Santos / SP 2

VIGA
• Elemento de barra sujeita à flexão.
• Apoiada nos pilares.

Universidade Santa Cecília – Santos / SP
• Normalmente embutidas nas paredes.
• Transfere para os pilares o peso da alvenaria (apoiada

diretamente sobre ela) e as reações das lajes.

PILAR
• Elemento de barra sujeito predominantemente à

compressão.
• Recebe as vigas.
• Transfere as cargas das vigas para as fundações.

DIRETRIZES GERAIS PARA A
CONCEPÇÃO ESTRUTURAL
• Atender às condições estéticas definidas no projeto

arquitetônico.
• Transferência de carga deve ser a mais direta possível.

• Evitar apoios indiretos.
• Evitar vigas de transição.
• Uniformidade dos elementos estruturais
• Evitar vãos muito desiguais entre as vigas.

DIRETRIZES GERAIS PARA A
CONCEPÇÃO ESTRUTURAL
• Limitar as dimensões contínuas da estrutura em planta

(cerca de 30 m).
• Quando exceder cerca de 30 m, utilizar juntas estruturais

para minimizar os efeitos da variação de temperatura
ambiente e da retração do concreto.
• Verificar a estabilidade global da edificação.
• Respeitar os parâmetros preconizados pela NBR6118:2014

PRÉ-DIMENSIONAMENTO DOS
LAJES
 Limites mínimos para as espessuras de lajes
maciças de edifícios (NBR6118:2014)
• 7 cm para lajes de cobertura não em balanço;

• Universidade
8 cm para lajes de pisoSanta
não em –balanço;
Cecília Santos / SP
• 10 cm para lajes em balanço;

• 10 cm para lajes que suportem veículos de peso total
menor ou igual a 30 kN;
• 12 cm para lajes que suportem veículos de peso total
maior que 30 kN
• 16 cm para lajes lisas e 14 cm para lajes-cogumelo.
ELEMETROS ESTRUTURAIS
LAJES

LAJES

VIGAS
Estimativa da altura da viga:
• Varia entre 1/10 a 1/12 do vão

• Em balanço : 𝓁/5

EXEMPLO:
ARQUITETURA
505

EXEMPLO
LINHAS DE EIXOS DE PILARES E
VIGAS

ÁREAS DE INFLUÊNCIA DOS
PILARES
1 2 3 4

5
6
7 8
9 10 11

PILARES

PILARES
• A carga total (Ptot) prevista para o pilar é dada por:
Ptot = Atot.Pmed
• A área da seção transversal de concreto do pilar(Ac)

pode ser estimada por:
Ac = Ptot/adm
• A tensão admissível (adm) do concreto pode variar

entre 1 kN/cm2 a 1,5 kN/cm2.

PRÉ-DIMENSIONAMENTO DOS PILARES
DADOS
1 kN/cm² OBS.: Menor dimensão do pilar
12 kN/m² b = 14 cm (NBR 6118:2014)
b 20 cm
n 6
Área de influência
FIG. B (cm) H (cm) Ai (cm²) Ai (m²) hi calc (cm) hi adot (cm) PILAR
1 213,75 161,25 34467,188 3,447 12,4 20 P1 20x20
2 383,75 161,25 61879,688 6,188 22,3 25 P2 20x25
3 348,75 186,25 64954,688 6,495 23,4 25 P3 20x25
4 178,75 186,25 33292,188 3,329 12,0 20 P4 20x20
5 213,75 407,5 87103,125 8,710 31,4 35 P5 20x35
6 383,75 432,5 165971,88 16,597 59,7 64 P6 20x64
7 348,75 407,5 142115,63 14,212 51,2 55 P7 20x55
8 178,75 407,5 72840,625 7,284 26,2 30 P8 20x30
9 213,75 246,25 52635,938 5,264 18,9 20 P9 20x20
10 562,5 221,25 124453,13 12,445 44,8 50 P10 20x50
11 348,75 221,25 77160,938 7,716 27,8 30 P11 20x30

DEFINIÇÃO DA PRÉ-FORMA

DEFINIÇÃO DA PRÉ-FORMA
• O pé direito considerado no exemplo é igual a

2,80 m

Onde:
b é a largura da viga.
p é a espessura
acabada da parede.

Exemplos de estruturas

Formas e cimbramento de lajes maciças

Armação de lajes maciças
Detalhes dos espaçadores

para os cobrimentos das
armações de lajes maciças

Concretagem de laje

Lajes lisa e cogumelo

Laje lisa Capitel de laje cogumelo

Laje cogumelo


“Lajes nervuradas são as lajes moldadas no

local ou com nervuras pré-moldadas, cuja zona
de tração para momentos positivos esteja
localizada nas nervuras entre as quais pode ser
colocado material inerte”
(NBR 6118:2014, item 14.7.7)
Laje nervurada , moldada in loco,
com bloco de concreto celular

Lajes nervuradas , sem material de enchimento.

Lajes lisas (com cordoalhas engraxadas)

Detalhe da armadura para combater a punção.

Ancoragem ativa Ancoragem passiva

Ancoragem passiva
Ancoragem ativa

Detalhes construtivos


Distribuição das cordoalhas em planta

Universidade Santa Cecília – SantosDetalhe

/ SP da ancoragem passiva
Detalhe da ancoragem ativa


Laje treliçada com eps Laje treliçada com cerâmica
Pré-laje treliçada

Laje pré-fabricada do tipo treliçada com enchimento em blocos cerâmicos e de isopor

Vigota simples
vigota protendida

Laje alveolar
Laje PI ou TT


Bubbledeck


Stell deck

Laje híbrida madeira de engenharia e concreto

Vigas baldrames Viga invertida

Vigas de edifícios de múltiplos pavimentos

Pilares em edifícios de vários andares

Vigas em sobrado residencial
