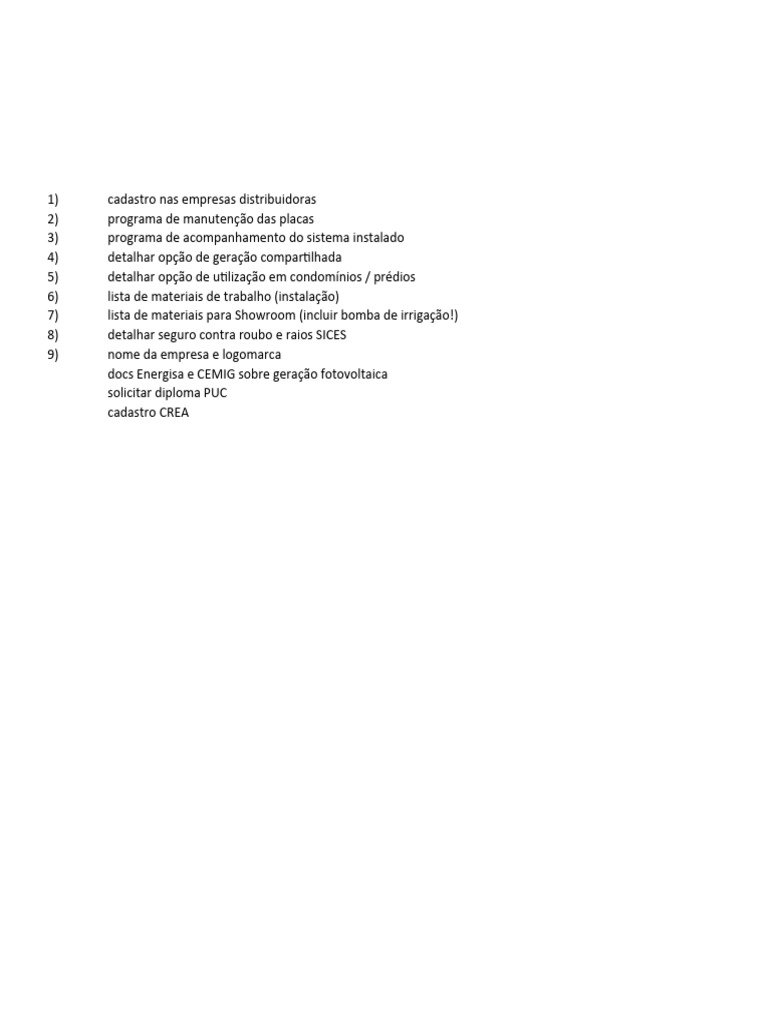

1) cadastro nas empresas distribuidoras

2) programa de manutenção das placas

3) programa de acompanhamento do sistema instalado
4) detalhar opção de geração compartilhada
5) detalhar opção de utilização em condomínios / prédios
6) lista de materiais de trabalho (instalação)
7) lista de materiais para Showroom (incluir bomba de irrigação!)
8) detalhar seguro contra roubo e raios SICES
9) nome da empresa e logomarca
docs Energisa e CEMIG sobre geração fotovoltaica
solicitar diploma PUC
cadastro CREA
 No contato com o cliente:
* Quanto o cliente acha que custa o sistema?
Projetos grandes, como apresentá-los:
Em projetos grandes, sempre apresentar opções
modulares para a instalação. Como o investimento
seria muito alto, isso pode desestimular o cliente.
Contratando parte do sistema, na instalação do
primeiro módulo ele já verá a vantagem do sistema.
Ex: 100% do sistema: R$ 1,500,000.00
50% do sistema: R$ 750,000.00
30% do sistema: R$ 450,000.00
etc...
Sistemas mais comuns
1.200 x 1.600 kWh/mês : MAIOR VENDA
conta de R$ 1mil por mês :
retorno médio em 60 meses
conta de R$ 10mil / mês :
Sistemas caros, em torno de R$ 600mil
Oferecer sistema modulado.
Até 250 kWh/mês : MENOR VENDA
são sistemas pequenos, com menor interesse dos
usuários devido ao investimento. Para estes casos,
montar uma proposta padrão para não tomar muito
tempo.
Demanda contratada
Consumo ativo fora de ponta : pode ser reduzido
Consumo ativo de ponta : sem redução
Consumo reativo fora de ponta : sem redução
Consumo reativo de ponta : sem redução
Nos casos de demanda contratada, apenas o
CONSUMO ATIVO FORA DE PONTA pode ser abatido
da geração. Os demais, até o momento,
permanecem com o mesmo tipo de cobrança. Sendo
assim, apenas o CONSUMO ATIVO FORA DE PONTA
deverá ser levado em consideração no momento do
cálculo.
A demanda contratada será considerada a potência
máxima para o sistema.
Horário de pico: 17hrs às 22 hrs.
HFP: horário fora de ponta
 Dados da placa Inversores
potência: 250 Wp Um sistema pode ser planejado para produzir até 120% da Potência nominal
energia gerada: radiação solar x 1,60 m² x 0,12¹ [kWh / m²] do inversor.
tensão: 37,8 V Possuem APP para monitoramento de consumo e geração via celular,
corrente: 8,71 A computador e tablet.
¹ Coef = 0,12 (0,8 x 0,15) 0,80 --> perda do sistema O inversor deve ser instalado em local de fácil acesso. O acesso ruim é um
0,15 --> eficiência do painel complicador para liberação pela concessionária.

O nº de placas é limitada pelas tensões máx. e mín. do inversor. Inversor com ou sem folga para ampliação
Para sistemas de até 5 kW, vale á pena deixar o inversor com folga para
Um sistema deve ser composto de, no mínimo, 05 painéis e no máximo 20% ampliação.
acima da capacidade do inversor. Para sistemas superiores a 5 kW, usar a capacidade máxima do inversor.

EX: Para o inversor abaixo, calcular o nº máx. e mín. de placas:

Pnom = 2000 W Pnom+20% = 2400 W Micro inversores 2ª Geração
Vmáx = 450V Vmín = 125V Nº placas / microinvers.: individual, 02 placas, 03 placas ou 04 placas.
Vantagem: são mais seguros que os inversores. A sua utilização dispensa o
mín: 125V / 37,8 V = 3,3 (teórico) uso de StringBox (caixa de proteção).
mínimo de 05 placas Desvantagem: a assistência técnica no microinversor é limitada, o que é sua
maior desvantagem.
máx: 450 V / 37,8 V = 11,9 (teórico) Pode ser utilizado em sistemas de até 20 placas. Acima dessa quantidade, o
custo ficaria muito alto e não compensaria.
8 placas - 2000 W 10 placas - 2500 W
9 placas - 2250 W 11 placas - 2750 W
Custo médio: R$ 1.000,00 / unidade

11 placas é o nº máximo de
placas para o inversor, mas é Energia
preciso verificar se vale à pena O consumo mínimo cobrado em conta é:
passar de 9 placas, porque a
máxima potência que o MONO : 30 kWh/mês BI : 50 kWh/mês TRI : 100 kWh/mês
inversor jogará no sistema será
2 kWp. Pela curva
característica, verificar se o
ganho (aumento lateral) será Influência da temperatura
maior que a perda (acima de Quanto maior for a temperatura, MENOR será a geração de enegia, porque a
2kw) tensão e a potência diminuem.
 Anotações de sala de aula: Tipos de sistemas
On Grid - conectado à rede
Série x paralelo - Tensões máxima e mínima do inversor: Off Grid - desconectado da rede
Híbrido - pode ser feito com inversor híbrido ou não.
Com o inversor, o sistema fica caro.
No dimensionamento, as ligações para OnGrid serão feitas em série, desde que
não seja ultrapassada a tensão máxima aceita pelo inversor. Quando ultrapassar, A opção sem o inversor funciona da seguinte forma: Serão feitos 02
conjuntos de placas em série poderão ser colocados em paralelo. sistemas em paralelo, um OFF Grid e outro ON Grid. Com uma queda de
energia da rede, o sistema OFF Grid fornecerá potência inferior à consumida
Ex: inversor PHB 4600SS c/ 20 placas normalmente. Ele será calculado para sustentar apenas os equipamentos
básicos (geladeira, lâmpadas, etc).
Dados do inversor: Vmáx: 580V Placas: 20 x 250 Wp = 5 kW
Vmín: 125 V 20 x 37V = 740 V
Imáx: 20A

A tensão para as 20 placas em série ultrapassaria a tensão máxima do inversor. ON OFF

Neste caso, faremos duas séries de 10 placas e colocá-las em paralelo: GRID GRID
série de 10: 10 x 37 V = 370 V 8,71 A
paralelo com as séries: tensão se mantém em 370 V
corrente se soma: 17,42 A

LEGISLAÇÃO
StringBox (caixa de proteção) - pág.25 Créditos: Expiram em 60 meses (5 anos).
StringBox é a caixa onde ficam os equip. para proteção do sistema. Aprovação do projeto: 30 dias
Atualmente, é vendida StringBox CC separada da StringBox CA. No Medidor: a troca do medidor é necessária apenas no local da geração.
curso, nos foi apresentada uma caixa com todas as proteções juntas.
A partir de 05 caixas, compensa fazer a montagem. Geração:
Valor de compra: R$ 800.00 * máxima potência = 5 MW
Custo para montá-la: R$ 500.00 * a geração pode ser utilizada apenas dentro da mesma
concessionária/distribuidora. Ex: se a geração for na área da Energisa MG,
não poderá ser utilizada na região das demais Energisas. (CONFIRMAR NOS
Características da StringBox: DOCS DA ENERGISA)
* permite conectar várias Strings;
* Proteções CC: fusível, DPS, Disjuntor Para venda de energia a outros, verificar Cosol - www.cosol.com.br
* Proteções CA: DPS, Disjuntor
O esquema elétrico de uma StringBox está na página 25 da apostila Normas e resoluções
 Resolução 687/2015 --> regulamenta instalações acima de 5MW

LEVANTAMENTO DA CURVA DE CARGA

O dimensionamento do sistema de geração em aplicações isoladas (SFIs) pode ser feito totalizando-se o consumo diário de cada equipamento para um dimensionamento simplifi

O levantamento da curva de carga é muito útil no desenvolvimento de projetos envolvendo minirredes isoladas e sistemas conectados à rede elétrica, onde se estabelece a fraçã
O levantamento pode ser separado em três períodos do dia, levar em consideração as cargas instaladas no local, agrupadas por período de funcionamento, atém da demanda re
Quanto à potência total, no caso mais conservador, deve-se considerar que todos os equipamentos poderão ser acionados ao mesmo tempo, em especial para sistemas individu
nsionamento simplificado (...). O levantamento preciso da curva de caga, identificando as possíveis sazonalidades mensais e anuais, pode implicar uma redução importante do custo do sistem

se estabelece a fração da carga a ser atendida pelo SFV.

atém da demanda reprimida.
ra sistemas individuais.
mensais e anuais, pode implicar uma redução importante do custo do sistema e reduzir o risco de falta de energia.
Informações a serem coletadas antes da elaboração do projeto:
Um orçamento poderá ser feito com informações básicas fornecidas pelo cliente. Com o valor em mãos, se ele dem
Informações a serem fornecidas pelo cliente:
1º contato:
Conta de energia (consumo médio mensal, MONO, BI ou TRI, endereço, tipo de local a ser instalado (casa
Obs.: para novas construções, deverá ser calculada a carga a ser instalada.

Fotografar o telhado onde serão instaladas as placas, observar o acesso ao local e as dificuldades que podem surgir
Visita p/
projeto: Identificar o tipo de telha para identificação do tipo de gancho a ser utilizado.
Usar o SketchUp para a apresentação do projeto.

Quando calcular o ganho do cliente, lembrar de descontar do consumo mensal o valor equivalente ao consumo mín
Mono: 30 kWh - Bi: 50 kWh - Tri: 100 kWh
Ver Exercício da página 35: instalação de 08 placas = 209 kWh/mês 250 kWh/mês - 30kWh/mês =
instalação de 09 placas = 233 kWh/mês 08 ou 09 placas atenderão a n

Concessioná Dar entrada dos documentos na concessionária antes de iniciar a instalação. Pode ser necessário fazer alguma alter
ria: Após concluída a instalação, solicitar a vistoria da concessionária. Esta vistoria deverá ser acompanhada pelo integr

Casos mais comuns de reprovação pela concessionária:

* padrão de entrada antigo
* quadro de distribuição
* acesso à instalação

1) ORIENTAÇÃO E INCLINAÇÃO DAS PLACAS

Orientação: a instalação deve estar voltada para a linha do equador
Inclinação: captação máxima durante o ano, deixar com a mesma inclinação da latitude.

Instalação no telhado já existente: neste caso, deve-se respeitar a inclinação do telhado já existente e a posição de
Atenção! Não devemos instalar placas com inclinação menor que 5º para não empoçar água ou acumular sujeira.

A consulta da irradiação solar e da latitude de cada região pode ser consultada no site:
EX: em Belo Horizonte, a latitude é -19,60º. Como a latitude é negativa, as placas seriam melhor aproveitadas se

2) ESTRUTURAS METÁLICAS
As estruturas metálicas são basicamente as mesmas, mudando apenas o tipo de gancho, que varia com o tipo de te
o Kit de estruturas é composto de:
trilhos de fixação das placas
ganchos (única peça que muda com o tipo da telha)
grampo intermediário (entre as placas)
grampo terminal (início e fim da Stream de placas)
emenda (???)
cordoalha de aterramento
peça para aterramento dos trilhos (nome???)
 valor em mãos, se ele demonstrar interesse, marcar uma visita para pegar mais informações sobre o telhado, o local onde será instalado,

de local a ser instalado (casa, prédio, empresa, etc), fotos do local onde será instalado o sistema

culdades que podem surgir na instalação devido ao local.

quivalente ao consumo mínimo :

50 kWh/mês - 30kWh/mês = 220 kWh/mês

8 ou 09 placas atenderão a necessidade do cliente

ecessário fazer alguma alteração.

r acompanhada pelo integrador para evitar que exijam algo desnecessário ou que criem impecílios por falta de conhecimento

o já existente e a posição dele, para evitar desgaste dos suportes.

água ou acumular sujeira.

am melhor aproveitadas se colocadas voltadas para o norte. O ângulo de inlcinação seria igual à 19,60 º.

, que varia com o tipo de telha.

nde será instalado, dificuldades de instalação, etc.
