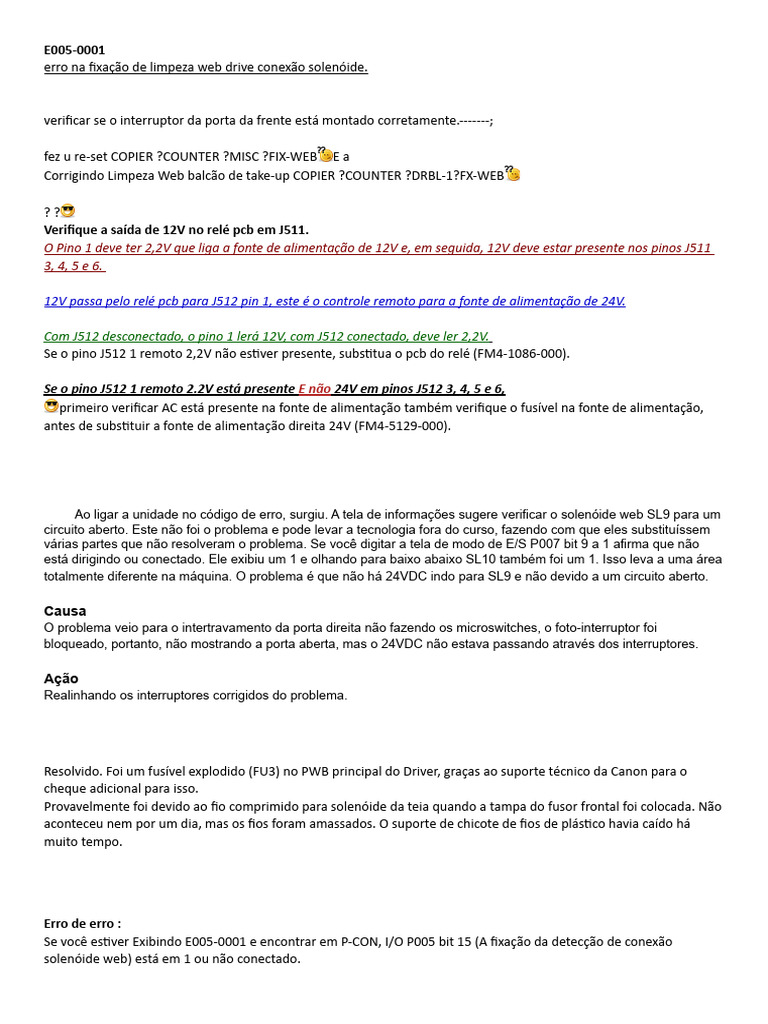

E005-0001

erro na fixação de limpeza web drive conexão solenóide.

verificar se o interruptor da porta da frente está montado corretamente.-------;

fez u re-set COPIER ?COUNTER ?MISC ?FIX-WEB E a


Corrigindo Limpeza Web balcão de take-up COPIER ?COUNTER ?DRBL-1?FX-WEB

??
Verifique a saída de 12V no relé pcb em J511.
O Pino 1 deve ter 2,2V que liga a fonte de alimentação de 12V e, em seguida, 12V deve estar presente nos pinos J511
3, 4, 5 e 6.

12V passa pelo relé pcb para J512 pin 1, este é o controle remoto para a fonte de alimentação de 24V.

Com J512 desconectado, o pino 1 lerá 12V, com J512 conectado, deve ler 2,2V.
Se o pino J512 1 remoto 2,2V não estiver presente, substitua o pcb do relé (FM4-1086-000).

Se o pino J512 1 remoto 2.2V está presente E não 24V em pinos J512 3, 4, 5 e 6,
primeiro verificar AC está presente na fonte de alimentação também verifique o fusível na fonte de alimentação,
antes de substituir a fonte de alimentação direita 24V (FM4-5129-000).

Ao ligar a unidade no código de erro, surgiu. A tela de informações sugere verificar o solenóide web SL9 para um
circuito aberto. Este não foi o problema e pode levar a tecnologia fora do curso, fazendo com que eles substituíssem
várias partes que não resolveram o problema. Se você digitar a tela de modo de E/S P007 bit 9 a 1 afirma que não
está dirigindo ou conectado. Ele exibiu um 1 e olhando para baixo abaixo SL10 também foi um 1. Isso leva a uma área
totalmente diferente na máquina. O problema é que não há 24VDC indo para SL9 e não devido a um circuito aberto.

Causa
O problema veio para o intertravamento da porta direita não fazendo os microswitches, o foto-interruptor foi
bloqueado, portanto, não mostrando a porta aberta, mas o 24VDC não estava passando através dos interruptores.

Ação
Realinhando os interruptores corrigidos do problema.

Resolvido. Foi um fusível explodido (FU3) no PWB principal do Driver, graças ao suporte técnico da Canon para o
cheque adicional para isso.
Provavelmente foi devido ao fio comprimido para solenóide da teia quando a tampa do fusor frontal foi colocada. Não
aconteceu nem por um dia, mas os fios foram amassados. O suporte de chicote de fios de plástico havia caído há
muito tempo.

Erro de erro :
Se você estiver Exibindo E005-0001 e encontrar em P-CON, I/O P005 bit 15 (A fixação da detecção de conexão
solenóide web) está em 1 ou não conectado.
- Solução alternativa :
Verifique o pino J-101 1 para 24VDC. Se apenas 1VDC é medido, verifique a fonte de alimentação para 24VDC e
substitua se necessário

Quando você substituir a web de fixação, certifique-se de redefinir as seguintes leituras de contadores para '0':
- COPIER-COUNTER-MISC-FIX-WEB
- COPIER-COUNTER-DRBL-1-FX-WEB
J101 está no DC CONTROLADOR

Resolução de problemas do E005 -0001 O código de erro direciona você para a conexão Solenoid do
Web Drive da Limpeza de Fixação; a limpeza de fixação solenóide SL9 não é detectada quando a
energia é ligada.

1. Verifique a conexão do conector.


2. Substitua o Solenóide de Unidade de Unidade Web de Limpeza de Fixação (SL9). FK2-0839-000

Além disso, para a solução de problemas do manual de serviço, o modo de serviço IO pode ser
usado.
Marque P007 bit 9 - SL9 0' Conectado. 1' Não ligado
O próximo passo é verificar se há 24v sendo fornecido ao PCB do motorista principal.
No principal driver PCB J101 pino 1 e 5 fornecem 24v ao PWB do motorista principal.
Esta 24v vem do relay PCB J515 pino 1 e 5.
Nota- Pin 1 J515 é marcado 24VB SW2, esta é a 24v que será cortada quando a porta da frente
estiver aberta.

Um interruptor da porta da frente danificado pode causar uma perda de 24v e deve ser substituído
se encontrado com defeito. SW2 - WC4-5125-000.

Se o IO mostrar que o SL9 não está conectado, o próximo passo deve verificar 24v para SL9.
Lembre-se de que 24v serão cortadas para o solenóide quando a porta da frente estiver aberta.
Verifique se há 24v no PCB do driver principal J105 pinos 5 e 6 vai para o conector de gaveta do
fusor J3200 e depois para SL9. No 24v estava presente.

EXEMPLO DE ENVIADO:
Após a solução de problemas, foi determinado que a fonte de alimentação 24V, FM4-5129-000, não
estava fornecendo 24V para o relé PCB.

???

Um código de erro E005-0001 é exibido no painel de controle durante o processo de inicialização. O


código de erro foi exibido após a substituição do relé pcb. O código é definido como "a conexão da
Limpeza de Fixação Web Drive Solenoid (SL9) não é detectada quando a energia está ligada".

A conexão para solenóide SL9 estava sentada no motorista principal e no solenóide. Além disso, o
arnês do solenóide para o motorista principal foi verificado quanto à continuidade.

Se um código de erro E005-0001 for exibido no painel de controle, verifique as conexões no PCB do
relé. Este código será gerado se o conector J522 não estiver conectado à placa. Embora J522 não
vá para o solenóide, o Porque o conector na placa é preto e a localização do conector é fácil de
perder ao instalar o relé PCB, Abaixo está uma imagem com uma seta apontando para o conector
J522.

Mais notas---------------e005-0001

Ao ligar a unidade no código de erro, apareceria. A tela de informações sugere verificar o solenóide SL 9 da
web para um circuito aberto.
Este não era o problema e pode levar a tecnologia fora do curso, fazendo com que eles substituíssem
várias partes que não resolveram o problema.

Se você digitar a tela de modo de E/S P007 bit 9 a 1 afirma que não está dirigindo ou conectado. Ele
exibiu um 1 e olhando para baixo abaixo SL 10 também foi um 1.
Isso leva a uma área totalmente diferente na máquina.
O problema é que não há 24VDC indo para SL9 e não devido a um circuito aberto.

O problema desceu para o bloqueio da porta direita (SW6 FL3-1271-000) não fazendo os microswitches, o
foto-interruptor foi bloqueado, portanto, não mostrando a porta aberta, mas 24VDC não estava passando
através dos interruptores.
Re-alinhamento do problema corrigido dos interruptores.

) ) Empo.

??

Verificar o conector J108 e J140 no PWB do motorista principal.


) ) Empo.
Neste caso, verificou-se que o Conector J108 estava conectado ao J140. Reconecte J108 à posição
correta, para resolver esse problema.

??

EXAMPLE
Descobriu-se que J108 no driver principal PCB estava desconectado.
J108 no driver principal PCB é para 12 volts DC e o sinal de 12 Volt Loopback trabalhando em conjunto
com J522 de PCB - o PCB Relé.

A reconexão do J108 no PCB do condutor principal resolveu o problema de serviço do código de


ocorrência do E005-0001. Além disso, certifique-se de verificar a conexão de J522 no relé PCB
..finalmente o problema resolvido... naquela mashine IR 8095 a porta direita swich é Fill in toner_dust, então o swich
não trabalha conforme seu ditado.... então eu removido o swich da frente ...... Isso é chamado de Porta direita
swich.... Então eu limpo em Circuito de álcool mais limpo... E então asembled perfeitamente... Então nós swich sobre
o erro foi... E00005 0001...... muito obrigado senhor..... é útil para todos os técnicos.

encontrei o problema do quadro principal J105 que a web solenóide se conectou no pin no. 5 há um resistor fusível
1.5A que já está aberto, eu o substituo por 1A, agora este Imagerunner advance 8505 trabalhando. Eu tentarb para
carregar a imagem do quadro eu não não sei por que ele sempre falhou
