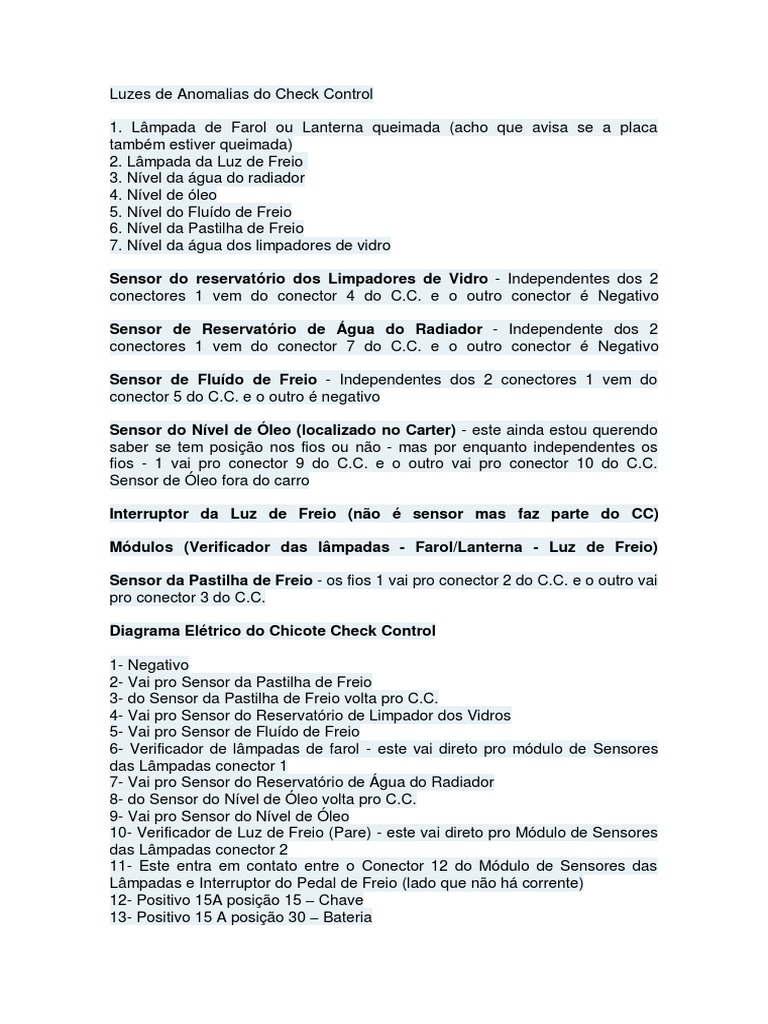

Sensor da Pastilha de Freio - os fios 1 vai pro conector 2 do C.C. e o outro vai
pro conector 3 do C.C.
1- Negativo
2- Vai pro Sensor da Pastilha de Freio
3- do Sensor da Pastilha de Freio volta pro C.C.
4- Vai pro Sensor do Reservatório de Limpador dos Vidros
5- Vai pro Sensor de Fluído de Freio
6- Verificador de lâmpadas de farol - este vai direto pro módulo de Sensores
das Lâmpadas conector 1
7- Vai pro Sensor do Reservatório de Água do Radiador
8- do Sensor do Nível de Óleo volta pro C.C.
9- Vai pro Sensor do Nível de Óleo
10- Verificador de Luz de Freio (Pare) - este vai direto pro Módulo de Sensores
das Lâmpadas conector 2
11- Este entra em contato entre o Conector 12 do Módulo de Sensores das
Lâmpadas e Interruptor do Pedal de Freio (lado que não há corrente)
12- Positivo 15A posição 15 – Chave
13- Positivo 15 A posição 30 – Bateria
14- Este vai pro Interruptor do Pedal de Freio entre o Fusível e o conector.
Para quem não sabe é aqueles números que aparece num botão, num relê,
num diagrama elétrico e coisa e tal. Se eu me lembrar ou alguém lembrar de
algum eu atualizarei esta listinha aqui para ajudar nós todos.
========================================
CHICOTE SENSOR DAS LÂMPADAS
DIAGRAMA DO CHICOTE
========================================
1. Sua luz do C.C. fica acesa mesmo quando pisa no pedal de freio? Se sim,
continue aos testes abaixo. Se não seu C.C. está funcionando de boa mas
faremos uns testes para verificar se ele está fazendo o papel dele de
funcionamento correto.
2. Já olhou se as suas luzes acendem quando pisa no freio? Não minhas luzes
não acendem - Verifique o interruptor de freio que fica conectado no pedal de
freio. Sim minhas luzes acendem mas meu C.C. continua aceso - fica tranquilo
e continue com os testes e mais abaixo a solução.
3. Tem alguma lâmpada queimada? Sim tenho uma Lâmpada de Freio
queimada - troque ela e refaça os testes para verificar se o C.C. apaga.
Não todas as 2 Lâmpadas estão acendendo.
Gire na chave espere as luzes apagarem e claro pise no pedal de freio para
que o aviso de luz de freio queimada se apague. Agora abra o porta mala e
desconecte o conector da lanterna pode ser do direito ou do lado esquerdo, de
qualquer forma terá que fazer nos 2 lados.
Ao desconectar o conector da lanterna volte para o carro e pise no freio, se o
C.C. acender (ótimo seu C.C. está funcionando 50% por enquanto), desligue a
chave do carro, volte para o porta malas e reconecte o conector da lanterna,
volte para o carro e gire na chave e refaça todo o processo só que agora com o
outro conector da lanterna oposta, se acender o C.C. pronto seu C.C. está
funcionando 100% corretamente)
obs:. Se você reconectar o chicote na lanterna e tentar pisar no freio mesmo
com o C.C. avisando anomalia de lâmpada de freio queimada ela não irá
apagar.
Caso todo este processo o seu C.C. não acusar lâmpadas queimadas de luz de
Freio, ou tem gato no meio do carro ou o módulo ou o C.C. podem estar com
problemas.
============================================================
====
Bom antes de tudo, tenha muita calma, anote tudo, tire foto marque os fios,
desenhe o chicote, tenha multímetro, solda, estanho e um termo retrátil, ou fita
isolante, fio e muito fio. Pode ser de 0,75mm mesmo só para testes.
OBS: a energia mandada para a Lâmpada de freio passa pelo módulo das
luzes do C.C., caso esteja tudo corretamente conectado, pode haver a
possibilidade de estar queimado o módulo.
Qualquer dúvida pegue o fio que sai do interruptor de freio conecte no pino 12
do módulo e veja se sai corrente tanto no conector 9 e 16 do módulo. Se
começar a ficar tenso e precisar do carro, refaça as imendas do chicote original
tudo de volta e pronto, seu carro está de novo como era. O importante é ver se
as luzes de freio acendem se acenderem ótimo, vai e faça o teste de queima
de luz de freio, desconectando o conector de cada lanterna e testando o C.C.
para ver se acendem avisando queima de lâmpada. Se ele avisar em ambas as
Lanternas. Ótimo, pode começar a puxar fio todo certinho por dentro da
canaleta do carro, soldando os fios e isolando muito bem (recomendo termo
retrátil) e também fios de 0,75mm no máximo para não ficar muito grosso os
chicotes. Passe os fios tudo direitinho e vai fazendo 1 fio de cada vez para não
dar erro e começar a dar problemas no carro. Marque, desenhe tire foto dos
esquemas da "gambiarra provisória" para fazer depois tudo certinho.
========================================
REPARO
Sensor fora do reservatório bom primeiro veja se a bóia de mexe. Vire o sensor
de cabeça para baixo, e depois coloque na posição normal. Depois conecte o
sensor no chicote (funcionando), deixe o sensor na posição de cabeça para
baixo (simulando que o reservatório está cheio) e ligue a chave e veja se a luz
do C.C. apaga se o C.C. não apagar a luz, então bora arrumar da forma
higiênica no sensor. Posição baixo nível de água posição nível máximo de
água
pegue a bóia e faça o movimento de subir e descer, bem devagar e até chegar
no máximo até onde ela chega. Caso você esteja ouvindo barulho de algo
raspando (sujeira - terra, ferrugem, e outras coisas), e ela estiver meio durinha
para mexer (Sujeira - das brabas)
Solução, WD40, desengordurante, água quente e por favor lave com cuidado, e
com muita calma, que para quebrar ele, eu acredito que só precisa espirrar. E
depois refaça o teste, caso o problema persistir, continue a limpar mais um
pouco e depois se continuar, infelizmente será um sensor novo.
========================================
SENSOR NÍVEL DE ÓLEO
REPARO:
Aproveitando se for dar preferência em serviço bem feito, eis aqui uma dica
que até recomendo.
As capinhas que protegem o fio, na parte interna do sensor (dentro do carter),
está ressecado e quebradiço como na foto abaixo. E isso pode dar problemas
de acabar soltando dentro do carter e ficar circulando junto com o óleo. Eu
recomendo remover e aplicar Termo Retrátil. Abaixo Eu colocando uma
mangueira de Termo Retrátil no fio e depois refazendo a solda.
Termo retrátil aplicado nos fios, protegendo melhor os fios. Nesta posição
simula que o nível de óleo está cheio FIOS do Chicote do C.C. para o Sensor
de Óleo - Vai pro Sensor do Nível de Óleo 9- Vai pro Sensor do Nível de Óleo
Bom para fazer os testes. Primeiro seu C.C. tem que estar funcionando. Está
Acendendo a Luz do Sensor? SIM - ótimo então vamos para a próxima
pergunta NÃO - então verifique se a lâmpada está queimada (caso esteja sem
lâmpada ou queimada, pegue a lâmpada de outro sensor só para fazer o teste).
A Luz apaga mesmo sem o sensor conectado? SIM - Então tem JUMPER entre
o C.C. e o chicote, terá que isolar o chicote e fazer o teste diretamente no
chicote do C.C. deixando os fios 8 e 9 em abertos para a luz continuar acesa,
caso ela apague (problema dentro do C.C.) NÃO - BELEZA, bora aos testes
com o sensor.
TESTANDO o SENSOR DE ÓLEO
Conecte os fios do sensor. 1 fio pro conector 8 do C.C. outro fio pro conector 9
do C.C. coloque o sensor de cabeça para baixo nesta posição aqui, tente
deixar mais em pé possível.
Assim fará a simulação de ele estar cheio de óleo no carter
Ligue a chave sem dar partida (espere o C.C. checar as luzes até apagar as
luzes - INCLUSIVE a do Óleo) se ela não apagar, desligue a chave de uma
sacudida no sensor (talvez ele acabe travando a bóia), e repita o teste... Se
Continuar a luz acesa mesmo com o sensor de cabeça para baixo, verifique
novamente os conectores do C.C. e refaça o teste.
Caso não de certo (é provável que o sensor possa estar com problemas mais
sérios)
Caso a luz apague com o Sensor de Cabeça para baixo, parabéns seu sensor
está funcionando, faça mais um teste, vire ele na posição que a bóia fique para
baixo, simulando carter sem óleo, desligue a chave e religue, a luz do Nível de
óleo terá que ficar piscando, se acontecer isso Ótimo seu sensor já pode ser
montado no carro.
========================================
RESERVADO REPARO SENSOR RESERVATÓRIO FLUÍDO DE FREIO
========================================
========================================
Removendo o conector do C.C.
Não tem sensor? Tem o sensor mas não funciona? Por enquanto não quer se estressar com a
luz acesa direta? JUMPEANDO SOMENTE SENSORES
RADIADOR/LIMPADOR/fluído/ÓLEO/PASTILHA NOTA: caso mesmo após jumpear e continuar
com a lâmpada acesa. Talvez possa ser fio errado, chicote isolado, etc...
Neste caso, terá que remover o C.C. achar o fio de acordo com o Diagrama do Chicote
detalhado acima e fazer emenda do óleo e da pastilha o fio tem retorno para o C.C., já os
sensores de fluído, limpador, radiador já tem que estar encostado na lataria do carro.
Somente verifica o chicote se está OK e se a luz de anomalia está funcionando OK. E também
para provisoriamente apagar a luz de anomalia que você não aguenta mais ficar vendo
enquanto dirige. Foto mostrando o chicote do Sensor do Reservatório dos Limpadores
pegue um pequeno fio e desencape ambos os lados. E emende um fio no outro
Gire na chave e espere o C.C. verificar as luzes. No meu caso do exemplo o reservatório dos
limpadores ficará com a luz apagada por estar jumpeado
Com o C.C. funcionando, remova o jumper do chicote e deixe o chicote desconectado, e espere
o C.C. acusar (Dependendo do Sensor - é normal demorar para ele acusar).
No meu ele demorou cerca de 20 a 30 segundos para acender
[img]http://img855.imageshack.us/img855/325/dsc03247h.th.jpg][/img]
Sensores que tem como fazer este teste. Ao lado de cada sensor o tempo de resposta que ele
demora para informar a anomalia (feito no meu carro, com motor desligado , apenas com a
chave girada e adicionando uns segundos a mais)
Reservatório de Água do Radiador - 15 a 25 segundos Nível de Óleo - 2 minutos e 30 segundos
a 3 minutos (é bom esperar, sem desanimo), este vai acender piscando Nível do Fluído de Freio
- 5 a 15 segundos Nível da Pastilha de Freio - 2 a 5 segundos Nível do Reservatório dos
Limpadores de Vidro - 15 a 45 segundos. Exemplo prático: as fotos a seguir mostra o chicote
quase finalizado (esperando um conector e claro o sensor que é da pastilha de freio) primeira
foto mostra os fios azul e marrom que saem do C.C. e passam para dentro do motor (eu que
puxei esses fios (meu C.C. estava com eles cortados) independente da cor dos fios. Os meus
ficaram conector 2 do C.C. fio azul e conector do C.C. fio marrom a idéia de imendar o azul no
marrom é para jumpear a anomalia da falta do sensor para enganar o C.C. como se o Sensor
estivesse fncionando perfeitamente e tudo estivesse nas ordens (isso não estraga e nem
queima o C.C. - se fizer tudo corretamente)
Fios Jumpeados com fita isolante mesmo (provisório, nem solda eu fiz)
se o jumpeamento ficar bom ao girar a chave o C.C. ficará assim, com a luz apagada (no caso
aqui é o da Pastilha de Freio) Agora para saber se o chicote não está isolado no meio do
caminho ou é um chicote falso, deixe a chave girada com o C.C. funcionando e faça isso. Afaste
os 2 fios jumpeados e espere um pouquinho até o C.C. acender a luz de anomalia.
E veja se acendeu a luz de anomalia. Se todo este procedimento deu certinho com os testes do
C.C. agora é analisar os sensores e seus problemas.
