AMPLIFICADORES
ESPECIAIS

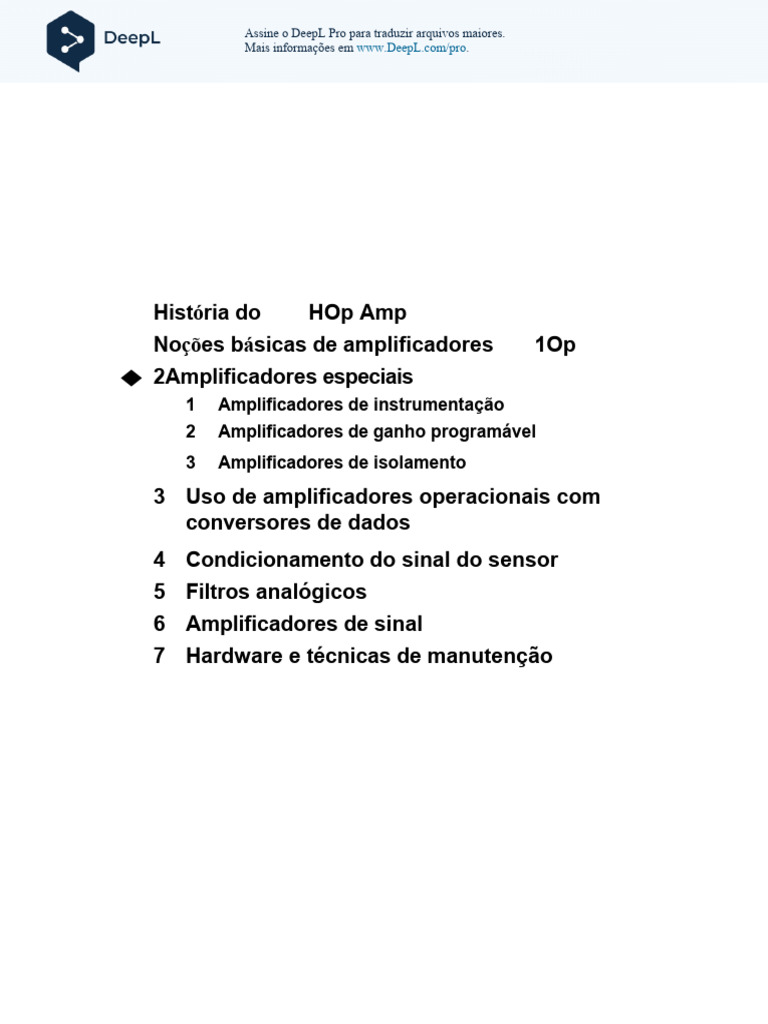

História do HOp Amp

Noções básicas de amplificadores 1Op
◆ 2Amplificadores especiais
1 Amplificadores de instrumentação
2 Amplificadores de ganho programável
3 Amplificadores de isolamento
3 Uso de amplificadores operacionais com
conversores de dados
4 Condicionamento do sinal do sensor
5 Filtros analógicos
6 Amplificadores de sinal
7 Hardware e técnicas de manutenção
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
AMPLIFICADORES
ESPECIAIS AMPLIFICADORES DE
INSTRUMENTAÇÃO
CAPÍTULO 2: AMPLIFICADORES ESPECIAIS
Walt Kester, Walt Jung, James Bryant
Este capítulo do livro aborda vários tipos populares de amplificadores especiais ou
amplificadores que se baseiam de alguma forma em técnicas de amplificadores
operacionais. No entanto, em um sentido geral de aplicações, eles geralmente não são
usados tão universalmente quanto os amplificadores operacionais. Exemplos de
amplificadores especiais incluem amplificadores de instrumentação de várias
configurações, amplificadores de ganho programável (PGAs), amplificadores de
isolamento e amplificadores de diferença.
Outros tipos de amplificadores, por exemplo, amplificadores de áudio e vídeo, drivers de

cabo, amplificadores de ganho variável (VGAs) de alta velocidade e vários amplificadores
relacionados a comunicações também podem ser vistos como amplificadores especiais.
Entretanto, essas aplicações são abordadas de forma mais adequada no Capítulo 6, nas
várias seções de amplificação de sinal.
SEÇÃO 2-1: AMPLIFICADORES DE

INSTRUMENTAÇÃO
Walt Kester, Walt Jung
Provavelmente, o mais popular entre todos os amplificadores especializados é o
amplificador de instrumentação (doravante chamado simplesmente de amplificador
interno). O amplificador de entrada é amplamente usado em muitas aplicações
industriais e de medição em que a precisão de CC e a exatidão de ganho devem ser
mantidas em um ambiente ruidoso e em que grandes sinais de modo comum (geralmente
na frequência da linha de alimentação CA) estão presentes.
Diferenças de funcionalidade entre amplificadores operacionais e

amplificadores internos
Um amplificador operacional é diferente de um amplificador operacional em vários

aspectos muito importantes. Como já discutido, um amplificador operacional é um bloco
de ganho de uso geral, configurável pelo usuário de inúmeras maneiras, usando
componentes de realimentação externa de R, C e (às vezes) L. A configuração final e a
função do circuito usando um amplificador operacional são realmente o que você fizer
dele.
Em contraste com isso, um amplificador operacional é um dispositivo mais restrito em

termos de funcionamento e também da(s) faixa(s) permitida(s) de ganho operacional. E,
em muitos aspectos, ele é mais adequado à sua tarefa do que um amplificador
operacional, embora, ironicamente, um amplificador operacional possa, na verdade, ser
composto de vários amplificadores operacionais dentro dele! As pessoas também
costumam confundir os amplificadores internos quanto à sua função, chamando-os de
2.1
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
"amplificadores operacionais". Mas o inverso raramente (ou nunca) é verdadeiro. Deve-
se entender que um amplificador operacional não é apenas um tipo especial de
amplificador operacional; a função dos dois dispositivos é, na verdade,
fundamentalmente diferente.
Talvez uma boa maneira de diferenciar os dois dispositivos seja lembrar que um
amplificador operacional pode ser programado para fazer quase tudo, em virtude de sua
flexibilidade de feedback. Em contraste com isso, um amplificador operacional não pode
ser programado para fazer qualquer coisa. Ele só pode ser programado para ganho e,
nesse caso, em uma faixa específica. Um amplificador operacional é configurado por
meio de vários componentes externos, enquanto um amplificador operacional é
configurado por um resistor ou por taps selecionáveis por pino para seu ganho de
trabalho.
2.2
AMPLIFICADORES
INSTRUMENTAÇÃO
Definições em amplificadores
Um amperímetro é um bloco de ganho de precisão de loop fechado. Ele tem um par de

terminais de entrada diferencial e uma saída de terminação única que funciona em
relação a um terminal de referência ou comum, conforme mostrado na Figura 2-1 abaixo.
As impedâncias de entrada são balanceadas e de alto valor, normalmente ≥109Ω.
Novamente, ao contrário de um amplificador operacional, um amplificador operacional
usa uma realimentação interna
GTambém diferente de um amplificador operacional é o fato de que a rede de resistência
interna e RG são isolados dos terminais de entrada de sinal. O ganho do amplificador
interno também pode ser predefinido por meio de um RG interno por seleção de pino
(novamente isolado das entradas de sinal). Os ganhos típicos do amplificador interno
variam de 1 a 1.000.
RS/2 ΔRS
RG
+
TENSÃO
DE MODO
COMUM
~ VSIG +
_ 2
VCM
GANHO
NO
+ AMPLIFI
VSIG _ VOUT
~ 2
CADOR VREF
~ _
=G
~
RS/2
VCM
ERRO DE MODO COMUM (RTI) =
CMRR
Figura 2-1: O amplificador de instrumentação genérico (in-amp)

O amplificador operacional desenvolve uma tensão de saída que é referenciada a um
pino normalmente designado como REFERÊNCIA, ou VREF . Em muitas aplicações,
esse pino é conectado ao terra do circuito, mas pode ser conectado a outras tensões,
desde que estejam dentro de uma faixa de conformidade nominal. Esse recurso é
especialmente útil em aplicações de alimentação única, em que a tensão de saída é
geralmente referenciada ao meio da alimentação (ou seja, +2,5 V no caso de uma
alimentação de +5 V).
Para ser eficaz, um amplificador operacional precisa ser capaz de amplificar sinais de
nível microvolt e, ao mesmo tempo, rejeitar volts de sinal de modo comum (CM) em
suas entradas. Isso exige que os amplificadores internos tenham uma rejeição de modo
comum (CMR) muito alta. Os valores típicos da CMR do amplificador interno são de
70 a mais de 100 dB, sendo que a CMR geralmente melhora com ganhos mais altos.
É importante observar que uma especificação CMR para entradas CC por si só não é
suficiente na maioria das aplicações práticas. Em aplicações industriais, a causa mais
comum de interferência externa é o ruído relacionado à alimentação CA de 50/60 Hz
2.3
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
(incluindo harmônicos). Em medições diferenciais, esse tipo de interferência tende a ser
induzido igualmente em ambas as entradas do amplificador, de modo que a interferência
aparece como um sinal de entrada CM. Portanto, especificar o CMR em relação à
frequência é tão importante quanto especificar seu valor CC. Observe que o desequilíbrio
nas duas impedâncias de fonte pode degradar a CMR de alguns amplificadores. A
Analog Devices especifica totalmente a CMR do amplificador interno a 50/60 Hz, com
um desequilíbrio de impedância da fonte de 1�Ω.
2.4
AMPLIFICADORES
INSTRUMENTAÇÃO
Subtrator ou amplificadores de diferença
Um subtrator simples ou amplificador de diferença pode ser construído com quatro

resistores e um amplificador operacional, conforme mostrado na Figura 2-2 abaixo.
Deve-se observar que esse não é um amplificador de entrada verdadeiro (com base nos
critérios discutidos anteriormente), mas é usado com frequência em aplicações em que é
necessária uma conversão simples de diferencial para single-ended. Devido à sua
popularidade, esse circuito será examinado mais detalhadamente, a fim de compreender
suas limitações fundamentais antes de discutir as arquiteturas de amplificadores internos
verdadeiros.
R1 R2
V1
VOUT
R2
1+
CMR = 20 log10 R1
+
Kr
R1' R2' REF
V2 Em que Kr = Descompasso
fracionário total de R1/ R2 TO
R2 R1'/R2'
V= ( V - V )
SAÍDA 21 R1
R2'
CRÍTICO PARA ALTA CMR
R2 R1'
=
R1
EXTREMAMENTE SENSÍVEL AO DESEQUILÍBRIO DA
IMPEDÂNCIA DA FONTE 0,1% TOTAL DE DIVERSÕES ≈
66dB CMR PARA R1 = R2
Figura 2-2: Subtrator de amplificador operacional ou amplificador

de diferença
Há vários problemas fundamentais com esse circuito simples. Primeiro, a impedância de
entrada vista por V1 e V2 não é equilibrada. A impedância de entrada vista pelo V1 é R1,
mas a impedância de entrada vista pelo V2 é R1' + R2'. A configuração também pode ser
bastante problemática em termos de CMR, pois mesmo um pequeno desequilíbrio de
impedância de fonte degradará o CMR viável. Esse problema pode ser resolvido com
buffers de loop aberto bem combinados em série com cada entrada (por exemplo, usando
um amplificador operacional duplo de precisão). No entanto, isso adiciona complexidade
a um circuito simples e pode introduzir desvio de deslocamento e não linearidade.
O segundo problema com esse circuito é que a CMR é determinada principalmente pela
correspondência da relação do resistor, não pelo amplificador operacional. As relações
de resistores R1/R2 e R1'/R2' devem corresponder extremamente bem para rejeitar o
ruído de modo comum - pelo menos tão bem quanto uma CMR típica de amplificador
operacional de ≥100 dB. Observe também que os valores absolutos do resistor são
relativamente sem importância.
2.5
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
A escolha de quatro resistores de 1% de um único lote pode resultar em uma
correspondência de proporção líquida de 0,1%, que atingirá uma CMR de 66 dB
(supondo que R1 = R2). Mas se um resistor diferir do restante em 1%, o CMR cairá para
apenas 46 dB. Claramente, é possível obter um desempenho muito limitado usando
resistores discretos comuns nesse circuito (sem recorrer à combinação manual). Isso se
deve ao fato de que as melhores tolerâncias de resistores do tipo RNC/RNR disponíveis
no mercado são da ordem de 0,1% (consulte a Referência 1).
2.6
AMPLIFICADORES
INSTRUMENTAÇÃO
Em geral, o pior caso de CMR para um circuito desse tipo é dado pela seguinte
equação (consulte as Referências 2 e 3):
log⎡1 + R2 / �1⎤
CMR (dB) = 20 , Eq. 2-1
⎢⎣ 4Kr ⎥⎦
onde Kr é a tolerância individual do resistor em forma fracionária, para o caso em que

são usados 4 resistores discretos. Essa equação mostra que o pior caso de CMR para
um acúmulo de tolerância para 4 resistores de 1% com o mesmo valor nominal não
selecionados não é melhor do que 34 dB.
Uma rede de resistor único com uma tolerância de correspondência líquida de Kr

provavelmente seria usada para esse circuito e, nesse caso, a expressão seria a indicada
na figura, ou:
log⎡1 + R2 /
CMR
R1⎤ (dB) = 20 Eq. 2-2
⎢⎣ Kr ⎥⎦
Uma tolerância de correspondência líquida de 0,1% nas proporções do resistor, portanto,

produz um CMR CC de 66 dB no pior caso, usando a Equação 2-2 e supondo que R1 =
R2. Observe que qualquer um dos casos pressupõe uma CMR de amplificador
significativamente maior (ou seja, >100 dB). Claramente, para uma CMR alta, esses
circuitos precisam de quatro resistores de substrato único, com correspondência absoluta
e TC muito alta. Essas redes que usam a tecnologia de filme espesso/fino estão
disponíveis em empresas como a Caddock e a Vishay, com correspondências de

proporção de 0,01% ou melhores.
Figura 2-3: Amplificador de diferença de precisão AMP03
Ao implementar o amplificador de diferença simples, em vez de incorrer nos custos mais
altos e nas limitações de espaço da placa de circuito impresso de um amplificador
operacional de precisão mais uma rede de resistores separada, geralmente é melhor
procurar uma solução totalmente monolítica. O AMP03 é exatamente esse amplificador
de diferença de precisão, que inclui uma rede de resistores de filme fino de precisão
2.7
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
aparados a laser no chip. Ele é mostrado na Figura 2-3 acima. O CMR típico do
AMP03F é de 100 dB, e a largura de banda de sinal pequeno é de 3 MHz.
Há vários dispositivos relacionados ao AMP03 em termos de função. São eles os

amplificadores de diferença SSM2141 e SSM2143. Essas peças irmãs foram projetadas
para áudio
2.8
AMPLIFICADORES
INSTRUMENTAÇÃO
receptores de linha (consulte a Figura 2-4 abaixo). Eles têm baixa distorção e CMR alto
(pré-ajustado). Os ganhos líquidos do SSM2141 e do SSM2143 são de unidade e 0,5,
respectivamente. Eles foram projetados para serem usados com fontes de áudio
balanceadas de 600Ω (consulte as discussões relacionadas a esses dispositivos na seção
Amplificadores de áudio do Capítulo 6).
SSM2141 SSM2143
Figura 2-4: Amplificadores de diferença SSM2141 e SSM2143 (receptores de

linha de áudio)
Outra variação interessante do amplificador de diferença simples é encontrada no
amplificador de diferença AD629, otimizado para altas tensões de entrada de modo
comum. Uma aplicação típica de detecção de corrente é mostrada na Figura 2-5 abaixo.
O AD629 é um amplificador diferencial para terminal único com ganho de unidade. Ele
pode lidar com uma tensão de modo comum de ±270V com tensões de alimentação de
±15V, com uma pequena largura de banda de sinal de 500kHz.
VCM = ±270V para VS = ±15V
Figura 2-5: Detecção de alta corrente de modo comum usando o amplificador

de diferença AD629
A faixa de alta tensão de modo comum é obtida atenuando a entrada não inversora (pino
3) por um fator de 20 vezes, usando a rede divisora R1-R2. Na entrada inversora, o
resistor R5 é escolhido de forma que R5||R3 seja igual ao resistor R2. O ganho de ruído
do circuito é igual a 20 [1 + R4/(R3||R5)], proporcionando, assim, ganho unitário para
tensões de entrada diferenciais. O corte a laser dos resistores de filme fino R1-R5 produz
um CMR mínimo de 86 dB a 500 Hz para o AD629B. Em um aplicativo, é uma boa
prática manter impedâncias de fonte equilibradas em ambas as entradas, de modo que o
2.9
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
resistor fictício RCOMP é escolhido para ser igual ao valor do resistor de detecção de
derivação RSHUNT .
2.10
AMPLIFICADORES
INSTRUMENTAÇÃO
David Birt (consulte a Referência 4), da BBC, analisou a topologia do receptor de linha
simples em termos de carga apresentada à fonte e apresentou uma forma modificada e
balanceada, mostrada na Figura 2-6, abaixo. Aqui, o estágio U1 usa uma rede de 4
resistores idêntica à da Figura 2-2, enquanto a realimentação do inversor de ganho
unitário adicionado U2 aciona o terminal de referência R2' aterrado anteriormente. Isso
tem dois efeitos gerais: as correntes de entrada nas pernas de entrada ± tornam-se iguais
em magnitude e o ganho do estágio é reduzido à metade.
Em comparação com a Fig. 2-2, e para proporções de resistores semelhantes, o ganho da

Fig. 2-6 de VIN para VOUT é de ½, ou um ganho de -6 dB (0,5), conforme mostrado.
Entretanto, a nova forma de circuito também oferece uma saída complementar de U2, -
VOUT .
A faixa de modo comum desse circuito é a mesma da Fig. 2-2, mas o CMR é
aproximadamente o dobro com todos os resistores nominalmente iguais (conforme
medido em uma única saída). A relação do resistor do inversor R3/R4 afeta o equilíbrio
da saída, mas não a CMR. Como na Fig. 2-2, o ganho desse circuito não é facilmente
alterado, pois envolve proporções precisas de resistores.
-VOUT
R1 R2
_
+VOUT
CF
25kΩ 25kΩ
_
R3
R4 10kΩ
VIN
U1
10kΩ
_
+
R1' R2'
+
U2
25kΩ -VOUT
25kΩ
R3||R4
+
R2 R2' E R3 = R4, G = VOUT = R2 5kΩ
PARA =
R1 R1' 2R1
VIN
Figura 2-6: Amplificador de diferença balanceado usando o caminho de
realimentação push-pull
Devido aos dois caminhos de realimentação, esse circuito mantém as entradas de U1 em
um valor nulo para sinais de entrada diferenciais. Entretanto, os sinais CM são vistos por
U1, e a faixa CM do circuito é [1+(R2'/R1')]×VCM(U1). A resistência de entrada
diferencial é R1+R1'.
Como pode ser observado na Fig. 2-6, esse circuito pode ser dividido em um receptor de
linha simples (esquerda), mais um inversor (direita). Assim, os receptores de linha
existentes, como os da Fig. 2-2, podem ser convertidos para a topologia totalmente
balanceada, bastando adicionar um inversor apropriado, U2. Isso, obviamente, não só
equilibra as correntes de entrada, mas também fornece um sinal de saída balanceado.
Por exemplo, o receptor de linha SSM2141 e o OP275 são uma boa combinação para
implementar essa abordagem (consulte a Referência 5 e as discussões adicionais sobre
2.11
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
esses circuitos na seção Amplificadores de áudio do Capítulo 6).
2.12
AMPLIFICADORES
INSTRUMENTAÇÃO
Configurações no amplificador
Os circuitos amplificadores de diferença simples descritos acima são bastante úteis

(especialmente em frequências mais altas), mas não têm o desempenho necessário para a
maioria das aplicações de precisão. Em muitos casos, os amplificadores de entrada
verdadeiros são mais adequados, devido à sua impedância de entrada alta e balanceada,
bem como à sua alta rejeição de modo comum.
Dois amplificadores operacionais em ampères
Conforme observado inicialmente, os amplificadores internos são baseados em

amplificadores operacionais, e há duas configurações básicas extremamente populares. A
primeira é baseada em dois amplificadores operacionais e a segunda, em três
amplificadores operacionais. O circuito mostrado na Figura 2-7 é chamado de
amplificador operacional de dois amplificadores operacionais. Os amplificadores
operacionais de CI duplo são usados na maioria dos casos para uma boa correspondência,
como o OP297 ou o OP284. Os resistores são geralmente uma matriz de filme fino
aparada a laser no mesmo chip. O ganho do amplificador interno pode ser facilmente
ajustado com um resistor externo, RG . Sem RG , o ganho é simplesmente 1 + R2/R1. Em
uma aplicação prática, a relação R2/R1 é escolhida para o ganho mínimo desejado no
amplificador.
V2
+
VOUT
V1
+ A2
A
A1 _
V1
_ R1'
V2
R1
R2'
RG R2
C R2 G= 2R2
R1
1+ + RG
R2 VREF
VOUT = ( V2 - V1) 1 + R1 2R2
+ +
RG
VREF
R2 = R2'
R1 R1'
GAIN × 1 0 0
CMR ≤ 20log
% DE INCOMPATIBILIDADE
Figura 2-7: O amplificador de instrumentação de dois amplificadores

operacionais
A impedância de entrada dos dois amplificadores operacionais é inerentemente alta,
permitindo que a impedância das fontes de sinal seja alta e desequilibrada. A rejeição do
modo comum CC é limitada pela correspondência de R1/R2 com R1'/R2'. Se houver
uma incompatibilidade em qualquer um dos quatro resistores, a rejeição do modo
comum CC será limitada a:
2.13
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS ��⎡ GAIN × 100 ⎤
CMR ≤ 20 . Eq. 2-3
⎢⎣ %MISMATCH ⎥⎦
Observe que o CMR líquido do circuito aumenta proporcionalmente com o ganho de

trabalho do amplificador operacional, uma ajuda eficaz para o alto desempenho em
ganhos mais altos.
2.14
AMPLIFICADORES
INSTRUMENTAÇÃO
Os amplificadores internos de CI são particularmente adequados para atender às
necessidades combinadas de correspondência de proporção e rastreamento de
temperatura dos resistores de ajuste de ganho. Embora os resistores de filme fino
fabricados em silício tenham uma tolerância inicial de até ±20%, o corte a laser durante a
produção permite que o erro de proporção entre os resistores seja reduzido para 0,01%
(100ppm).
Além disso, o rastreamento entre os coeficientes de temperatura dos resistores de filme fino é
inerentemente baixo e normalmente é inferior a 3 ppm/ºC (0,0003%/ºC).
Quando são usadas fontes de alimentação duplas, VREF normalmente é conectado

diretamente ao terra. Em aplicações de alimentação única, VREF normalmente é conectado
a uma fonte de tensão de baixa impedância igual à metade da tensão de alimentação. O
ganho de VREF para o nó "A" é R1/R2, e o ganho do nó "A" para a saída é R2'/R1'. Isso
faz com que o ganho de VREF para a saída seja igual à unidade, pressupondo uma
correspondência perfeita entre as proporções. Observe que é fundamental que a
impedância da fonte vista por VREF seja baixa, caso contrário, o CMR será degradado.
V2
+
VOUT
V1 +
VOH=4,9V A2
VOH=4,9V VOL=0,1V
A1 VOL=0,1V _
_ A R1
R1 10kΩ R2
10kΩ 10kΩ
R2
V1,MIN ≥ 1 (G - 1)VOL + VREF ≥ 1,3V
10kΩ G
VREF 2.5V
V1,MAX ≤ 1 ( G - 1)VOH + VREF ≤ 3,7V
G
VOH + VOL
VREF =
2 = 2.5V VOH - VOL
V2 - V1 MAX ≤ G ≤ 2.4V
Figura 2-8: Restrições de alimentação única de dois amplificadores operacionais para

Vs = +5V, G = 2
Uma grande desvantagem do projeto de dois amplificadores operacionais é que a faixa
de entrada de tensão de modo comum deve ser negociada em relação ao ganho. O
amplificador A1 deve amplificar o sinal em V1 por 1 + R1/R2. Se R1 >> R2 (um
exemplo de baixo ganho na Figura 2-7), A1 saturará se o sinal de modo comum de V1 for
muito alto, não deixando espaço livre em A1 para amplificar o sinal diferencial desejado.
Para ganhos altos (R1<< R2), há correspondentemente mais espaço livre no nó "A",
permitindo tensões de entrada de modo comum maiores.
A rejeição de modo comum CA dessa configuração é geralmente ruim porque o caminho

do sinal de V1 para VOUT tem o deslocamento de fase adicional de A1. Além disso, os
dois amplificadores estão operando com ganhos de loop fechado diferentes (e, portanto,
com larguras de banda diferentes). O uso de um pequeno capacitor de ajuste "C",
2.15
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
conforme mostrado na Fig. 2-7, pode melhorar um pouco o CMR CA.
Uma configuração de amplificador operacional de dois amplificadores de alimentação

única de baixo ganho (G = 2) resulta quando RG não é usado e é mostrado acima na
Figura 2-8. O modo comum de entrada e os sinais diferenciais devem ser limitados a
valores que impeçam a saturação de A1 ou A2. No exemplo, o
2.16
AMPLIFICADORES
INSTRUMENTAÇÃO
Os amplificadores operacionais permanecem lineares dentro de 0,1 V dos trilhos de
alimentação, e seus limites de saída superior e inferior são designados VOH e VOL ,
respectivamente. Esses limites de tensão de saturação seriam típicos de um amplificador
operacional de saída de trilho de alimentação única (como o AD822, por exemplo).
Usando as equações da Fig. 2-8, a tensão em V1 deve ficar entre 1,3 V e 2,4 V para
evitar a saturação de A1. Observe que VREF está conectado à média de VOH e VOL (2,5
V). Isso permite sinais de entrada diferencial bipolar com VOUT referenciado a +2,5 V.
Uma configuração de amplificador operacional de dois amplificadores de alto ganho (G =

100) com alimentação única é mostrada abaixo na Figura 2-9. Usando as mesmas
equações, observe que a tensão em V1 agora pode oscilar entre 0,124 V e 4,876 V. VREF é
novamente 2,5 V, para permitir sinais de entrada e saída bipolares.
V2
+
VOUT
V1 +
VOH=4,9V A2
VOH=4,9V VOL=0,1V
A1 VOL=0,1V _
_ A R1
R1 10kΩ R2
10kΩ 990kΩ
R2
990kΩ V1,MIN ≥ 1 (G - 1)VOL + VREF ≥ 0,124V
G
VREF 2.5V
V1,MAX ≤ 1 (G - 1)VOH + VREF ≤ 4,876V
G
VOH + VOL
VREF = = 2.5V
2
VOH - VOL
V2 - V1 MAX ≤
G
≤ 0.048V
Figura 2-9: Restrições de alimentação única de dois amplificadores operacionais

para Vs = +5V, G = 100
Todas essas discussões mostram que a arquitetura convencional de dois amplificadores
operacionais é fundamentalmente limitada ao operar com uma única fonte de
alimentação. Essas limitações podem ser vistas, em um sentido, como uma restrição na
faixa CM de entrada permitida para um determinado ganho.
Ou, alternativamente, pode ser visto como uma limitação na faixa de ganho permitida, para
uma determinada tensão de entrada CM.
No entanto, há muitos casos em que uma combinação de ganho e tensão CM não pode
ser suportada pelas estruturas básicas de dois amplificadores operacionais das Figs. 2-7 a
2-9, mesmo com amplificadores perfeitos (ou seja, tensão de saturação de saída zero em
ambos os trilhos).
Em resumo, independentemente do ganho, a estrutura básica do amplificador
2.17
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
operacional comum de dois amplificadores internos não permite tensões de entrada CM
de zero quando operado com uma única fonte. A única maneira de remover essas
restrições para a operação com alimentação única é modificar a arquitetura do
amplificador operacional.
2.18
AMPLIFICADORES
INSTRUMENTAÇÃO
O amplificador operacional AD627 de alimentação única com dois amplificadores
operacionais
As limitações de CM mencionadas acima podem ser superadas com algumas

modificações importantes na arquitetura básica de dois amplificadores operacionais.
Essas modificações são implementadas no circuito mostrado na Figura 2-10 abaixo, que
representa a arquitetura do amplificador operacional AD627.
Nesse circuito, cada um dos dois amplificadores operacionais é composto por um estágio
de entrada de emissor comum PNP e um estágio de ganho, designados Q1/A1 e Q2/A2,
respectivamente. Os transistores PNP não só fornecem ganho, mas também mudam o
nível do sinal de entrada para positivo em cerca de 0,5 V, permitindo assim que a tensão
de entrada de modo comum vá para 0,1 V abaixo do trilho de alimentação negativo. A
tensão de entrada positiva máxima permitida é de 1 V a menos do que o trilho de
alimentação positivo.
RG
25kΩ 25kΩ 100kΩ
V1 Q1 +VS V2 Q2
(-) (+) +VS
_ _
VOUT
A1
A2
+ +
100kΩ -VS
-VS
200kΩ
+ G=5+
RG
VB
-
VOUT = G(V2 - V1) + VREF
VREF -VS
Figura 2-10: Arquitetura do AD627 no amplificador

O amplificador de entrada AD627 oferece oscilação de saída de trilho a trilho e opera
em uma ampla faixa de tensão de alimentação (+2,7 V a ±18 V). Sem o resistor de ajuste
de ganho externo RG , o ganho do amplificador operacional é de no mínimo 5. Ganhos
de até 1.000 podem ser definidos com a adição desse resistor externo. A rejeição de
modo comum do AD627B a 60 Hz com um desequilíbrio de fonte de 1�Ω é de 85 dB ao
operar em uma única fonte de +3 V e G = 5.
Embora o AD627 seja um amplificador operacional de dois amplificadores, vale a pena

observar que ele não está sujeito às mesmas limitações de resposta de frequência CM que
o circuito básico da Fig. 2-7. Um circuito patenteado mantém a CMR do AD627 plana
até uma frequência muito mais alta do que seria possível com um amplificador
operacional discreto convencional de dois amplificadores.
A folha de dados do AD627 apresenta uma discussão detalhada das faixas de tensão de
entrada/saída permitidas em função do ganho e das tensões da fonte de alimentação
2.19
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
(consulte a Referência 7). Além disso, há ferramentas interativas de projeto disponíveis
no site da ADI, que realizam cálculos relacionados a esses parâmetros para vários
amplificadores de entrada, incluindo o AD627.
2.20
AMPLIFICADORES
INSTRUMENTAÇÃO
As principais especificações do AD627 estão resumidas na Figura 2-11 abaixo. Embora
tenha sido projetado como um dispositivo de baixa potência e alimentação única, o
AD627 é capaz de operar em fontes tradicionais de tensão mais alta, como ±15 V, com
excelente desempenho.
◆ Ampla faixa de alimentação: +2,7 V a ±18 V
◆ Faixa de tensão de entrada: -VS - 0,1V a +VS - 1V
◆ 85µA Corrente de alimentação
◆ Faixa de ganho: 5 a 1000
◆ 75µV Voltagem máxima de desvio de entrada (AD627B)
◆ 10ppm/°C Tensão de desvio máxima TC (AD627B)
◆ Não linearidade de ganho de 10 ppm
◆ 85dB CMR @ 60Hz, 1�Ω Desequilíbrio da fonte (G = 5)
◆ 3µV p-p 0,1Hz a 10Hz Ruído da tensão de entrada (G = 5)
Figura 2-11: Especificações-chave do amplificador operacional

AD627
Três amplificadores operacionais em ampères
Uma segunda arquitetura popular de amplificador operacional é baseada em três

amplificadores operacionais e é mostrada abaixo na Figura 2-12. Esse circuito é
normalmente chamado de amplificador operacional de três amplificadores.
+
+ R2' R3'
VSIG A1
2 ~
_ _
_
VCM R1' VOUT
RG
A3
R1
~ +
+ _
VSIG R2 R3
~ VREF
2 A2
_
+ R3 2R1
VOUT = VSIG - 1+ + VREF
R2 RG
2R1
GAIN × 1 0 0 SE R2 = R3, G = 1 +
CMR ≤ 20log RG
% DE INCOMPATIBILIDADE
Figura 2-12: Os três amplificadores operacionais em

amplificador
O resistor RG define o ganho geral desse amplificador. Ele pode ser interno, externo ou
(software ou pin-strap) programável, dependendo do amplificador interno. Nessa
configuração, o CMR depende da correspondência da relação entre R3/R2 e R3'/R2'.
Além disso, os sinais de modo comum são amplificados somente por um fator de 1,
2.21
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
independentemente do ganho (nenhuma tensão de modo comum aparecerá em RG ,
portanto, nenhuma corrente de modo comum fluirá nele porque os terminais de entrada
de um amplificador operacional não terão diferença de potencial significativa entre eles).
2.22
AMPLIFICADORES
INSTRUMENTAÇÃO
Como resultado da alta relação entre o ganho diferencial e o ganho CM em A1-A2, o
CMR desse amplificador interno teoricamente aumenta em proporção ao ganho. Grandes
sinais de modo comum (dentro dos limites de headroom do amplificador operacional A1-
A2) podem ser tratados em todos os ganhos. Por fim, devido à simetria dessa
configuração, os erros de modo comum nos amplificadores de entrada, se forem
rastreados, tendem a ser cancelados pelo estágio de saída do subtrator. Esses recursos
explicam a popularidade dessa configuração de três amplificadores operacionais - ela é
capaz de oferecer o mais alto desempenho.
A configuração clássica de três amplificadores operacionais foi usada em vários

amplificadores internos de CI monolíticos (consulte as Referências 8 e 9). Além de
oferecer excelente correspondência entre os três amplificadores operacionais internos, os
resistores aparados a laser de filme fino oferecem excelente correspondência de relação e
precisão de ganho a um custo muito menor do que o uso de amplificadores operacionais
de precisão discretos e redes de resistores. O AD620 (consulte a Referência 10) é um
excelente exemplo de tecnologia de amplificador operacional de CI monolítico. Um
esquema simplificado do dispositivo é mostrado na Figura 2-13 abaixo.
+VS
49,4kΩ
VB RG = G-1
_ + + _
A1 A2
10kΩ
10kΩ
_
10kΩ A3
VO
+
10kΩ
Q1 24.7kΩ 24,7kΩ Q2
400Ω 400Ω VREF
RG
-IN +IN
-VS
Figura 2-13: Esquema simplificado do amplificador de entrada AD620

O AD620 é um amplificador de entrada muito popular e é especificado para tensões de
alimentação de
±2,3V a ±18V. O ruído da tensão de entrada é de apenas 9nV/√Hz a 1kHz. A corrente
máxima de polarização de entrada é de apenas 1nA, devido ao uso de transistores
superbeta para Q1-Q2.
A proteção contra sobretensão é fornecida pelos resistores internos de limite de corrente

de filme fino de 400Ω em conjunto com os diodos conectados do emissor à base de Q1 e
Q2. O ganho G é definido com um único resistor externo RG , conforme indicado na
equação 2-4 abaixo.
2.23
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
G = (49,4kΩ/RG) + 1 Eq. 2-4
Como pode ser observado nessa expressão e na Fig. 2-13, os resistores internos do
AD620 são ajustados de modo que os resistores padrão de 1% ou 0,1% possam ser
usados para definir o ganho para valores populares.
2.24
AMPLIFICADORES
INSTRUMENTAÇÃO
Como no caso da configuração de dois amplificadores operacionais, a operação com
uma única fonte de alimentação do amplificador operacional de três amplificadores
operacionais requer um conhecimento das tensões dos nós internos. A Figura 2-14
abaixo mostra um diagrama generalizado do amplificador operacional em uma única
fonte de +5V. As tensões de saída máxima e mínima permitidas dos amplificadores
operacionais individuais são designadas VOH (saída máxima alta) e VOL (saída mínima
baixa), respectivamente.
Observe que o ganho da tensão de modo comum para as saídas de A1 e A2 é unitário.

Pode-se afirmar que a soma da tensão de modo comum com a tensão de sinal nessas
saídas deve estar dentro da faixa de tensão de saída do amplificador. Obviamente, essa
configuração não pode lidar com tensões de modo comum de entrada de zero volts ou
+5V, devido à saturação de A1 e A2. Como no caso dos dois amplificadores operacionais,
a referência de saída é posicionada na metade do caminho entre VOH e VOL para permitir
sinais de entrada bipolares diferenciais.
GVSIG
VCM +
2
+
+ R2' R2'
VSIG
A1
2 ~
_ _
VOH=4,9V
_
VOL=0,1V VSAÍ
VCM
R1'
RG DA
A3
R1 VOH=4,9V VOH=4,9V
~ VOL=0,1V + VOL=0,1V
+ _ VOUT = GVSIG + VREF

VSIG R2 R2
2 ~
_ A2
VREF = 2,5V
+
GVSIG
VCM -
2R1 2
G=1+
RG
Figura 2-14: Restrições de alimentação de +5V de três amplificadores

operacionais em um único amplificador
Embora existam vários amplificadores de entrada de alimentação única de boa
qualidade, como o AD627 discutido acima, os dispositivos de mais alto desempenho
ainda estão entre aqueles especificados para a operação tradicional de alimentação
dupla, ou seja, o recém-discutido AD620. Para determinadas aplicações, mesmo
dispositivos como o AD620, que foi projetado para operação com alimentação dupla,
podem ser usados com total precisão em um sistema de alimentação de alimentação
única.
Entrada de amplificador composto de alimentação única de precisão
Uma maneira de obter alta precisão e operação com alimentação única aproveita o fato de
que muitos sensores populares (por exemplo, extensômetros) fornecem um sinal de saída
2.25
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
que é inerentemente centralizado em torno de um ponto médio aproximado da tensão de
alimentação (e/ou da tensão de referência). Aproveitar esse ponto básico permite que as
entradas de um amplificador interno de condicionamento de sinal sejam polarizadas no
"meio da alimentação". Como consequência dessa etapa, as entradas não precisam operar
perto do terra ou da tensão de alimentação positiva, e o amplificador operacional ainda
pode ser usado com toda a sua precisão.
2.26
AMPLIFICADORES
INSTRUMENTAÇÃO
Nessas condições, um amplificador de entrada de alimentação dupla AD620 referenciado ao
ponto médio da alimentação, seguido por um estágio de ganho de saída de amplificador
operacional trilho a trilho, proporciona uma precisão de CC muito alta.
A Figura 2-15 abaixo ilustra um desses amplificadores internos de alto desempenho, que
opera com uma única fonte de +5 V.
Esse circuito usa o AD620 como amplificador de entrada de precisão de baixo custo para
o estágio de entrada, juntamente com um amplificador operacional de saída dual rail-to-
rail de entrada JFET AD822 para o estágio de saída, composto por A1 e A2. O estágio de
saída opera em um ganho fixo de 3, com ganho geral definido por RG .
+5V
+ P1 0,22 µF
VSIG
10µF
5kΩ
0,1 µF Filtro de
2
_ ruído
~ + _ de 10
47kΩ Hz
VCM = R3 75.0kΩ
+2.5V 24.9kΩ _ R2
VSIG AD620 VOUT
2 RG R1 A2
+ _ REF
~ + +
~ 10mV A 4,98V
+
VREF
A1, A2 = 1/2 AD822 49,9kΩ A1
R4 _ +2.5V
1µF
Figura 2-15: Um amplificador de precisão composto de alimentação única com saída

rail-to-rail
Nesse circuito, R3 e R4 formam um divisor de tensão que divide a tensão de
alimentação nominalmente pela metade para +2,5 V, com ajuste fino fornecido por um
potenciômetro de ajuste, P1. Essa tensão é aplicada à entrada de A1, um seguidor de
tensão do AD822, que a amortece e fornece uma fonte de baixa impedância necessária
para acionar o pino de referência do AD620, além de fornecer a tensão de referência de
saída VREF . Observe que esse recurso permite que um VOUT bipolar seja medido em
relação a essa referência de +2,5 V (e não ao GND). Isso ocorre apesar do fato de que
todo o circuito opera com uma única alimentação (unipolar).
A outra metade do AD822 é conectada como um inversor de ganho de 3, de modo que ele possa
produzir
±2,5V, "rail-to-rail", com apenas ±0,83V exigidos do AD620. Esse nível de tensão de
saída do AD620 está bem dentro da capacidade do AD620, garantindo assim alta
linearidade para a extremidade frontal.
A expressão geral de ganho para esse amplificador de entrada composto é o produto do

ganho do estágio do AD620 e o ganho do amplificador inversor:
2.27
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS ⎛ 49,4�Ω ⎞⎛ �2⎞
. Eq. 2-5
GAIN = +
⎜ 1⎟
⎝ RG ⎠⎜⎝ R1⎟⎠
2.28
AMPLIFICADORES
INSTRUMENTAÇÃO
Para esse exemplo, um ganho geral de 10 é obtido com RG = 21,5�Ω (valor padrão mais
próximo). A tabela mostrada na Figura 2-16 abaixo resume vários valores de ganho de
RG e o desempenho resultante para ganhos que variam de 10 a 1000.
Nesse aplicativo, a tensão de entrada permitida em qualquer uma das entradas do AD620
deve estar entre +2 V e +3,5 V para manter a linearidade. Por exemplo, em um ganho
geral de circuito de 10, a faixa de tensão de entrada de modo comum abrange de 2,25 V
a 3,25 V, permitindo espaço para a tensão de entrada diferencial de ±0,25 V em escala
total necessária para acionar a saída de ±2,5 V em relação a VREF .
GANHO RG
VOS, RTI TC VOS, RTI NÃO- LARGURA DE
(Ω) LINEARIDADE BANDA
DE (µV) (µV/°C)
CIRCUI (ppm) * (kHz)**
TO
10 21.5k 1000 1000 < 50 600
30 5.49k 430 430 < 50 600
100 1.53k 215 215 < 50 300
300 499 150 150 < 50 120
1000 149 150 150 < 50 30
* Não linearidade medida na faixa de saída: 0,1V < VOUT < 4,90V
** Sem filtro de ruído de 10 Hz
Figura 2-16: Resumo do desempenho do amplificador de entrada composto

AD620/AD822 de alimentação única de +5V
A configuração inversora foi escolhida para o buffer de saída a fim de facilitar o ajuste da
tensão de deslocamento de saída do sistema pela soma das correntes no nó de soma de
feedback do buffer do estágio A2. Essas correntes de desvio podem ser fornecidas por um
DAC externo ou por um resistor conectado a uma tensão de referência.
O estágio de saída rail-to-rail do AD822 apresenta uma resposta transitória muito limpa
(não mostrada) e uma largura de banda de sinal pequeno acima de 100 kHz para
configurações de ganho de até 300. Observe que a excelente linearidade é mantida entre
0,1V e 4,9V VOUT .
Para reduzir os efeitos da captação de ruídos indesejados, recomenda-se um capacitor de

filtro na resistência de realimentação de A2 para limitar a largura de banda do circuito às
frequências de interesse. Esse capacitor forma um filtro passa-baixa de ordem 1st com
R2. A frequência de canto é de 10 Hz, conforme mostrado, mas isso pode ser facilmente
modificado. O capacitor deve ser do tipo filme de alta qualidade, como o de
polipropileno.
2.29
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
O amplificador AD623
Assim como os dois amplificadores operacionais correspondentes discutidos

anteriormente, os três amplificadores operacionais requerem atenção especial no projeto
para entradas de ampla faixa de CM em fontes de alimentação únicas. A configuração do
amplificador operacional de fonte única AD623 (consulte a Referência 11), mostrada
abaixo na Figura 2-17, oferece uma solução atraente. Nesse dispositivo, os deslocadores
de nível seguidores de emissor PNP Q1 e Q2 permitem que o sinal de entrada fique 150
mV abaixo da alimentação negativa e dentro de 1,5 V da alimentação positiva. O AD623
é totalmente especificado para ambas as fontes de alimentação simples entre
+3V e +12V, e alimentação dupla entre ±2,5V e ±6V.
+VS
+
50kΩ 50kΩ
A1
-IN Q1 _
50kΩ
-VS _
RG VOUT
A3
50kΩ
+
+VS
_
50kΩ 50kΩ VREF
A2
+
+IN Q2
-VS
Figura 2-17: Arquitetura de amplificador de entrada de alimentação única

do AD623
A folha de dados do AD623 (Referência 11, novamente) contém excelentes discussões e
dados sobre as faixas de tensão de entrada/saída permitidas em função do ganho e das
tensões da fonte de alimentação. Além disso, há ferramentas de projeto interativas
disponíveis no site da ADI que realizam cálculos relacionados a esses parâmetros para
vários amplificadores de entrada, incluindo o AD623.
◆ Ampla faixa de alimentação: +3V a ±6V
◆ Faixa de tensão de entrada: -VS - 0,15V a +VS - 1,5V
◆ 575µA Corrente máxima de alimentação
◆ 100µV Tensão máxima de desvio de entrada (AD623B)
◆ 1µV/°C Tensão de desvio máxima TC (AD623B)
◆ 50ppm Não linearidade de ganho
◆ 105dB CMR @ 60Hz, desequilíbrio da fonte de 1�Ω, G ≥ 100

◆ 3µV p-p 0,1Hz a 10Hz Ruído da tensão de entrada (G = 1)
2.30
AMPLIFICADORES
INSTRUMENTAÇÃO
Figura 2-18: Especificações-chave do amplificador de entrada AD623
As principais especificações do AD623 estão resumidas na Figura 2-18, acima.
2.31
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
Fontes de erro de CC no amplificador
As especificações de DC e ruído para amplificadores internos diferem ligeiramente dos

amplificadores operacionais convencionais, portanto, é necessária alguma discussão
para entender completamente as fontes de erro.
O ganho de um amplificador operacional é geralmente definido por um único resistor.

Se o resistor for externo ao amplificador operacional, seu valor será calculado a partir
de uma fórmula ou escolhido em uma tabela na folha de dados, dependendo do ganho
desejado.
O corte de wafer a laser de valor absoluto permite que o usuário programe o ganho com
precisão com esse único resistor. A precisão absoluta e o coeficiente de temperatura desse
resistor afetam diretamente a precisão e o desvio do ganho no amplificador. Como o
resistor externo nunca corresponderá exatamente aos tempcos do resistor de filme fino
interno, deve-se escolher um resistor de filme metálico de baixa TC (<25 ppm/°C), de
preferência com precisão de 0,1% ou melhor.
Geralmente especificado como tendo uma faixa de ganho de 1 a 1.000 ou de 1 a 10.000,

muitos amplificadores internos funcionam com ganhos mais altos, mas o fabricante não
garante um nível específico de desempenho com esses ganhos altos. Na prática, à medida
que o resistor de ajuste de ganho se torna menor, quaisquer erros devidos à resistência das
passagens de metal e dos fios de ligação se tornam significativos.
Esses erros, juntamente com um aumento no ruído e na deriva, podem tornar
impraticáveis ganhos de estágio único mais altos. Além disso, as tensões de
deslocamento de entrada podem se tornar bastante consideráveis quando refletidas na
saída com ganhos elevados. Por exemplo, uma tensão de deslocamento de entrada de 0,5
mV torna-se 5 V na saída para um ganho de 10.000. Para ganhos altos, a melhor prática é
usar um amplificador de entrada como pré-amplificador e, em seguida, usar um pós-
amplificador para amplificação adicional.
Em um amplificador interno de ganho programável por pino, como o AD621, os

resistores de ajuste de ganho são internos, bem combinados, e as especificações de
precisão e desvio de ganho do dispositivo incluem seus efeitos. Em geral, o AD621 é
semelhante ao AD620 com ganho programado externamente.
A especificação do erro de ganho é o desvio máximo da equação de ganho. Os

amplificadores internos monolíticos, como o AD624C, têm erros de ganho aparados de
fábrica muito baixos, com seu erro máximo de 0,02% em G = 1 e 0,25% em G = 500
sendo típico para esse amplificador interno de alta qualidade. Observe que o erro de
ganho aumenta com o aumento do ganho. Embora as redes de ganho conectadas
externamente permitam que o usuário defina o ganho com exatidão, os coeficientes de
temperatura dos resistores externos e as diferenças de temperatura entre os resistores
individuais dentro da rede contribuem para o erro de ganho geral. Se os dados forem
digitalizados e apresentados a um processador digital, pode ser possível corrigir os erros
de ganho medindo uma tensão de referência conhecida e multiplicando-a por uma
constante.
2.32
AMPLIFICADORES
A não linearidade é definida como o desvio máximo deINSTRUMENTAÇÃO

uma linha reta no gráfico de
saída versus entrada. A linha reta é desenhada entre os pontos finais da função de
transferência real. A não linearidade de ganho em um amplificador operacional de alta
qualidade geralmente é de 0,01% (100 ppm) ou menos, e é relativamente insensível ao
ganho na faixa de ganho recomendada.
2.33
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
A tensão de deslocamento de entrada total de um amplificador operacional consiste em
dois componentes (veja a Figura 2-19 abaixo). A tensão de deslocamento de entrada,
VOSI , é o componente de deslocamento de entrada que é refletido na saída do
amplificador operacional pelo ganho G. A tensão de deslocamento de saída, VOSO , é
independente do ganho.
Em ganhos baixos, a tensão de desvio de saída é dominante, enquanto em ganhos altos o

desvio de entrada é dominante. O desvio da tensão de deslocamento de saída
normalmente é especificado como desvio em G=1 (onde os efeitos de entrada são
insignificantes), enquanto o desvio da tensão de deslocamento de entrada é dado por uma
especificação de desvio em um ganho alto (onde os efeitos de deslocamento de saída são
insignificantes).
O erro de deslocamento de saída total, referente à entrada (RTI), é igual a VOSI + VOSO
/G. As folhas de dados do amplificador de entrada podem especificar VOSI e VOSO
separadamente ou fornecer a tensão total de deslocamento de entrada RTI para diferentes
valores de ganho.
VOSI RG
RS/2 ΔRS
~
VSIG
~ 2 VOSO
IB+
GANHO VSAÍ
NO ~ DA
VSIG AMPLIFI
~ 2 IB-
CADOR
=G
VCM
VREF
RS/2
IOS = IB+ - IB-
= VOSO
DESLOCAME G + V OSI + IBΔR + I SOS
(RS + ΔRS)
NTO (RTI)
DESLOCAMENTO (RTO) = VOSO + G VOSI + IBΔRS + IOS(RS + ΔRS)
Figura 2-19: Modelo de tensão de deslocamento do amplificador

interno
As correntes de polarização de entrada também podem produzir erros de compensação
em circuitos de amplificador (Fig. 2-19, novamente). Se a resistência da fonte, RS ,
estiver desequilibrada em um valor, ΔRS , (geralmente o caso em circuitos em ponte),
haverá um erro adicional de tensão de deslocamento de entrada devido à corrente de
polarização, igual a IB ΔRS (supondo que IB+ ≈ IB– = IB ). Esse erro é refletido na saída,
dimensionado pelo ganho G.
A corrente de deslocamento de entrada, IOS , cria um erro de tensão de deslocamento de

entrada na resistência da fonte, RS +ΔRS , igual a IOS (RS +ΔRS ), que também é refletido
na saída pelo ganho, G.
2.34
AMPLIFICADORES
INSTRUMENTAÇÃO
O erro de modo comum no amplificador é uma função do ganho e da frequência. A
Analog Devices especifica o CMR no amplificador para um desequilíbrio de impedância
de fonte de 1�Ω a uma frequência de 60Hz. O erro de modo comum RTI é obtido pela
divisão da tensão de modo comum, VCM , pela taxa de rejeição de modo comum, CMRR.
2.35
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
A Figura 2-20 abaixo mostra o CMR para o amplificador operacional AD620 como uma
função da frequência, com um desequilíbrio de impedância da fonte de 1�Ω.
Figura 2-20: Rejeição de modo comum (CMR) do AD620 no amplificador de

entrada versus frequência para desequilíbrio de
fonte de 1kΩ
A rejeição da fonte de alimentação (PSR) também é uma função do ganho e da
frequência. Para amplificadores, é comum especificar a sensibilidade a cada fonte de
alimentação separadamente, conforme mostrado na Figura 2-21 abaixo para o AD620.
O erro de rejeição da fonte de alimentação RTI é obtido dividindo-se o desvio da fonte de
alimentação em relação ao nominal pela taxa de rejeição da fonte de alimentação,
PSRR.
ALIMENTAÇÃO POSITIVA ALIMENTAÇÃO NEGATIVA
Figura 2-21: Rejeição da fonte de alimentação (PSR) do AD620 no

amplificador versus frequência
Devido à PSR relativamente ruim em altas frequências, são necessários capacitores de
desacoplamento em ambos os pinos de alimentação de um amplificador operacional.
Capacitores de cerâmica de baixa indutância (0,01 a 0,1 µF) são apropriados para altas
frequências. Capacitores eletrolíticos de baixa ESR também devem estar localizados em
vários pontos da placa de circuito impresso para desacoplamento de baixa frequência.
2.36
AMPLIFICADORES
INSTRUMENTAÇÃO
Observe que esses requisitos de desacoplamento se aplicam a todos os dispositivos

lineares, inclusive amplificadores operacionais e conversores de dados. Mais detalhes
sobre o desacoplamento da fonte de alimentação podem ser encontrados no Capítulo 7.
2.37
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
Agora que todas as fontes de erro de CC foram contabilizadas, um orçamento de erro de
CC de pior caso pode ser calculado refletindo todas as fontes na entrada do amplificador,
conforme ilustrado na tabela da Figura 2-22, abaixo.
FONTE DE ERRO VALOR RTI
Precisão de ganho (ppm) Precisão do ganho × entrada
FS
Não linearidade do ganho (ppm) Ganho de não linearidade ×
entrada FS
Tensão de desvio de entrada, VOSI VOSI
Tensão de desvio de saída, VOSO VOSO ÷ G

Corrente de polarização de entrada, IB, IBΔRS
fluindo em ΔRS
Corrente de desvio de entrada, IOS, IOS(RS + ΔRS)
fluindo em RS
Tensão de entrada de modo comum, VCM VCM ÷ CMRR
Variação da fonte de alimentação, ΔVS ΔVS ÷ PSRR
Figura 2-22: Erros de CC no amplificador referidos à entrada (RTI)

Deve-se observar que os erros de CC podem ser referidos à saída no amplificador (RTO),
simplesmente multiplicando o erro RTI pelo ganho no amplificador.
Fontes de ruído no amplificador

Como os amplificadores internos são usados principalmente para amplificar pequenos
sinais de precisão, é importante entender os efeitos de todas as fontes de ruído
associadas. O modelo de ruído do amplificador operacional é mostrado na Figura 2-23,
abaixo.
VNI RG
RS/2
~
+
VSIG
~ 2 VNÃ
IN+
GANHO O VSAÍ
NO ~ DA
AMPLIFI
VSIG
~ 2 IN-
CADOR
REF
=G
_
VCM VREF
RS/2
IF IN+ = IN-
V 2 I 2R 2
N O NS
RUÍDO (RTI) = BW - G2
+ VNI2 +
2
RUÍDO (RTO) = I R2 2
BW - VNÃ 2 + G2 VNI2 + N S
O 2
BW = 1,57 × largura de banda IN-AMP @ Ganho = G
Figura 2-23: Modelo de ruído no amplificador

Há duas fontes de ruído da tensão de entrada. A primeira é representada como uma fonte
de ruído, VNI , em série com a entrada, como em um circuito de amplificador operacional
2.38
AMPLIFICADORES
INSTRUMENTAÇÃO
convencional. Esse ruído é refletido na saída pelo ganho do amplificador interno, G. A
segunda fonte de ruído é o ruído de saída, VNO , representado como uma tensão de ruído
em série com a saída do amplificador interno. O ruído de saída, mostrado aqui como
VOUT , pode ser referido à entrada dividindo-se pelo ganho, G.
2.39
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
Há também duas fontes de ruído associadas às correntes de ruído de entrada IN+ e IN– .
Embora IN+ e IN– sejam normalmente iguais (IN+ ≈ IN– = IN ), elas não estão
correlacionadas e, portanto, o ruído que cada uma delas cria deve ser somado em um
formato de raiz da soma dos quadrados (RSS). IN+ flui por uma metade de RS , e IN– pela
outra metade. Isso gera duas tensões de ruído, cada uma com uma amplitude, I RNS /2.
Cada uma dessas duas fontes de ruído é refletida na saída pelo ganho do amplificador, G.
O ruído total de saída é calculado pela combinação de todas as quatro fontes de

ruído em uma maneira RSS:
⎛
2 G2 ⎜ IN+2RS2 IN-2RS2 ⎞
RUÍDO (RTO) =. BW V NÃ + 2+ + ⎟ . Eq. 2-6
⎜ NI 4 4 ⎟
O ⎝ ⎠
V
Se IN+ = IN– = IN ,
⎛
2 G2 ⎜ IN2RS2 ⎞
RUÍDO (RTO) =. BW V NÃ + 2+ ⎟. Eq. 2-7
⎜ NI 2 ⎟
O ⎝ ⎠
V
O ruído total, referido à entrada (RTI), é simplesmente a expressão acima dividida pelo
ganho do amplificador, G:
VNO2 ⎛ IN2RS2 ⎞
RUÍDO (RTI) =. BW + ⎜ VNI 2 + ⎟. Eq. 2-8
G 2 ⎜
⎝ 2 ⎟
⎠
As folhas de dados do amplificador geralmente apresentam o ruído total da tensão RTI

como uma função do ganho. Essa densidade espectral de ruído inclui as contribuições de
ruído de entrada (VNI ) e de saída (VNO ). A densidade espectral do ruído de corrente de
entrada é especificada separadamente.
Como no caso dos amplificadores operacionais, o ruído total do amplificador RTI deve
ser integrado sobre a largura de banda de circuito fechado do amplificador aplicável para
calcular um valor RMS. A largura de banda pode ser determinada a partir das curvas da
folha de dados que mostram a resposta de frequência como uma função do ganho.
Com relação a essa largura de banda, é preciso ter cuidado ao calculá-la, pois ela
geralmente não é uma relação constante de produto de largura de banda, como ocorre com
os amplificadores operacionais VFB. No caso da família de amplificadores AD620, por
exemplo, o padrão de ganho-largura de banda é mais parecido com o de um amplificador
operacional CFB. Nesses casos, a maneira mais segura de prever a largura de banda em
um determinado ganho é usar as curvas fornecidas na folha de dados.
2.40
AMPLIFICADORES
INSTRUMENTAÇÃO
Análise do orçamento de erro do amplificador de ponte em amplificador
É importante entender as fontes de erro no amplificador em uma aplicação típica. A

Figura 2-24 abaixo mostra uma célula de carga de 350Ω com uma saída em escala total
de 100mV quando excitada com uma fonte de 10V. O AD620 é configurado para um
ganho de 100 usando o resistor externo de ajuste de ganho de 499Ω. A tabela mostra
como cada fonte de erro contribui para um erro total não ajustado de 2145 ppm. Observe,
entretanto, que os erros de ganho, deslocamento e CMR podem ser removidos com uma
calibração do sistema. Os erros restantes - ganho não linear e ruído de 0,1 Hz a 10 Hz -
não podem ser removidos com a calibração e, em última análise, limitam a resolução do
sistema a 42,8 ppm (aproximadamente 14 bits de precisão).
+10V 499Ω CONTRIBUIÇÃO MÁXIMA DE ERRO, +25°C
VCM = 5V ESCALA COMPLETA: VIN = 100mV, VOUT
RG
+ = 10V
VOS 55µV ÷ 100mV 550ppm
AD620B IOS 350Ω × 0,5nA ÷ 100mV 1,8 ppm
- REF Erro de ganho 0.15% 1500ppm
G = 100 Não 40ppm 40ppm

linearidade
350Ω, 100mV FS de ganho
CÉLULA DE
CARGA Erro CMR 120dB
1ppm × 5V ÷ 100mV 50ppm
ESPECIFICAÇÕES DO AD620B @
0,1 Hz a 10 Hz
+25°C, ±15V VOSI + VOSO/G = 280nV ÷ 100mV 2,8 ppm
Ruído 1/f
55µV máx.
Total
IOS = 0,5nA máx. Erro não ≈ 9 bits de precisão 2145ppm
Erro de ganho = 0,15%
ajustado
Ganho Não linearidade = 40ppm
Erro de
0,1Hz a 10Hz Ruído = 280nVp-p ≈ 14 bits de precisão 42,8 ppm
resolução
CMR = 120dB @ 60Hz
Figura 2-24: Orçamento de erro de CC do amplificador em ponte AD620B

É claro que esse exemplo é apenas uma ilustração, mas deve ser útil para mostrar a
importância de abordar os erros que limitam o desempenho, como a não linearidade do
ganho e o ruído LF.
Tabelas de desempenho no amplificador
A Figura 2-25 ao lado mostra uma seleção de amplificadores de precisão projetados

principalmente para operação com alimentação dupla. Deve-se observar que o AD620 é
capaz de operar com uma única fonte de +5 V (consulte a Figura 2-15), mas nem sua
entrada nem sua saída são capazes de oscilações de trilho a trilho.
Essas tabelas permitem uma inspeção rápida dos principais erros, o que pode ser
fundamental para obter o máximo desempenho de um sistema. A partir da Fig. 2-25, por
exemplo, pode-se notar que o uso de um AD621 em vez do AD620B no circuito de
ponte de ganho de 100 da Fig. 2-24 permite a redução do componente de não linearidade
2.41
APLICAÇÕES DE
AMPLIFICADORES
de OPERACIONAIS
ganho do erro em um fator de 4 vezes.
Também é importante separar os erros que podem ser calibrados, conforme mencionado
acima, daqueles que só podem ser minimizados por meio de melhorias nas
especificações do dispositivo. Comparação
2.42
AMPLIFICADORES
INSTRUMENTAÇÃO
das especificações do AD620B e do AD622, por exemplo, mostra um VOS mais alto para o
último. Mas, como VOS pode ser calibrado, o fato de ser mais alto para o AD622 não é
relevante para essa aplicação específica. A não linearidade de ganho entre o AD620 e o
AD622 é a mesma, portanto, em um sistema de calibração automática, eles provavelmente
teriam um desempenho comparável. Por outro lado, o AD621B seria preferível por sua
menor não linearidade de ganho, conforme observado.
Ganho Ganho VOS VOS CMR 0,1 Hz a 10 Hz
Precisão Não Máxim TC Mínimo p-p Ruído
* linearidade o
AD524C 0.5% / P 100ppm 50µV 0,5µV/°C 120dB 0,3µV
AD620B 0.5% / R 40ppm 50µV 0,6µV/°C 120dB 0,28µV
AD621B1 0.05% / P 10ppm 50µV 1,6µV/°C 100dB 0,28µV
AD622 0.5% / R 40ppm 125µV 1µV/°C 103dB 0,3µV
AD624C2 25µV 0,25µV/°C 130dB

0.25% / R 50ppm 0,2µV
AD625C 0.02% / R 50ppm 25µV 0,25µV/°C 125dB 0,2µV
AMP01A 0.6% / R 50ppm 50µV 0,3µV/°C 125dB 0,12µV
AMP02E 0.5% / R 60ppm 100µV 2µV/°C 115dB 0,4µV
* / P = Pino programável 1G = 100

* / R = Resistor programável 2G = 500
Figura 2-25: Precisão em ampères: dados para Vs = ±15V, G = 1000

Os amplificadores internos projetados especificamente para operação com alimentação
única também são mostrados na Figura 2-26 abaixo. Deve-se observar que, embora as
especificações nessa figura sejam dadas para uma única alimentação de +5 V, todos os
amplificadores também são capazes de operar com alimentação dupla e são especificados
para operação com alimentação dupla e única em suas folhas de dados. Além disso, o
AD623 e o AD627 operarão com uma única alimentação de +3V
Precisão Não VOS VOS CMR 0,1 Hz a 10 Corrente
de ganho linearidade Máxim TC Mínim Hz p-p de
* o alimenta
de ganho o Ruído
ção
AD623B 0.5% / R 50ppm 100µV 1µV/°C 105dB 1,5µV 575µA
AD627B 0.35% / R 10ppm 75µV 1µV/°C 85dB 1,5µV 85µA
AMP04E 0.4% / R 250ppm 150µV 3µV/°C 90dB 0,7µV 290µA
AD626B1 0.6% / P 200ppm 80dB 2µV 700µA

2,5 mV 6µV/°C
* / P = Pino programável 1 Amplificador diferencial, G = 100

* / R = Resistor programável
Figura 2-26: Amperes de entrada de alimentação única: dados para Vs =

+5V, G = 1000
Observe que o AD626 não é um amplificador de entrada verdadeiro, mas é, na verdade,
2.43
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
um amplificador diferencial com um atenuador de entrada de filme fino que permite que a
tensão de modo comum exceda as tensões de alimentação. Esse dispositivo foi projetado
principalmente para aplicações de detecção de corrente nos lados alto e baixo. Ele
também opera em uma única fonte de +3V.
2.44
AMPLIFICADORES
INSTRUMENTAÇÃO
Proteção contra sobretensão de entrada em ampères
Como amplificadores de interface para sistemas de aquisição de dados, os amplificadores

de entrada são frequentemente submetidos a sobrecargas de entrada, ou seja, níveis de
tensão que excedem a escala total para a faixa de ganho selecionada. As classificações de
entrada "máxima absoluta" do fabricante para o dispositivo devem ser observadas
atentamente. Assim como ocorre com os amplificadores operacionais, muitos
amplificadores internos têm especificações de tensão de entrada máxima absoluta iguais
a ±VS .
Em alguns casos, resistores externos em série (para limitação de corrente) e grampos de

diodo podem ser usados para evitar sobrecarga, se necessário (consulte a Figura 2-27,
abaixo). Alguns amplificadores internos têm circuitos de proteção contra sobrecarga
incorporados na forma de resistores em série. Por exemplo, a série AD620 tem resistores
de filme fino e o isolamento do substrato que eles fornecem permite tensões de entrada
que podem exceder as fontes. Outros dispositivos usam FETs de proteção em série, por
exemplo, o AMP02 e o AD524, porque eles atuam como uma baixa impedância durante a
operação normal e uma alta impedância durante as condições de falha de sobretensão. Em
qualquer caso, entretanto, sempre há limites seguros finitos para a sobretensão aplicada
(Fig. 2-27, novamente).
+VS
RLIMIT
+
ENTRADAS IN-AMP SAÍDA
RLIMIT
-
-VS
◆ Sempre observe as especificações máximas absolutas da folha de dados!

◆ Os grampos de diodo Schottky nos trilhos de alimentação limitarão
Entrada para aproximadamente ±VS ±0,3V, limite de tensão diferencial dos TVSs
◆ Resistores externos (ou resistores internos de película fina)
podem limitar a corrente de entrada, mas aumentarão o
ruído
◆ Alguns amplificadores possuem FETs de entrada com proteção
em série para reduzir o ruído e aumentar as sobretensões de
entrada (até ±60 V, dependendo do dispositivo)
Figura 2-27: Considerações sobre a sobretensão de entrada do amplificador

Em alguns casos, pode ser necessário um supressor de tensão transiente (TVS) adicional
nos pinos de entrada para limitar a tensão de entrada diferencial máxima. Isso é
especialmente aplicável a três amplificadores operacionais que operam em alto ganho
com valores baixos de RG .
Uma discussão mais detalhada sobre a sobretensão de entrada e a proteção EMI/RFI

pode ser encontrada no Capítulo 7 deste livro.
2.45
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
Aplicações em amplificadores
Algumas aplicações representativas de amplificadores de potência completam esta seção,

ilustrando como as características conferem utilidade e eficiência a uma variedade de
circuitos.
Amplificador de ponte em ampère
Os amplificadores de entrada são amplamente usados como elementos de

condicionamento de sinal de precisão. Uma aplicação popular é um amplificador de
ponte, mostrado abaixo na Figura 2-28. O amplificador operacional é ideal para essa
aplicação porque a saída da ponte é fundamentalmente balanceada e o amplificador
operacional apresenta uma carga de alta impedância verdadeiramente balanceada. Os
valores nominais do resistor na ponte podem variar de 100Ω a vários �Ω, mas o valor de
350Ω é popular para a maioria das células de carga de precisão.
VB
+VS
R+ΔR
R-ΔR ΔR
VOUT = VB R
- GANH
O
RG IN AMP
REF VOUT
+
R-ΔR
R+ΔR -VS
Figura 2-28: Amplificador em ponte generalizado usando um

amplificador interno
As tensões de saída em escala total de um circuito de ponte típico podem variar de
aproximadamente 10mV a várias centenas de mV. Portanto, os ganhos típicos de
amplificador da ordem de 100 a 1.000 são ideais para amplificar essas pequenas tensões
para níveis compatíveis com as faixas de tensão de entrada do conversor analógico-
digital (ADC) popular (geralmente de 1 V a 10 V em escala total).
Além disso, o alto CMR do amplificador operacional nas frequências da linha de

alimentação permite que o ruído de modo comum seja rejeitado, quando a ponte precisa
estar localizada remotamente do amplificador operacional.
2.46
AMPLIFICADORES
Observe que uma discussão muito mais detalhada sobreINSTRUMENTAÇÃO

os aplicativos de ponte
pode ser encontrada no Capítulo 4 deste livro.
2.47
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
Interface A/D em amplificador
A interface de sinais bipolares com ADCs de alimentação única representa um desafio. O

sinal bipolar deve ser amplificado e deslocado de nível para a faixa de entrada do ADC.
A Figura 2-29 abaixo mostra como essa conversão pode ser obtida usando o amplificador
de entrada AD623, ao fazer a interface de um circuito em ponte com o ADC AD7776 de
10 bits e 2,5 µs.
O circuito da ponte é excitado por uma alimentação de +5V. A saída de escala total
da ponte (±10mV) tem, portanto, uma tensão de modo comum de +2,5V. O AD623
remove o componente de modo comum e amplifica a saída da ponte por um fator
de 100 (RG = 1,02kΩ).
+2V ± 1V
VCM = +2,5V
G = 100
+2V
Figura 2-29: Sistema de aquisição de dados de alimentação única

Isso resulta em uma oscilação do sinal de saída de ±1V. Esse sinal é deslocado de nível
conectando-se o pino REF do AD623 ao REF de +2VOUT do ADC AD7776. Isso define a
tensão de saída de modo comum do AD623 como +2V, e o sinal resultante no ADC é
+2V ±1V, correspondendo à faixa de entrada do AD7776.
Fonte de corrente acionada por amplificador
A Figura 2-30 (ao lado) mostra uma fonte de corrente controlada por tensão de precisão
usando um amplificador operacional. A tensão de entrada VIN desenvolve uma tensão de
saída VOUT igual a GVIN entre o pino de saída do AD620 e o pino REF. Com as
conexões mostradas, VOUT também é aplicada ao resistor de detecção RSENSE ,
desenvolvendo assim uma corrente de carga de V /ROUTSENSE . O OP97 atua como um
buffer de ganho unitário para isolar a carga da impedância de 20�Ω do pino REF do
AD620. Nesse circuito, a tensão de entrada pode ser flutuante em relação ao aterramento
da carga (desde que exista um caminho para as correntes de polarização do
amplificador). O alto CMR do amplificador interno permite obter alta precisão para a
corrente de carga, apesar das tensões CM.
O circuito funcionará tanto para valores grandes quanto pequenos de G no AD620. A

forma mais simples seria deixar G = 1 com RG aberto. Nesse caso, VOUT = VIN , e ILOAD é
2.48
AMPLIFICADORES
INSTRUMENTAÇÃO
proporcional a VIN . Mas o fator de ganho do amplificador interno pode ser prontamente
usado para dimensionar praticamente qualquer tensão de entrada para um nível de
corrente desejado.
2.49
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
A conformidade da tensão de carga de saída é normalmente de ±10V quando operando em
fontes de alimentação de ±15V, e correntes de carga de até ±15mA são permitidas, limitadas
pelo acionamento do AD620. Uma condição operacional típica pode ser uma corrente de
carga de escala total de 10 mA, uma escala total de VOUT = 0,5 V e RSENSE = 50Ω.
Para valores pequenos de RSENSE , o buffer OP97 poderia ser eliminado, desde que o erro
resultante incorrido pelo efeito de carga do pino REF do AD620 seja aceitável. Nesse caso,
a carga e o nó inferior RSENSE seriam conectados diretamente ao pino REF do amplificador.
(+15V)
+VS
(0,5V FS)
+
VSAÍ
DA
RSENSE
VIN AD620
ICARGA
RG (50Ω)
REF (10mA FS)
+VS
- VOUT Conformidade de
+ tensão
= ±10V
-VS
(-15V) OP97
CARGA
-
-VS
VOUT G VIN
ILOAD = =
RSENSE
RSENSE
Figura 2-30: Fonte de corrente controlada por tensão de precisão usando um

amplificador interno
Existem muitas outras variações úteis do circuito básico, que podem ser facilmente
adicionadas. Para correntes de até 50 mA, é possível adicionar um buffer de baixa
compensação e ganho unitário entre a saída do AD620 e a parte superior de RSENSE . Isso
removerá toda a corrente de carga do AD620, permitindo que ele opere com maior
linearidade.
O circuito também é muito útil em correntes muito pequenas. Ele funcionará bem com o
OP97 até cerca de um μ�, antes que a corrente de polarização do amplificador
operacional se torne uma limitação de desempenho. Para correntes ainda menores, um
amplificador operacional JFET de precisão, como o AD8610, pode ser facilmente
substituído. Essa etapa permitirá correntes de baixo nível precisas, abaixo de um nA.
Observe que o AD8610 deve ser operado em fontes de ±13 V ou menos, mas isso não é
necessariamente um problema (o AD620 ainda funcionará bem em fontes tão baixas
quanto ±2,5 V).
Um fator que pode não ser óbvio é que a capacidade de corrente de saída dessa fonte de
corrente é bilateral, como mostrado. Isso faz com que essa forma de fonte de corrente seja
muito vantajosa em relação a uma fonte de corrente do tipo Howland, que é sempre
problemática devido aos vários resistores necessários, que devem ser bem combinados e
estáveis para um bom desempenho. Em contraste, a fonte de corrente da Fig. 2-30 é limpa
2.50
AMPLIFICADORES
INSTRUMENTAÇÃO
e eficiente, não requer resistores combinados e é precisa em faixas de corrente muito
amplas.
2.51
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
Driver de carga remoto no amplificador
Muitas vezes, as cargas remotas representam um problema na condução, quando a alta

precisão deve ser mantida na extremidade da carga. Para esse tipo de requisito, um
amplificador operacional (ou amplificador diferencial simples) com terminais
SENSE/FORCE separados pode servir muito bem, fornecendo uma solução completa em
um único CI. A maioria dos amplificadores internos mais populares disponíveis
atualmente removeu as conexões SENSE/FORCE separadas, devido às limitações de
pinos de um pacote de 8 pinos (AD620, etc.). No entanto, muitos amplificadores internos
clássicos, como o AMP01, têm acesso aos pinos SENSE/FORCE e podem realizar o
sensoriamento remoto, como mostrado na Figura 2-31 abaixo.
Figura 2-31: Driver de carga remota de precisão em amplificador usando

conexões FORCE/SENSE
Nesse circuito, é usado um cabo quádruplo composto de dois pares trançados. Um par é
dedicado ao lado ALTO da carga e o outro ao lado BAIXO. Na extremidade remota, a
carga é conectada como mostrado, com cada par trançado terminado em uma
extremidade da carga.
Embora a corrente de carga total ainda flua nas conexões FORCE (pino 9 do AMP01) e
OUTPUT GROUND, a queda resultante não cria um erro, pois o sensoriamento remoto
do segundo fio de cada par retorna ao driver e carrega comparativamente muito pouca
corrente. Os diodos conectados em paralelo reverso são opcionais e desempenham uma
função de "válvula de segurança", caso uma linha de detecção fique em circuito aberto
(também podem ser usados resistores de 100Ω).
O AMP01 é valioso para essa função não apenas por causa do recurso SENSE/FORCE,
mas porque também tem capacidade para correntes de saída de 50 mA e é estável com a
carga capacitiva apresentada por um cabo. Como alternativa, um amplificador diferencial
de precisão como o AMP03 também pode ser usado, em níveis de corrente mais baixos.
Para obter mais material de referência e histórico sobre a lâmpada interna, consulte as Referências
12 a 15.
2.52
AMPLIFICADORES
INSTRUMENTAÇÃO
REFERÊNCIAS: AMPLIFICADORES DE INSTRUMENTAÇÃO
1. MIL-PRF-55182G, "Resistores, fixos, de filme, de confiabilidade não estabelecida, de
confiabilidade estabelecida e de nível espacial, especificação geral para", 9 de junho de 1997.
2. Robert Demrow, "Narrowing the Margin of Error", Electronics, 15 de abril de 1968, pp. 108-117.
3. Robert Demrow, "Evolution from Operational Amplifier to Data Amplifier", Nota de

aplicação da Analog Devices, setembro de 1968.
4. David Birt, "Electronically Balanced Analogue-Line Interfaces", Proceedings of Institute

of Acoustics Conference, Windermere, Reino Unido, novembro de 1990.
5. Walt Jung, "Op Amps in Line-Driver and Receiver Circuits, Part 1", Analog Dialogue, Vol. 26 No.
2, 1992.
6. W. Jung, A. Garcia, "Op Amps in Line-Driver and Receiver Circuits, Part 2", Analog Dialogue,
Vol. 27, No. 1, 1993.
7. Folha de dados do amplificador de instrumentação trilho a trilho de alimentação

simples e dupla AD627, http://www.analog.com
8. S. Wurcer, L. Counts, "A Programmable Instrumentation Amplifier for 12-Bit Resolution Systems,"
(Um amplificador de instrumentação programável para sistemas de resolução de 12 bits)
IEEE Journal of Solid State Circuits, Vol. SC-17 nº 6, dezembro de 1982, pp. 1102-1111.
9. L. Counts, S. Wurcer, "Instrumentation Amplifier Nears Input Noise Floor", Electronic

Design, 10 de junho de 1982, pp. 177.
10. Folha de dados do amplificador de instrumentação de baixo custo e baixa potência AD620,
http://www.analog.com
11. Data sheet for AD623 Single Supply, Rail-to-Rail, Amplificador de instrumentação de
baixo custo, http://www.analog.com
12. Charles Kitchen e Lew Counts, A Designer's Guide to Instrumentation Amplifiers, Analog
Devices, 2000.
13. Seções 2, 3, 4, de Walt Kester, Editor, Practical Design Techniques for Sensor Signal
Conditioning, Analog Devices, Inc., 1999, ISBN: 0-916550-20-6.
14. Walter Borlase, "Application/Analysis of the AD520 Monolithic Data Amplifier", Nota de
Aplicação da Analog Devices, 1972.
15. Jeff Riskin, "A User's Guide to IC Instrumentation Amplifiers", Analog Devices AN244, janeiro de
1978.
2.53
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
Cameo clássico
"Evolução do amplificador operacional para o
amplificador de dados", de Robert Demrow
Como gerente de engenharia de aplicações nos primeiros anos da ADI, Robert Demrow publicou vários
artigos e notas de aplicação. É um testemunho da qualidade desses artigos o fato de que a maioria deles
ainda é pertinente hoje em dia, em grande parte devido à sua lucidez em delinear princípios fundamentais.
A nota de aplicação de 1968 da Demrow, "Evolution from Operational Amplifier to Data Amplifier"
(Evolução do amplificador operacional para o amplificador de dados), descreveu os princípios
operacionais relevantes do amplificador para recuperar sinais analógicos de um ambiente ruidoso. Ela
também apresentou o amplificador de dados ADI Modelo 601 (acima). Obviamente, um amplificador de
dados é o que conhecemos hoje como amplificador de instrumentação. Em sua Figura 16, podem ser
vistos vários princípios operacionais importantes: 1) entradas duplas de alta impedância, conforme
necessário para alta CMR, 2) o uso de um front-end de par diferencial de transistor bipolar de precisão,
para baixa compensação e desvio (o μ�726),1 3) uma topologia balanceada de três estágios de
amplificador.
É interessante observar que alguns ICs de amplificadores mais populares de 2002 utilizam muitos dos
mesmos princípios, por exemplo, a família AD620. Em 1968, Robert Demrow delineou uma série de
conceitos de design de som, abrindo caminho para desenvolvimentos posteriores em estado sólido e para
os CIs de amplificador interno totalmente monolíticos de hoje.
2.54
AMPLIFICADORES
INSTRUMENTAÇÃO
1"The μA726 Temperature-Stabilized Transistor Pair", Capítulo 8 em James N. Giles, Editor,

Fairchild Semiconductor Linear Integrated Circuits Handbook (Manual de circuitos integrados lineares da
Fairchild Semiconductor), Fairchild Semiconductor, 1967.
2.55
AMPLIFICADORES
GANHO PROGRAMÁVEL
SEÇÃO 2-2: AMPLIFICADORES DE GANHO
PROGRAMÁVEL
Walt Kester, James Bryant
A maioria dos sistemas de aquisição de dados com ampla faixa dinâmica precisa de
algum método de ajuste do nível do sinal de entrada para o conversor analógico-digital
(ADC). As faixas típicas de tensão de entrada de escala total do ADC estão entre 2V e
10V. Para atingir a precisão nominal do conversor, o sinal de entrada máximo deve estar
bem próximo da tensão de escala total.
Os transdutores, entretanto, têm uma faixa muito ampla de tensões de saída. É necessário
um ganho alto para uma tensão de sensor pequena, mas com uma saída grande, um
ganho alto fará com que o amplificador ou o ADC sature. Portanto, é necessário algum
tipo de dispositivo de ganho previsível e controlável.
Os amplificadores com ganho programável têm uma variedade de aplicações, e a Figura 2-
32 abaixo lista algumas delas.
◆ Instrumentação
◆ Circuitos de fotodiodo
◆ Pré-amplificadores de ultrassom
◆ Sonar
◆ Sensores de ampla faixa dinâmica
◆ Acionamento de ADCs (alguns ADCs têm PGAs no chip)
◆ Loops de controle automático de ganho (AGC)
Figura 2-32: Aplicações do amplificador de ganho programável (PGA)

Esse dispositivo tem um ganho que é controlado por uma tensão CC ou, mais
comumente, por uma entrada digital. Esse dispositivo é conhecido como amplificador de
ganho programável, ou PGA. Os PGAs típicos podem ser configurados para ganhos de
década selecionáveis, como 10, 100, 100, etc., ou também podem ser configurados para
ganhos binários, como 1, 2, 4, 8, etc. É uma função do sistema final, é claro, qual tipo
pode ser o mais desejável.
Deve-se observar que um fator comum aos exemplos de aplicação acima é que os
diferentes tipos de sinais que estão sendo manipulados são diversos. Alguns podem
exigir ampla largura de banda, outros muito baixo ruído, de fontes de alta ou baixa
impedância. As entradas podem ser de terminação única ou podem ser diferenciais,
passando para o domínio dos amplificadores de entrada que acabamos de discutir.
A saída do PGA pode ser necessária para acionar algum intervalo de entrada definido de
um ADC ou pode fazer parte de um subsistema menor, como um AGC ou um loop de
variação de ganho. Os circuitos a seguir se enquadram em uma série de categorias que
atendem a alguns desses requisitos.
2.31
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
Um PGA geralmente está localizado entre um sensor e seu ADC, como mostrado na
Figura 2-33 abaixo. O condicionamento de sinal adicional pode ocorrer antes ou depois
do PGA, dependendo da aplicação. Por exemplo, um fotodiodo precisa de um conversor
de corrente para tensão entre ele e o PGA. Na maioria dos outros sistemas, é melhor
colocar o ganho primeiro e condicionar um sinal maior. Isso reduz os erros introduzidos
pelo circuito de condicionamento de sinal.
Para entender os benefícios do ganho variável, suponha um PGA ideal com duas
configurações, ganhos de um e dois. O intervalo dinâmico do sistema é aumentado em 6
dB. Aumentar o ganho para um máximo de quatro resulta em um aumento de 12 dB no
intervalo dinâmico. Se o LSB de um ADC for equivalente a 10mV de tensão de entrada,
o ADC não poderá resolver sinais menores, mas quando o ganho do PGA for aumentado
para dois, sinais de entrada de 5mV poderão ser resolvidos.
CONTR
OLE DE
GANHO
SENSOR
SAÍDA
PGA ADC
DIGITAL
◆ Usado para aumentar o intervalo dinâmico do sistema
◆ Teoricamente, um PGA com ganho de 1 a 2

aumenta o intervalo dinâmico em 6 dB.
◆ Um ganho de 1 a 4 proporciona um aumento de 12 dB, etc.
Figura 2-33: PGAs em sistemas de aquisição de dados

Assim, um processador central pode combinar as informações de ganho do PGA com a
saída digital do ADC para aumentar sua resolução em um bit. Essencialmente, isso é o
mesmo que adicionar mais resolução ao ADC. De fato, vários ADCs agora têm PGAs no
chip para aumentar a faixa dinâmica (série AD77XX, por exemplo, abordada mais
adiante).
Questões de design da PGA

◆ Como alternar o ganho
◆ Efeitos da resistência de ativação do switch (RON)
◆ Ganho de precisão
◆ Linearidade de ganho
◆ Largura de banda versus frequência versus ganho
◆ Deslocamento de CC
◆ Ganho e desvio de deslocamento em relação à temperatura
◆ Tempo de estabilização após o ganho de comutação
Figura 2-34: Problemas de projeto do PGA

Na prática, os PGAs não são ideais, e suas fontes de erro devem ser estudadas e tratadas.
Alguns dos vários problemas de projeto do PGA estão resumidos na Figura 2-34, acima.
2.32
AMPLIFICADORES
Um problema fundamental do projeto do PGA é programarGANHO o ganhoPROGRAMÁVEL

com precisão. Os
relés eletromecânicos têm resistência mínima de ativação (RON ), mas não são adequados
para a comutação de ganho - lenta,
2.33
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
grandes e caros. Os interruptores CMOS são pequenos, mas têm RON dependente de
tensão/temperatura, bem como capacitância dispersa, que pode afetar os parâmetros CA do
PGA.
Para entender o efeito de RON no desempenho, considere a Figura 2-35 abaixo, um projeto
de PGA ruim. Um amplificador operacional não inversor tem 4 resistores de ajuste de
ganho diferentes, cada um aterrado por uma chave, com um RON de 100Ω�500Ω. Mesmo
com RON tão baixo quanto 25Ω, o ganho de 16 erros seria de 2,4%, pior que 8 bits! O RON
também muda de acordo com a temperatura e com a troca de interruptores.
RF = 10kΩ
VOUT
625Ω 1.43k 3,33k 10kΩ
Ω Ω
+
G = 16 G=8 G=4 G=2
VIN
◆ Precisão do ganho limitada pela resistência do

interruptor RON e modulação RON
◆ RON tipicamente 100 - 500Ω para interruptor CMOS ou JFET
◆ Mesmo para RON = 25Ω, há um erro de ganho de 2,4% para G = 16
◆ O desvio de RON ao longo da temperatura limita a precisão
◆ Deve usar chaves (relés) de RON muito baixo
Figura 2-35: Um PGA mal projetado

Para tentar "consertar" esse projeto, os resistores podem ser aumentados, mas o ruído e o
deslocamento podem ser um problema. A única maneira de obter precisão com esse
circuito é usar relés, praticamente sem RON . Só então os poucos �Ω de RON do relé serão
um pequeno erro em relação a 625Ω.
VIN +
VOUT
G=1 500Ω
G=2 1kΩ
1kΩ
◆ O RON não está em série com os resistores de ajuste de ganho

◆ RON é pequeno em comparação com a impedância de entrada
◆ Apenas pequenos erros de deslocamento
ocorrem devido à corrente de polarização
que flui pelos interruptores
Figura 2-36: A configuração alternativa do PGA minimiza os efeitos de RON
É muito melhor usar um circuito insensível a RON ! Na Figura 2-36 acima, a chave é
colocada em série com a entrada inversora de um amplificador operacional. Como a
impedância de entrada do amplificador operacional é muito grande, a chave RON agora é
2.34
AMPLIFICADORES
irrelevante, e o ganho agora é determinado somenteGANHO PROGRAMÁVEL

pelos resistores externos.
Observação - RON pode acrescentar um pequeno erro de desvio se a corrente de
polarização do amplificador operacional for alta (se esse for o caso, ele pode ser
prontamente compensado com uma resistência equivalente em VIN ).
2.35
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
Aplicativos PGA
A seção a seguir ilustra vários circuitos PGA usando os conceitos acima e outros.
PGA programável por software AD526
O amplificador AD526 usa a arquitetura PGA recém-descrita, integrando-a em um único

chip, conforme o diagrama da Figura 2-37 abaixo (consulte as Referências 1 e 2). O
AD526 tem 5 configurações de ganho binário de 1 a 16, e seus interruptores JFET
internos são conectados à entrada inversora do amplificador como na Figura 2-37. Os
resistores de ganho são ajustados a laser, proporcionando um erro de ganho máximo de
apenas 0,02% e uma linearidade de 0,001%. O uso dos terminais FORCE/SENSE
conectados à carga garante a mais alta precisão (também permite o uso de um buffer de
ganho unitário opcional, para cargas de baixa impedância).
Figura 2-37: Esquema simplificado do PGA programável por software AD526

Em termos funcionais, o AD526 é um estágio de ganho de amplificador operacional
programável, de precisão e não inversor, programável logicamente em uma faixa de 1 a
16 vezes VIN . Normalmente, ele opera com uma fonte de alimentação de ±15 V e tem
uma faixa de saída de ±10 V (como um amplificador operacional convencional).
◆ Ganhos binários programáveis por software de 1 a 16
◆ Estágio de entrada JFET de baixa corrente de polarização
◆ Erro de ganho no pior caso: 0,02% (desempenho de 12 bits)
◆ Não linearidade máxima de ganho: 0,001%
◆ Tempo de estabilização da alteração do ganho: 5,6 µs (G = 16)
◆ Largura de banda de sinal pequeno: 4 MHz (G = 1), 0,35 MHz (G = 16)
◆ Entradas de controle compatíveis com TTL travadas
2.36
AMPLIFICADORES
Figura 2-38: Especificações-chaveGANHO PROGRAMÁVEL

do AD526 PGA
As principais especificações do AD526 estão resumidas na Figura 2-38 acima.
2.37
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
PGA de baixo ruído
Esses mesmos conceitos de projeto podem ser usados para construir um PGA de baixo
ruído, conforme mostrado na Figura 2-39 abaixo. Ele usa um único amplificador
operacional, um interruptor quádruplo e resistores de precisão. O AD797 de baixo ruído
substitui o amplificador operacional de entrada JFET do AD526, mas quase qualquer
amplificador operacional de realimentação de tensão poderia ser usado nesse circuito. O
ADG412 foi escolhido por seu RON de 35Ω.
Os resistores foram escolhidos para proporcionar ganhos de década de 1, 10, 100 e

1.000, mas se outros ganhos forem necessários, os valores dos resistores podem ser
facilmente alterados. O ideal é usar uma única rede de resistores ajustados para obter a
precisão do ganho inicial e para obter um baixo desvio com a temperatura. O capacitor
de realimentação de 20pF garante a estabilidade e mantém a tensão de saída quando o
ganho é alternado. O sinal de controle para os interruptores desliga um interruptor alguns
nanossegundos antes de o segundo interruptor ser ligado. Durante esse intervalo, o
amplificador operacional está em malha aberta. Sem o capacitor, a saída começaria a
girar. Em vez disso, o capacitor mantém a tensão de saída durante a comutação. Como o
tempo em que os dois interruptores estão abertos é muito curto, são necessários apenas
20pF. Para chaves mais lentas, pode ser necessário um capacitor maior.
+15V
VIN +
100Ω
AD797 VOUT
-
-15V 20pF
+5V
1kΩ
G=1
CONTROLE
+15V 10kΩ
DE GANHO
DE TTL G = 10
-15V 1kΩ
G = 100
100Ω
G = 1000
ADG412 11Ω
Figura 2-39: Um PGA de ruído muito baixo usando o AD797 e o ADG412

A densidade espectral de ruído da tensão de entrada do PGA em um ganho de 1000 é de
apenas 1,65��/√�� a 1kHz, apenas um pouco maior do que o desempenho de ruído do
AD797 sozinho. O aumento se deve ao ruído do ADG412 e ao ruído de corrente do
AD797 que flui por RON .
A precisão do PGA é importante para determinar a precisão geral de um sistema. O

AD797 tem uma corrente de polarização de 0,9 µA, que, fluindo em um RON de 35Ω,
resulta em um erro de desvio adicional de 31,5 µV. Combinado com o deslocamento do
2.38
AMPLIFICADORES
GANHO PROGRAMÁVEL
AD797, o VOS total se torna 71,5 µV (máx.). O desvio de temperatura do offset é afetado
pela alteração na corrente de polarização e em RON . Os cálculos mostram que o
coeficiente total de temperatura aumenta de 0,6 µV/ºC para 1,6 µV/ºC. Observe que,
embora esses erros sejam pequenos (e talvez não tenham importância no final), ainda é
importante estar ciente deles.
2.39
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
Na prática, a precisão do circuito e o ganho TC serão determinados pelos resistores
externos. As características de entrada, como a faixa de modo comum e a corrente de
polarização de entrada, são determinadas exclusivamente pelo AD797. Um resumo do
desempenho é mostrado abaixo na Figura 2-40.
◆ O RON acrescenta deslocamento e desvio de entrada adicionais:
⚫ ΔVOS = IbRON = (0,9µA)(35Ω) = 31,5µV (máx.)
⚫ VOS total = 40µV + 31,5µV = 71,5µV (máx.)
◆ Desvio de temperatura devido ao RON:
⚫ A +85°C, ΔVOS = (2µA)(45Ω) = 90µV (máx.)
◆ Coeficiente de temperatura total:
⚫ ΔVOS /ΔT = 0,6µV/°C + 1,0µV/°C = 1,6µV/°C (máx.)
⚫ Observação: 0,6 µV/°C é devido ao AD797B
◆ Ruído RTI: 1,65nV/√Hz a 1kHz, G = 1000
◆ Tempo de comutação de ganho < 1µs, G = 10
Figura 2-40: Resumo do desempenho do PGA do AD797/ADG412

PGA programado para DAC
Outra configuração de PGA usa um DAC no loop de realimentação de um amplificador

operacional para ajustar o ganho sob controle digital, conforme mostrado na Figura 2-41
abaixo. O código digital do DAC controla sua atenuação em relação à sua entrada de
referência VREF , agindo de forma funcional semelhante a um potenciômetro. A atenuação
do sinal de feedback aumenta o ganho do circuito fechado.
DB0 DB15 CS R / W LDAC CLR

VOUT VREF+
AD7846
RIN
VREF-
VSS VDD VCC DGND
-15V +15V +5V
1000pF
1kΩ +15V
-
VOUT
OP113
0 A 5V
VIN +
-15V 216
G=
Valor decimal do código digital
Figura 2-41: PGA de ganho binário usando um DAC no caminho de realimentação de

um amplificador operacional
Um PGA não inversor desse tipo requer um DAC multiplicador com uma saída de modo
de tensão. Observe que um DAC multiplicador é um DAC com uma ampla faixa de
tensão de referência, que inclui zero. Para a maioria das aplicações do PGA, a entrada de
2.40
AMPLIFICADORES
GANHO PROGRAMÁVEL
referência deve ser capaz de lidar com sinais bipolares. O AD7846 é um conversor de 16
bits que atende a esses requisitos. Nesse aplicativo, ele é usado no modo padrão de
multiplicação de 2 quadrantes.
2.41
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
O OP113 é um amplificador de baixo desvio e baixo ruído, mas a escolha do
amplificador é flexível e depende da aplicação pretendida. A faixa de tensão de entrada
depende da oscilação de saída do AD7846, que é 3 V menor que a alimentação positiva e
4 V maior que a alimentação negativa. Um capacitor de 1000pF é usado no loop de
feedback para estabilidade.
O ganho do circuito é definido pelo ajuste das entradas digitais do DAC, de acordo com
a equação apresentada na Fig. 2-41. D0-15 representa o valor decimal do código digital.
Por exemplo, se todos os bits forem definidos como altos, o ganho será de 65.536/65.535
= 1,000015. Se os 8 bits menos significativos forem definidos como altos e os demais
como baixos, o ganho será de 65.536/255 = 257.
A largura de banda do circuito é de 4 MHz para um ganho de +1. Entretanto, isso diminui
com o ganho e, para um ganho de 256, a largura de banda é de apenas 600 Hz. Se o
produto ganho-largura de banda fosse constante, a largura de banda em um ganho de 256
deveria ser de 15,6 kHz, mas a capacitância interna do DAC reduz a largura de banda para
600 Hz.
As características de desempenho desse PGA binário estão resumidas na Figura 2-42

abaixo.
◆ Precisão de ganho:
⚫ 0.003% (G = +1)
⚫ 0.1% (G = +256)
◆ Não linearidade: 0,001% (G = 1)
◆ Deslocamento: 100µV
◆ Ruído: 50nV/√Hz
◆ Largura de banda:
⚫ 4MHz (G = +1)
⚫ 600 Hz (G = +256)
Figura 2-42: Desempenho do PGA de ganho binário

A precisão de ganho do circuito é determinada pela resolução do DAC e pela configuração
de ganho. Em um ganho de 1, todos os bits estão ativados e a precisão é determinada pela
especificação DNL do DAC, que é de ±1 LSB no máximo. Assim, a precisão do ganho é
equivalente a 1 LSB em um sistema de 16 bits, ou 0,003%.
Entretanto, à medida que o ganho é aumentado, menos bits são ativados. Para um ganho
de 256, apenas o bit 8 é ativado. A precisão do ganho ainda depende de ±1 LSB de DNL,
mas agora isso é comparado apenas aos 8 bits mais baixos. Assim, a precisão do ganho é
reduzida para 1 LSB em um sistema de 8 bits, ou 0,4%. Se o ganho for aumentado acima
de 256, a precisão do ganho será reduzida ainda mais. O projetista deve determinar um
nível aceitável de precisão. Nesse circuito específico, o ganho foi limitado a 256.
2.42
AMPLIFICADORES
GANHO PROGRAMÁVEL
PGAs de entrada diferencial
Muitas vezes, há aplicações em que é necessário um PGA com entradas diferenciais,

em vez dos tipos de terminação única discutidos até agora. O AD625 combina uma
topologia de amplificador de instrumentação semelhante à do AD620 com recursos de
comutação de ganho externo para obter precisão de ganho de 12 bits (consulte a
Referência 3). É necessário um interruptor externo para alternar entre diferentes
configurações de ganho, mas sua resistência de ativação não afeta significativamente a
precisão do ganho devido ao projeto exclusivo do AD625.
O circuito da Figura 2-43 abaixo usa uma chave CMOS ADG409 para alternar as
conexões com uma rede de resistores de ajuste de ganho externo. No exemplo mostrado,
os resistores foram escolhidos para ganhos de 1, 4, 16 e 64. Outros recursos do AD625
são a não linearidade de 0,001%, a ampla largura de banda e o ruído de entrada muito
baixo.
ADG409
Figura 2-43: Um amplificador de ganho programável por software

O AD625 foi projetado exclusivamente para que a resistência de ativação das chaves não
introduza erros significativos no circuito. Isso pode ser entendido considerando-se o
circuito simplificado do AD625 mostrado na Figura 2-44 (ao lado). As tensões mostradas
são para uma entrada de +1mV em +IN e 0V em -IN. O ganho é definido como 64 com
RG = 635Ω e os dois resistores, RF = 20�Ω.
Como os transistores Q1 e Q2 têm fontes de corrente de 50 µA tanto em seus emissores

quanto em seus coletores, a realimentação negativa em torno de A1 e A2,
respectivamente, garantirá que nenhuma corrente líquida flua através de nenhum dos
pinos de detecção de ganho para nenhum dos emissores. Como nenhuma corrente flui
nos pinos de detecção de ganho, nenhuma corrente flui nos interruptores de ajuste de
2.43
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
ganho, e seu RON não afeta o ganho nem a compensação. Na vida real, haverá pequenas
incompatibilidades, mas os erros estão bem abaixo do nível de 12 bits.
2.44
AMPLIFICADORES
GANHO PROGRAMÁVEL
O ganho diferencial entre as entradas e as saídas A1-A2 é 2R /RFG + 1. O amplificador
de diferença de ganho unitário e os resistores combinados removem a tensão CM e
acionam a saída.
+VS
2RF
G= RG
+ 1 = 64
50µA VB 50µA
_ + + _
A1 A2
10kΩ SENSO
10kΩ
_
VO
-32mV +32mV 10kΩ A3 = +64mV
ACION ACIO +
-IN AMEN NAME
10kΩ
Q1 TO DE NTO Q2 REF
GANH
RF DE
RF
50Ω RG SENTI 50Ω
20kΩ
O 20kΩ
GANH DO DE
GANH O
O GANH +IN
O = +1mV
SENSO 635Ω
1mV
50µA 50µA
-VS
Figura 2-44: Detalhes do AD625 mostrando os interruptores externos e os

resistores de ajuste de ganho para RG = 635Ω, +IN = 1mV, -IN = 0V
Os circuitos PGA não inversores que usam um amplificador operacional são facilmente
adaptáveis à operação de alimentação única, mas quando se deseja obter entradas
diferenciais, deve-se usar um amplificador interno de alimentação única, como o AD623, o
AD627 ou o AMP04. O AMP04 é usado com uma chave CMOS externa no PGA de
V+
ADG511
G = 100�Ω / RG
V+
amplificador operacional de alimentação única mostrado na Figura 2-45 abaixo.

Figura 2-45: PGA de instrumentação de alimentação única usando o
amplificador de entrada AMP04 e a chave ADG511
Esse circuito tem ganhos selecionáveis de 1, 10, 100 e 500, que são controlados por um
ADG511. O ADG511 foi escolhido como uma chave de alimentação única com um RON
baixo de 45Ω. Uma desvantagem desse circuito é que o ganho do circuito depende do RON
2.45
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
do
2.46
AMPLIFICADORES
GANHO PROGRAMÁVEL
interruptores. É necessário fazer o ajuste nos ganhos mais altos para obter precisão. Em
um ganho de 500, dois interruptores são usados em paralelo, mas sua resistência causa
um erro de ganho de 10% na ausência de ajuste.
ADC com PGA integrado
Alguns ADCs (como a série de medição AD77XX) têm PGAs integrados e outros
circuitos de condicionamento. O projeto de circuitos com esses dispositivos é muito mais
fácil, pois não é necessário um PGA externo e sua lógica de controle. Além disso, todos
os erros do PGA estão incluídos nas especificações do ADC, o que simplifica os cálculos
de erro.
O ganho do PGA é controlado pela interface serial comum do ADC, e a configuração de ganho
é considerada na conversão, economizando cálculos adicionais para determinar a tensão de
entrada.
AVDD DVDD REFIN(-) REFIN(+)
AD7730
DETECÇÃO DE
REFERÊNCIA
AIN1(+) 100nA
STANDBY
AIN1(-) ADC SIGMA-DELTA

BUFFER
+ MODULADOR FILTRO DIGITAL
MUX + SINCR
_
∑ PGA SIGMA- PROGRAMÁV
ONIZA
+/- DELTA EL
ÇÃO
AIN2(+)/D1
AIN2(-)/D0 GERAÇÃO MCLK IN

100nA
INTERFACE SERIAL DE RELÓGIO
DAC MCLK OUT
E LÓGICA DE
DE 6
CONTROLE
BITS BANCO DE
VBIAS REGISTRO SCLK
CS
MICROCONTROL
ADOR DE DIN
CALIBRAÇÃO
DOUT
ACX RELÓGIO DE
EXCITAÇÃO
ACX CA
AGND DGND POL RDY RESET
Figura 2-46: ADC de medição sigma-delta AD7730 com PGA no chip

Essa combinação de ADC e PGA é muito poderosa e permite a realização de um sistema
altamente preciso, com um mínimo de projeto de circuito. Como exemplo, a Figura 2-46
acima mostra um diagrama simplificado do ADC de medição sigma-delta AD7730, que é
otimizado para digitalizar diretamente as saídas de ponte de baixa tensão (tão baixo
quanto 10mV de escala total) para uma resolução de código sem ruído superior a 16 bits,
sem a necessidade de circuitos externos de condicionamento de sinal.
Informações adicionais e leituras básicas sobre PGAs podem ser encontradas nas
Referências 4 e 5.
2.47
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
REFERÊNCIAS: AMPLIFICADORES DE GANHO PROGRAMÁVEL
1. John Krehbiel, "Monolithic Software Programmable-Gain Amplifier", Analog Dialogue, Vol. 21,
No. 2, 1987, pp. 12-13.
2. Folha de dados do amplificador de ganho programável por software AD526, http://www.analog.com
3. Folha de dados do amplificador de instrumentação de ganho programável AD625,

http://www.analog.com
4. Capítulos 2, 3, 8, Walt Kester, Editor, Practical Design Techniques for Sensor Signal
Conditioning, Analog Devices, 1999, ISBN: 0-916550-20-6.
5. Capítulo 2, Walt Kester, Editor, Linear Design Seminar, Analog Devices, 1995, ISBN: 0-916550-
15- X.
2.48
AMPLIFICADORES
GANHO PROGRAMÁVEL
NOTAS:
2.49
AMPLIFICADORES
ESPECIAIS
AMPLIFICADORES DE
ISOLAMENTO
SEÇÃO 2-3: AMPLIFICADORES DE ISOLAMENTO
Walt Kester, James Bryant
Técnicas de isolamento analógico
Há muitas aplicações em que é desejável, ou mesmo essencial, que um sensor não tenha
conexão elétrica direta ("galvânica") com o sistema ao qual está fornecendo dados. Isso
pode ser feito para evitar a possibilidade de que tensões ou correntes perigosas de uma
metade do sistema causem danos à outra, ou para interromper um loop de aterramento
intratável. Diz-se que esse sistema é "isolado", e o arranjo que passa um sinal sem
conexões galvânicas é conhecido como barreira de isolamento.
A proteção de uma barreira de isolamento funciona em ambas as direções e pode ser

necessária em uma delas, ou mesmo em ambas. A aplicação óbvia é quando um sensor
pode encontrar acidentalmente altas tensões, e o sistema que ele está acionando precisa
ser protegido. Ou um sensor pode precisar ser isolado de altas tensões acidentais que
surjam a jusante, a fim de proteger seu ambiente: os exemplos incluem a necessidade de
evitar a ignição de gases explosivos por faíscas em sensores e a proteção contra choque
elétrico de pacientes cujo ECG, EEG ou EMG esteja sendo monitorado. O caso do ECG
é interessante, pois a proteção pode ser necessária em ambas as direções: o paciente deve
ser protegido contra choques elétricos acidentais, mas se o coração do paciente parar, a
máquina de ECG deve ser protegida contra as tensões muito altas (>7,5 kV) aplicadas ao
paciente pelo desfibrilador que será usado para tentar reiniciá-lo. Um resumo das
aplicações para amplificadores de isolamento (analógicos e digitais) é mostrado na
Figura 2-47 abaixo.
◆ O sensor está em um potencial alto em relação a
outros circuitos (ou pode ficar assim em condições de
falha)
◆ O sensor não pode transportar tensões perigosas,

independentemente de falhas em outros circuitos
(por exemplo, Monitoramento de Pacientes e
Equipamento Intrinsecamente Seguro para uso com
Gases Explosivos)
◆ Para romper loops de terra
Figura 2-47: Aplicações para amplificadores de isolamento

Assim como a interferência, ou informações indesejadas, pode ser acoplada por campos
elétricos ou magnéticos, ou por radiação eletromagnética, esses fenômenos podem ser
usados para a transmissão de informações desejadas no projeto de sistemas isolados.
Os amplificadores de isolamento mais comuns usam transformadores, que exploram

campos magnéticos, e outro tipo comum usa pequenos capacitores de alta tensão,
explorando campos elétricos. Os optoisoladores, que consistem em um LED e uma
fotocélula, fornecem isolamento usando luz, uma forma de radiação eletromagnética.
2.43
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
Isoladores diferentes têm desempenho diferente: alguns são suficientemente lineares
para passar sinais analógicos de alta precisão por uma barreira de isolamento.
Em outros casos, o sinal pode precisar ser convertido em formato digital antes da
transmissão para que a precisão seja mantida (observe que essa é uma aplicação comum
do conversor V/F).
2.44
AMPLIFICADORES
ESPECIAIS
AMPLIFICADORES DE
Os transformadores têm capacidade de precisão analógica de 12 a 16 bits e larguras de
ISOLAMENTO
banda de até várias centenas de kHz, mas sua classificação de tensão máxima raramente
excede 10kV e, em geral, é muito menor. Os amplificadores de isolamento com
acoplamento capacitivo têm precisão menor, talvez 12 bits no máximo, largura de banda
menor e classificações de tensão menores, mas são de baixo custo. Os isoladores ópticos
são rápidos e baratos e podem ser fabricados com classificações de tensão muito altas (4
a 7kV é uma das classificações mais comuns), mas eles têm uma linearidade de domínio
analógico ruim e geralmente não são adequados para o acoplamento direto de sinais
analógicos de precisão.
A linearidade e a tensão de isolamento não são as únicas questões a serem consideradas

na escolha dos sistemas de isolamento. A energia operacional é, obviamente, essencial.
Tanto o circuito de entrada quanto o de saída precisam ser alimentados e, a menos que
haja uma bateria no lado isolado da barreira de isolamento (o que é possível, mas
raramente conveniente), é necessário fornecer alguma forma de energia isolada. Os
sistemas que usam o isolamento do transformador podem facilmente usar um
transformador (seja o transformador de sinal ou outro) para fornecer energia isolada, mas
é impraticável transmitir quantidades úteis de energia por meios capacitivos ou ópticos.
Os sistemas que usam essas formas de isolamento devem tomar outras providências para
obter fontes de alimentação isoladas - essa é uma consideração importante a favor da
escolha de amplificadores de isolamento isolados por transformador: eles quase sempre
incluem uma fonte de alimentação isolada.
O amplificador de isolamento tem um circuito de entrada que é isolado galvanicamente

da fonte de alimentação e do circuito de saída. Além disso, há uma capacitância mínima
entre a entrada e o restante do dispositivo. Portanto, não há possibilidade de fluxo de
corrente CC e o acoplamento de CA é mínimo. Os amplificadores de isolamento são
destinados a aplicações que exigem medição segura e precisa de tensão ou corrente de
baixa frequência (até cerca de 100 kHz) na presença de alta tensão de modo comum (até
milhares de volts) com alta rejeição de modo comum. Eles também são úteis para a
recepção de linha de sinais transmitidos em alta impedância em ambientes ruidosos e
para a segurança em medições de uso geral, em que o vazamento de CC e de frequência
de linha deve ser mantido em níveis bem abaixo de determinados mínimos obrigatórios.
As principais aplicações são em ambientes elétricos do tipo associado a equipamentos
médicos, usinas de energia convencionais e nucleares, equipamentos de teste automático
e sistemas de controle de processos industriais.
Isolador de 3 portas AD210
Em uma forma básica de isolador de duas portas, os circuitos de saída e de alimentação

não são isolados um do outro. Um isolador de três portas (entrada, alimentação, saída) é
mostrado na Figura 2-48 (ao lado). Observe que, nesse diagrama, os circuitos de entrada,
os circuitos de saída e a fonte de alimentação estão todos isolados uns dos outros. Essa
figura representa a arquitetura do circuito de um isolador autônomo, o AD210 (consulte
as Referências 1 e 2).
Um isolador desse tipo requer alimentação de uma fonte de alimentação CC de dois

2.45
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
terminais (PWR, PWR COM). Um oscilador interno (50kHz) converte a
alimentação CC em CA, que é acoplada por transformador à seção de entrada
blindada e, em seguida, convertida em CC para o estágio de entrada e a saída de
alimentação auxiliar.
2.46
AMPLIFICADORES
ESPECIAIS
AMPLIFICADORES DE
A portadora de CA também é modulada pela saída do amplificador do estágio de entrada,
ISOLAMENTO
acoplada por transformador ao estágio de saída, demodulada por um demodulador
sensível à fase (usando a portadora como referência), filtrada e armazenada em buffer
usando energia CC isolada derivada da portadora.
O AD210 permite que o usuário selecione ganhos de 1 a 100, usando resistores externos
com o amplificador operacional da seção de entrada. A largura de banda é de 20 kHz e o
isolamento de tensão é de 2500 V RMS (contínuo) e ± 3500 V de pico (contínuo).
FB ENTR SAÍDA
ADA T1
-IN _ _
FILTRO
MOD VO
+ DEMOD +
+IN
OCOM
ICOM
+VISS -VISS T2 PODER T3 +VOSS -VOSS

FONTE FONTE
DE DE
ALIMEN ALIMEN
TAÇÃO TAÇÃO
DE OSCILADO DE
PWR PWR COM
ENTRA R DE SAÍDA
DA Figura POTÊNCIA
2-48: Amplificador de isolamento de 3 portas AD210
O AD210 é um amplificador de isolamento de 3 portas, portanto, o circuito de
alimentação é isolado dos estágios de entrada e saída e pode, portanto, ser conectado a
qualquer um deles (ou a nenhum), sem alteração na funcionalidade. Ele usa o isolamento
do transformador para obter um isolamento de 3500 V com precisão de 12 bits.
◆ Transformador acoplado
◆ Alto isolamento de tensão de modo comum:
⚫ 2500V RMS contínuo
⚫ ±3500V Pico contínuo
◆ Ampla largura de banda: 20kHz (potência máxima)
◆ 0,012% Erro máximo de linearidade
◆ Amplificador de entrada: Ganho de 1 a 100
◆ Fontes de alimentação de entrada e saída isoladas, ±15V, ±5mA
Figura 2-49: Especificações principais do amplificador de isolamento

AD210
As principais especificações do AD210 estão resumidas na Figura 2-49 acima.
2.47
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
Amplificador de isolamento de controle do motor
Uma aplicação típica de amplificador de isolamento usando o AD210 é mostrada na

Figura 2-50 abaixo. O AD210 é usado com um amplificador de instrumentação AD620
em um sistema de detecção de corrente para controle de motor. A entrada do AD210, por
ser isolada, pode ser conectada diretamente a uma linha de alimentação de 110 ou 230 V
sem necessidade de proteção. A seção de entrada isolada do
±15 V alimenta o AD620, que detecta a queda de tensão em um resistor de detecção de
corrente de pequeno valor. O amplificador operacional do estágio de entrada do AD210 é
simplesmente conectado como um seguidor de ganho unitário, o que minimiza sua
contribuição de erro. A tensão de modo comum de 110 ou 230 V RMS é ignorada por
esse sistema isolado.
ALTA TENSÃO
ENTRADA CA < 2500V
RMS
FB ENTR SAÍDA
+15V ADA T1
+ -IN _ _ SAÍDA
FILTRO
MOD VO
+IN + DEMOD +
AD620 OCOM
0.01Ω RG
REF ICOM
_
-15V
+VISS T2 PODER T3
FONTE FONTE +VOSS
-VISS DE DE
ALIMEN ALIMEN -VOSS
TAÇÃO TAÇÃO
RG = 499Ω DE OSCILADO DE
M PARA G =
100
AD210
ENTRAD R DE
POTÊNCIA
SAÍDA
A
PWR PWR COM
+15V
Figura 2-50: Sensor de corrente de controle do motor

Nesse sistema, o pré-amplificador AD620 é usado como ponto de controle de escala do
sistema e produzirá uma tensão de saída proporcional à corrente do motor, conforme
escalonado pelo valor do resistor de detecção e pelo ganho definido pelo RG do AD620.
O AD620 também melhora a precisão geral do sistema, já que o VOS do AD210 é de 15
mV, em comparação com os 30 µV do AD620 (com menos desvio também). Observe
que, se o desvio e a deriva de CC mais altos forem aceitáveis, o AD620 pode ser omitido
e o AD210 pode ser conectado com um ganho de 100.
Pós-filtro opcional de redução de ruído
Devido à natureza desse tipo de sistema de isolamento operado por portadora, haverá
determinadas situações operacionais em que algum componente residual da portadora
CA será sobreposto ao sinal CC de saída recuperado. Quando isso ocorrer, poderá ser
usada uma seção de filtro RC passivo de baixa impedância após o estágio de saída (se o
estágio seguinte tiver uma impedância de entrada alta, ou seja, sem carga para esse
filtro). Observe que esse será o caso de muitos ADCs de amostragem de alta impedância
de entrada, que aparecem essencialmente como um pequeno capacitor. Uma resistência
de 150Ω e um capacitor de 1nF fornecerão uma frequência de canto de cerca de 1kHz.
Observe também que o capacitor deve ser do tipo filme para erros baixos, como o
2.48
AMPLIFICADORES
ESPECIAIS
polipropileno. AMPLIFICADORES DE
ISOLAMENTO
2.49
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
Isolador de duas portas AD215
O AD215 é um amplificador de isolamento de duas portas de alta velocidade, projetado

para isolar e amplificar sinais analógicos de ampla largura de banda (consulte a Referência
3). O projeto inovador do circuito e do transformador do AD215 garante características
dinâmicas de banda larga, ao mesmo tempo em que preserva as especificações de
desempenho CC. Um diagrama de blocos do AD215 é mostrado na Figura 2-51 abaixo.
Figura 2-51: Amplificador de isolamento de 2 portas AD215 com baixa

distorção de 120kHz
O AD215 oferece isolamento galvânico completo entre a entrada e a saída do
dispositivo, o que também inclui a fonte de alimentação bipolar isolada de front-end
disponível para o usuário. O projeto funcionalmente completo, alimentado por uma fonte
CC de ±15 V no lado da saída, elimina a necessidade de um conversor CC/CC isolado
fornecido pelo usuário. Isso permite que o projetista minimize a sobrecarga do circuito e
reduza a complexidade geral do projeto do sistema e os custos dos componentes.
O projeto do AD215 enfatiza a máxima flexibilidade e a facilidade de uso em uma ampla

gama de aplicações em que sinais analógicos rápidos devem ser medidos sob condições
de alta tensão de modo comum (CMV).
◆ Tensão de isolamento: 1500V rms

◆ Largura de banda de potência total: 120kHz
◆ Taxa de variação: 6V / µs
◆ Distorção harmônica: -80dB a 1kHz
◆ 0,005% de erro máximo de linearidade
◆ Fonte de alimentação de entrada isolada: ±15V @ ±10mA
Figura 2-52: Especificações principais do amplificador de isolamento

AD215
O AD215 tem uma faixa de entrada/saída de ±10 V, uma faixa de ganho especificada de
1 V/V a 10 V/V, uma saída em buffer com ajuste de deslocamento e uma fonte de
alimentação frontal isolada disponível para o usuário que produz ±15 V CC a ±10 mA.
2.50
AMPLIFICADORES
ESPECIAIS
As principais especificações do AD215 estão resumidas na AMPLIFICADORES

Figura 2-52 acima. DE
ISOLAMENTO
2.51
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
Técnicas de isolamento digital
Os amplificadores de isolamento analógico encontram muitas aplicações em que é

necessário um alto isolamento, como na instrumentação médica. As técnicas de
isolamento digital fornecem isolamento galvânico semelhante e são um método confiável
de transmissão de sinais digitais sem ruído de terra.
VDD1 (5V) 425Ω 10kΩ VDD2 (5V)
IIN IOUT VOUT

CMOS
VIN
GATE
GND1 GND2
BARREIRA DE
ISOLAMENTO DE
ALTA TENSÃO
◆ Usa luz para transmissão em uma barreira de alta tensão

◆ O LED é o transmissor e o fototransistor é o receptor
◆ Isolamento de alta tensão: 5000V a 7000V RMS
◆ Não linear - melhor para informações digitais ou de frequência
◆ Os tempos de subida e descida podem ser de 10 a 20 µs em dispositivos mais lentos
◆ Exemplo: Siemens ILQ-1 Quad (http://www.siemens.com)
Figura 2-53: Isolamento digital usando optoacopladores de LED/fotototransistor

Os optoacopladores (também chamados de optoisoladores) são úteis e estão disponíveis
em uma ampla variedade de estilos e pacotes. Um optoacoplador típico baseado em um
LED e um fototransitor é mostrado na Figura 2-53 acima. Uma corrente de
aproximadamente 10 mA aciona um transmissor de LED, com a saída de luz recebida
por um fototransistor. A luz produzida pelo LED satura o fototransistor. É comum o
isolamento de entrada/saída de 5000V RMS a 7000V RMS. Embora sejam bons para
sinais digitais, os optoacopladores são muito não lineares para a maioria das aplicações
analógicas. Além disso, como o fototransistor está sendo saturado, os tempos de resposta
podem variar de 10 µs a 20 µs em dispositivos mais lentos, limitando as aplicações de
alta velocidade.
VDD1 VDD2
VIN VOUT
(Entrada (Saída de dados)
de dados)
GND1 GND2
◆ Tensão de alimentação de +5V

◆ 2500V RMS Tensão de resistência de E/S
◆ Frequência do sinal lógico: 12,5 MHz no máximo
◆ 25MBd Taxa máxima de dados
◆ 40ns Atraso máximo de propagação
◆ 9ns Tempo típico de subida/descida
◆ Exemplo: Agilent HCPL-7720
◆ (http://www.semiconductor.agilent.com)
Figura 2-54: Isolamento digital usando optoacopladores de LED/fotodiodo

2.52
AMPLIFICADORES
ESPECIAIS
AMPLIFICADORES
Uma arquitetura de optoacoplador muito mais rápida é mostrada na
Figura 2-54 acima e é DE
ISOLAMENTO
baseada em um LED e um fotodiodo. O LED é novamente acionado com uma corrente de
aproximadamente 10 mA.
2.53
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
Isso produz uma saída de luz suficiente para gerar corrente suficiente no fotodiodo
receptor para desenvolver um nível lógico alto válido na saída do amplificador de
transimpedância. A velocidade pode variar muito entre os optoacopladores, e os mais
rápidos têm atrasos de propagação de 20 ns típicos e 40 ns máximos, e podem lidar com
taxas de dados de até 25 MBd para dados NRZ. Isso corresponde a uma frequência
operacional máxima de onda quadrada de 12,5 MHz e a uma largura de pulso mínima
permitida de 40 ns.
Isoladores lógicos de alta velocidade AD260/AD261
A família AD260/AD261 de isoladores digitais opera com base em um princípio de

isolamento acoplado a transformador (consulte a Referência 4). Eles fornecem
isolamento para cinco sinais de controle digital de/para DSPs, microcontroladores ou
microprocessadores de alta velocidade. O AD260 também tem um
Transformador de 1,5 W para um circuito de fonte de alimentação CC/CC externo isolado
de 3,5 kV RMS.
Cada linha do AD260 pode lidar com sinais digitais de até 20 MHz (40 MBd) com um
atraso de propagação de apenas 14 ns, o que permite uma transmissão de dados
extremamente rápida. A simetria da forma de onda de saída é mantida dentro de ±1ns da
entrada, de modo que o AD260 pode ser usado para isolar com precisão sinais de
modulador de largura de pulso (PWM) baseados em tempo.
SCHMITT BUFFER
DATA ACIONADOR TRIESTA
IN LATCH DUAL SAÍD
D A DE
XMTR RCVR DAD
OS
E
ATIVAR
ATIVAR
CIRCUITO DE
ATUALIZA
ÇÃO XFMR DE
CONTÍNUA POTÊNCIA
ISOLADO (AD260)
37V p-p, 1,5W

OBSERVAÇÃO: É MOSTRADO UM ÚNICO
CANAL DE DADOS
BARREIRA DE ISOLAMENTO DE 3500 V RMS

(AD260B/AD261B)
Figura 2-55: Isoladores digitais AD260/AD261

Um esquema simplificado de um canal do AD260/AD261 é mostrado na Figura 2-55
acima. A entrada de dados passa por um circuito de disparo schmitt, por uma trava e por
um circuito transmissor especial que diferencia as bordas do sinal de entrada digital e
aciona o enrolamento primário de um transformador proprietário com um sinal "set-
high/set-low". O secundário do transformador de isolamento aciona um receptor com os
2.54
AMPLIFICADORES
ESPECIAIS
mesmos dados "set-hi/set-low", que regenera a forma de onda AMPLIFICADORES

lógica original. Um DE
ISOLAMENTO
circuito interno que opera em segundo plano interroga todas as entradas a cada 5 µs e, na
ausência de transições lógicas, envia dados "set-hi/set-low" apropriados pela interface. O
tempo de recuperação de uma condição de falha ou na inicialização é, portanto, entre 5
µs e 10 µs.
2.55
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
O transformador de potência (disponível no AD260) foi projetado para operar entre
150kHz e 250kHz e fornecerá facilmente mais de 1W de potência isolada quando
acionado por push- pull (5V) no lado do transmissor. Diferentes taps de transformador,
retificador e esquemas de regulador fornecerão combinações de ±5 V, 15 V, 24 V ou até
30 V ou mais.
A tensão de saída do transformador, quando acionada com um drive de baixa queda de

tensão, será de 37 V p- p em todo o secundário com um drive push-pull de 5 V. A Figura
2-56 abaixo resume as principais especificações da série AD260/261.
◆ Tensão de teste de isolamento de até 3500 V RMS (AD260B/AD261B)
◆ Cinco linhas digitais isoladas disponíveis em 6 configurações de entrada/saída
◆ Frequência do sinal lógico: 20 MHz, no máximo.
◆ Taxa de dados: 40MBd Máx.
◆ Transformador de alimentação isolado: 37 V p-p, 1,5 W (AD260)
◆ Simetria de transmissão da borda da forma de onda: ±1ns
◆ Atraso de propagação: 14ns
◆ Tempos de subida e descida < 5ns
Figura 2-56: Especificações da chave do isolador digital AD260/AD261

A disponibilidade de isoladores digitais de baixo custo, como os discutidos
anteriormente, resolve a maioria dos problemas de isolamento do sistema em sistemas de
aquisição de dados, conforme mostrado na Figura 2-57 abaixo. No exemplo superior,
digitalizar o sinal primeiro e depois usar o isolamento digital elimina o problema dos
amplificadores de isolamento analógico. Embora o isolamento digital possa ser usado
com ADCs de saída paralela, desde que a largura de banda do isolador seja suficiente, ele
é mais prático com ADCs que têm saídas seriais. Isso minimiza o custo e o número de
componentes. Uma interface de 3 fios (dados, relógio serial, relógio de enquadramento) é
tudo o que é necessário nesses casos.
BARREIRA DE
ISOLAMENTO
ISOLADOR
SENSOR ADC DAC
ES DIGITAIS
CONVE ISOLADOR F/V

SENSOR
RSOR V/F DIGITAL CONVERTER
REFERÊNCIA DE SOLO REFERÊNCIA DE SOLO B
Figura 2-57: Aplicação prática do isolamento digital em sistemas de aquisição de dados

Uma alternativa (exemplo inferior) é usar um conversor de tensão para frequência
(VFC) como transmissor e um conversor de frequência para tensão (FVC) como
2.56
AMPLIFICADORES
ESPECIAIS
receptor. Nesse caso, é necessário apenas um isolador digital. AMPLIFICADORES DE

ISOLAMENTO
2.57
APLICAÇÕES DE
AMPLIFICADORES
OPERACIONAIS
REFERÊNCIAS: AMPLIFICADORES DE ISOLAMENTO
1. James Conant, "Precision Wideband Three-Port Isolation Amplifier", Analog Dialogue, Vol. 20, No.
2, 1986, pp. 14.
2. Folha de dados do amplificador de isolamento de 3 portas AD210 de

precisão e ampla largura de banda, http://www.analog.com
3. Data sheet for AD215 120 kHz Bandwidth, Low Distortion, Isolation Amplifier
(Amplificador de isolamento com baixa distorção), http://www.analog.com
4. Folhas de dados dos isoladores lógicos de alta velocidade AD260 e AD261, http://www.analog.com
5. Capítulos 2, 3, 8, Walt Kester, Editor, Practical Design Techniques for Sensor Signal
Conditioning, Analog Devices, 1999, ISBN: 0-916550-20-6.
6. Capítulo 2, Walt Kester, Editor, Linear Design Seminar, Analog Devices, 1995, ISBN: 0-916550-
15- X.
7. Capítulo 10, Walt Kester, Editor, Mixed-Signal and DSP Design Techniques, Analog Devices,
2000, ISBN: 0-916550-23-0.
2.58
AMPLIFICADORES
ESPECIAIS
AMPLIFICADORES DE
NOTAS: ISOLAMENTO
2.59

Web Ch2 Final PT

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Web Ch2 Final PT

Enviado por

Direitos autorais:

Formatos disponíveis

Assine o DeepL Pro para traduzir arquivos maiores.

Mais informações em www.DeepL.com/pro.

História do HOp Amp

Outros tipos de amplificadores, por exemplo, amplificadores de áudio e vídeo, drivers de

SEÇÃO 2-1: AMPLIFICADORES DE

Diferenças de funcionalidade entre amplificadores operacionais e

Um amplificador operacional é diferente de um amplificador operacional em vários

Em contraste com isso, um amplificador operacional é um dispositivo mais restrito em

Um amperímetro é um bloco de ganho de precisão de loop fechado. Ele tem um par de

Figura 2-1: O amplificador de instrumentação genérico (in-amp)

Um subtrator simples ou amplificador de diferença pode ser construído com quatro

Figura 2-2: Subtrator de amplificador operacional ou amplificador

onde Kr é a tolerância individual do resistor em forma fracionária, para o caso em que

Uma rede de resistor único com uma tolerância de correspondência líquida de Kr

Uma tolerância de correspondência líquida de 0,1% nas proporções do resistor, portanto,

disponíveis em empresas como a Caddock e a Vishay, com correspondências de

Há vários dispositivos relacionados ao AMP03 em termos de função. São eles os

Figura 2-4: Amplificadores de diferença SSM2141 e SSM2143 (receptores de

VCM = ±270V para VS = ±15V

Figura 2-5: Detecção de alta corrente de modo comum usando o amplificador

Em comparação com a Fig. 2-2, e para proporções de resistores semelhantes, o ganho da

Os circuitos amplificadores de diferença simples descritos acima são bastante úteis

Dois amplificadores operacionais em ampères

Conforme observado inicialmente, os amplificadores internos são baseados em

Figura 2-7: O amplificador de instrumentação de dois amplificadores

Observe que o CMR líquido do circuito aumenta proporcionalmente com o ganho de

Quando são usadas fontes de alimentação duplas, VREF normalmente é conectado

Figura 2-8: Restrições de alimentação única de dois amplificadores operacionais para

A rejeição de modo comum CA dessa configuração é geralmente ruim porque o caminho

Uma configuração de amplificador operacional de dois amplificadores de alimentação

Uma configuração de amplificador operacional de dois amplificadores de alto ganho (G =

Figura 2-9: Restrições de alimentação única de dois amplificadores operacionais

Em resumo, independentemente do ganho, a estrutura básica do amplificador

As limitações de CM mencionadas acima podem ser superadas com algumas

25kΩ 25kΩ 100kΩ

Figura 2-10: Arquitetura do AD627 no amplificador

Embora o AD627 seja um amplificador operacional de dois amplificadores, vale a pena

Figura 2-11: Especificações-chave do amplificador operacional

Uma segunda arquitetura popular de amplificador operacional é baseada em três

Figura 2-12: Os três amplificadores operacionais em

A configuração clássica de três amplificadores operacionais foi usada em vários

Figura 2-13: Esquema simplificado do amplificador de entrada AD620

A proteção contra sobretensão é fornecida pelos resistores internos de limite de corrente

Observe que o ganho da tensão de modo comum para as saídas de A1 e A2 é unitário.

+ _ VOUT = GVSIG + VREF

Figura 2-14: Restrições de alimentação de +5V de três amplificadores

Entrada de amplificador composto de alimentação única de precisão

Figura 2-15: Um amplificador de precisão composto de alimentação única com saída

A expressão geral de ganho para esse amplificador de entrada composto é o produto do

10 21.5k 1000 1000 < 50 600

30 5.49k 430 430 < 50 600

100 1.53k 215 215 < 50 300

300 499 150 150 < 50 120

1000 149 150 150 < 50 30

Figura 2-16: Resumo do desempenho do amplificador de entrada composto

Para reduzir os efeitos da captação de ruídos indesejados, recomenda-se um capacitor de

Assim como os dois amplificadores operacionais correspondentes discutidos

Figura 2-17: Arquitetura de amplificador de entrada de alimentação única

◆ 105dB CMR @ 60Hz, desequilíbrio da fonte de 1�Ω, G ≥ 100

As especificações de DC e ruído para amplificadores internos diferem ligeiramente dos

O ganho de um amplificador operacional é geralmente definido por um único resistor.

Geralmente especificado como tendo uma faixa de ganho de 1 a 1.000 ou de 1 a 10.000,

Em um amplificador interno de ganho programável por pino, como o AD621, os
